JG/T 201-2007
基本信息
标准号： JG/T 201-2007
中文名称：建筑幕墙用钢索压管接头
标准类别：建筑工业行业标准(JG)
标准状态：现行
发布日期：2007-01-17
实施日期：2007-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1488996
标准分类号
标准ICS号：01.088
中标分类号：机械>>通用零部件>>J15管路附件
关联标准
出版信息
出版社：中国标准出版社
页数：平装16开 页数：8, 字数：11千字
标准价格：14.0 元
出版日期：2007-07-01
相关单位信息
起草人：张桂先、白宝鲲、王德勤、孙坚、花定兴、杨仕超
起草单位：建设部建筑制品与构配件产品标准化技术委员会
归口单位：建设部建筑制品与构配件产品标准化技术委员会
提出单位：建设部标准定额研究所
发布部门：中华人民共和国建设部
标准简介
本标准规定了建筑幕墙用钢索压管接头的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于公称直径为6mm~36mm，钢丝抗拉强度不大于1700MPa的各类钢绞线、圆股钢丝绳的钢压管接头。本标准不适用于半密封和密封型钢丝绳压管接头。 JG/T 201-2007 建筑幕墙用钢索压管接头 JG/T201-2007 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

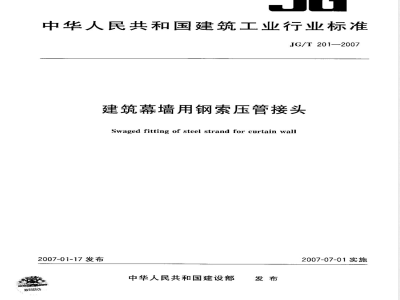

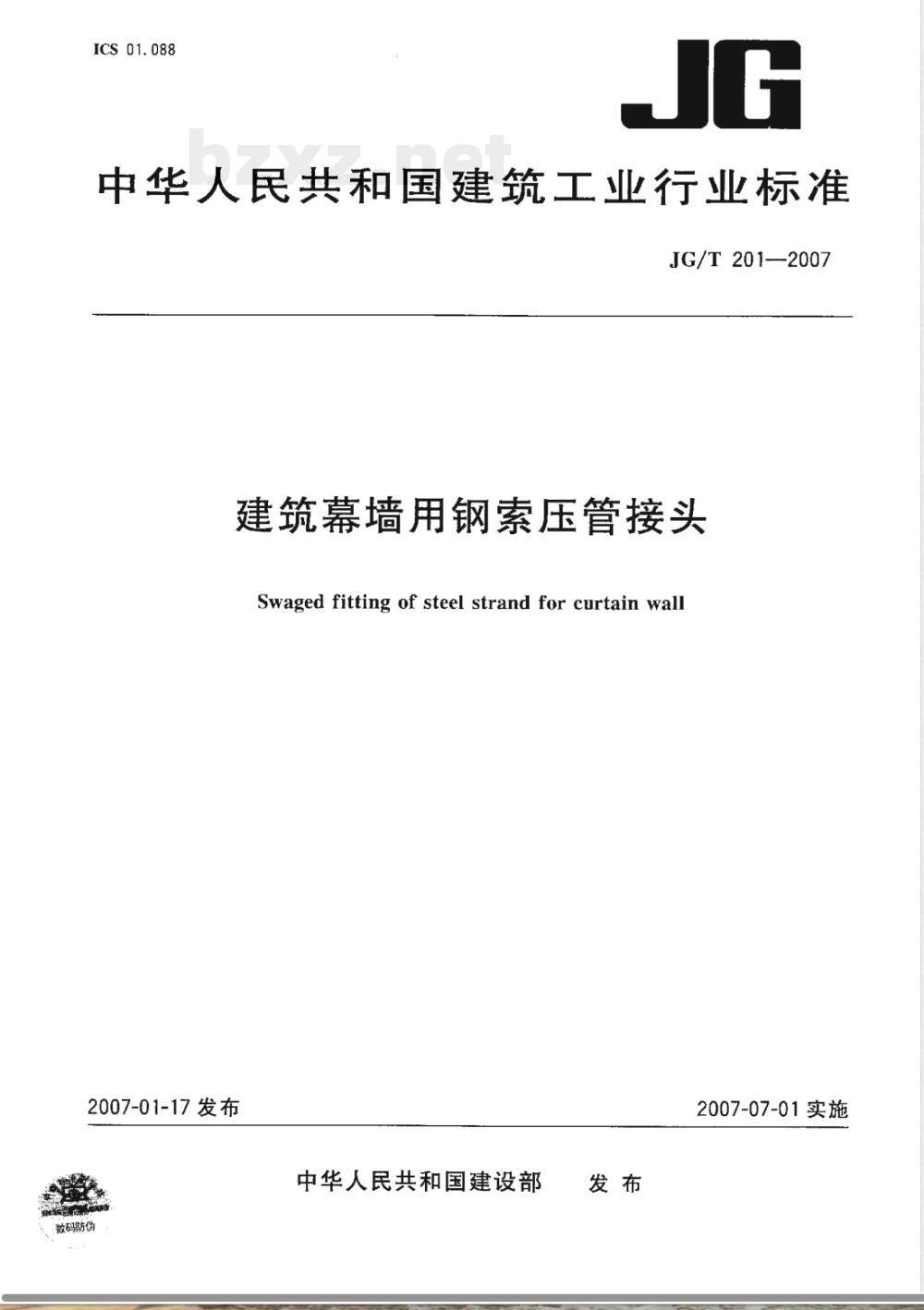

ICS 01.088
中华人民共和国建筑工业行业标准JG/T201—2007
建筑幕墙用钢索压管接头
Swaged fitting of steel strand for curtain wall2007-01-17发布
数码防伪
中华人民共和国建设部
2007-07-01实施

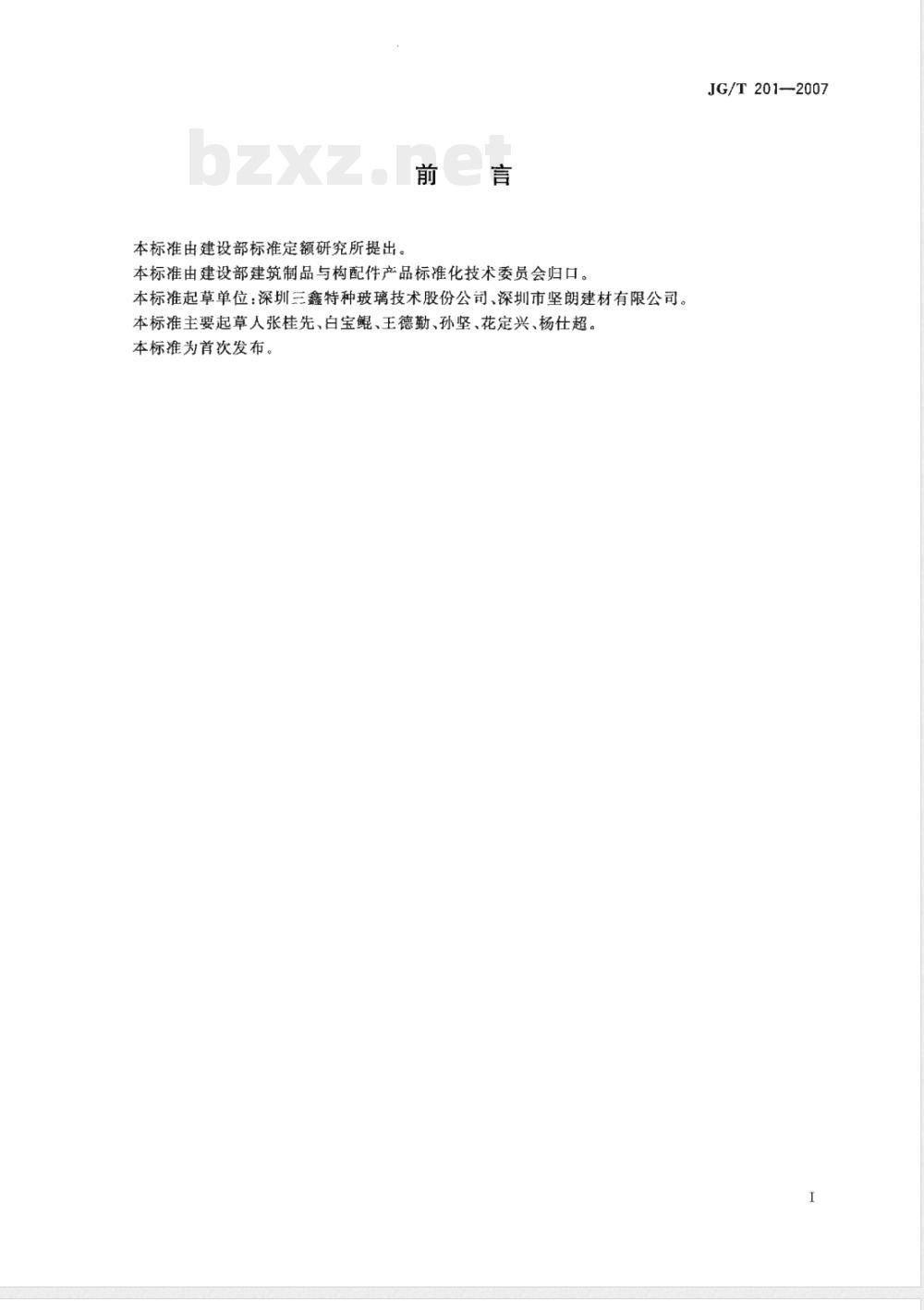

本标准由建设部标准定额研究所提出。前言
本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准起草单位：深圳三鑫特种玻璃技术股份公司、深圳市坚朗建材有限公司。本标准主要起草人张桂先、白宝鲲、王德勤、孙坚、花定兴、杨仕超。本标准为首次发布。
JG/T201—2007

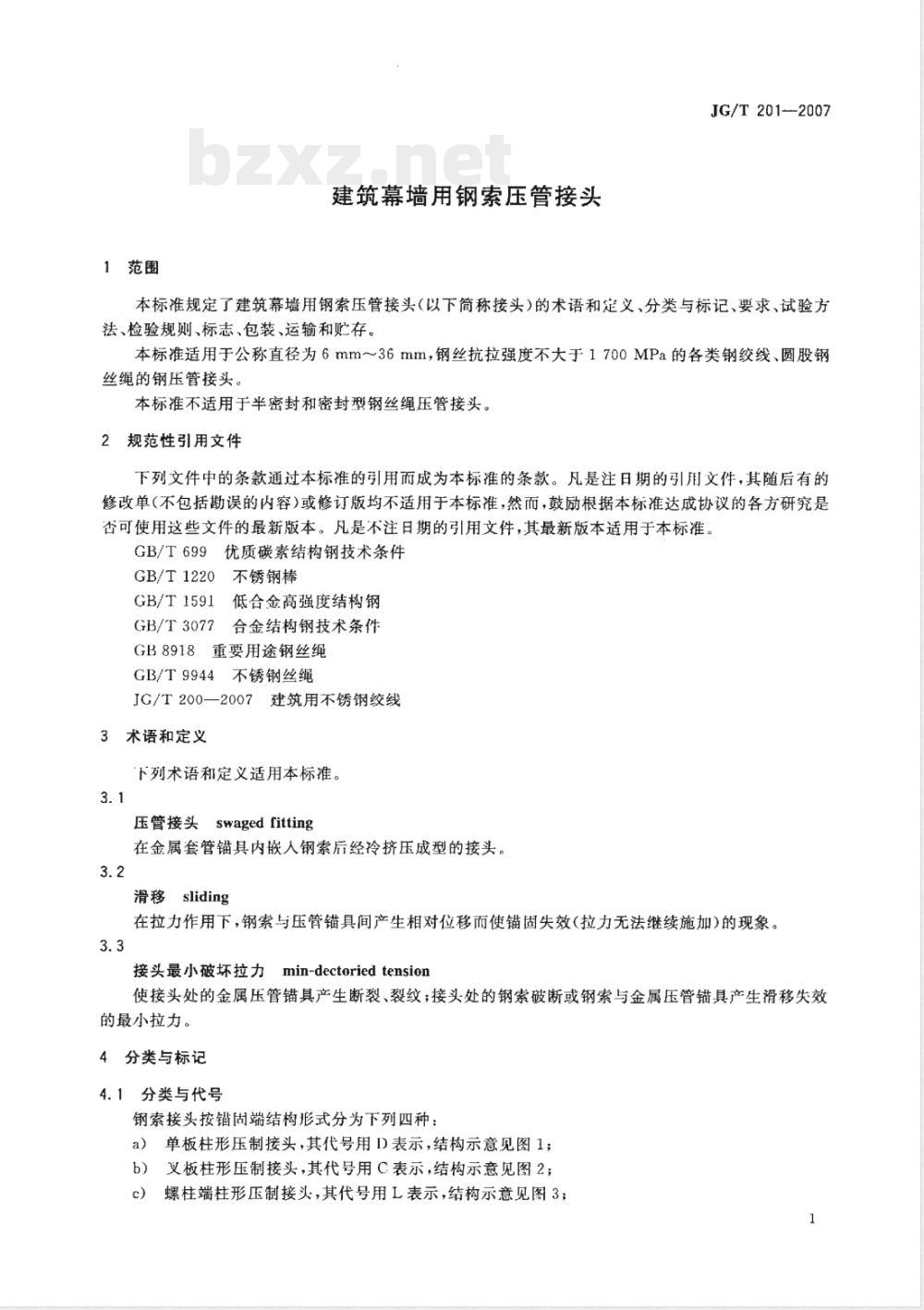

1范围
建筑幕墙用钢索压管接头
JG/T201—2007
本标准规定了建筑幕墙用钢索压管接头（以下简称接头）的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于公称直径为6mm～36mm，钢丝抗拉强度不大于1700MPa的各类钢绞线、圆股钢丝绳的钢压管接头。
本标准不适用于半密封和密封型钢丝绳压管接头。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后有的修改单(不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699优质碳素结构钢技术条件GB/T1220不锈钢棒
GB/T1591
低合金高强度结构钢
GB/T3077合金结构钢技术条件
GB8918重要用途钢丝绳
GB/T9944不锈钢丝绳
JG/T200—2007建筑用不锈钢绞线3术语和定义
下列术语和定义适用本标准。
压管接头swagedfitting
在金属套管锚具内嵌人钢索后经冷挤压成型的接头。3.2
滑移sliding
在拉力作用下，钢索与压管锚具间产生相对位移而使锚固失效(拉力无法继续施加)的现象。3.3
接头最小破坏拉力min-dectoriedtension使接头处的金属压管锚具产生断裂、裂纹；接头处的钢索破断或钢索与金属压管锚具产生滑移失效的最小拉力。
4分类与标记
4.1分类与代号
钢索接头按锚固端结构形式分为下列四种：a）单板柱形压制接头，其代号用ID表示，结构示意见图1；b）叉板柱形压制接头，其代号用C表示，结构示意见图2；螺柱端柱形压制接头，其代号用L表示，结构示意见图3；c）
JG/T201—2007

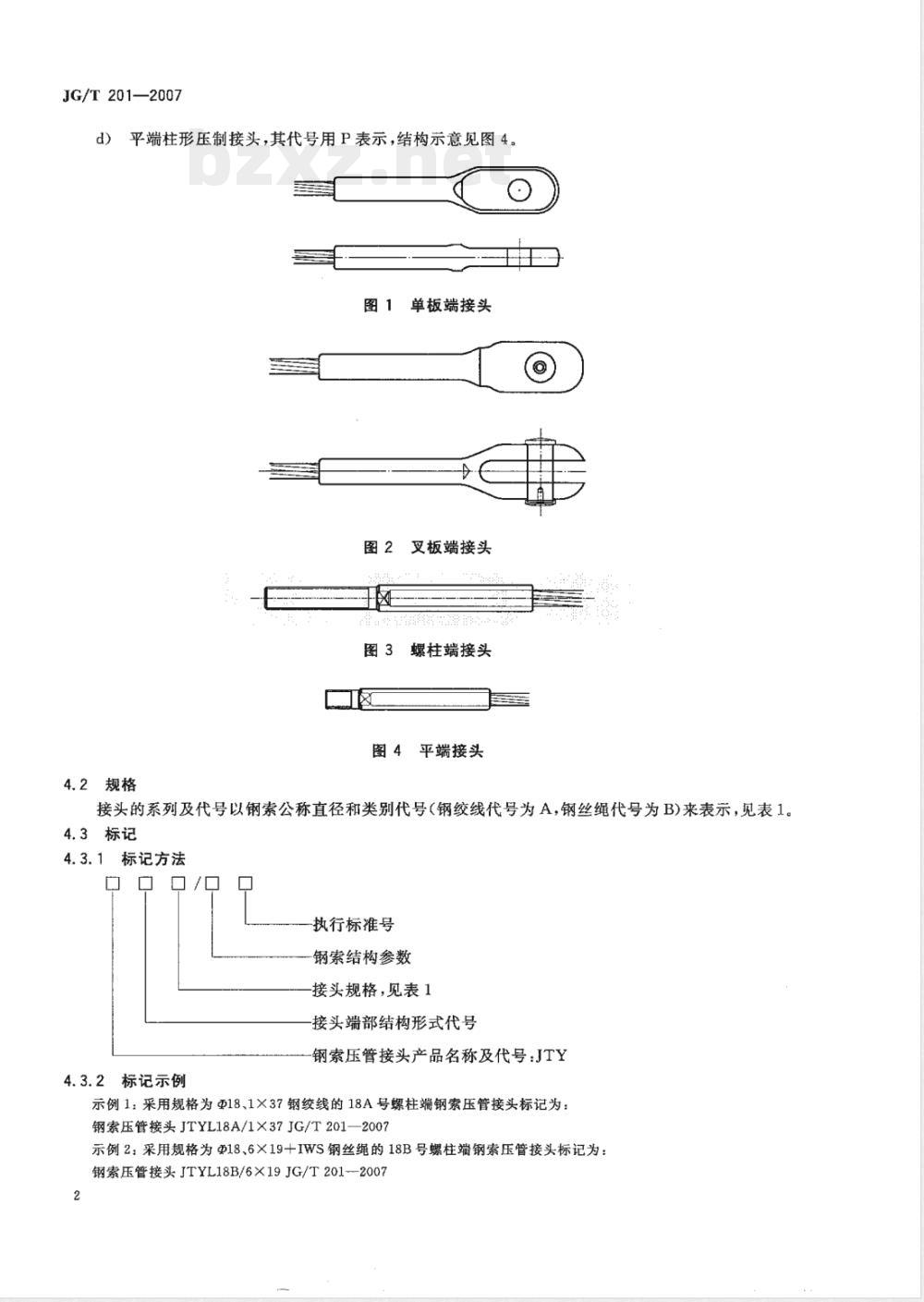

d）平端柱形压制接头，其代号用P表示，结构示意见图4。图1
单板端接头
叉板端接头
螺柱端接头
图4平端接头
4.2规格
接头的系列及代号以钢索公称直径和类别代号（钢绞线代号为A，钢丝绳代号为B)来表示，见表1。4.3标记
4.3.1标记方法
执行标准号
钢索结构参数
接头规格，见表1
接头端部结构形式代号
钢索压管接头产品名称及代号：JTY4.3.2标记示例
示例1：采用规格为Φ18、1×37钢绞线的18A号螺柱端钢索压管接头标记为：钢索压管接头JTYL18A/1×37JG/T201—2007示例2：采用规格为Φ18、6×19+IWS钢丝绳的18B号螺柱端钢索压管接头标记为：钢索压管接头JTYL18B/6X19JG/T201--20072
钢绞线公
称直径/
5.1材料
接头系列
5.1.1金属套管材料

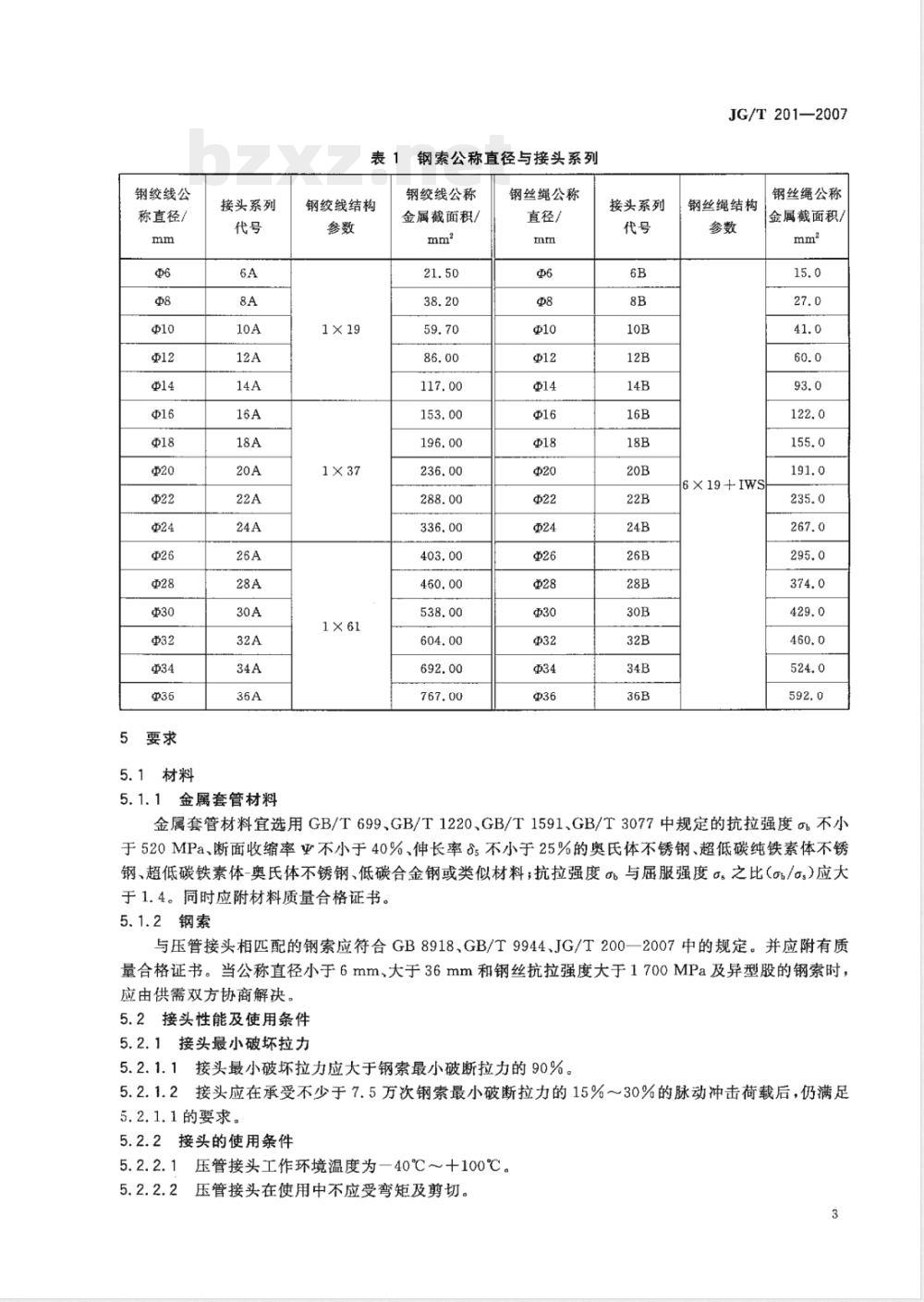

表1钢索公称直径与接头系列
钢绞线结构
钢绞线公称
金属截面积/
钢丝绳公称
直径/
接头系列
JG/T201—2007
钢丝绳结构
6×19+IWS
钢丝绳公称
金属截面积/
金属套管材料宜选用GB/T699、GB/T1220、GB/T1591、GB/T3077中规定的抗拉强度b不小于520MPa、断面收缩率亚不小于40%、伸长率5不小于25%的奥氏体不锈钢、超低碳纯铁素体不锈钢、超低碳铁素体-奥氏体不锈钢、低碳合金钢或类似材料；抗拉强度ob与屈服强度。之比（%/.）应大于1.4。同时应附材料质量合格证书。5.1.2钢索
与压管接头相匹配的钢索应符合GB8918GB/T9944、JG/T200一2007中的规定。并应附有质量合格证书。当公称直径小于6mm、大于36mm和钢丝抗拉强度大于1700MPa及异型股的钢索时，应由供需双方协商解决。
5.2接头性能及使用条件
5.2.1接头最小破坏拉力
5.2.1.1接头最小破坏拉力应大于钢索最小破断拉力的90%。5.2.1.2接头应在承受不少于7.5万次钢索最小破断拉力的15%～30%的脉动冲击荷载后，仍满足5.2.1.1的要求。
5.2.2接头的使用条件
5.2.2.1压管接头工作环境温度为一40℃～+100℃。5.2.2.2压管接头在使用中不应受弯矩及剪切。3
JG/T201-—2007
5.2.2.3在腐蚀环境中使用接头应采取防廣措施。5.3工艺及质量要求
5.3.1接头应按规定程序批准的图纸加工制造。5.3.2
接头的压制应符合下列要求：
a）压制前应清洁模具的模膛并检查模具安装是否平齐；b）压制时应按图纸所标尺寸确定接头号并选用相应压制模具；c）
接头应在压力机上缓慢压制成形5.3.3接头外观质量应符合下列要求：接头不允许有裂纹存在；
b）接头表面应光滑，无毛刺；
接头直径Dm值允许偏差1%~5%
6试验方法Www.bzxZ.net
6.1外观测验
用精密度0.02mm的卡尺测量接头基本尺寸，并用10倍以上的放大镜检查有无裂纹。6.2拉力试验
6.2.1试样要求
试验用的试样为随批试样，即采用最小试验长度用索，与该检验批同批生产的具有相同规格压管接头的试验用整索。当钢索直径d在6mm20mm时，两接头间钢索最小试验长度不小于20倍钢索直径。6.2.2最小破坏拉力试验
沿接头轴线方向缓慢施加拉力至钢索最小破坏拉力的90%，检查有无滑移和裂纹。破坏拉力试验应在合适的拉力试验机上进行，均勾地增加负载，拉力试验机施加应力速率约10N/mm2·s。直接测量钢索标记刻划处对于接头尾端的相对位移。当拉力至钢索最小破坏拉力的90%时，允许钢索收缩率和延伸率较高的材料有一定的塑性变形伸长。然后继续加载到破断拉断。但至拉索破断时仍不可有滑移和裂纹出现。记录试验结果。6.2.3脉动冲击荷载试验
脉动冲击荷载试验应在疲劳试验机上进行，接头承受沿钢索轴向脉动冲击拉力，其值为钢索最小破断拉力的15%~35%，试验频率不超过250次/min。脉动冲击次数不得少于7.5万次。检查试样有无滑移和裂纹，记录试验结果。
脉动冲击荷载试验后按6.2.2进行最小破坏拉力试验，并记录试验结果。7检验规则
7.1检验分类
检验分为出厂检验和型式检验。7.2出厂检验
7.2.1检验项目
出厂检验项日为5.3.3要求的接头外观质量和5.2.1.1要求的接头最小破坏拉力，客户要求时应按5.2.1.2检验接头最小破坏拉力。7.2.2组批规则和抽样方案
7.2.2.1每个检验批由同种、同批材料、同种直径和结构形式的钢索压管接头组成。每个接头均应进行接头外观质量检验。
7.2.2.2接头最小破坏拉力检验的随批试样不少于3个；当检验批量要求大于3个时，由供需双方协A
商决定。
7.2.3判定规则
JG/T201—2007
7.2.3.1接头外观质量检查的各个项目均符合5.3.3的要求时，该接头外观质量为合格，7.2.3.2接头外观质量检查为合格，但随批试样的接头最小破坏拉力检验中有1个试样不合格，则该批整索的接头出厂检验为不合格。7.3型式检验
7.3.1检验项目
型式检验的项目为接头外观质量（6.3.3）、接头最小破坏拉力（5.2.1.1)以及接头承受脉动冲击荷载后的最小破坏拉力（5.2.1.2)。有下列情况之--时，应进行型式检验：a）正式定型后，当外形、材料、工艺等有重大变更时；b)
正常生产的产品，连续生产超过一年时；c）产品停产后恢复生产时；
国家质量监督检测部门提出型式检验要求时；c)
出厂检验结果与最近一次型式试验结果有较大差别时；f）
客户或合同要求时。
组批规则和抽样方案
7.3.2.1接头外观质量和接头最小破坏拉力检验的组批规则和抽样方案应分别符合7.2.1和7.2.2的规定。
7.3.2.2接头承受脉动冲击荷载后的最小破坏拉力试验，当检验批的数量小于100个时，随批试样为3个；当检验批的数量人于100个时，随批试样为6个。7.3.3判定规则
接头型式检验的3个项月的每个试样都符合要求后，型式检验为合格。其中有一个试样不符合要求，则该型式检验不合格。
8标志、包装、运输和购存
8.1标志
出厂的接头均应打上永久性标记，其内容包括4.3.1的规定及生产厂标志。8.2包装
接头应采用安全可靠的外裹包装或固定箱装，并应有明显标志。8.3运输
接头在运输过程中严禁与活性化学物品或潮湿性材料混装，敬车运输时应有防水、防潮等防护措施。
8.4购存
8.4.1贮存库房内应清洁、干燥，不得与活性化学物品或潮湿性材料同地贮存。8.4.2不宜露天堆放、不宜直接堆放有泥土地面上，如需短期露天堆放时，应采取有效的防水、防潮等防护措施。
JG/T\201-2007
中华人民共和国建筑工业
行业标准
建筑幕墙用钢索压管接头
JG/T 201·2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2007年4月第一版
印张0.75字数11千字
2007年4月第一次印刷
书号：155066·2-17544
如有印装差错
定价14.00元
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
