JB/T 6545-2007
基本信息
标准号： JB/T 6545-2007
中文名称：全金属弹簧箍六角锁紧螺母
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2007-03-06
实施日期：2007-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：589396
标准分类号
标准ICS号：机械系统和通用件>>紧固件>>21.060.20螺母
中标分类号：机械>>通用零部件>>J13紧固件
关联标准
替代情况：替代JB/T 6545-1993
出版信息
出版社：机械工业出版社
书号：15111·8350
页数：6页
标准价格：10.0 元
出版日期：2007-09-01
相关单位信息
起草人：黄丽达、张升奇、杨现利、郭明、王亚东
起草单位：中信重型机械公司
归口单位：机械工业冶金设备标委会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本标准规定了螺纹规格为M8~M48全金属弹簧箍六角锁紧螺母的型式尺寸、技术要求和标记示例。本标准适用于性能等级为5、8、10、12级、产品等级为A级(用于D≤M16)、B级(用于D≤M16)的全金属弹簧箍六角锁紧螺母。 JB/T 6545-2007 全金属弹簧箍六角锁紧螺母 JB/T6545-2007 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

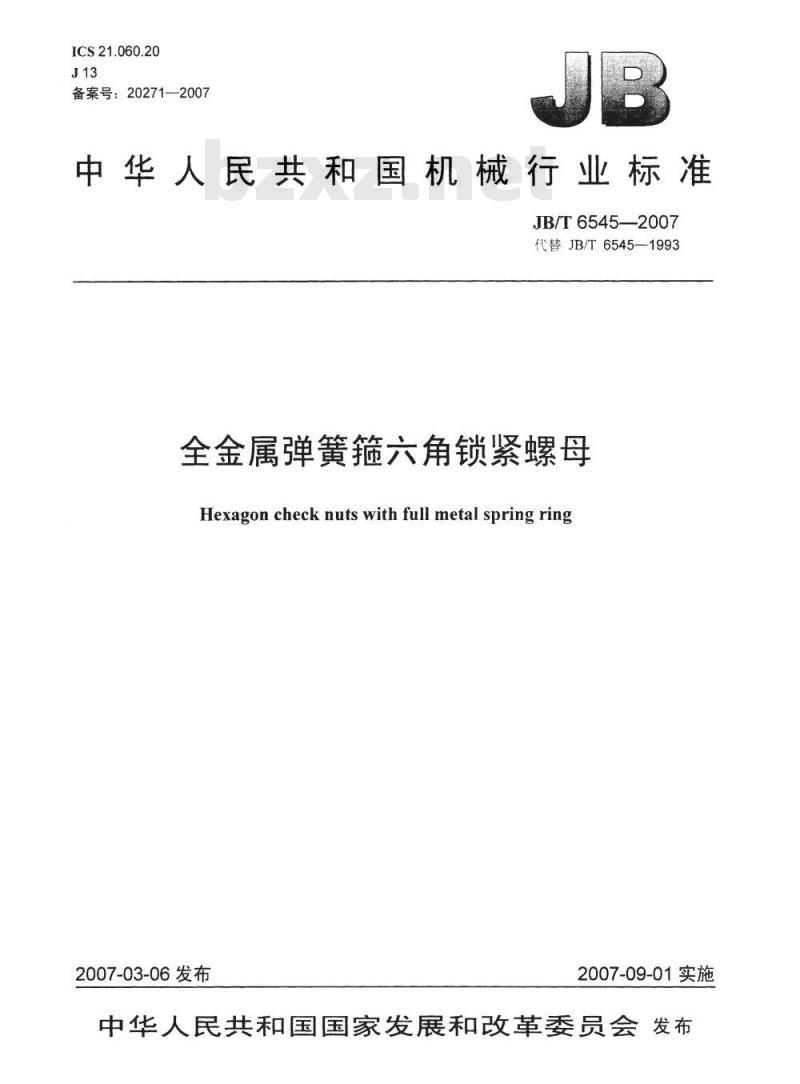

ICS21.060.20
备案号：20271—2007
中华人民共和国机械行业标准
JB/T6545—2007
代替JB/T6545—1993
全金属弹簧箍六角锁紧螺母
Hexagonchecknutswithfullmetal springring2007-03-06发布
2007-09-01实施

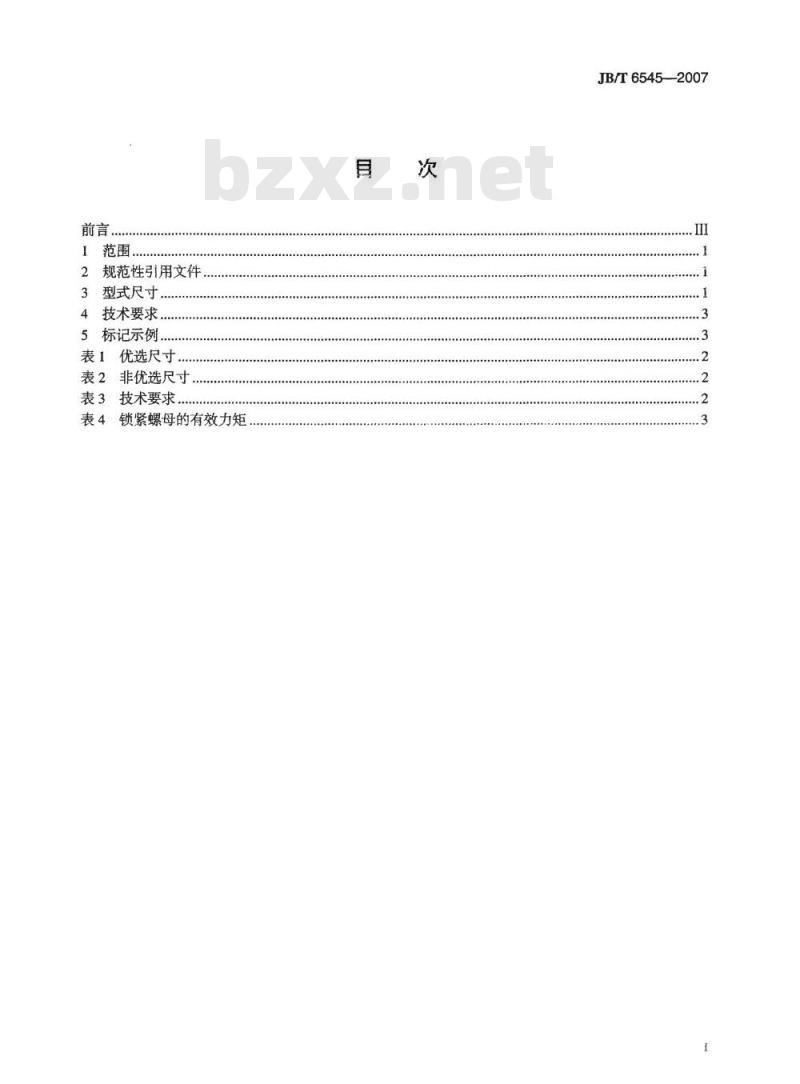

中华人民共和国国家发展和改革委员会发布前言..
规范性引用文件
3型式尺寸
4技术要求
5标记示例.

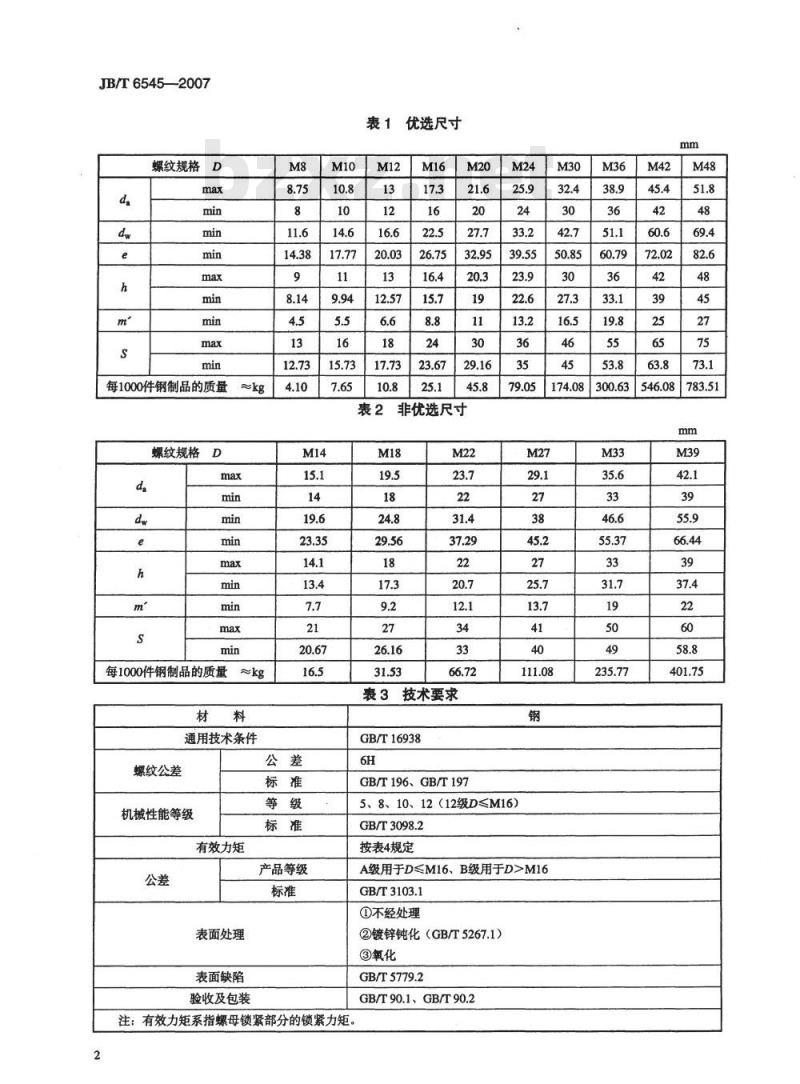

表1优选尺寸..
表2非优选尺寸
表3技术要求
表4锁紧螺母的有效力矩
JB/T6545—2007

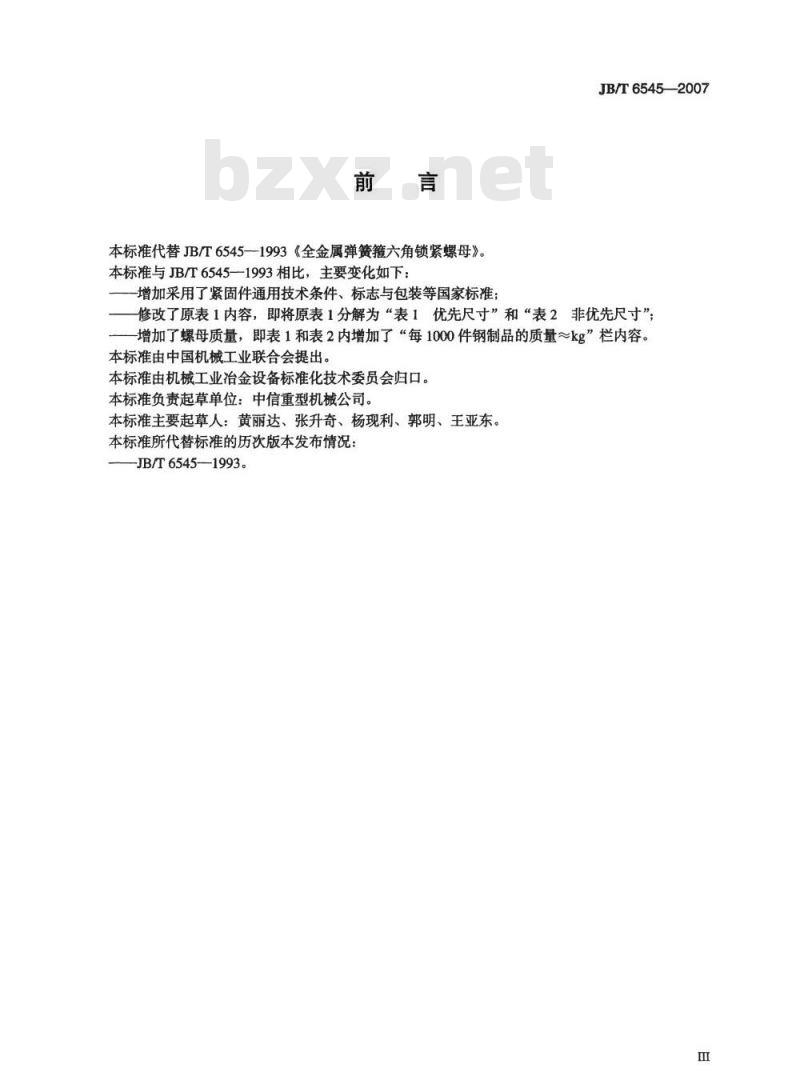

本标准代替JB/T6545—1993《全金属弹簧箍六角锁紧螺母》。本标准与JB/T6545一1993相比，主要变化如下：-增加采用了紧固件通用技术条件、标志与包装等国家标准；JB/T6545-2007
修改了原表1内容，即将原表1分解为“表1优先尺寸”和“表2非优先尺寸”增加了螺母质量，即表1和表2内增加了“每1000件钢制品的质量～kg”栏内容。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准负责起草单位：中信重型机械公司。本标准主要起草人：黄丽达、张升奇、杨现利、郭明、王亚东。本标准所代替标准的历次版本发布情况：JB/T6545—1993。

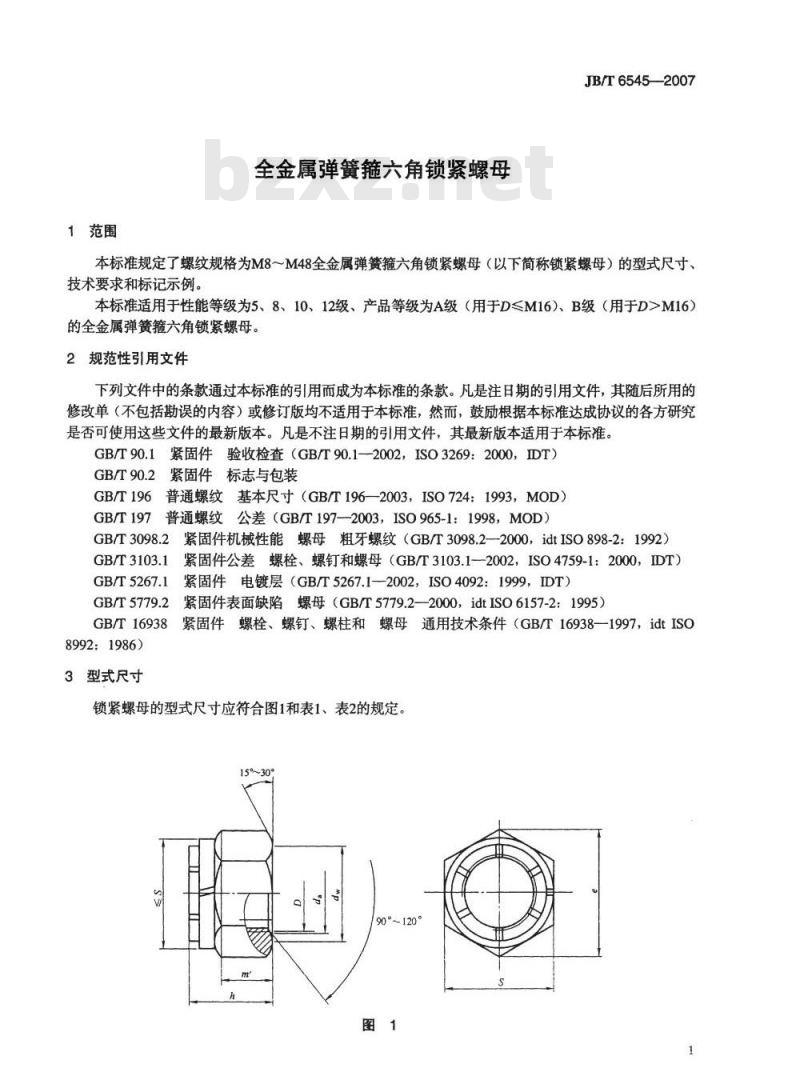

1范围
全金属弹簧箍六角锁紧螺母
JB/T6545—2007
本标准规定了螺纹规格为M8M48全金属弹簧箍六角锁紧螺母（以下简称锁紧螺母）的型式尺寸、技术要求和标记示例。
本标准适用于性能等级为5、8、10、12级、产品等级为A级（用于D≤M16）、B级（用于D>M16）的全金属弹簧箍六角锁紧螺母。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T90.1紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT）GB/T90.2紧固件标志与包装
GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD）GB/T197普通螺纹公差（GB/T197—2003，ISO965-1：1998，MOD）GB/T3098.2
紧固件机械性能螺母粗牙螺纹（GB/T3098.2--2000，idtISO898-2：1992）GB/T3103.1
GB/T5267.1
GB/T5779.2
紧固件公差螺栓、螺钉和螺母（GB/T3103.1—2002，ISO4759-1：2000，IDT）紧固件电镀层（GB/T5267.1—2002，ISO4092：1999，IDT）紧固件表面缺陷螺母（GB/T5779.2—2000，idtISO6157-2：1995）GB/T16938
紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一1997，idtISO8992：1986)
3型式尺寸
锁紧螺母的型式尺寸应符合图1和表1、表2的规定1530%
JB/T6545—2007
螺纹规格
每1000件钢制品的质量
螺纹规格
每1000件钢制品的质量
通用技术条件
螺纹公差
机械性能等级
有效力矩
表面处理
表面缺陷
验收及包装
优选尺寸
产品等级
注：有效力矩系指螺母锁紧部分的锁紧力矩2
非优选尺寸
3技术要求
GB/T16938
GB/T196、GB/T197
5、8、10、12（12级D≤M16）
GB/T3098.2
按表4规定
A级用于D≤M16、B级用于D>M16
GB/T3103.1
①不经处理
②镀锌钝化（GB/T5267.1）
GB/T5779.2
GB/T90.1、GB/T90.2
4技术要求
锁紧螺母技术要求应符合表3的规定。4锁紧螺母的有效力矩应符合表4的规定4锁紧螺母的有效力矩
螺纹规格D
性能等级
性能等级
10、12
性能等级
性能等级
10、12
第一次入
第一次拧出
第五次拧出
第一次拧人
第一次拧出
第五次拧出
螺纹规格D
第一次拧人
第一次拧出
第五次拧出
第一次拧入
第一次拧出
第五次拧出
5标记示例
螺纹规格D=M12，1
性能等级为8级，不经表面处理，A级锁紧螺母标记为：螺母M12
2JB/T6545—2007
JB/T6545—2007
中华人民共和
机械行业标准
全金属弹簧箍六角锁紧螺母
JB/T6545—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.5印张?11千字
2007年9月第1版第1次印刷www.bzxz.net
定价：10.00元
书号：15111·8350
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
