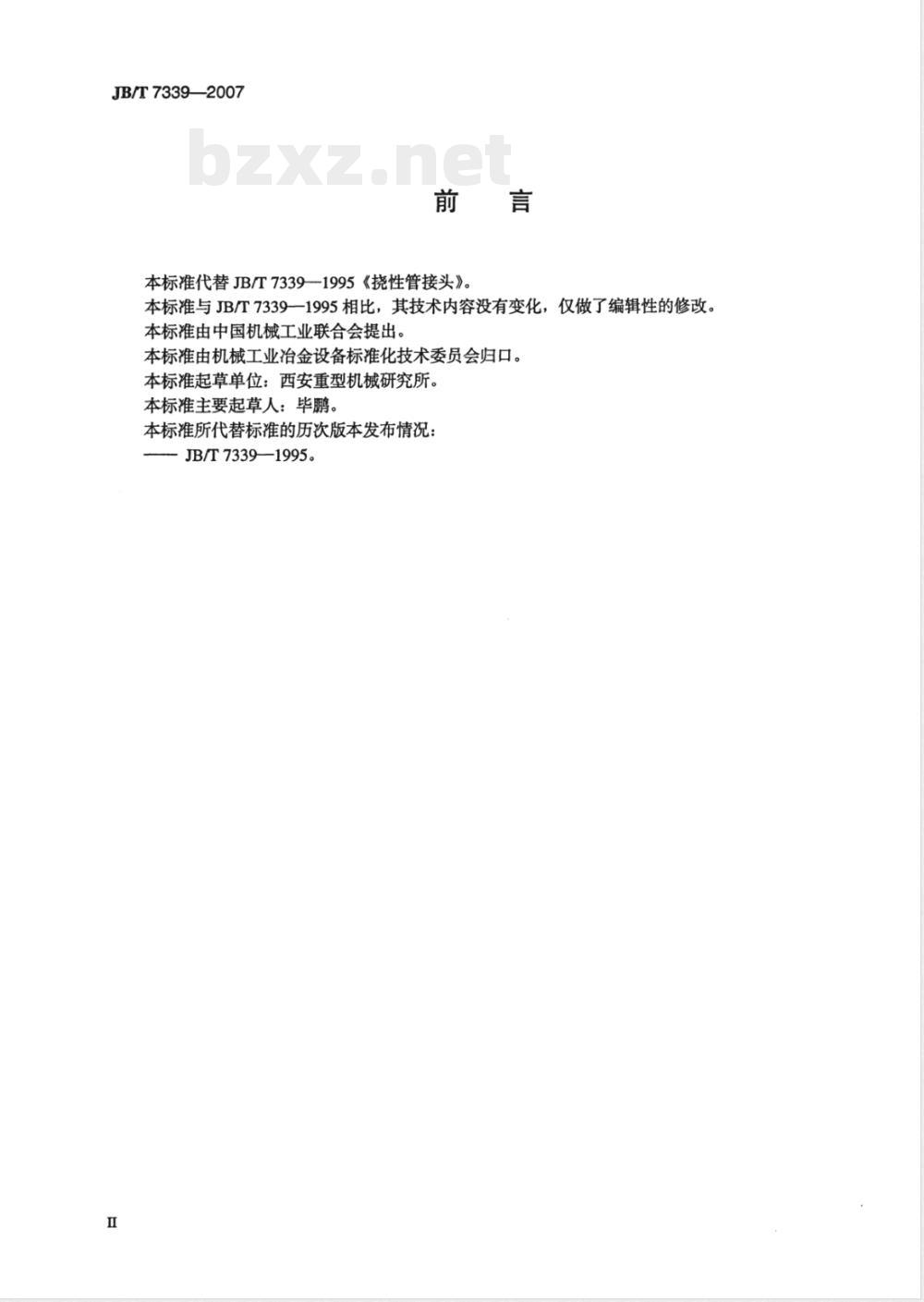

本标准代替JB/T7339—1995《挠性管接头》。本标准与JB/T7339一1995相比，其技术内容没有变化，仅做了编辑性的修改。本标准由中国机械工业联合会提出。本标准由机械工业冶治金设备标准化技术委员会归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：毕鹏。
本标准所代替标准的历次版本发布情况：JB/T7339—1995。

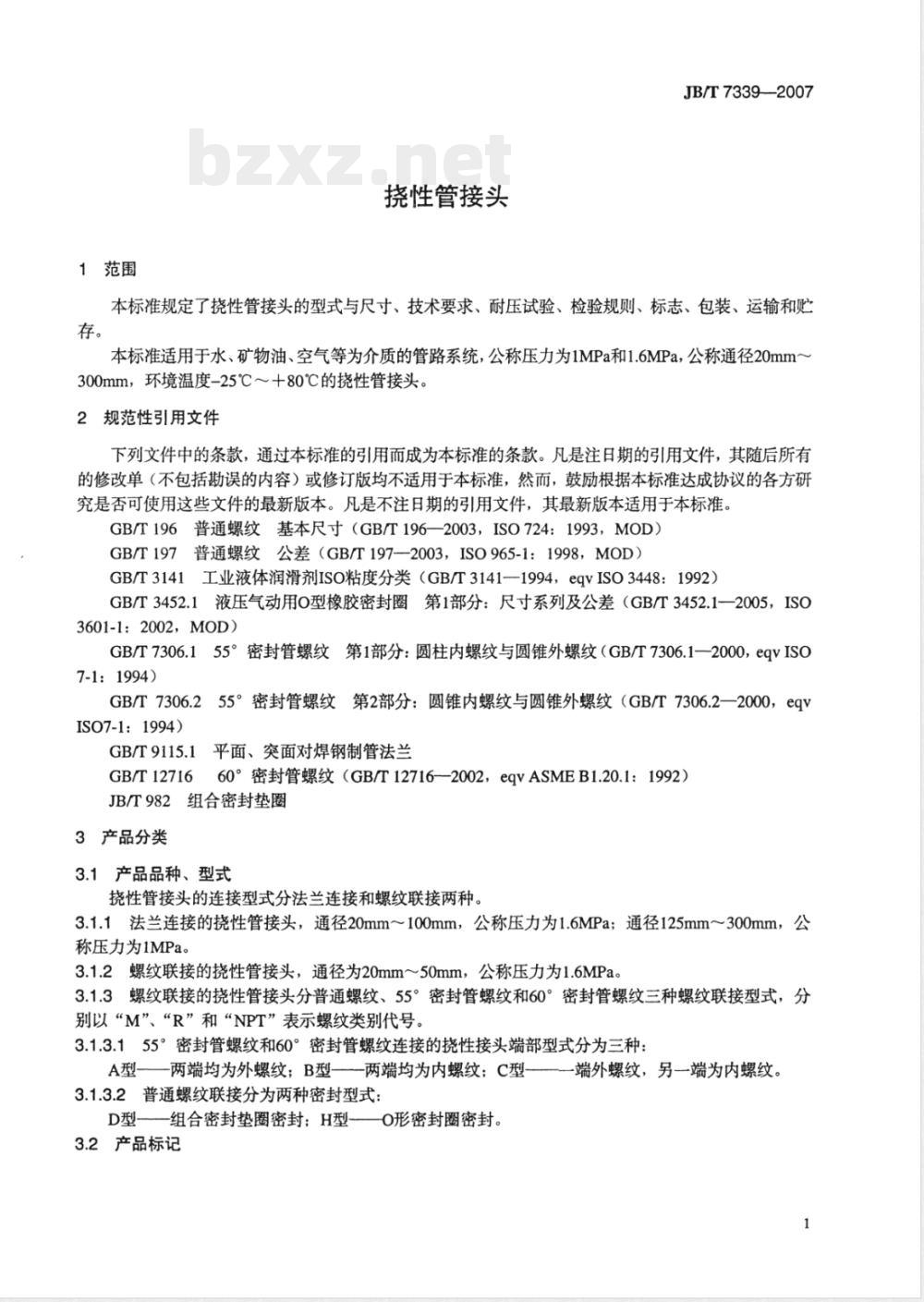

1范围
挠性管接头
JB/T7339—2007
本标准规定了挠性管接头的型式与尺寸、技术要求、耐压试验、检验规则、标志、包装、运输和购存。
本标准适用于水，矿物油、空气等为介质的管路系统，公称压力为1MPa和1.6MPa，公称通径20mm~300mm，环境温度-25℃~+80℃的挠性管接头。2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD）GB/T197普通螺纹公差（GB/T197—2003，ISO965-1：1998，MOD）GB/T3141工业液体润滑剂ISO粘度分类（GB/T3141—1994，eqvISO3448：1992）GB/T3452.1液压气动用O型橡胶密封圈第1部分：尺寸系列及公差（GB/T3452.12005，ISO3601-1：2002，MOD）
GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1—2000，eqvISO7-1：1994)
GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2—2000，eqvISO7-1：1994)）
GB/T9115.13
平面、突面对焊钢制管法兰
GB/T1271660°密封管螺纹（GB/T12716—2002，eqVASMEB1.20.1：1992）JB/T982组合密封垫圈
3产品分类
3.1产品品种、型式
挠性管接头的连接型式分法兰连接和螺纹联接两种。3.1.1法兰连接的挠性管接头，通径20mm~100mm，公称压力为1.6MPa；通径125mm300mm，公称压力为1MPa。
3.1.2螺纹联接的挠性管接头，通径为20mm～50mm，公称压力为1.6MPa。3.1.3螺纹联接的挠性管接头分普通螺纹、55°密封管螺纹和60°密封管螺纹三种螺纹联接型式，分别以“M”、“R”和“NPT”表示螺纹类别代号。3.1.3.155°密封管螺纹和60°密封管螺纹连接的挠性接头端部型式分为三种：A型——两端均为外螺纹；B型——两端均为内螺纹：C型——端外螺纹，另一端为内螺纹。3.1.3.2普通螺纹联接分为两种密封型式：D型——组合密封垫圈密封：H型—O形密封圈密封。3.2产品标记
JB/T7339—2007

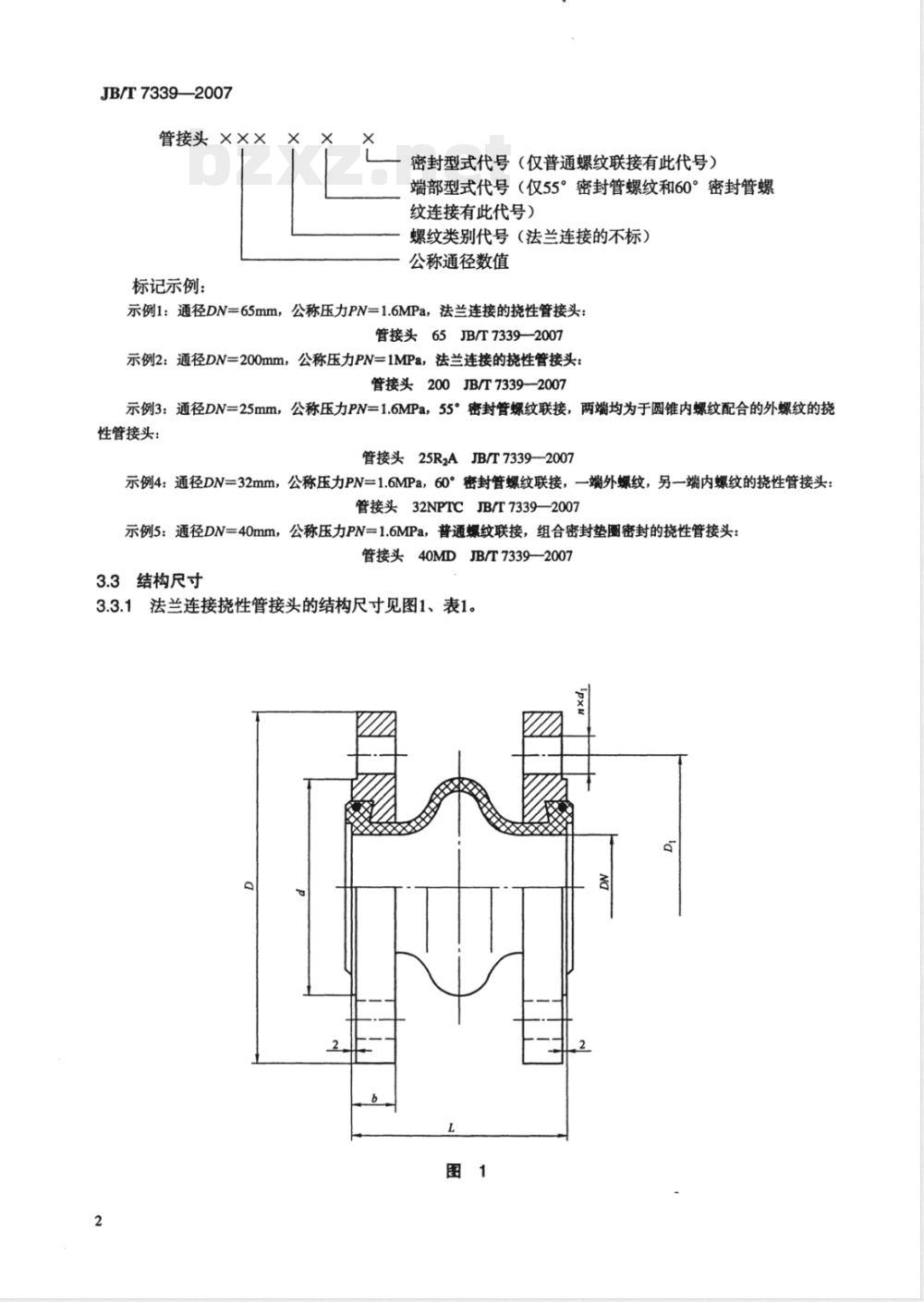

管接头×××
标记示例：
密封型式代号（仅普通螺纹联接有此代号）端部型式代号（仅55°密封管螺纹和60°密封管螺纹连接有此代号）
螺纹类别代号（法兰连接的不标）公称通径数值
示例1：通径DN=65mm，公称压力PN=1.6MPa，法兰连接的挠性管接头：管接头65JB/T73392007
示例2：通径DN=200mm，公称压力PN=1MPa，法兰连接的挠性管接头：管接头200JB/T7339—2007
示例3：通径DN=25mm，公称压力PN=1.6MPa，55°密封管娠纹联接，两端均为于圆锥内螺纹配合的外螺纹的挠性管接头：
管接头25R2AJB/T7339—2007
示例4：通径DN=32mm，公称压力PN=1.6MPa，60°密封管螺纹联接，一端外螺纹，另一端内螺纹的挠性管接头管接头32NPTCJB/T7339—2007
示例5：通径DN=40mm，公称压力PN=1.6MPa，酱通爆纹联接，组合密封垫图密封的挠性管接头：管接头40MDJB/T7339—2007
3.3结构尺寸
3.3.1法兰连接挠性管接头的结构尺寸见图1、表1。2
公称通径
公称压力
位移量≤
轴向位移
径向位移
JB/T73392007
角向位移
螺纹密封的管螺纹联接挠性管接头的结构尺寸见图2、图3、图4和表2、表3、表4。55°
螺纹密封的管螺纹联接挠性管接头和结构尺寸图见图5、图6、图7和表5、表6、表7。3.3.360
3.3.4普通螺纹联接挠性管接头的结构尺寸见图8、图9、和表8、表9。图2
JB/T7339—2007
公称通径
公称通径
公称压力
公称压力
Re1*%2
扳手尺寸
扳手尺寸
轴向位移
位移量≤
轴向位移
位移量≤
角向位移
扳手尺寸
JB/T7339—2007
位移量≤
轴向位移轴向位移 角向位移
JB/T73392007
公称通径
公称压力
公称通径
公称压力
NPT3/4
NPT3/4
扳手尺寸
扳手尺寸
轴向位移
位移量≤
轴向位移
位移量≤
角向位移
轴向位移角向位移
轴向位移
公称通径
公称压力
NPT3/4
NPT3/4
扳手尺寸
轴向位移
JB/T73392007
位移量≤
轴向位移
角向位移
JB/T7339—2007
公称通径
公称压力
M27×2
M42×2
M48×2
M60×2
注：密封用组合垫圈（JB/T982）随接头供货。O形密封圈
公称通径
公称压力
M42×2
M48×2
M60×2
注：O形密封图（GB/T3452.1）随接头供货。4
技术要求
扳手尺寸
O形圈规格
22.4×3.55
32.5×3.55
37.5×3.55
47.5×3.55
位移量≤
轴向位移轴向位移角向位移
扳手尺寸
位移量
轴向位移轴向位移角向位移
挠性管接头应按照本标准的技术要求，并按经规定程序批准的工作图样和技术文件进行生产接头体的材料：
JB/T73392007
耐油合成橡胶与增强层（化学纤维）组成，若使用本标准规定以外的工作介质，由供需双方另行商4.3表面处理：
4.3.1法兰、接头、螺母外表面经镀锌、钝化处理。4.3.2压环需经表面氧化处理（发蓝或发黑）。4.4零件加工要求。
4.4.1法兰连接尺寸按GB/T9115.1的规定。4.4.2普通螺纹的基本尺寸应符合GB/T196的规定，螺纹公差应符合GB/T197的规定，内螺纹为6H外螺纹为6g。
4.4.355°密封管螺纹应符合GB/T7306.1和GB/T7306.2的规定，60°密封管螺纹应符合GB/T12716的规定。
4.4.4接头体两端面应平整，不允许有气泡、杂质、凹凸不平等缺陷。4.5性能要求：
4.5.1密封性能：
挠性接头在1.25倍公称压力下，保压5min，密封处不得泄漏。4.5.2耐压性能：
挠性接头在1.5倍公称压力下，保压5min，不得泄露，零件不得损坏。4.5.3补偿性能：
挠性接头在公称压力下，各项位移性能应达到表1～表9的规定值。4.5.4耐冲击性能：
挠性接头在公称压力下，连续冲击7×10次，不得有泄漏，零件不得损坏。4.5.5高温性能：
挠性接头在公称压力下，介质温度90℃，持续30min，不得泄漏，零件不得有损坏和残余变形。5实验方法
挠性管接头的试验原理见图10。?
溢流阀：2-
-压力表开关：3-
—泵：6—过滤器：7-
换向阀：8-
-压力表：4—
—单向阀：5—
9—压力传感器：10
—计数器：11—示数器：12-
光线示波器。
5.2试验用介质为GB/T3141中粘度等级32的液压油或城市工业用水。被式接头
