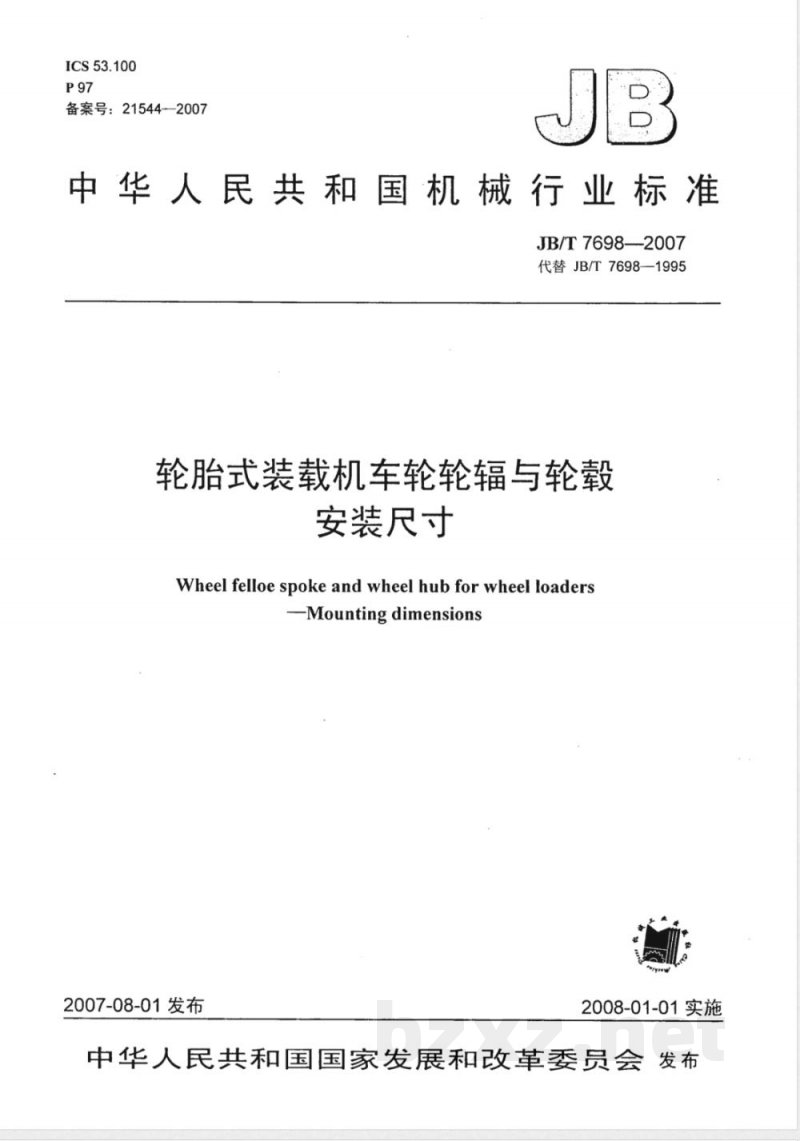

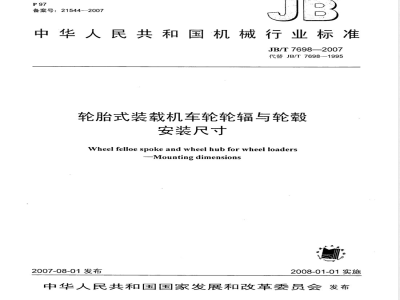

JB/T 7698-2007轮胎式装载机车轮轮辐与轮毂 安装尺寸

ICS53.100
备案号：21544-2007
中华人民共和国机械行业标准
JB/T7698—2007
代替JB/T7698--1995
轮胎式装载机车轮轮辐与轮毂
安装尺寸
Wheelfelloespokeandwheel hubforwheel loaders-Mountingdimensions
2007-08-01发布
2008-01-01实施
中华人民共和国国家发展和改革委员会发布前言
2安装形式与安装尺寸，
图1螺母座与轮辐为球面接触时，轮辐与轮毂的安装形式，图2螺母座与轮辐为平面接触时，轮辐与轮毂的安装形式，表1螺母座与轮辐为球面接触时，轮辐与轮毂的安装尺寸表2螺母座与轮辐为平面接触时，轮辐与轮毂的安装尺寸JB/T7698—2007

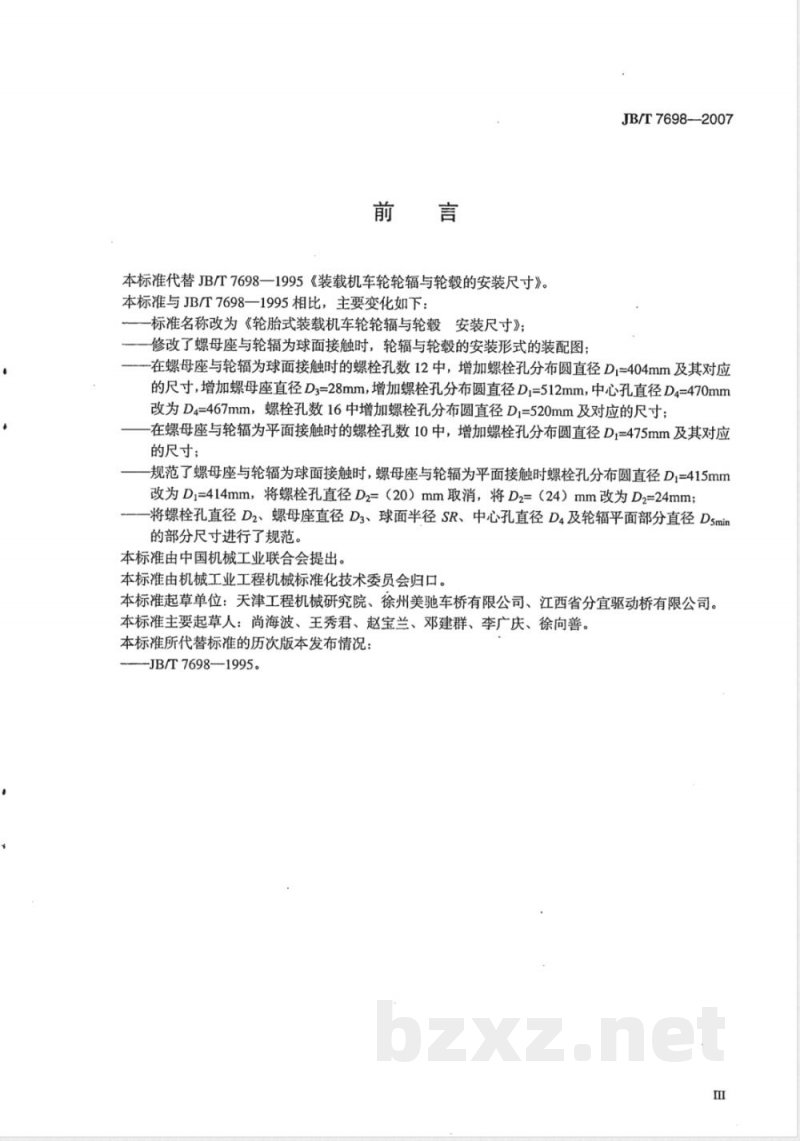

本标准代替JB/T7698一1995《装载机车轮轮辐与轮毂的安装尺寸》。本标准与JB/T7698一1995相比，主要变化如下：标准名称改为《轮胎式装载机车轮轮辐与轮毂安装尺寸》；修改了螺母座与轮辐为球面接触时，轮辐与轮毂的安装形式的装配图；JB/T7698—2007
-在螺母座与轮辐为球面接触时的螺栓孔数12中，增加螺栓孔分布圆直径D,=404mm及其对应的尺寸，增加螺母座直径D3=28mm，增加螺栓孔分布圆直径D,=512mm，中心孔直径D4=470mm改为D4=467mm，螺栓孔数16中增加螺栓孔分布圆直径D;=520mm及对应的尺寸；在螺母座与轮辐为平面接触时的螺栓孔数10中，增加螺栓孔分布圆直径D,=475mm及其对应的尺寸；
规范了螺母座与轮辐为球面接触时，螺母座与轮辐为平面接触时螺栓孔分布圆直径D=415mm改为D,=414mm，将螺栓孔直径D2=（20）mm取消，将D2=（24）mm改为D2=24mm；将螺栓孔直径D2、螺母座直径D3、球面半径SR、中心孔直径D4及轮辐平面部分直径Dsmir的部分尺寸进行了规范。
本标准由中国机械工业联合会提出。本标准由机械工业工程机械标准化技术委员会归口。本标准起草单位：天津工程机械研究院、徐州美驰车桥有限公司、江西省分宜驱动桥有限公司。本标准主要起草人：尚海波、王秀君、赵宝兰、邓建群、李广庆、徐向善。本标准所代替标准的历次版本发布情况：-JB/T7698-—1995。
轮胎式装载机车轮轮辐与轮毂安装尺寸JB/T7698—2007
本标准规定了轮胎式装载机车轮轮辐与轮毂的安装形式及安装尺寸，包括螺栓孔数、螺母座（螺栓孔）分布圆直径、螺母座（螺栓孔）位置度、螺栓孔直径、螺母座形式及尺寸、中心孔直径及轮辐平面部分直径。
本标准适用于螺栓孔数为8、10、12、16、20、24的轮胎式装载机用车轮。其他工程机械用车轮也可参照执行。
2安装形式与安装尺寸

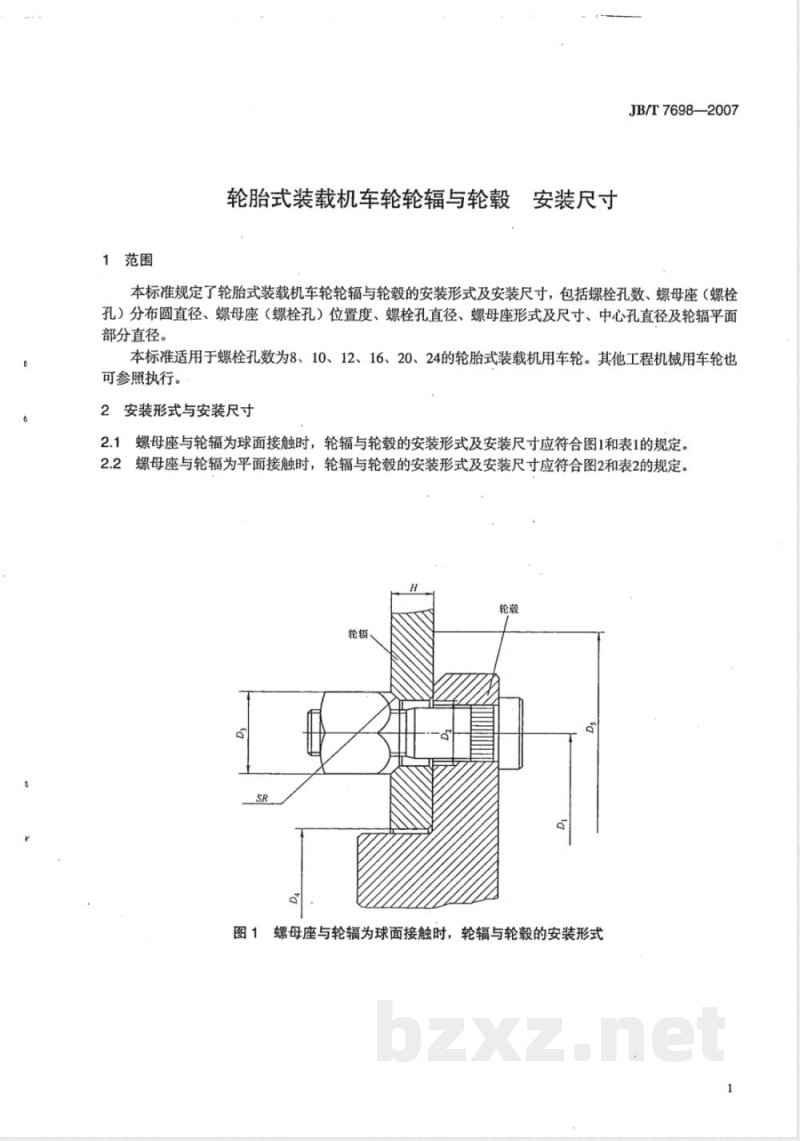

2.1螺母座与轮辐为球面接触时，轮辐与轮毂的安装形式及安装尺寸应符合图1和表1的规定。2.2螺母座与轮辐为平面接触时，轮辐与轮毂的安装形式及安装尺寸应符合图2和表2的规定。轮毂
图1螺母座与轮辐为球面接触时，轮辐与轮毂的安装形式JB/T7698--2007
螺栓孔分布圆直径
螺母座与轮辐为球面接触时，车轮辐与轮毂的安装尺寸
螺母座
螺母座位置
度公差
注：括号内尺寸不推荐使用。
螺栓孔直径
球面半径
中心孔直径
D (0i)
轮辐平面部
分直径
参考尺寸
轮辐厚度
螺栓孔分布圆直径
螺母座与轮辐为平面接触时，
轮辐与轮毂的安装尺寸
螺栓孔位
置度公差
注：括号内尺寸不推荐使用。
螺栓孔直径
中心孔直径
D (185)
（435）
JB/T7698—2007
轮辐平面部分直径
参考尺寸
轮辐厚度
JB/T7698—2007
图2螺母座与轮辐为平面接触时，轮辐与轮毂的安装形式中
人民共
机械行业标准
轮胎式装载机车轮轮辐与轮毂
JB/T7698—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
安装尺寸
210mm×297mm·0.5印张·13千字2008年1月第1版第1次印刷
定价：10.00元
书号：15111·8628
网址：http://www.cmpbook.com编辑部电话：
（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
