JB/T 10744-2007
基本信息
标准号： JB/T 10744-2007
中文名称：涂附磨具产品 非标准尺寸公差换算
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2007-05-29
实施日期：2007-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：467319
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.70磨料磨具
中标分类号：机械>>工艺装备>>J43磨料与磨具
关联标准
出版信息
出版社：机械工业出版社
书号：15111.8591
页数：5页
标准价格：10.0 元
出版日期：2007-11-01
相关单位信息
起草人：张长伍、李宁
起草单位：郑州磨料磨具磨削研究所
归口单位：全国磨料磨具标委会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本标准规定了非标准砂盘、砂带及其他涂附磨具截面的尺寸公差。 GB/T15305.1、GB/T15305.3、GB/T20963规定了涂料磨具产品的尺寸公差。 JB/T 10744-2007 涂附磨具产品 非标准尺寸公差换算 JB/T10744-2007 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

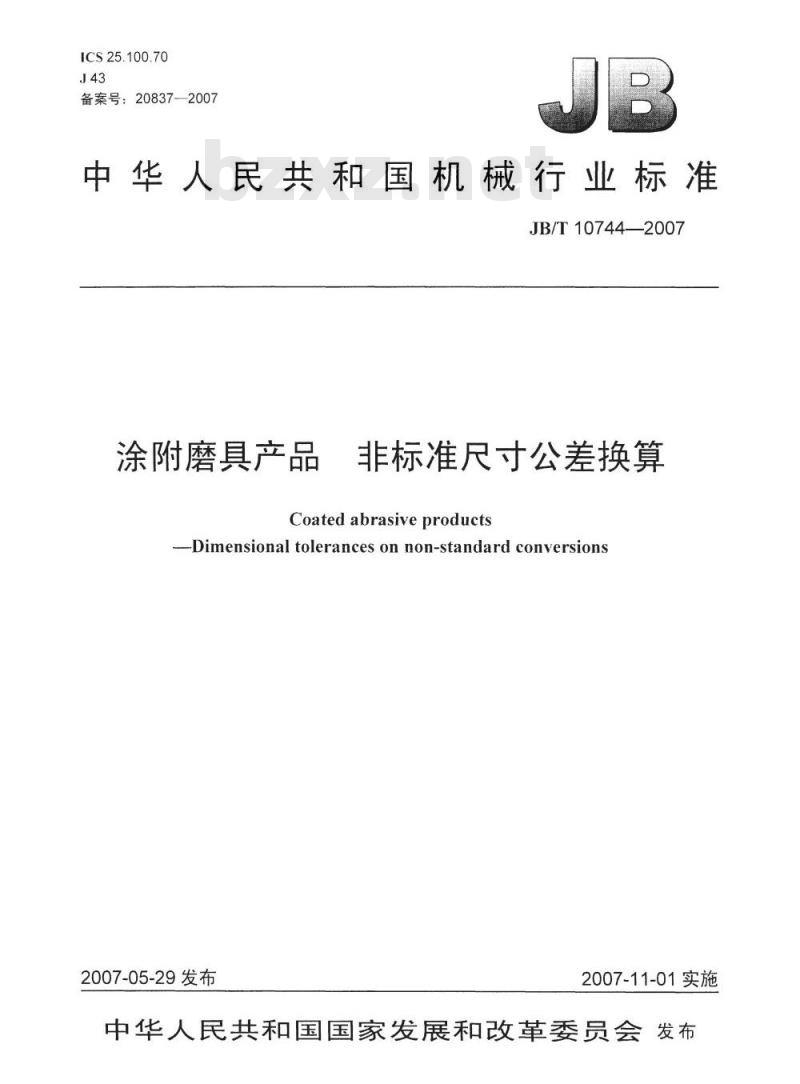

ICS25.100.70
备案号：20837-2007
中华人民共和国机械行业标准
JB/T10744—2007
涂附磨具产品
非标准尺寸公差换算
Coatedabrasiveproducts
Dimensional tolerances on non-standard conversions2007-05-29发布
2007-11-01实施

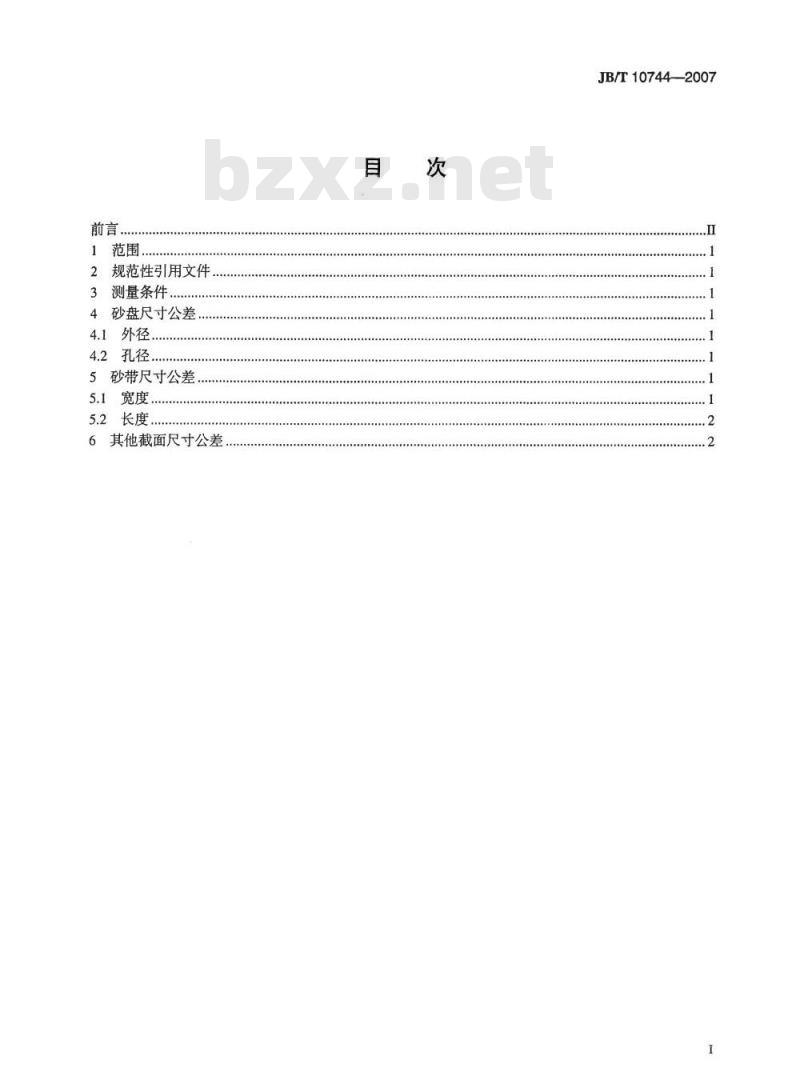

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3测量条件.
4砂盘尺寸公差
4.1外径
.0.+0.+.
+.......+...+..
..孔径
5砂带尺寸公差
.宽度.
5.2长度.
6其他截面尺寸公差
JB/T10744—2007
JB/T10744--2007

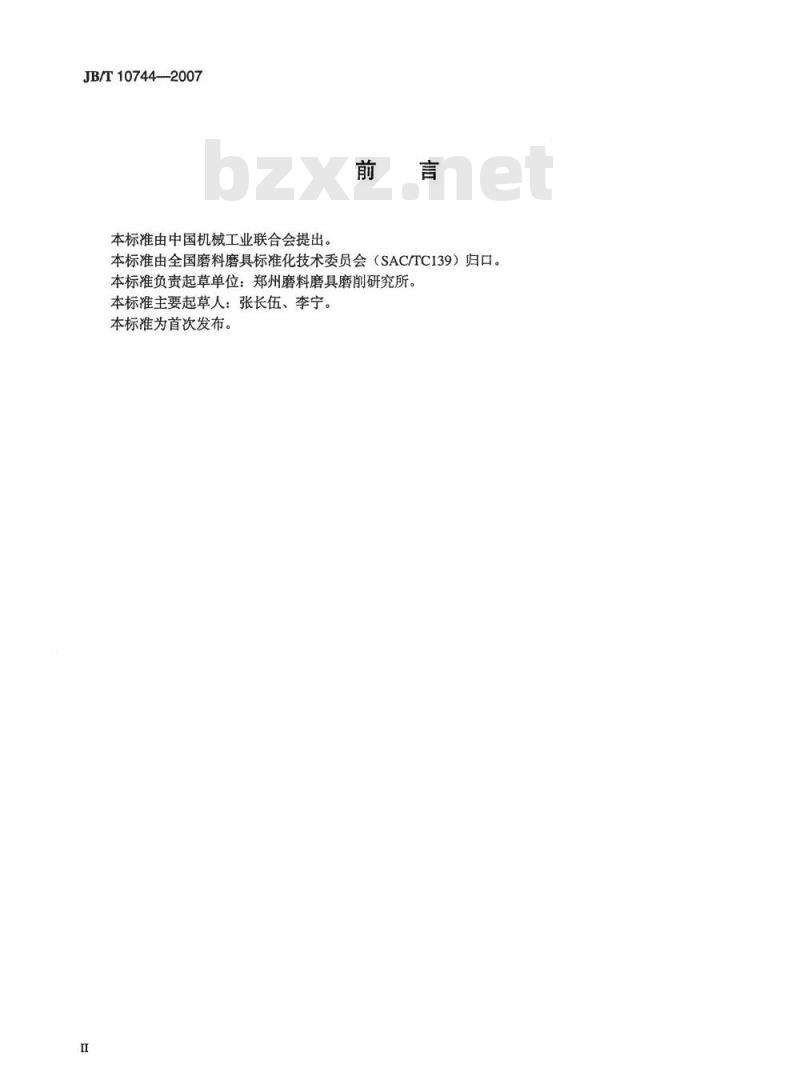

本标准由中国机械工业联合会提出。前言
本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准负责起草单位：郑州磨料磨具磨削研究所。本标准主要起草人：张长伍、李宁。本标准为首次发布。

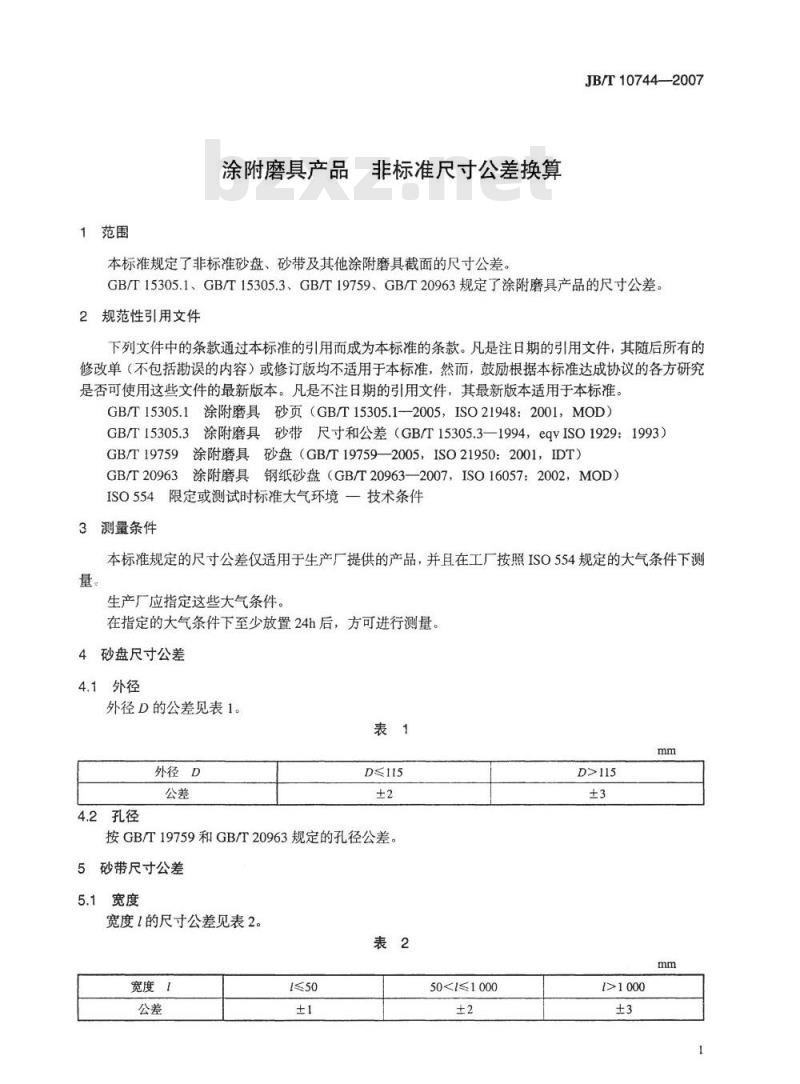

1范围
涂附磨具产品三
非标准尺寸公差换算
本标准规定了非标准砂盘、砂带及其他涂附磨具截面的尺寸公差。JB/T10744—2007
GB/T15305.1、GB/T15305.3、GB/T19759、GB/T20963规定了涂附磨具产品的尺寸公差。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15305.1涂附磨具砂页（GB/T15305.1—2005，ISO21948：2001，MOD）GB/T15305.3涂附磨具砂带尺寸和公差（GB/T15305.3—1994，eqvISO1929：1993）GB/T19759涂附磨具砂盘（GB/T19759—2005，ISO21950：2001，IDT）GB/T20963涂附磨具钢纸砂盘（GB/T20963—2007，ISO16057：2002，MOD）ISO554限定或测试时标准大气环境一技术条件3测量条件
本标准规定的尺寸公差仅适用于生产厂提供的产品，并且在工厂按照ISO554规定的大气条件下测量。
生产厂应指定这些大气条件。
在指定的大气条件下至少放置24h后，方可进行测量。4砂盘尺寸公差
4.1外径
外径D的公差见表1。
外径D
4.2孔径
D≤115
按GB/T19759和GB/T20963规定的孔径公差。5砂带尺寸公差
5.1宽度
宽度1的尺寸公差见表2。
宽度！
50<≤1000
[>1000bZxz.net
JB/T10744-—2007

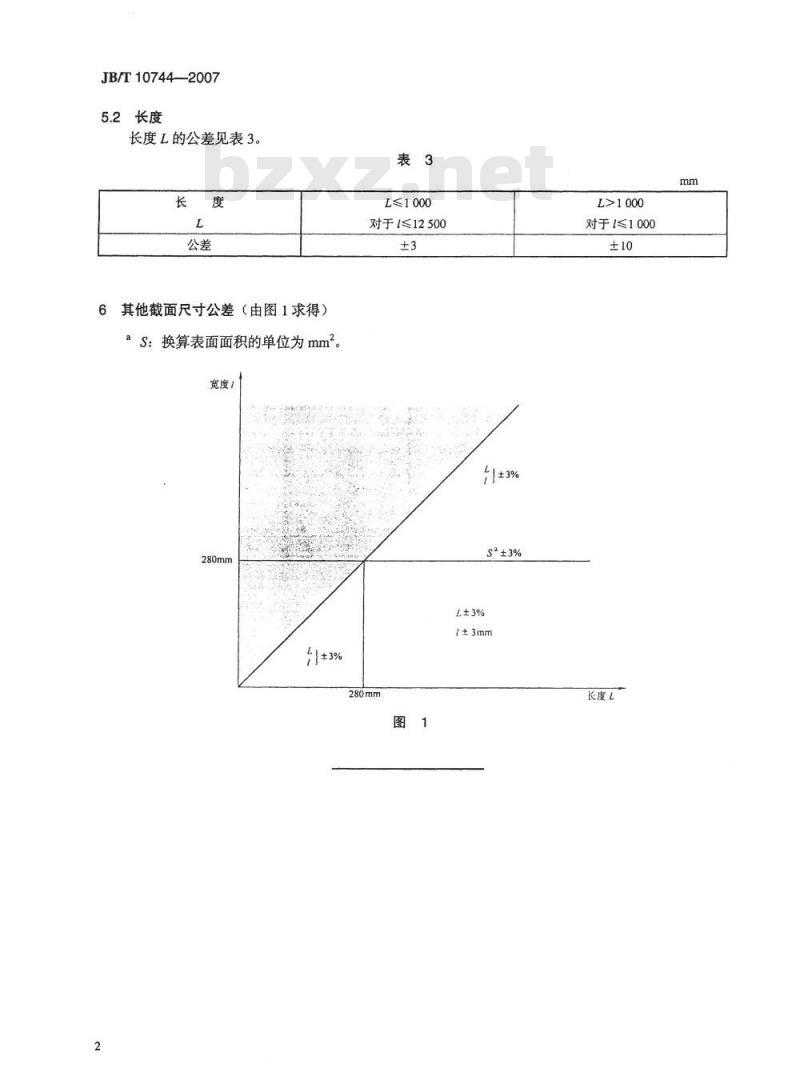

长度L的公差见表3。
其他截面尺寸公差（由图1求得）aS：换算表面面积的单位为mm2。宽度：
L≤1000
对于[≤12.500
5°±3%
L± 3%
1±3mm
L>1000
对于[≤1000
中华人民共和国
机械行业标准
非标准尺寸公差换算
涂附磨具产品
JB/T10744—2007
机械工业出版社山版发行
北京市万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8T字2007年11月第1版第1次印刷
定价：10.00元
书号：15111：8591
网址：http://cmpbook.com编辑部电话：
直销中心电话：
（010）88379779
（010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
