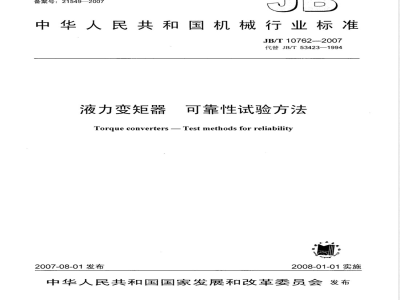

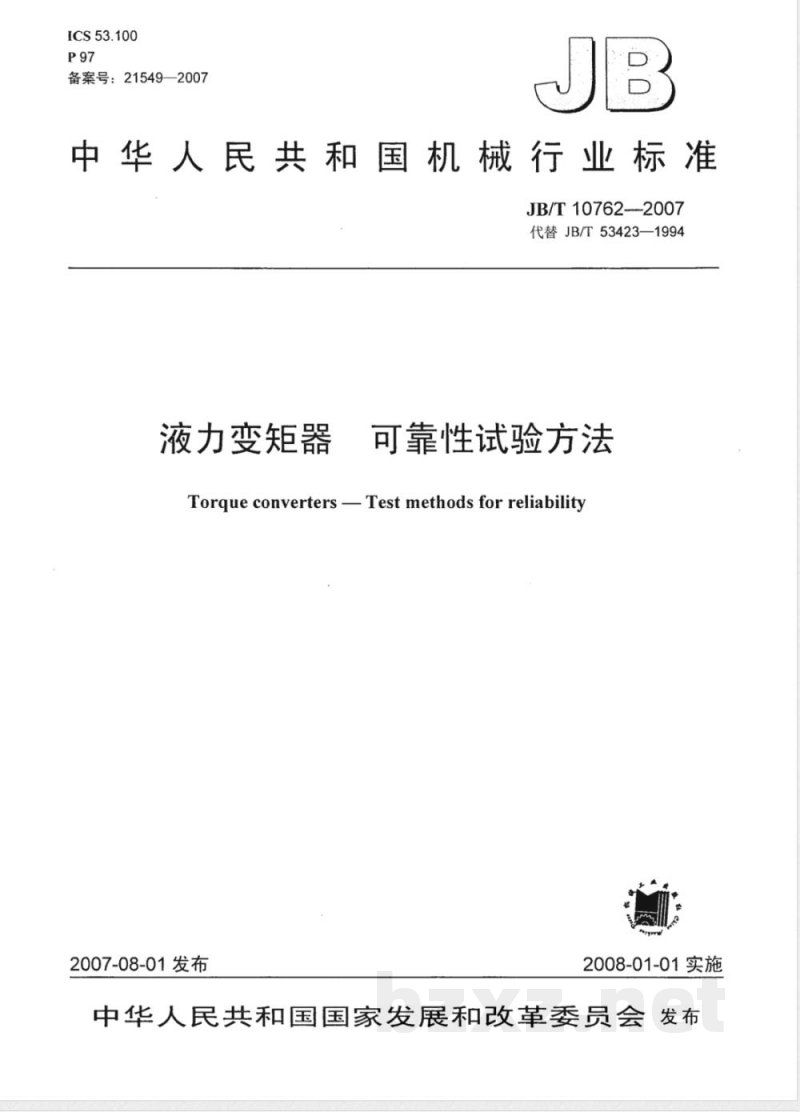

ICS53.100
备案号：21549—2007
中华人民共和国机械行业标准
JB/T10762--2007
代替JB/T53423—1994
液力变矩器
可靠性试验方法
Torque converters Test methods for reliability2007-08-01发布
2008-01-01实施

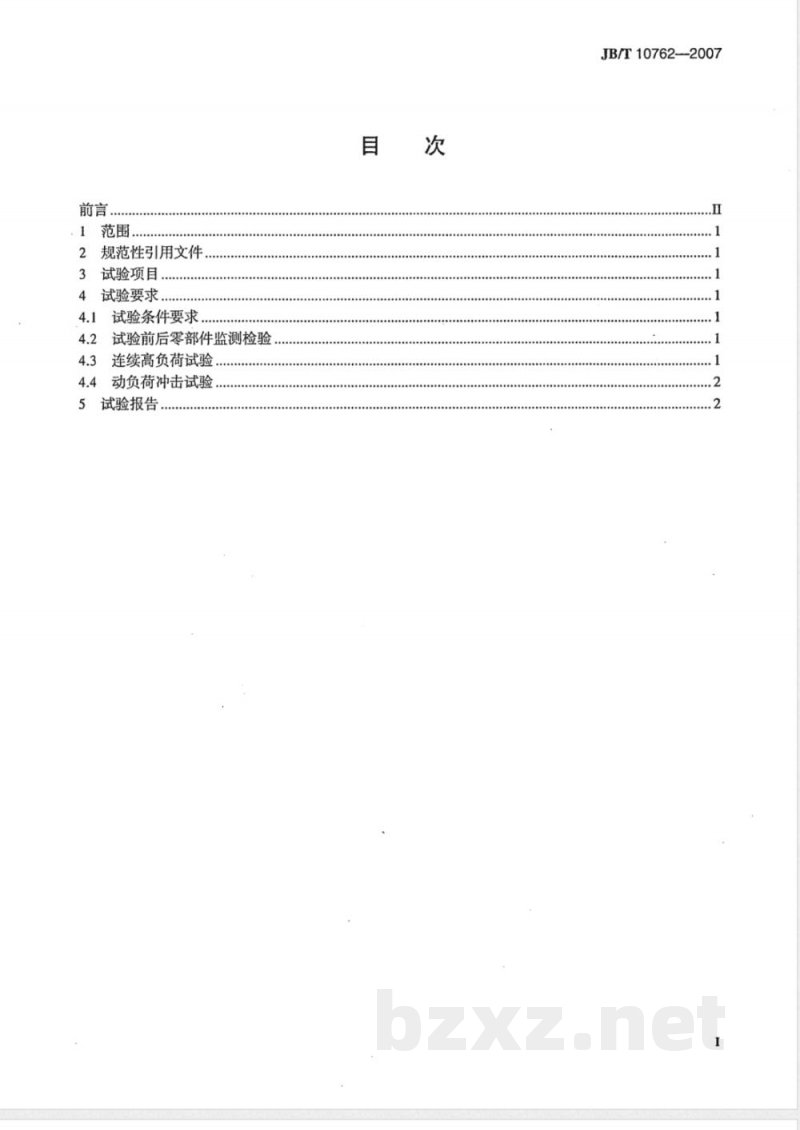

中华人民共和国国家发展和改革委员会发布前言wwW.bzxz.Net
2规范性引用文件
3试验项目
4试验要求
4.1试验条件要求
......
4.2试验前后零部件监测检验
4.3连续高负荷试验
4.4动负荷冲击试验.
5试验报告
JB/T10762--2007
JB/T10762—2007

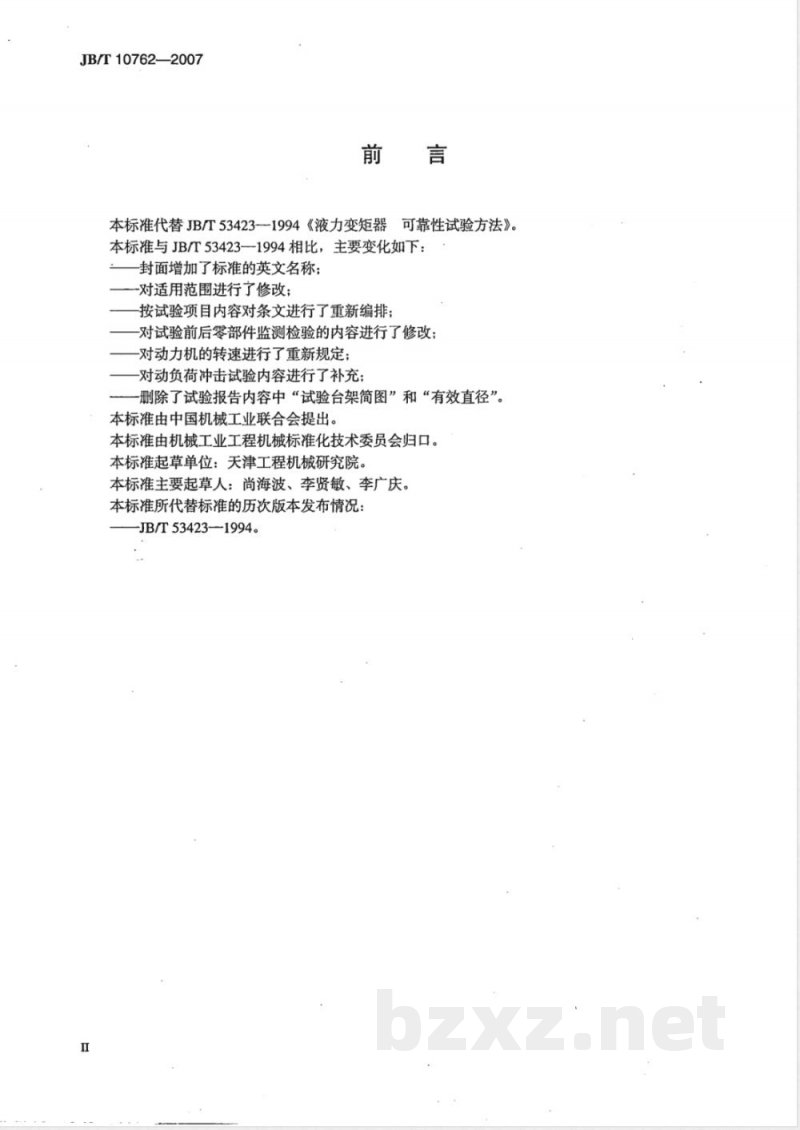

本标准代替JB/T53423--1994《液力变矩器可靠性试验方法》。本标准与JB/T53423-1994相比，主要变化如下：封面增加了标准的英文名称；
-对适用范围进行了修改；
按试验项目内容对条文进行了重新编排；-对试验前后零部件监测检验的内容进行了修改-对动力机的转速进行了重新规定；对动负荷冲击试验内容进行了补充；删除了试验报告内容中“试验台架简图”和“有效直径”。本标准由中国机械工业联合会提出。本标准由机械工业工程机械标准化技术委员会归口。本标准起草单位：天津工程机械研究院。本标准主要起草人：尚海波、李贤敏、李广庆。本标准所代替标准的历次版本发布情况：JB/T53423—1994。

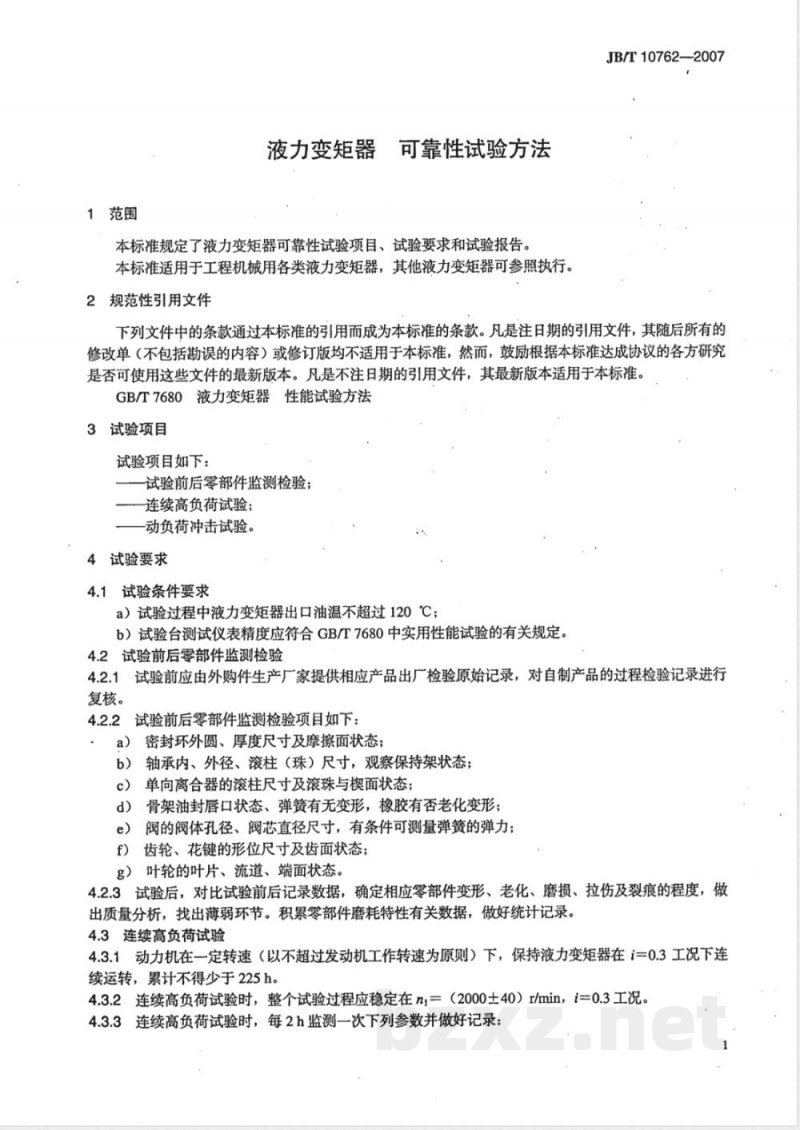

1范围
液力变矩器
可靠性试验方法
本标准规定了液力变矩器可靠性试验项目、试验要求和试验报告。本标准适用于工程机械用各类液力变矩器，其他液力变矩器可参照执行。2规范性引用文件
JB/T10762--2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7680液力变矩器性能试验方法3试验项目
试验项目如下：
试验前后零部件监测检验；
连续高负荷试验；
动负荷冲击试验。
4试验要求
4.1试验条件要求
a）试验过程中液力变矩器出口油温不超过120℃；b）试验台测试仪表精度应符合GB/T7680中实用性能试验的有关规定。4.2试验前后零部件监测检验
4.2.1试验前应由外购件生产厂家提供相应产品出厂检验原始记录，对自制产品的过程检验记录进行复核。
4.2.2试验前后零部件监测检验项目如下：a）密封环外圆、厚度尺寸及摩擦面状态；轴承内、外径、滚柱（珠）尺寸，观察保持架状态；b）
单向离合器的滚柱尺寸及滚珠与楔面状态；c）
骨架油封唇口状态、弹簧有无变形，橡胶有否老化变形；d)
阀的阀体孔径、阀芯直径尺寸，有条件可测量弹簧的弹力；e）
齿轮、花键的形位尺寸及齿面状态；f）
g）叶轮的叶片、流道、端面状态。4.2.3试验后，对比试验前后记录数据，确定相应零部件变形、老化、磨损、拉伤及裂痕的程度，做出质量分析，找出薄弱环节。积累零部件磨耗特性有关数据，做好统计记录。4.3连续高负荷试验
4.3.1动力机在一定转速（以不超过发动机工作转速为原则）下，保持液力变矩器在i=0.3工况下连续运转，累计不得少于225h。
4.3.2连续高负荷试验时，整个试验过程应稳定在n=（2000土40）r/min，i=0.3工况。4.3.3连续高负荷试验时，每2h监测一次下列参数并做好记录：JB/T10762—2007

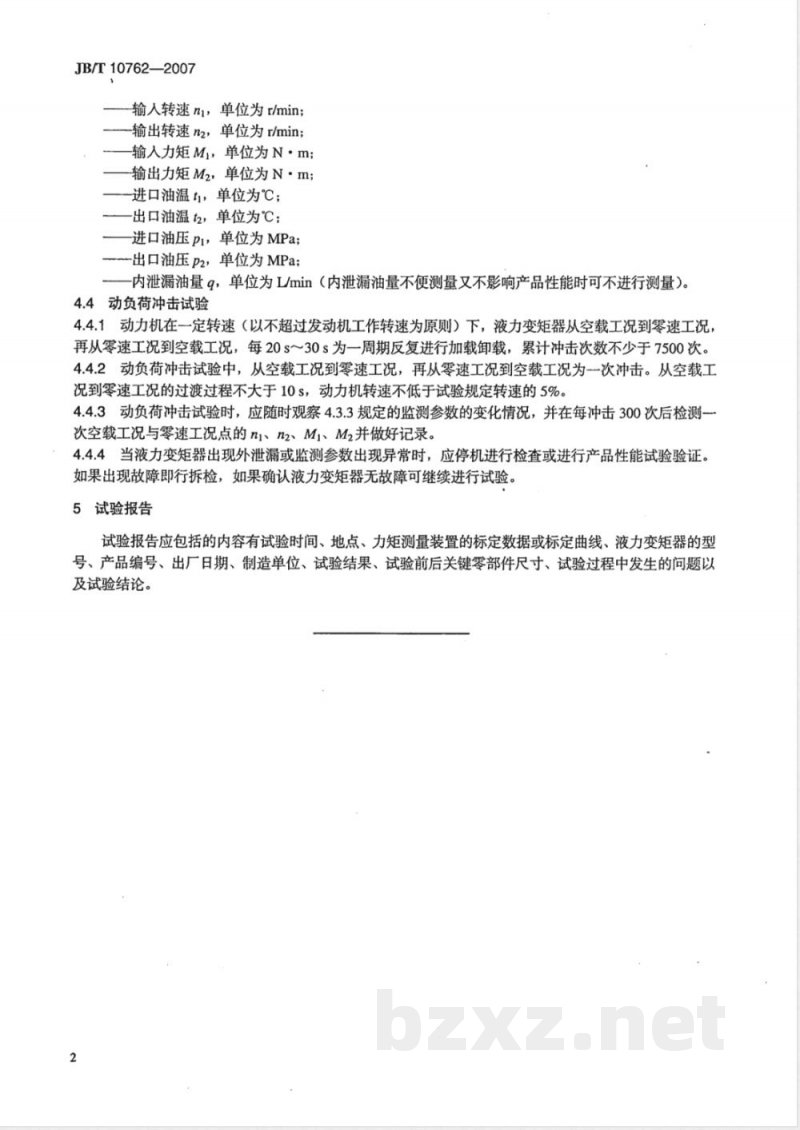

输入转速nu，单位为r/min；
-输出转速n2，单位为r/min；
输入力矩Mi，单位为N·m;
输出力矩M2，单位为N·m；
-进口油温t，单位为℃；
出口油温t2，单位为℃；
进口油压p1，单位为MPa；
一出口油压P2，单位为MPa；
内泄漏油量g，单位为L/min（内泄漏油量不便测量又不影响产品性能时可不进行测量）。4.4动负荷冲击试验
4.4.1动力机在一定转速（以不超过发动机工作转速为原则）下，液力变矩器从空载工况到零速工况，再从零速工况到空载工况，每20s～30s为一周期反复进行加载卸载，累计冲击次数不少于7500次。4.4.2动负荷冲击试验中，从空载工况到零速工况，再从零速工况到空载工况为一次冲击。从空载工况到零速工况的过渡过程不大于10s，动力机转速不低于试验规定转速的5%。4.4.3动负荷冲击试验时，应随时观察4.3.3规定的监测参数的变化情况，并在每冲击300次后检测一次空载工况与零速工况点的n、n2、MI、M2并做好记录。4.4.4当液力变矩器出现外泄漏或监测参数出现异常时，应停机进行检查或进行产品性能试验验证。如果出现故障即行拆检，如果确认液力变矩器无故障可继续进行试验。5试验报告
试验报告应包括的内容有试验时间、地点、力矩测量装置的标定数据或标定曲线、液力变矩器的型号、产品编号、出厂日期、制造单位、试验结果、试验前后关键零部件尺寸、试验过程中发生的问题以及试验结论。
