ICS29.180

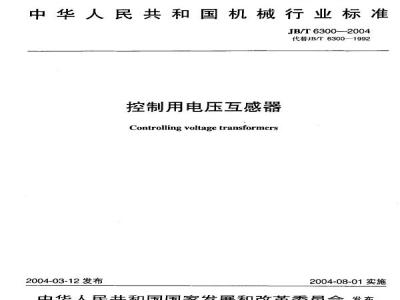

中华人民共和国机械行业标准
JB/T6300—2004
代替JB/T6300—1992
控制用电压互感器免费标准bzxz.net
Controllingvoltagetransformers2004-03-12发布
2004-08-01实施
中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件。
术语和定义
产品分类和型号
技术要求.
使用条件
额定值
准确级
电压误差和相位差
密封性能
温升限值
绝缘要求
抗电源干扰
般结构要求，
短路承受能力
试验项目
试验分类，
型式试验，
例行试验
试验方法
试验的一般要求
额定短时工频耐受电压试验
感应耐压试验
雷电冲击耐受电压试验
温升试验
短路承受能力试验
误差测定
抗电源干扰试验
绝缘油电气强度试验
密封性能试验
接线端子标志
包装、运输、贮存及出厂文件
贮存，
JB/T6300—2004
JB/T6300—2004
9.4出厂文件.
表1型号字母涵义
表2电压互感器的误差限值
表3一次绕组绝缘水平
表4附加装置短时工额耐受电压
表5申联电阻偏差限值
本标准代替JB/T6300一1992《控制用电压互感器》。本标准与JB/T6300一1992《控制用电压互感器》相比，主要变化如下：JB/T6300—2004
编写格式按照GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》的规定：-产品型号编制按JB/T3837《变压器类产品型号编制方法》的规定进行了调整一将“检验规则”章标题修改为“试验项目”，并增补了关于试验分类的内容，制除了关于进行型式试验的必要条件：
增加了“标志”一章，并将有关铭牌和端子标志的规定纳人该章；补充了“包装、运输、贮存及出厂文件”章中有关出厂文件的要求。本标准由中国机械工业联合会提出。本标准由全国互感器标准化技术委员会（SAC/TC222）归口。本标准起草单位：沈阳变压器研究所。本标准主要起草人：魏朝晖。
本标准所代替标准的历次版本发布情况为：JB/T6300-1992
1范围
控制用电压互感器
JB/T6300—2004
本标准规定了控制用电压互感器的术语和定义、产品分类和型号、技术要求、试验项目、试验方法标志和包装、运输、贮存及出厂文件等，本标准适用于6kV及以下电压等级、频率为50Hz或60Hz的控制用电压互感器和5kV及以下电压等级的直流控制用电压互感器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB311.！高压输变电设备的绝缘配合（GB311.1—J997，negEC60071-1：1993）GB/T507绝缘油击穿电压测定法（GB/T5072002，qVIEC60156：1995）电压互感器（GB1207-—1997，eqvEC60186：1987)GB1207
GB1208电流互感器（GB1208—1997，eqvIEC60185：1987）电工术语变压器、互感器、调压器和电抗器（neqIEC60050-421：1990，IECGB/T2900.151997E
60050-321:1986)
JB/T3837变压器类产品型号编制方法JB/T9652-—1999控制用电流互感器JB/T104332004三相电压互感器
3术语和定义
GB1207、GB/T2900.15和JB/T10433确立的以及下列术语和定义适用于本标准。3.1
控制用电压互感器
controllingvoltagetransformers供供电、电控和变流设备用于电气测量、电压反馈和电气保护的电压互感器。3.2
直流电压互感器DCvoltagetransformers(direct current type voltage transformers)用于直流系统中测量直流电压或给控制装置提供正比于主电路电压信息的一种互感器。3.3
零磁通或电流比较（补偿）电压互感器voltagetransformerswithzeromagneticfluxorcurrentcomparision
（compensation）
具有补偿绕组，带检测元件或不带检测元件，铁心工作磁通为零的电压互感器。3.4
零磁通或电流比较（补偿）直流电压互感器DCvoltagetransformerswithzeromagneticfluxorcurrentcomparision（compensation）具有励磁（或调制）绕组，带检测元件或不带检测元件，铁心工作磁通为零的直流电压互感器。3.5
直接电压变换型电压互感器directivevoltage-transformationvoltagetransformersJB/T63002004
二次电压通过一次绕组和二次绕组成正比例关系面直接变换的电压互感器。3.6
间接电压变换型电压互感器indirectivevoltage-transformationvoltagetransformers-种由电阻和电磁单元组成的互感器。其设计和内部接线使电磁单元的二次电压与施加到电阻与变流器一次绕组串联的一次回路的电压成正比。4产品分类和型号
控制用电压互感器分为：电压互感器：直流电压互感器：双相直流电压互感器：交直流电压互感器。控制用电压互感器的型号按JB/T3837的有关规定，其型号字母涵义见表1。表1型号字母涵义
5技术要求
5.1使用条件
绕组外绝缘介质
电压变换形式
结构特征
检测元件
5.1.1正常使用条件
5.1.1.1海拔
海拨不超过1000m。
注：当海拔超过1000m时，见5.1.2。2
电压互感器
直流电压互感器
双向直流电压互感器
交直流电压互感器
变压器油（或合成绝缘薇体）
空气（干式）
浇注成型（剧体）
绝缘壳
测量用
保护用
零磁通补偿型
零磁通调制型
蛋尔元件
光电元件
压电元件
型号字母
5.1.1.2环境温度
最高气温：40℃：
最高日平均气温：30℃：
最高年平均气温：20℃：
最低气温：-5℃。
注：当温度超出上述范图时，见5.1.25.1.1.3相对湿度
月平均最大相对湿度不超过90%，且该月平均温度不低于25℃。5.1.1.4大气条件
大气中无严重影响互感器绝缘性能的污移及腐蚀性和爆炸性介质。5.1.1.5安装条件
安装场所无严重的振动和颠。
5.1.2特殊使用条件
JB/T6300—2004
若使用条件超出了5.1.1的规定，用户应在订货时明确提出。如海拨、冷却空气温度、抗震等级、防磁及污移等级等特殊环境条件。对于不符合5.1.1规定的正常使用条件的互感器，其额定值及试验方面的补充要求（在规定范围内的）按GB1207的规定。
对于超出规定值的温度条件及特殊运行条件（例如：冷却空气循环受到限制时），其温升应由制造厂与用户协商确定。
5.2额定值
5.2.1额定一次电压
三相系统相间连接的单相电压互感器，其额定一次电压为：100V，220V，380V，500V，660V，1150V.3000V.6000V.
三相系统相与地间连接的单相电压互感器，其额定一次电压应为上述电压的1//3。直流电压互感器，其额定次电压为：110V，220V，440V，500V，630V，800V，1000V，1250V1600V，2500V，3150V，5000V。5.2.2额定二次电压
三相系统相间连接的单相电压互感器及直流电压互感器，其额定二次电压为：10V，100V。三相系统相与地间连接的单相电压互感器，其额定二次电压应为：10/V3V，100/V3V。5.2.3额定输出标准值
控制用电压互感器额定输出标准值为：1VA，1.5VA，2VA，2.5VA，3VA，3.5VA，4VA，5VA，6VA，7.5VA.10VA.15VA,20VA,25VA,30VA,40VA,50VA,60VA,80VA,100VA。5.2.4额定电压因数标准值
额定电压因数标准值按GB1207的规定。5.2.5辅助电源电压波动
控制用电压互感器的辅助电源电压波动范围为：土5%，土10%，土15%。控制用电压互感器在辅助电源电压波动范围内，其电压误差不应超过5.4规定的限值。5.3准确级
5.3.1直接电压变换型电压互感器准确级直接电压变换型电压互感器准确级按GB1207的规定。5.3.2间接电压变换型电压互感器准确级5.3.2.1准确级的标称
测量用电压互感器的准确级，以该准确级在额定电压下规定的最大允许电压误差的百分数作为标3
JB/T6300—2004
保护用电压互感器的准确级，以该准确级在5%额定电压至与额定电压因数相对应的电压范围内的最大允许电压误差值的百分数作为标称，并在其后标以字母“P”。5.3.2.2标准准确级
测量用电压互感器的标准准确级：0.1，0.2，0.5，1、3保护用电压互感器的标准准确级：3P，6P。电压误差和相位差
在额定频率、额定负荷及功率因数为1.0时，测量用电压互感器在50%～120%额定电压，保护用电压互感器在5%额定电压至与额定电压因数相对应的电压下，各准确级电压误差和相位差不应超过表2所规定的限值，保护用电压互感器在2%额定电压下，其电压误差和相位差不应超过表2所规定的限值的2倍。
双向直流电压互感器，正、负电压方向的电压误差均不应超过表2所列限值。交直流电压互感器。交流或直流电压误差均不应超过表2所列限值。表2电压互感器的误差限值
测量用
电压互感器
保护用
电压互感器
5.5密封性能
准确级
电压误差
（%）
相位差
油浸式控制用电压互感器应能承受持续时间为12h、压力为0.04MPa的密封试验：充气加压的最小剩余压力不低于0.025MPa。
5.6温升限值
5.6.1直接电压变换型电压互感器直接电压变换型电压互感器温升限值按GB1207的规定。5.6.2间接电压变换型电压互感器间接电压变换型电压互感器应在辅助电源电压为正偏差时进行温升试验，温升限值按GB1207的规定。且附加装置的温升不应超过60K。5.7绝缘要求
5.7.1额定绝缘水平
控制用电压互感器的一次绕组应能承受符合表3规定的额定短时工频耐受电压。表3一次绕组绝缘水平
电压等级
0.66(0.63)
1.2 (1.25)
注：括号内数值为直流电压等级，4
额定短时工频耐受电压（方均根值）kv
JB/T6300—2004
电压等级为3kV及6kV的交流控制用电压互感器，其一次绕组应能承受GB311.1的规定的额定短时工频耐受电压。
5.7.2二次绕组及励磁（或调制）绕组绝策要求二次绕组之间及对地、励配，（或调制）绕组对地，二次绕组与励磁（或调制）绕组之间应能承受额定短时工频耐受电压均为3kV（方均根值），5.7.3附加装置绝终要求
控制用电压互感器附加装置应能承受符合表4规定的额定短时工频耐受电压。表4附加装置短时工频耐受电压
辅助电源交流电压（方均根值）及直流电压V
U,≤60
60≤U,≤300
300≤U,≤660
5.7.4绝缘油的电气强度
额定短时工频耐受电压（方均根值）v
绝缘池应能满足油没式控制用电压互感器的使用条件需要，其击穿电压不应低于40kV，5.8抗电源干扰
带有半导体逻辑、线性、微处理部件或组件构成附加装置的控制用电压互感器，应能在来自电网的快速瞬变电磁干扰的情况下正常工作，并保证其相应的准确级。5.9般结构要求
5.9.1外壳防护等级
控制用电压互感器的外壳防护等级为IP00，5.9.2接地螺栓和接地符号
控制用电压互感器应有直径不小于8mm的接地螺栓、或其他供接地用的零件。接地处应有平整的金属表面，且应有可靠的防锈镀层或采用不锈钢材料，并在其旁边标有明显的接地符号“亡”5.9.3出线端子
出线端子应按GB1207和JB/T10433的规定。5.10短路承受能力
短路承受能力应按GB1207的规定。6试验项目
6.1试验分类
本标准所规定的试验分为型式试验和例行试验。型式试验；对每种型式互感器的一台所进行的试验，用它验证按同一技术规范制造的互感器均应满足除例行试验外所规定的要求。注；在一台互感器上进行的型式试验，对于其他具有较少差别的互感器，可认为是有效的，但此差别应经制造厂与用户协商同意。
例行试验：每台互感器都应经受的试验，6.2型式试验
下列试验项目是型式试验，其详细说明见有关条文。a）雷电冲击耐受电压试验（见7.4)：b）抗电源干扰试验（见7.8)：
c）温升试验（见7.5)：
