JB/T 6308-2000 本标准是对JB/T 6308-1992《离心铸管机 技术条件》的修订。修订后的标准适用范围有增加；增加了“术语”、对主要零件材质的要求；噪声限值根据电动机的功率进行了分档；删除了首次大修期规定。 本标准规定了离心铸造机的术语，技术要求，几何精度，试验方法和检验规则。 本标准适用于卧式悬臂离心铸造机(直径为大于1m、长度不大于1m)、立式离心铸造机(直径不大于1.8m、高度不高于0.8m)和卧式托轮滚式离习铸造机(直径不大于1m、长度不大于6m)。 本标准于1992年首次发布。 JB/T 6308-2000 离心铸造机 技术条件 JB/T6308-2000 标准下载解压密码：www.bzxz.net

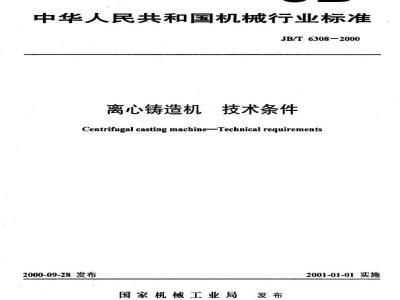

ICS77.180
中华人民共和国机械行业标准
JB/T6308-2000
离心铸造机
技术条件
Centrifugal casting machineTechnical requirements2000-09-28发布
国家机械工业局免费标准下载网bzxz
2001-01-01实施
JB/T 63082000
本标准是对JB/T6308—1992（离心铸管机技术条件》的修订。本标准与JB/T6308-1992的主要差异如下：
标准名称不同：
适用范围不同：
一增加了“术语”一章：
增加了对主要零件材质的要求：噪声限值根据电动机的功率进行了分档：一删除了首次大修期的规定。
本标准自实施之日起代替JB/T6308—1992。本标准由全国铸造机械标准化技术委员会提出并归口。本标准起草单位：天水铸造机总厂、济南链造锻压机械研究所。本标准主要起草人：马平安、李惠珍、卢军。本标准于1992年7月首次发布。
中华人民共和国机械行业标准
离心铸造机技术条件
Centrifugal casting machine-TechnicalrequirementsJB/T63082000
代替 JB/T 6308—-1992
本标准规定了离心铸造机的术语、技术要求、几何精度、试验方法和检验规则等。本标准适用于卧式替臂离心铸造机（直径不大于1m、长度不大于1m）、立式离心铸造机（直径不大于1.8m、高度不高于0.5m）和卧式托滚式离心铸造机（直径不大于1m、长度不大于6m）（以下简称离心机）。
2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1184—1996
GB/T3766—1983
GB/T 5226.1—1996
GB/T7932—1987
GB/T13306—1991
JB/T1430—1993
JB/T1644—1991
JB/T 5365.11991
JB5545—1991
JB/T 6331.2—1992
JB/T 8356.11996
JB/T9875—1999
3术语
3.1法兰
形状和位置公差未注公差值
液压系统通用技术条件
工业机械电气设备第一部分：通用技术条件气动系统通用技术条件
震压式、震实式造型机技术条件铸造机械通用技术条件
铸造机械清清度测量方法重量法铸造机械安全防护技术条件
铸造机械噪声的测量方法声压级测定机床包装技术条件
金属切削机床随机技术文件的编制卧式悬臂离心铸造机或立式离心造机主轴端上用来安装链型和检测离心机精度的零件。3.2托轮
卧式、托滚式离心铸造机主轴上用来托动铸型旋转的零件。3.3铸型
通过托轮障操伏得工艺转速，承接金属液形皮铸件的部件。国家机械工业局2000-09-28批准2001-01-01实施
4技术要求
4.1一般要求
JB/T6308—2000
4.1.1离心机应符合本标准的规定，并应按经规定程序批准的图样及技术文件制造。4.1.2离心机的外购件应符合标准及有关文件的规定，并应附有产品质量合格证。4.1.3离心机的液压系统和气动系统应符合GB/T3766和GB/T7932的有关规定。4.1.4离心机的电气系统应符合GB/T5226.1的有关规定。4.1.5离心机的安全防护应符合JB5545的有关规定。4.1.6离心机的主轴的材质不应低于45钢，调质硬度应为225~255HB。4.1.7离心机的传动轴的材质不应低于40Cr钢调质硬度应为225-255HB。4.1.8立式离心铸造机的大齿轮的材质不应低于40Cr钢，小齿轮的材质应优于大齿轮，齿面硬度应为56~64HRC。
4.1.9托轮外缘表面硬度应达到50~55HRC，4.1.10卧式、托滚式离心铸造机的铸型托轮圈外表面硬度应达到45~50HRC。离心机的所有外露表面及焊缝应平整、光清，不应存在凸凹不平、夹渣裂纹等缺陷。4.1. 11
离心机上各种管路应布置紧凌、排列整齐，并应留有动作或温度变化所需的伸缩余量。离心机的涂漆应符合有关标准的规定。4.1.13
离心机的清洁度应符合JB/T1430一1993中附录A的规定。4.1.14
每台离心机应在明显位置固定产品标牌，标牌应符合GB/T13306的规定。4.1.15
随机附件、备件应齐全。
随机技术文件应包括产品使用说明书、产品合格证和装箱单。随机技术文件的编制应符合JB/T4.1.17
9875的规定。
4.2几何精度
4.2.1卧式悬臀离心筹造机的几何精度应符合表1的规定。4.2.2立式离心铸造机的几何精度应符合表2的规定。4.2.3，卧式、托滚式离心铸造机的几何精度应符合表3的规定。4.3空运转和负荷运转要求
4.3.1离心机应按技术文件的要求进行空运转试验，连续空运转时间不应少于4h，空运转试验结束后应进行负荷运转，负荷运转时间不应少于4h。4.3.2高心机的各工作机构、操作机构和安全保护装置，动作应灵活、可靠，互相协调，运转平稳4.3.3电气系统、液压系统、气动系统应工作协调，灵敏、可靠。4.3.4各紧固件、管路、线路连接处不应松动。4.3.5液压系统、气动系统、冷却系统不应漏油、漏气、漏水。4.3.6离心机在空运转条件下，电动机功率小于或等于37kW，其噪声声压级不应超过80dB（A）；电动机功率大于37~110kW，其噪声声压级不应超过85dB（A）：电动机功率大于110kW，其噪声声压级不应超过90dB（A）。
4.3.7在连续空运转4h后，轴承温升不应超过35℃，轴承最高温度不应高于70℃。4.3.8在连续空运转4h后，液乐系统工作液温度不应高于60℃。4.3.9在正常工作条件下，进行实物浇注，应能连续铸造10件合格铸件。2
JB/T63082000
（9）
亲药显
9618115
中相幸
966181180
中相幸
966111
8918110
JB/T 63082000
率存里
961811
196618111
JB/T6308-2000
（9）
9618110
中8茶
1896618118
中89661110
专越道
通★6
5试验方法
5.1精度检验应按本标准4.2进行。JB/T63082000
5.2．清洁度应按JB/T5365.1规定的方法进行测定。5.3噪声应按JB/T6331.2进行测定。5.4轴承温升的测定
在连续空运转4h后，立即用点温计测鼠轴承座外壳最高温度，然后加3℃修正值，即为轴承的最高温度，其温升等于轴承的最高温度减去环境温度。6
检验规测
检验分出厂检验和型式检验。
6.1出厂检验
6.1.1每台离心机应经出厂检验合格后，并附有产品质量合格证明书方可出厂。6.1.2出厂检验应按本标准4.1.11~4.1.13、4.1.15~4.1.17、4.2和4.3中的空运转要求进行。6.1.3出厂检验项目应全部合格。6.2型式检验
6.2.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定：b）正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时；c）产品停产1年以上，恢复生产时；d）出厂检验结果与上次型式检验结果有较大差异时；e）国家质量监督机构提出型式检验的要求时。6.2.2型式检验项目为本标准规定的所有项目，所检项目应全部合格。6.2.3型式检验应按每批离心机的2%进行随机抽样，但每次不应少于一台。6.2.4当制造厂不具备型式检验条件时，允许在用户厂进行型式检验。了包装、标志和储运
离心机包装、标志，储运应符合JB/T8356.1和JB/T1644--1991中7.4和7.5的规定。
