ICS65.040.30

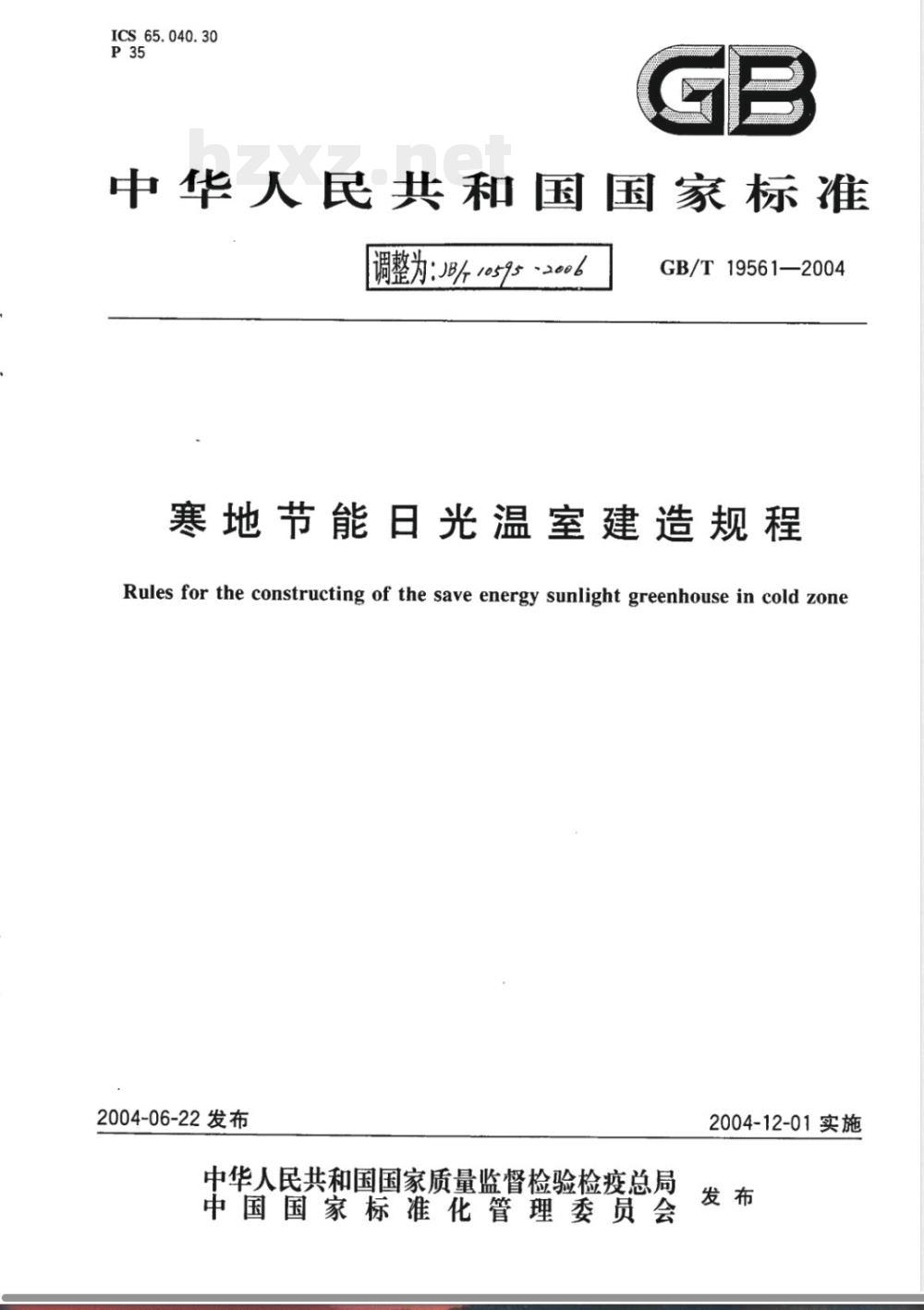

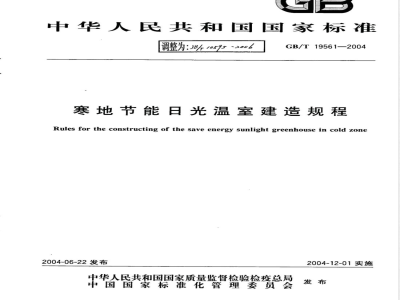

中华人民共和国国家标准
调整为:JB/10595 ~2006
GB/T19561—2004
寒地节能日光温室建造规程
Rules for the constructing of the save energy sunlight greenhouse in cold zone2004-06-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-12-01实施

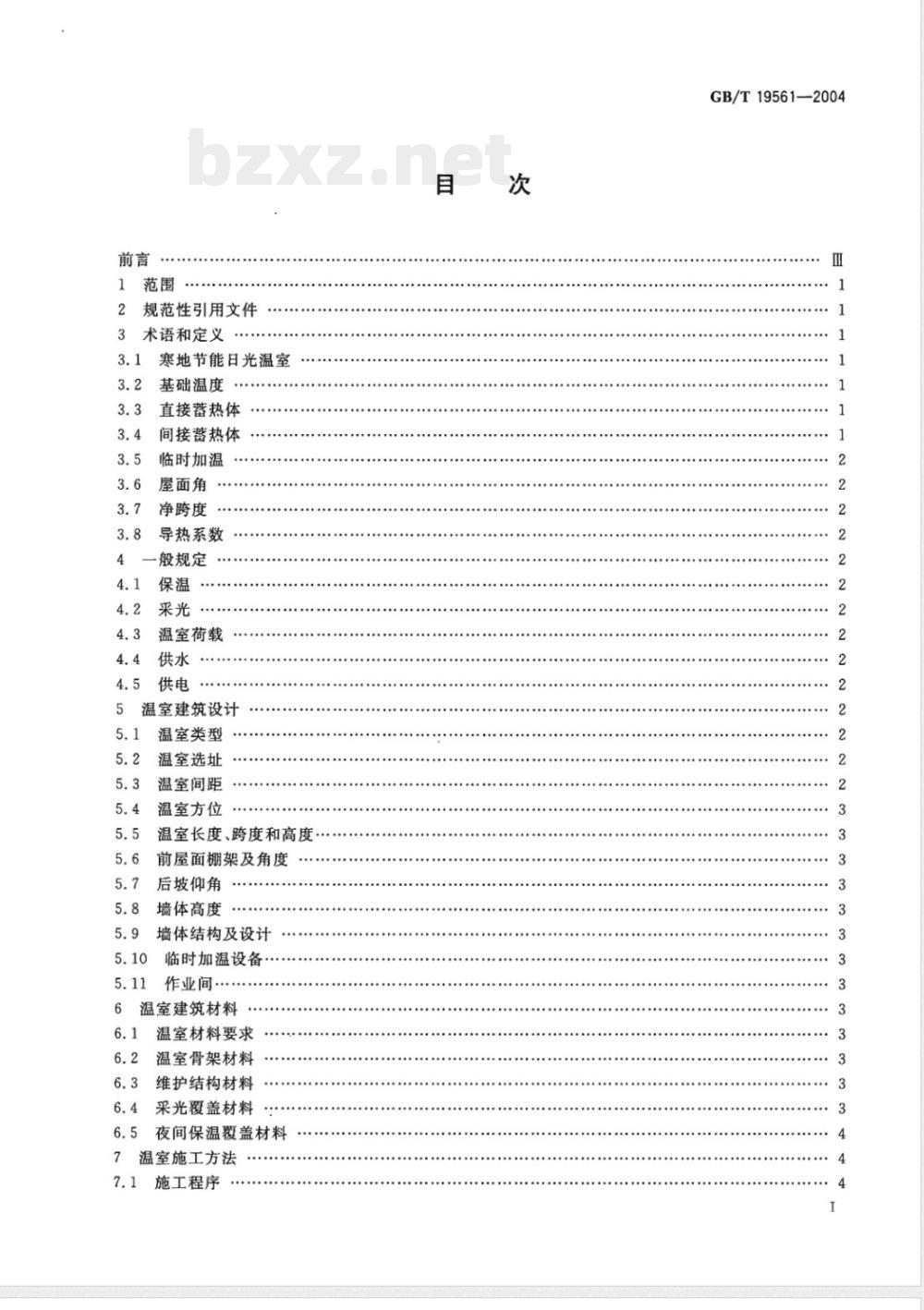

规范性引用文件
术语和定义
寒地节能日光温室
基础温度
直接蓄热体
间接蓄热体
临时加温
屋面角
净跨度
导热系数
般规定
温室荷载
温室建筑设计
温室类型
温室选址
温室间距
温室方位
温室长度、跨度和高度
前屋面棚架及角度
后坡仰角
墙体高度
墙体结构及设计
临时加温设备
作业间
温室建筑材料
温室材料要求
温室骨架材料
维护结构材料
采光覆盖材料
6.5夜间保温覆盖材料
温室施工方法
施工程序
GB/T19561—2004
GB/T19561—2004
温室土建施工方法
温室的钢架施工方法
8扣棚
温室质量要求
附录A（资料性附录)温室结构示意图A.1温室平面示意图
A.2温室剖面示意图
A.2.1单斜面前拱型温室剖面示意图A.2.2半圆拱型温室剖面示意图
附录B
（资料性附录）温室常用建筑材料的导热系数1
..............

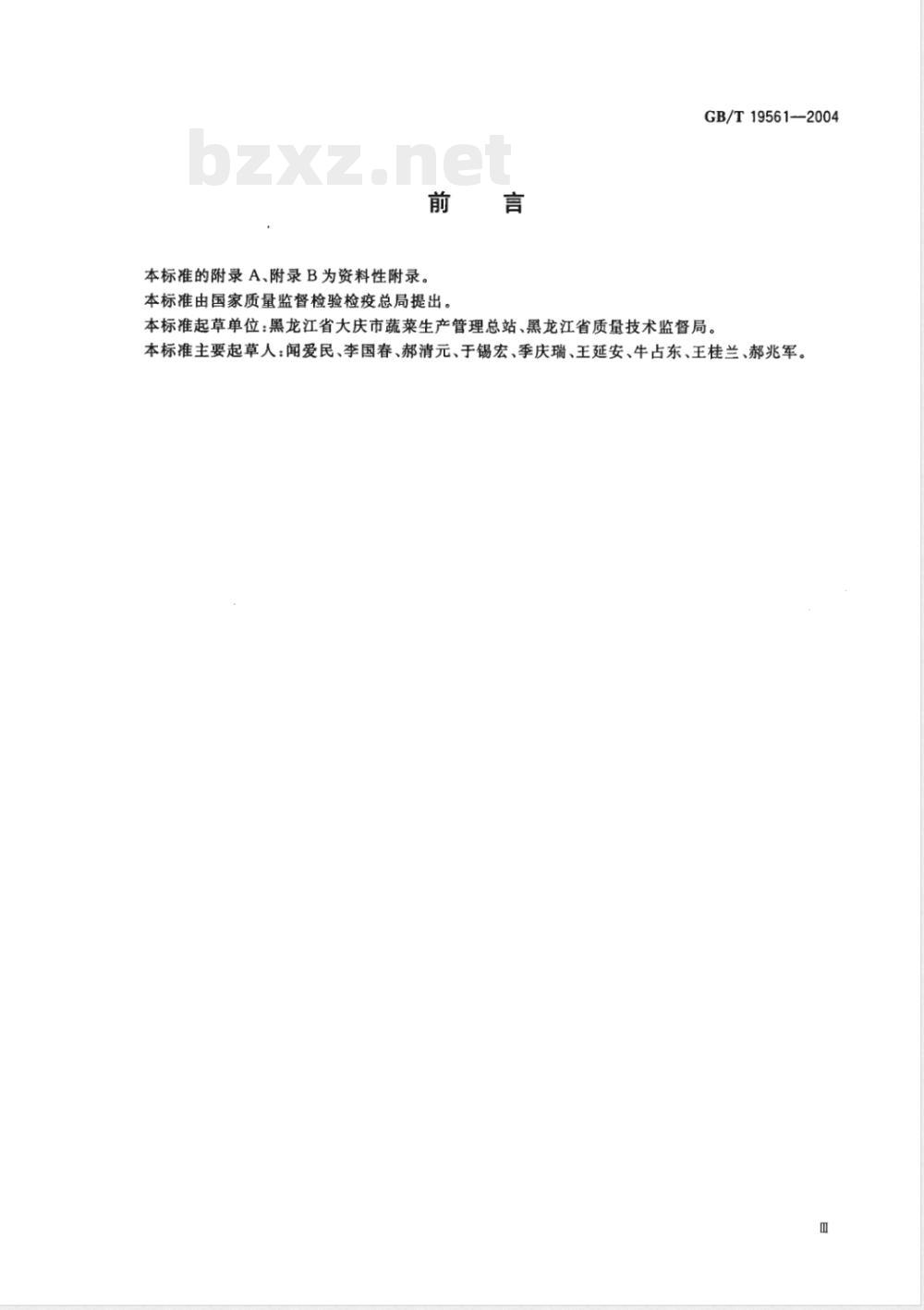

本标准的附录A、附录B为资料性附录。本标准由国家质量监督检验检疫总局提出。GB/T19561—2004
本标准起草单位：黑龙江省大庆市蔬菜生产管理总站、黑龙江省质量技术监督局。本标准主要起草人：闻爱民、李国春、郝清元、于锡宏、季庆瑞、王延安、牛占东、王桂兰、郝兆军。m

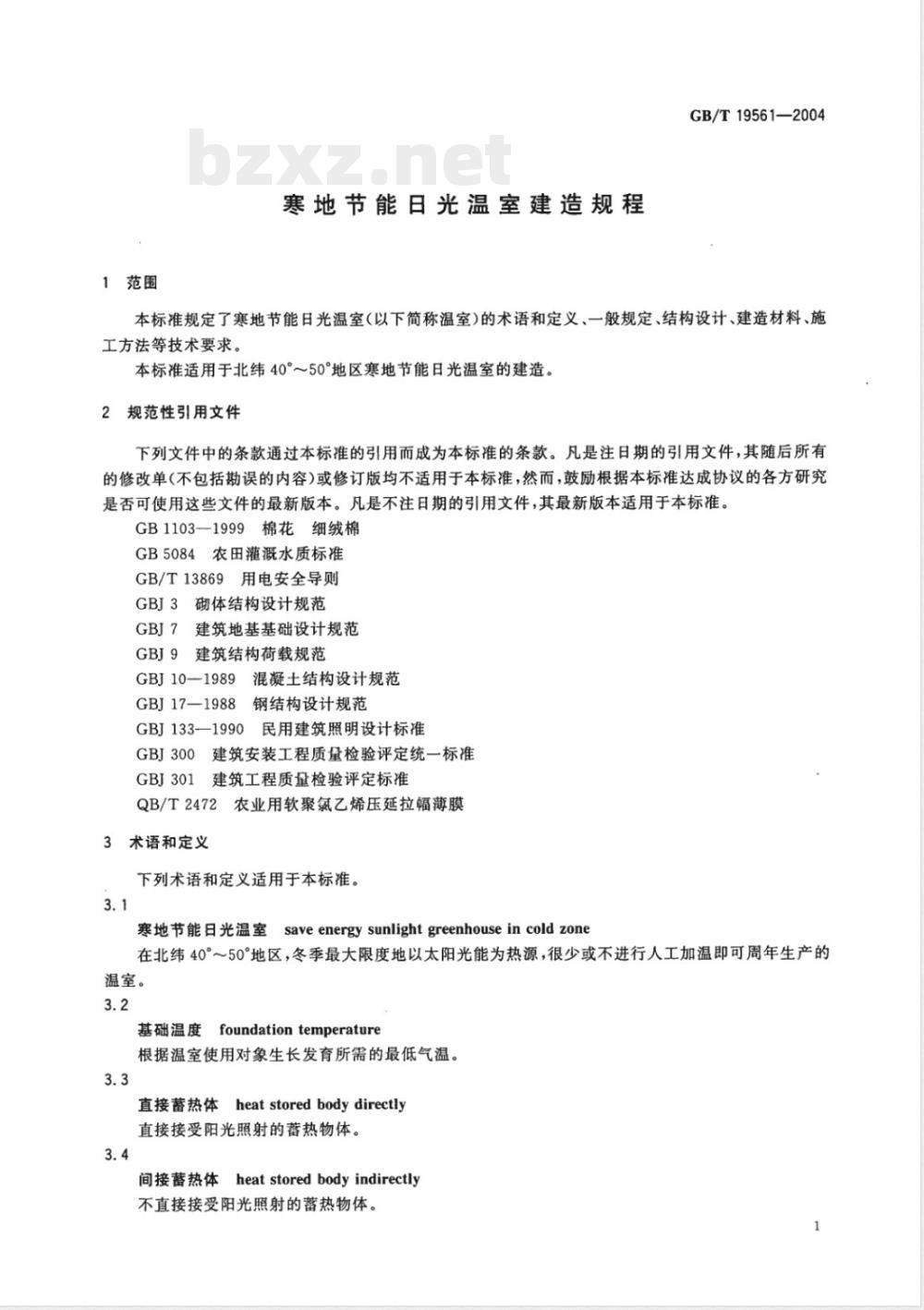

1范围
寒地节能日光温室建造规程
GB/T19561—2004
本标准规定了寒地节能日光温室（以下简称温室）的术语和定义、一般规定、结构设计、建造材料、施工方法等技术要求。
本标准适用于北纬40°～50°地区寒地节能日光温室的建造。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1103-1999棉花细绒棉
GB5084农田灌溉水质标准
GB/T13869用电安全导则
GBJ3砌体结构设计规范
GBJ7建筑地基基础设计规范
GBJ9建筑结构荷载规范
GBJ10-1989
混凝土结构设计规范
GBJ17—19884
钢结构设计规范
GBJ133—1990民用建筑照明设计标准建筑安装工程质量检验评定统一标准GBJ300
GBJ301
建筑工程质量检验评定标准
QB/T2472农业用软聚氯乙烯压延拉幅薄膜3术语和定义
下列术语和定义适用于本标准。3.1
寒地节能日光温室
saveenergysunlightgreenhouseincoldzone在北纬40°～50°地区，冬季最大限度地以太阳光能为热源，很少或不进行人工加温即可周年生产的温室。
基础温度foundationtemperature根据温室使用对象生长发育所需的最低气温。3.3
heat stored bodydirectly
直接蓄热体
直接接受阳光照射的蓄热物体。3.4
heat storedbodyindirectly
间接蓄热体
不直接接受阳光照射的蓄热物体。1
GB/T19561—2004
临时加温temporaryheating
温室内气温如低于基础温度，应由辅助供热设备向温室内增加热量，维持温室气温不低于基础温度。
屋面角houseangle
温室前屋面与水平线形成的夹角。3.7
净跨度
netspan
温室的净跨度是指自温室南侧内墙面到北墙内墙面之间的距离。3.8
heatcoefficient
导热系数
每单位时间内，在单位长度上温度降低1K时，单位面积上通过的热量。其单位是W/(m·K）。4一般规定
4.1保温
冬季晴朗天气，外界气温达一28℃以上，室内最低气温可保持在3℃以上，地表100mm深处地温可保持在6℃以上。
4.2采光
在冬至日晴天中午，温室中部1m高处的水平光照强度应达到50001x以上。4.3温室荷载
温室建筑结构荷载应符合GBJ9，温室最低应承受雪载0.5kN/m2，风载0.45kN/m2，温室后坡最低承载能力应达1.5kN/m2。
注：如巡特殊灾害性天气应及时防护。4.4供水
室内应有可靠的供水设备，宜采用恒压供水系统，水质应符合GB5084的要求。4.5供电
温室后坡或后墙上檐，架220V照明电主干线，温室内配电设备应齐全，供电应符合GB/T13869和GBJ301规定。
5温室建筑设计
5.1温室类型
按前屋面钢架形状不同，可分两种类型：a）单斜面前拱型（参见附录A.2.1)；b）半圆拱型（参见附录A.2.2)。5.2温室选址
温室应建造在地形开阔、地势较高、土壤肥沃、水源充足、排水良好、交通便利的地块上，温室的东、西、南方向30m内应没有高大遮光障碍物。5.3温室间距
两栋温室南北之间距离应不小于公式(1)计算的数值。L = H+0.5 × cosβ-(L +La)
式中：
L—温室间距，单位为米(m）；
H温室脊高，单位为米(m)；
α——冬至日当地上午10时太阳高度角；β—冬至日当地上午10时太阳方位角；L,—一温室后坡投影长度，单位为米(m)；Lz——温室后墙宽度，单位为米(m)。5.4温室方位
温室坐北朝南，东西延长，方位应采用当地真南偏东5°至偏西5°。5.5温室长度、跨度和高度
GB/T19561—2004
一般每栋温室长度50m~100m为宜，温室净跨度6m~6.8m。温室的高度为3.3m~3.9m。5.6前屋面棚架及角度
前屋面为半圆拱形钢架或单斜面前拱形钢架，棚架间距1m，前屋面棚架长6m～7m，前屋面角为30°~34。
5.7后坡仰角
后坡仰角为23°～26°。
5.8墙体高度
墙体高2.2m～2.5m。墙下毛石基础石高0.8m，基石下的砂垫层厚度应根据当地冻层和地下水深度而定。
5.9墙体结构及设计
墙体分内、中、外三层结构：内墙厚370mm，外墙厚240mm，中间保温层140mm，保温层宜采用100mm~120mm厚，容重为10kg/m2～16kg/m的聚苯乙烯泡沫塑料板（以下简称苯板）。墙体结构设计应符合GBJ3。
5.10临时加温设备
一般采用热风炉、沼气炉、煤炉、液化气炉或太阳能采暖等临时加温设备。5.11作业间
每栋温室靠东西墙一端或两栋温室中间，宜建一座作业间，面积、质量要求按实际需要设计。6温室建筑材料
6.1温室材料要求
温室建造选用材料应符合国家相关标准要求。6.2温室骨架材料
钢材采用一级圆钢，经防腐处理，棚架可选用上弦16mm，下弦14mm，斜撑12mm，横拉杆14mm。
6.3维护结构材料
6.3.1墙体
墙体采用异质复合结构，主要材料为烧结普通砖、水泥、砂、苯板等，墙体及后坡选材宜用导热系数小的蓄热能力强的材料。
6.3.2后坡
温室后坡宜采用木板、苯板、油毡纸、防水涂料等。6.3.3通风窗
通风窗宜设在温室后坡和后墙上，后坡每12m设-一个窗口紧靠内墙，规格为800mmX600mm，后墙通风窗距地面1.0m～1.3m，每6m设一个，材料宜用木板或塑钢。6.3.4备用烟道
根据不同的加温设备，宜适当设置备用烟道。6.4采光翼盖材料
宜采用耐低温、抗老化、无滴、透光好的多功能农用聚氯乙烯、醋酸乙烯薄膜等，但应符合相关国家3
GB/T19561—2004
标准。使用的覆盖材料宜选用符合QB/T2472规定的要求。6.5夜间保温覆盖材料
温室外保温应使用棉被，一般棉被长宜超出温室屋面长度0.8m，宽2m～3m，单被每平方米用棉不少于2kg为宜。棉花质量等级应符合GB1103一1999中4.1.1规定，四级棉以上要求，棉絮应弹开，用线拉网，网孔为100mm×100mm加对角线，牵针行距150mm。7温室施工方法
7.1施工程序
土建应先砌主体墙，后砌前沿暗墙，如安装卷被机，宜在钢架与预埋件交叉连接整体焊接完工后，再焊卷被机的立柱。
7.2温室土建施工方法
7.2.1温室基础
温室基础应采用毛石或红砖，毛石应采用M5.0水泥砂浆砌成，应采用浇混凝土地梁；地梁配筋可直接在毛石或砖基础上扎钢筋骨架，纵筋12mm圆钢12根，箍筋$6mm，每200mm设置一道，地梁断面0.8m×0.24m;地梁混凝土强度等级为C20。基础设计应符合GBJ7相关规定。7.2.2墙顶圈梁
墙顶圈梁与地梁施工方法相同，但宽度为0.74m，施工时应按间距1m下预埋件。7.2.3连接垛
在后墙上3m～6m应砌一连接砖垛。垛宽、厚为240mm×240mm，垛内应放拉筋。山墙的连接垛应从地梁砌至顶梁。
7.2.4空心墙
空心墙应采取“三一”砌法，即一层砂浆，三面刮浆，水泥砂浆应饱满，砂浆强度等级应大于M5.0，内外砖缝采用1：2砂浆勾缝。
7.2.5伸缩缝
温室主墙体应每隔50m留一道伸缩缝。7.3温室的钢架施工方法
7.3.1选用材料此内容来自标准下载网
温室选用钢材应符合相关国家标准。7.3.2焊接要求
钢架各焊接点，焊口应饱满、平滑；钢架模具应按设计的参数制作。下弦与水平梁焊接处，焊口应长出50mm；上弦与水平梁焊接处应切平。7.3.3棚架间设拉筋
棚架除上下两点应与预埋件焊接外，棚架与棚架之间应设四道水平拉筋。7.3.4温室后坡的施工
油毡防水层上包屋脊，下铺至挑檐；房檐应封闭，隔气层与木板用泡钉连接；钢骨架下端与墙中预埋件焊接。后坡通风窗宜用折叠式或翻板式窗扇。8扣棚
温室建好后应在当年霜冻前，选无风的晴天进行扣膜。薄膜的宽度宜超过屋面1.2m，长度宜超过东西墙客1m，四周应固定，每空压一线。9温室质量要求
温室建筑质量应符合GBJ300和GBJ301相关质量评定标准。4
A.1温室平面示意图（见图A.1)
1——温室外墙；
2—保温层；
3—内墙；
4-—棚架；
一温室山墙；
—暗墙及防寒沟；
7—压线预埋件；
8——作业间。
A.2温室面示意图
（资料性附录）
温室结构示意图
图A.1温室平面示意图
A.2.1单斜面前拱型温室剖面示意图（见图A.2)GB/T19561—2004
GB/T19561—2004
棉被；
2—棚架；
3—防寒苯板；
4暗墙；
5——温室后坡；
一顶梁；
7—内培；
8——外墙；
9——保温层；
10防寒土；
11-—地梁；
12-地基。
图A.2单斜面前拱型温室剖面示意图370140240
A.2.2半圆拱型温室剖面示意图（见图A.3）2
33°35
棚架上弦；
2—棚架下弦；
3-—暗墙；
双防寒沟，
温室后坡；
6—外墙；
一保温层，
8——内墙。
半圆拱型温室剖面示意图
GB/T19561—2004
单位为米
