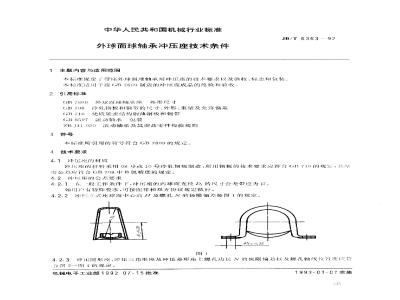

中华人民共和国机械行业标准 外球面球轴承冲压座技术条件 JB/T6363 1 范围 本标准规定了外球面球轴承用冲压座的技术要求，包括验收、标志、包装等方面，适用于按GB7809标准制造的冲压座成品的终检与验收。 2 规范性引用文件 本标准引用了以下文件： GB7809 外球面球轴承座外形尺寸、外形、重量及允许偏差； G3708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差； GB8597 滚动轴承包装； ZBJ11020 滚动轴承及其商品零件检验规则。 3 符号 本标准所引用的符号符合GB7809标准的规定。 4 技术要求 4.1 冲压座的材质 冲压座的材料应采用08号或10号冷轧钢板制造，钢板的技术要求应符合GB13710标准，厚度公差应符合GB108中B级精度的规定。 4.2 冲压座的公差要求 4.2.1 一般工作条件下，冲压座的内球面直径D的公差带应为±0.25。如有特殊要求，可按图样和双方协议执行。 4.2.2 冲压座的球面中心高H及螺孔N的极限偏差按图1的规定。 4.2.3 冲压座球面中心高和螺孔边长的极限偏差以及螺孔轴线位度按图2至图4的规定。 4.3 单片冲压座的内球形表面与承外球面的接触宽度不得小于1/4A。 4.4 冲压座应进行表面处理，如氧化、磷化、钝化或镀锌等，处理后的表面色泽应均匀一致。 4.5 冲压座的内球形表面应圆滑无伤痕。 4.6 冲压座不允许有缺口、锐角、毛刺或裂纹。 4.7 冲压座除应符合以上技术要求外，还应符合产品图纸的具体规定。 5 检查方法和验收规则 5.1 冲压座的球面直径D按两点测量法检查。 5.2 冲压立式座的球面中心高H按图5的示意图测量，测得h读数后按公式计算H值。 5.3 单片冲压座的内球形表面与轴承外球面的接触宽度采用样板检查，其他尺寸使用仪器或万能量具检查。 5.4 冲压座应按ZBJ11020验收，主要项目的可接受质量水平AQL值为2.5，次要项目为4.0，检查水平为一般检查水平I级。 6 标志、包装与储运 6.1 冲压座应标记型号和制造厂代号（或商标），标志的位置和尺寸应符合产品图纸规定。 6.2 经终检合格的成品冲压座应按GB8597标准进行包装。 6.3 商品冲压座在正常储运条件下，防锈期自出厂之日起计算，确保一年内不生锈。 附加说明： 本标准由全国滚动轴承标准化技术委员会提出，由机械电子工业部洛阳轴承研究所负责起草。本标准由杨映起草。
