JB/T 6367-1992
基本信息
标准号： JB/T 6367-1992
中文名称：保护拖链 型式尺寸
标准类别：机械行业标准(JB)
英文名称： Type and size of protective drag chain
标准状态：已作废
发布日期：1992-07-15
实施日期：1993-01-01
作废日期：2005-04-15
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用零部件>>J18链传动、皮带传动与键联结
关联标准
出版信息
页数：5页
标准价格：8.0 元
出版日期：1993-01-01
相关单位信息
标准简介
JB/T 6367-1992 保护拖链 型式尺寸 JB/T6367-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

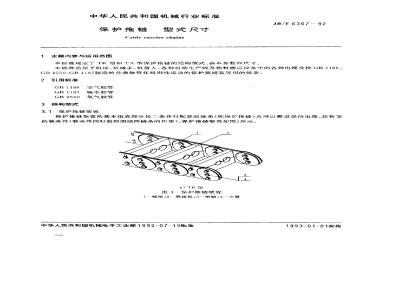

中华人民共和国机械行业标准
保护拖链wwW.bzxz.Net
型式尺寸
Cable carrier chains
1主题内容与适用范围
本标准规定了TK型和TA型保护拖链的结构型式、基本参数和尺寸、JB/T 6367-92
本标准适用于机床、机械手、机器人、各种自动生产线及物料搬运设备中的各种电缆及按GB1186、GB2550、GB1187制造的各类软管作规则性运动的保护拖链装置用的链条。2引用标准
GB1186空气胶管
GB1187
输水胶管
氧气胶管
GB 2550
3结构型式
3.1保护拖链装置
保护拖链装置的基本组成部分是二条并行配置的链条（称保护拖链）及用以敷设保持电缆、软管等的装夹件(装夹件同时起到固结两链条的作用）。保护拖链装置如图1所示。a）TK型
图1保护拖链装置
1-链板；2联接板；3—销轴；4--卡簧中华人民共和国机械电子工业部1992-07-15批准3-48
1993-01-01实施
3.2保护拖链
JB/T 6367-
b)TA型
续图1
保护拖链由两种基本零件，即链板和销轴组成（销轴为可拆卸式，因而带有卡环）。保护拖链的结构型式分为TK型和TA型、
TK型保护拖链的链板是弯板结构，两片链板用销轴固结成一个链节，链板的一一端有上下两条腰形孔，它与另一相邻链节的两定位销相匹配，以提供相邻两链节的回转及限位作用。TA型保护拖链的链板是弯板结构，两片链板用销轴固结成一个链节，链板的一端有缺口，它与另一相邻链板的端部凸起相匹配，以提供相邻两链节的回转及限位作用。保护拖链的链节结构型式与链板零件见图2、图3。Q
a）链节
b）链板
图2TK型保护拖链链节和链板
4基本尺寸
a）链节
JB/T 6367--92
b）链板
图3TA型保护拖链链节和链板
保护拖链的规格及尺寸应符合下表规定。链
标记示例
转弯半径
75,90,125,145
125,145，200,250,300
200,250,300,350
250,300,350,450,600
75.90,125,145
125,145,200,250,300
200,250,300,350
250,300,350450,600
链板高度
按本标准制造的链号为TK070、最小转弯半径为125mm的保护拖链：TK070-125JB/T 6367--92
附加说明：
链板厚度
本标准由机械电子工业部吉林工业大学链传动研究所提出并归口。本标准由无锡江南大学、吉林工业大学链传动研究所、无锡链条厂负贵起草。本标准主要起草人黄骥洪、李欣欣、王建中、钱光弼、陆贤英。350
销轴直径
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
