JB/T 6374-1992
基本信息
标准号： JB/T 6374-1992
中文名称：机械密封用碳化硅密封环 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for silicon carbide sealing rings for mechanical seals
标准状态：已作废
发布日期：1992-07-15
实施日期：1993-01-01
作废日期：2007-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：594998
标准分类号
中标分类号：机械>>通用零部件>>J22密封与密封装置
关联标准
替代情况：被JB/T 6374-2006代替
出版信息
出版社：机械工业出版社
页数：5 页
标准价格：8.0 元
出版日期：1993-01-01
相关单位信息
归口单位：合肥通用机械研究所
标准简介
本标准规定了机械密封用碳化硅密封环的技术要求、试验方法和检验规则等内容。 JB/T 6374-1992 机械密封用碳化硅密封环 技术条件 JB/T6374-1992 标准下载解压密码：www.bzxz.net

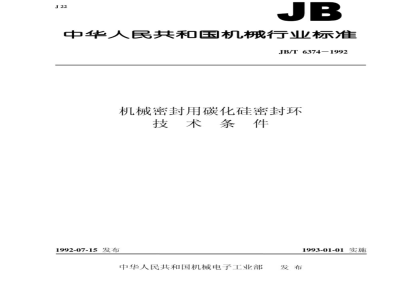

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T 6374-1992
机械密封用碳化硅密封环
技术条件
1992-07-15发布
中华人民共和国机械电子工业部1993-01-01实施
中华人民共和国机械行业标准
机械密封用碳化硅密封环
技术条件
主题内容与适用范围
JB/T 63741992
本标准规定了机械密封用碳化硅密封环的技术要求、试验方法和检验规则等内容。本标准适用于机械密封用反应烧结、无压烧结、热压碳化硅密封环（以下简称密封环）。引用标准
GB1184
GB2828
GB2997
GB3045
GB6569
产品分类
金属洛氏硬度试验方法
形状和位置公差
未注公差的规定
逐批检查计数抽样程序及抽样表（适用于连续批的检查）致密定形耐火制品显气孔率、体积密度和真气孔率试验方法碳化硅化学分析方法
工程陶瓷弯曲强度试验方法
根据不同工艺制造的密封环分类及代号见表1。表1
密封环类别
技术要求
反应烧结碳化硅
各类密封环的化学成分应符合表2的规定。各类密封环的主要力学性能应符合表3的规定无压烧结碳化硅
热压碳化硅
密封环不允许有裂纹、杂质等影响使用性能的缺陷，密封环的密封端面不允许有划痕。密封环的密封端面平面度公差为0.0009mm，其表面粗糙度参数R。值为0.2uμm。表2
化学成分
碳化硅含量
游离硅含量
密封环与辅助密封圈接触部位的表面粗糙度参数R值为3.2um。HPSC
密封环的密封端面对于辅助密封圈接触端面的平行度为GB1184中规定的7级公差。%
密封环的密封端面对于辅助密封圈接触的外圆或内孔的垂直度为GB1184中规定的7级公差。4.7
密封环与辅助密封圈接触的外圆或内孔的尺寸公差带为h8或H8。机械电子工业部1992-07-15批准1993-01-01实施
体积密度
显气孔率
弯曲强度
试验方法
HRA(HS)
JB/T6374-1992
2.95~3.10
>88(100)
化学成分测定按GB3045的规定进行。体积密度、显气孔率测定按GB2997的规定进行。弯曲强度测定按GB6569的规定进行。硬度测定按GB230的规定进行。
平面度用I级平面平晶和单色光源干涉法测量。表面粗糙度用粗度测量仪测量或样块比较法检查。表面缺陷用直观法检查。
检验规则
3.10~3.17
密封环经制造厂质量检验部门检验硬度、尺寸公差、形位公差、外观质量等，技术要求合格后方6.1
能出厂。
产品按GB2828中规定的正常检查一次抽样方案抽样检查，特殊检查水平S一4，AQL为4.0，6. 2
检验合格方能出厂。
6.3在工艺或原材料变更时，应按技术要求的全部内容进行测定。7
标志、包装、运输和贮存
密封环的非工作面应注明制造厂商标或代号。密封环的包装应保证其在运输和贮存过程中不致损伤。7.2
7.3产品出厂应用木箱或纸箱包装，箱外应有“小心轻放”、“严防受潮”等字样。箱内应有装箱单，其上注明：
制造厂名称和商标；
b．产品名称及型号规格；
c.批号：
d.数量和重量；
e.标准编号：
f.出厂日期。
产品出厂应附有合格证。
7.5产品应贮存在清洁、干燥的仓库内。2
人民共
机械行业标准
机械密封用碳化硅密封环
技术条件
JB/T 63741992
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）bzxz.net
开本880×12301/16
印张1/4字数4.000
1993年1月第一次印刷
1993年1月第一版
印数1-500
定价2.00元
机械工业标准服务网：http=//www.JB.ac.cn6619
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
