首页 > 机械行业标准(JB) > JB/T 6392.2-1992 起重机车轮 技术条件
JB/T 6392.2-1992

基本信息

标准号: JB/T 6392.2-1992

中文名称:起重机车轮 技术条件

标准类别:机械行业标准(JB)

英文名称: Crane wheel technical conditions

标准状态:已作废

发布日期:1992-07-14

实施日期:1993-07-01

作废日期:2008-11-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:KB

标准分类号

中标分类号:机械>>通用机械与设备>>J80起重机械

关联标准

替代情况:原标准号GB 4628-1984;被JB/T 6392-2008代替

采标情况:DIN 15072-1977 NEQ DIN 15093-1982 NEQ

出版信息

出版社:机械工业出版社

页数:3页

标准价格:8.0 元

出版日期:1993-07-01

相关单位信息

起草人:汪德宝、杨寿发、王根镐

起草单位:上海起重机运输机械厂

归口单位:机械电子工业部北京起重运输机械研究所

提出单位:机械电子工业部北京起重运输机械研究所

发布部门:中华人民共和国机械电子工业部

标准简介

本标准规定了起重机用转轴式圆柱车轮的技术要求和检验规则。标准适用于桥、门式起重机和治金起重机用的圆柱车轮(以下简称车轮)。其他起重机用的车轮亦可参照使用。 JB/T 6392.2-1992 起重机车轮 技术条件 JB/T6392.2-1992 标准下载解压密码:www.bzxz.net

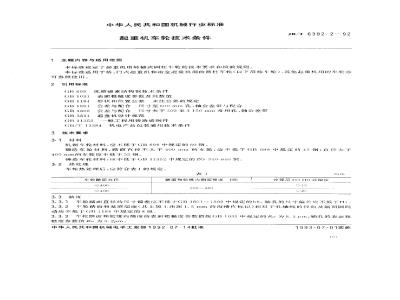

标准图片预览



标准内容

中华人民共和国机械行业标准
起重机车轮技术条件
1主题内容与适用范围
本标准规定了起重机用转轴式圆柱作轮的技术要求和检验规则JB/T 6392.2.-.92
本标准适用于桥、门式起重机和冶金起重机用的圆柱车轮(以下简称作轮)。其他起重机用的车轮亦可参照使川。
2引用标准
GB699优质碳素结构钢技术条件
GB1031
GB1184
GB1801
GB1802
GB3811
GB 11352
表面粗糙度参数及其数值
形状和位置公差未注公差的规定公差与配合尺寸至500)mm孔、轴公差带与配合公差与配合尺寸大于500至3150mm常用孔、轴公差带起重机设计规范
一般工程用铸造碳钢件
GB/T13384机电产品包装通用技术条件3技术要求
3.1材料
轧制车轮材料应不低于GB699中规定的60钢。锻造车轮材料,踏面直径不大于400mml的车轮,应不低于GB699中规定的45钢;直径大于400mm的车轮应不低于55钢。
铸造车轮材料,应不低于GB11352中规定的ZG340-640钢。3.2热处理
车轮热处理后,应符合表1的规定。裘
车轮踏面直径
3.3精度
踏面和轮缘内侧面硬度HB
300-380
淬硬层260E113处深度
3.3.1车轮踏面直径的尺寸偏差应不低于GB1801~1802中规定的h9。轴孔的尺寸偏差应不低于H7,3.3.2年轮踏面和基准端面(其上加1出深1.5mm的沟槽作标记)扣对于孔轴线的径向及端面圆跳动应不低于31184中规定的8级
3.3.3车轮踏面和轮缘内侧面的表面粗糙度参数值按GB1031中规定的Ru为6.31m.轴孔的表面粗糙度参数值Ru为3.2um,
中华人民共和国机械电子工业部1992-07-14批准1993-07-01实施
3.4成品车轮的表面质量
JB/T 6392.2 92
3.4.1车轮的表面不得有裂纹:
3.4.2铸造车轮表面的砂眼、气孔、来渣等缺陷不得超过表2的规定。表2
缺陷位置
端面及
非切削加面
踏面及
轮缘内侧面
缺陷当量真徐wwW.bzxz.Net
DS500: 1
D>500:1.5
注:为缺荫处壁厚.1)为车轮踏面直径。缺陷深度
最大为10
3.4.3车轮踏面和轮缘内侧面上的缺陷不允许焊补4承载能力
车轮的承载能力应按(:133811中的有关规定进行计算。5检验规则
缺荫数
(处)
缺陷阅跳
5.1每个车轮应根据本标准规定的除淬硬层深度外的所有项门.按产品图样进行逐项检验,净个项打均应合格。
5.2深硬层深度的检验每年应按千分之一(但不少于.·个)抽验。如有不合格者,允许加倍检验次-加倍检验必须全部合格。
5.3车轮踏面和轮缘内侧面硬度和淬硬层深度的检测方法如下:踏面和轮缘内侧面硬度检验时,川硬度计在车轮踏面下沿圆周等分测3点,其中两点合格即为合格;
测定率硬层深度时,将车轮用气割割开(为消除热影响区.如工余量室少为20mm).再加」成b.
径向部面试样。从踏面开始,用硬度计沿径向每隔2~5mm测点测出硬度为260HB处的深度.刚为淬硬层深度。
6标志、包装
6.1检验合格的车轮在其基准端面上应冲打工厂检验合格标志(印记)。6.2车轮的切削加工表面应涂以防锈油,其他表面均涂以防锈漆。6.3车轮的包装应符合(G13/T13384中的有关规定。附加说明:
本标准由机械电子1.业部北京起重运输机械研究所提出并口。本标准由上海起重运输机碱厂负责起草。本标准主要起草人:汪德宝、杨寿发、正根稿102
