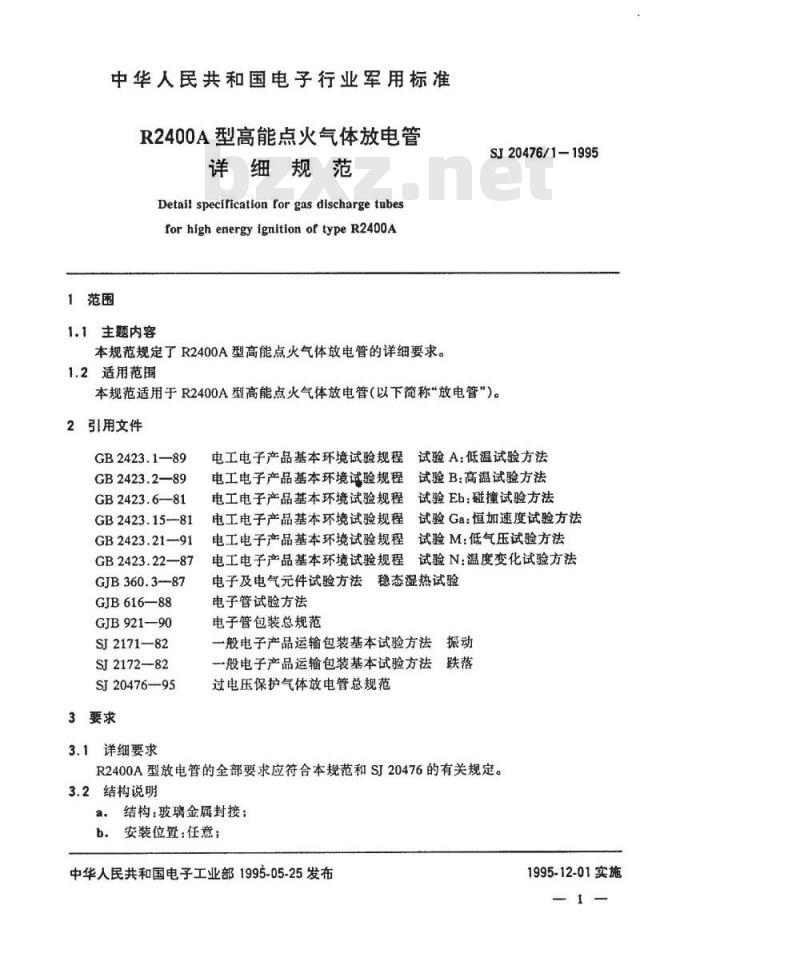

中华人民共和国电子行业军用标准FL5960
SJ20476/1-1995
R2400A型高能点火气体放电管
详细规范
Detail specification for gas discharge tubesfor high energy ignition of typeR2400A1995-05-25发布
1995-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准R2400A型高能点火气体放电管
详细规范
Detail specirication for gas discharge tubesforhigh energy ignition of typeR2400A1范围
1.1主题内容
本规范规定了R2400A型高能点火气体放电管的详细要求。1.2适用范围
SJ20476/1-1995
本规范适用于R2400A型高能点火气体放电管（以下简称“放电管”）。2引用文件
GB2423.1—89
GB2423.2—89
GB2423.6--81
GB2423.15-81
GB2423.21—91
GB2423.22—87
GJB360.3-87
GJB616—88
GJB921-90
SJ2171—82
SJ2172-82
SJ20476-95
3要求
3.1详细要求
电工电子产品基本环境试验规程试验A：低温试验方法是试验B：高温试验方法
电工电子产品基本环境试验规程电工电子产品基本环境试验规程电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验Eb：碰撞试验方法
试验Ga：恒加速度试验方法
试验M：低气压试验方法
电工电子产品基本环境试验规程试验N：温度变化试验方法电子及电气元件试验方法稳态湿热试验电子管试验方法
电子管包装总规范
一般电子产品运输包装基本试验方法振动一般电子产品运输包装基本试验方法跌落过电压保护气体放电管总规范
R2400A型放电管的全部要求应符合本规范和SJ20476的有关规定。3.2结构说明
2。结构：玻璃金属封接；
b.安装位置：任意：
中华人民共和国电子工业部1995-05-25发布1995-12-01实施

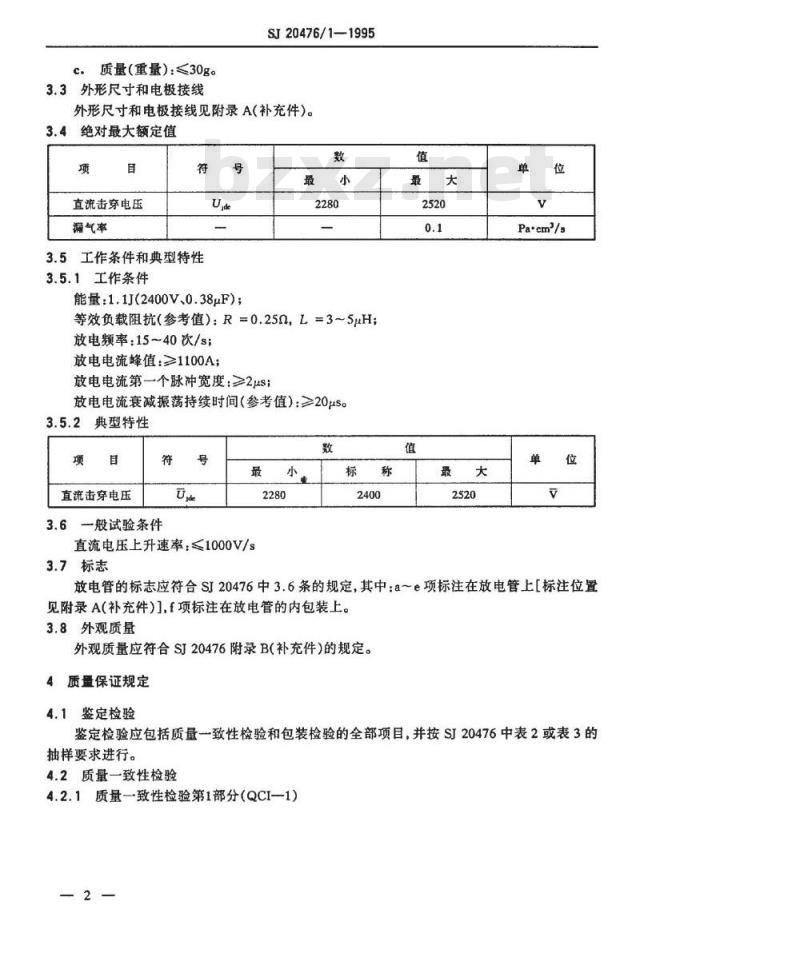

c，质量（重量）：≤30g。
3.3外形尺寸和电极接线
SJ20476/1-1995
外形尺寸和电极接线见附录A（补充件）。3.4绝对最大额定值
直流击穿电压
漏气率
3.5工作条件和典型特待性
3.5.1工作条件
能量：1.1J(2400V、0.38μF)；段
等效负载阻抗（参考值)：R=0.250，L=3~5μH；放电频率：15~40次/s
放电电流峰值：≥1100A；
放电电流第一个脉冲宽度：≥2us;放电电流衰减振荡持续时间（参考值）：≥20μS。3.5.2典型特性
直流击穿电压
3.6一般试验条件
直流电压上升速率：≤1000V/s
3.7标志
放电管的标志应符合SI20476中3.6条的规定，其中：a～e项标注在放电管上[标注位置见附录A（补充件）]f项标注在放电管的内包装上。3.8外观质量
外观质量应符合SJ20476附录B(补充件)的规定。4质量保证规定
4.1鉴定检验
鉴定检验应包括质量一致性检验和包装检验的全部项目，并按SJ20476中表2或表3的抽样要求进行。
4.2质量一致性检验
4.2.1质量一致性检验第1部分（QCI一1)）2

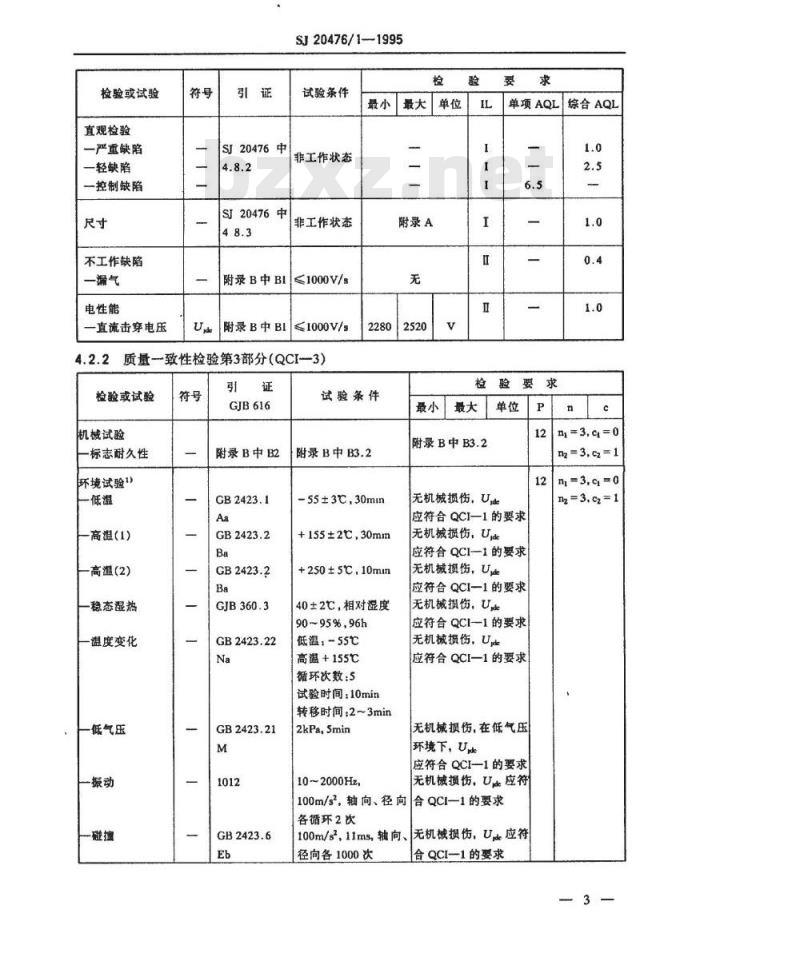

检验或试验
直观检验
一严重缺陷
一轻缺陷
一控制缺陷
不工作缺陷
一漏气
电性能
一直流击穿电压
SJ20476中
SJ20476中
SJ20476/11995
试验条件
非工作状态
非工作状态
附录B中BI≤1000V/s
附录B中BI
≤1000V/s
质量-致性检验第3部分（QCI-3）检验或试验
机械试验
一标志耐久性
环境试验\)
一低温
一高温（1）
一高温（2)
一稳态显热
一温度变化
一低气压
一振动
一碰撞
GJB616
附录 B中 B2
GB2423.22
GB2423.21
附录A
试验条件
综合AQL
单项AQL
检验要求
附录B中B3.2
附录B中B3.2
无机械损伤，Ua
-55±3C.30mm
应符合QCI—1的要求
无机械损伤，Ulae
+155±2C,30mm
应符合QCI-1的要求
+250±5℃.10mm
40±2℃，相对湿度
90~95%96h
低温，-55℃
高温+155℃
循环次数：5
试验时间：10min
转移时间：2~3min
2kPa,5min
10～2000Hz，
无机械损伤，U
应符合QCI—1的要求
无机械损伤，U
应符合QCI-1的要求
无机械损伤，U
应符合 QCI-1的要求
无机械损伤，在低气压
环境下，U
应符合QCI—1的要求
无机被损伤，U.应符
100m/s，轴向、径向
合QCI—1的要求
各循环2次
100m/s11ms，轴向、
径向各1000次
无机械损伤，U应符
合QCI-1的要求
n=3,c=0
nz=3,c2=1
n=3,c=0
nz=3,c2=1

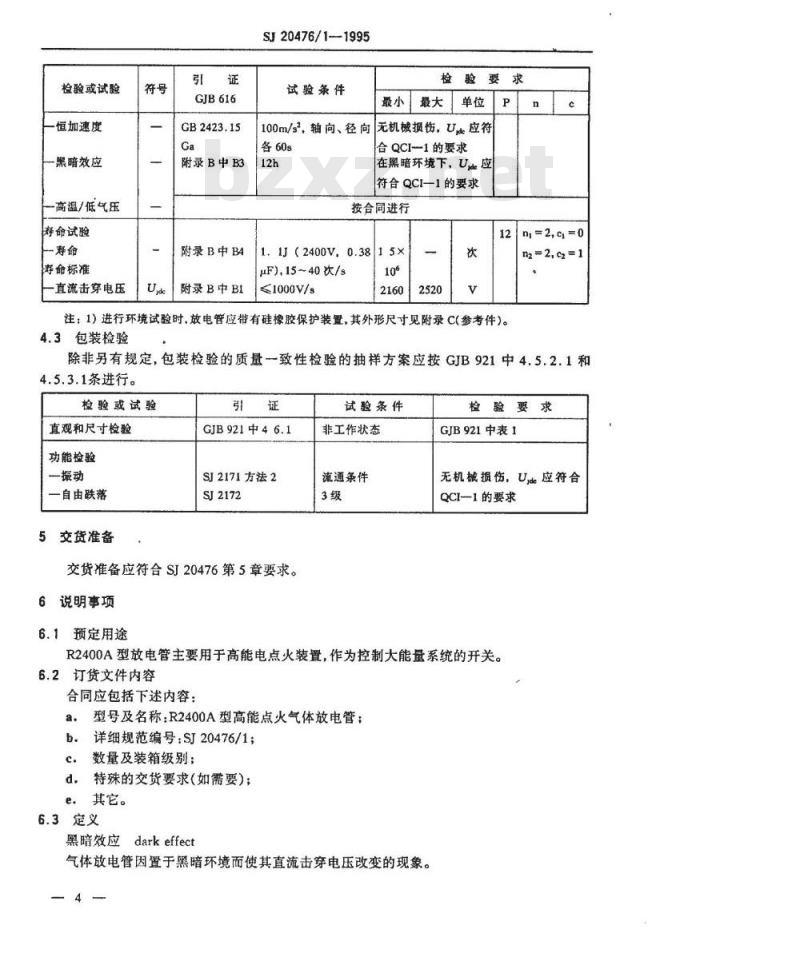

检验或试验
一恒加速度
-黑暗效应
一高温/低气压
筹命试验
一寿命
寿命标准
一直流击穿电压
GJB616
GB2423.15
附录B中B3
附录B中B4
附录B中B1
SJ20476/1--1995
试验条件
最小最大
100m/s，轴向、径向无机械损伤，U起应符各60s
合QCI1的要求
在黑暗环境下，U应
符合QCI—1的要求
按合同进行
1.IJ(2400V.0.38
μF),15~40次/s
≤1000V/s
注：1）进行环境试验时，放电管应带有硅橡胶保护装置，其外形尺寸见附录C（参考件）。4.3包装检验
n=2,c,=0
n2=2,c2=1
除非另有规定，包装检验的质量一致性检验的抽样方案应按GJB921中4.5.2.1和4.5.3.1条进行。
检验或试验
直观和尺寸检验
功能检验
一振动
自由跌落
交货准备
GJB921中46.1
SJ2171方法2
SJ2172
交货准备应符合SJ20476第5章要求。6说明事项
6.1预定用途
试验条件
非工作状态
流通条件
检验要求
GJB921中表1
无机械损伤，U应符合
QCI-1的要求
R2400A型放电管主要用于高能电点火装置，作为控制大能量系统的开关。6.2订货文件内容
合同应包括下述内容：
型号及名称：R2400A型高能点火气体放电管；详细规范编号：SJ20476/1；
数量及装箱级别；
d。特殊的交货要求（如需要)；其它。
6.3定义
黑暗效应
darkeffect
气体放电管因置于黑暗环境而使其直流击穿电压改变的现象。-4
附录A（标准的附录）
A1外形图
外形图见图A1。
制造编号
M3深6
A2电极接线图
电极接线图见图A2。
放电管及其附件的结构与尺寸
外形图
电极接线图
附录B（标准的附录）
B1直流击穿电压测试方法
补充的试验方法
注：允许使用与本测试方法等效的替代法。若有异议，则以本测试方法为准。B1.1测试电路图
测试电路图如图B1所示。
图B1直流击穿电压测试电路图
G1——可调电源：
R1—碳膜电阻器，电阻值为10M2;R2-
一负载电阻器，电阻值为0.25Q；C1电容器，电容量为4μF；
PV1-直流电压表，量程为0～3kV：V1——硅整流堆2DL10/1;
一被测放电管。
B1.2测试程序
B1.2.1将放电管接入测试电路，对放电管施加上升速率不大于1000V/s的直流电压。B1.2.2记录放电管击穿时的电压值。同一放电管应测试三次，每次测得的数据均应在合格范围内，连续三次所测数据的B1.2.3
最大值即为被测管的直流击穿电压。同一放电管相邻两次测试的时间间隔应不小于1min。B2标志耐久性试验方法
B2.1试验程序
将被试管用脱脂棉在标志区域转动或摩擦5次。非打印标志不需要进行此项试验。B2.2检验要求
经试验后，若商标、型号等标志难以辨认清楚，则认为被试管不合格。B2.3样品管的处理
顺利通过上述试验的放电管，可以退回原批量之中，而未通过上述试验的放电管，应在退-6Www.bzxZ.net
SJ20476/1—1995
回原批量中之前重新打上标志并重新进行上述试验。B3黑暗效应试验方法
B3.1试验程序
B3.1.1将放电管放入密闭的铅皮箱，相邻放电管之间用铅皮隔开。B3.1.2放电管在铅皮箱内放置12h。B3.1.3放电管留在铅皮箱内测试直流击穿电压。B4寿命试验方法
B4.1试验电路图
试验电路图如图B2所示。
图B2寿命试验电路图
一可调电源；
一碳膜电阻器，电阻值为10MQ；一等效负载电阻器，电阻值为0.250；C1—电容器，电容量为0.38uF；L1——分布电感，电感量为3~5μH;V1--硅整流堆2DL10/1；
一被测放电管。
B4.2测试程序
B4.2.1将放电管接入测试电路，对放电管施加直流电压。使放电管在3.5.1条规定的条件下工作。B4.2.2
B4.2.3在寿命试验首尾应测试直流击穿电压，且在寿命试验过程中，每间隔5h测试一次。附录C(标准的附录)
C1硅橡胶保护装置外形结构
硅橡胶保护装置外形结构
硅橡胶保护装置的外形结构见图C1。29
图C1硅橡胶保护装置外形结构图附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营四四0四厂起草。
本规范主要起草人：周绍生、刘中荣。计划项目代号：B31023。
