ICS71.100.20
备案号：28392-—2010

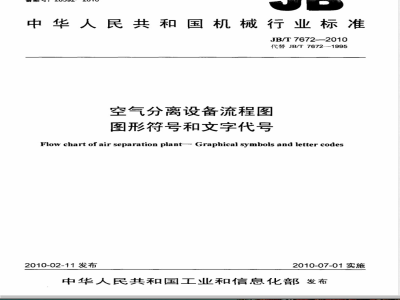

中华人民共和国机械行业标准　JB/T 7672-—2010
代替JB/T7672-1995
空气分离设备流程图此内容来自标准下载网
图形符号和文字代号
Flow chart of air separation plant-- Graphical symbols and letter codes2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，
2规范性引用文件
一般规定
设备、机器系统图形符号
精馏塔和塔器表
换热设备..
空气预冷设备（系统）
容器及其他设备
贮槽及贮罐
自控阀门
管线及管线附件
管路的一般连接形式.
阀门与管路的一般连接形式
设备、机器系统文字代号.…
管道及阀门编号.
管道编号
阀门编号.
测量控制点代号
测量控制系统图形符号
测控点.
工艺测量管线和气、电信号管线报警及联锁在测量点符号外附加代号分析测量点的附加代号
多台设备测量点符号
附加设备的符号.
取样连接.
JB/T7672--2010
JB/T7672-2010
本标准代替JB/T7672一1995《空气分离设备流程图图形符号和文字代号》。
本标准与JB/T7672—1995相比，主要变化如下：-增加了4.1精馏塔中的图形符号：修改了4.2换热器中的图形符号；修改了4.3空气预冷系统中的图形符号；—增加了4.7阀门中图形符号：
-增加了4.8自控阀门的图形符号；-增加了4.9管线及管线附件符号：增加了5设备、机器系统文字代号：一修改了6.1.1管道编号：
一修改了7测量控制点代号。
本标准由中国机械T业联合会提出。本标准由机械I\业气体分离与液化设备标准化技术委员会归口。本标准起草单位：杭州杭氧股份有限公司。本标准主要起草人：施金勇、周芬芳、萧晓明。本标准所代替标准的历次版本发布情况为：-JB/T7672—1995。
1范围
空气分离设备流程图
图形符号和文字代号
本标准规定了空气分离设备流程图的图形符号利文字代号。JB/T7672—2010
本标准适用于绘制空气分离设备的流程图、系统图及编写技术文件等。对绘制其他气体分离、液化和提取设备的流程图及编写技术文件等可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4457.4机械制图图线（GB/T4457.4—2002，ISO128-24：1999，MOD）GB/T4458.4
机械制图尺寸注法
管路系统的图形符号管路
GB/T6567.2技术制图
GB/T6567.4技术制图
3一般规定
管路系统的图形符号阀门和控制元件3.1本标准中的图形符号一般用粗实线绘制，图线宽度b应符合GB/T4457.4的规定，对管路、管件、阀门及测量控制元器件等，允许用细实线（图线宽度约b/3）绘制。在同一图样上，图形符号的各类图线型式及宽度应分别保持一致。3.2文字代号应按直体书写，笔划宽度约为字体高度的1/14。3.3图形符号允许组合，位置允许转动。3.4绘制图形符号时，可按本标准所示图例按比例放大或缩小。3.5在标准中没有提供的，各单位可自行作出补充。4设备、机器系统图形符号
精馏塔和塔器表
筛板塔
填料塔
图形符号
包括对流型、环流型等传热
和传质用的筛板精馏塔
包括各类填料的精馏塔
JB/T7672-2010
4.2换热设备
管式冷凝蒸发器
板翅式冷凝蒸发器
双层冷凝蒸发器
卧式冷凝蒸发器
二股流换热器
一股流换热器
多股流换热器
液化器
列管式换热器
图形符号
图形符号
(续）
管间沸腾与管内冷凝的管式
冷凝蒸发器
在板翅式换热器内进行换热
的冷凝蒸发器
双层冷凝蒸发器，每层由多
个板式单元组成
把冷凝蒸发器内多个板式单
元排列在卧式的圆简内
包括逆流、并流、错流型：股流体的换热器
包括逆流、并流、错流型三股流体的换热器
多股流体进行换热的换热器
包括逆流、并流、错流型将气体液化的换热器
冷热流体进行换热的换热器，管子焊在管板上
绕管式换热器
空浴式气化器
（空温式气化器）
水浴式气化器
水冷却器
蒸汽加热器
电加热器
4.3空气预冷设备（系统）
喷淋式空气冷却塔
塔板式空气冷却塔
填料式空气冷却塔
图形符号
图形符号
JB/T7672—2010
(续）
冷热流体进行换热的换热器。
多根管了由中心筒绕至多层。
管了有光管和翅片管之分。
管内液体与管外空气换热，使之气化的换热器
管内低温液体被水加热气化的换热器
用水冷都气体的换热器
用蒸汽加热气体的换热器
用电加热气体的换热器
喷淋的水直接与空气接触的空气冷却塔
空气穿过塔板的空气冷却塔
空气穿过填料的空气冷却塔
JB/T7672—2010
混合式空气冷却塔
塔板式水冷却塔
填料式水冷却塔
4.4容器及其他设备
立式干燥器、吸附器、
纯化器
卧式干煤器、吸附器、
纯化器
立式径流吸附器
过滤器（或称锥形过滤
空气过滤器
图形符号
图形符号
(续）
低温水和常温水同时冷却空气的空气冷却塔
A：喷淋+穿流板
B：穿流板+填料
污氮穿过塔板型的水冷却塔
A：带抽风机的填料式水冷却塔
B：不带抽风机的填料式水冷却塔说明
器内填充干燥剂、吸附剂，用以清除空气中水分、二氧化碳和碳氢化合物及其他气体杂质，结构为立式
器内填充干燥剂、吸附剂，用以清除空气中水分、二氧化碳和碳氢化合物及其他气体杂质，结构为卧式
空气底部进入，先导向周边，后径向穿过吸附层至圆心，出心筒向上部引出。再生时汀氮与空气流向成逆向排出
过滤元件为金属织网
过滤元件为带状的织物
干带式空气过滤器
袋式空气过滤器
自洁式空气过滤器
蓄热器
“波分离器
灌充器
水封器
消声器
图形符号
JB/T7672—2010
(续）
过滤元件为带状的织物
过滤元件为袋状的织物
白动清除过滤元件上的灰尘
用以贮蒂热量
将“气流中的液滴分离出来
各种气体产品充瓶用的灌充器
利用水柱压力将气体封佳
（体放空用消声器
JB/T7672—2010
4.5贮槽及贮罐
管道消声器
消声坑
消声塔
液氧喷射蒸发器
喷射器（排液蒸发器）
阻火器
触媒炉
气体购罐及缓冲
图形符号
图形符号
气体管道消声
(续）
利用地下坑道雨设置的消声器
消声元件为钢体，基础为钢筋
混凝土结构
少量液氧通过喷射器与氧气流相混合而发用
利用蒸汽或空气使排放的低温液体汽化
阻挡火焰的设备
内装催化剂，以催化反应法脱除混合气体中的某种气体或杂质
购存及缓冲气体的容器
4.6机器
低温液体处槽
低温液体槽车
大型低温液体处
湿式贬气相
电动机
发电机
离心式低温液
往复式低温液
真空泵
透平压缩机
a)卧式
图形符号
b)立式
图形符号
c)球形
JB/T7672-—2010
(续）
贮存低温液体的固定式真
窄绝热容器
此存低温液体的移动式真
密绝热容器
采用粉末绝热的大型低温
液体容器
贮存气体的容器
包括同步或异步及微型交直流电动制动透平膨胀机用
液体由开口端进，闭口端出
液体由开口端进，闭口端出
水由开口端进，闭口端山
气体出开口端进，闭口端出
小端表示压缩气体出
JB/T7672—2010
活赛式压缩机
膜式压缩机
螺杆压缩机
带电机风机
蒸汽轮机
透平膨胀机
往复式膨胀机
增压或风机制
动透平膨胀机
电动机制动透
平膨胀机
冷冻机纽
阁形符号
小端表示压缩气体
小端表示压缩气体出
小端表示压缩气体出
小端表示鼓风气体册
小端表示蒸汽进口
大端表示蒸汽出口
(续）
大端表示膨胀后低压气体出
大端表示膨胀后低压气体出
小端表示高压端
人端表示低压端
小端表示商压端
大端表示低压端
一种流体和冷冻机制冷工质的换热注：根据设计需要，表中各设备带电动机图形可以画成不带电动机图形，或不带电动机的图形两成带电动机的图形。
4.7阀门
冷角阀
图形符号
说明与参考标准
GB/T6567.4
GB/T6567.4
