基本信息

标准号: JB/T 8513-2010

中文名称:滚动轴承 带座外球面球轴承 分类

标准类别:机械行业标准(JB)

标准状态:现行

发布日期:2010-02-11

出版语种:简体中文

下载格式:.rar .pdf

下载大小:4462077

相关标签: 滚动轴承 带座 球面 分类

标准分类号

关联标准

替代情况:替代JB/T 8513-1996

出版信息

出版社:机械工业出版社

标准价格:0.0 元

出版日期:2010-07-01

相关单位信息

发布部门:中华人民共和国工业和信息化部

标准简介

本标准规定了带座外球面球轴承的分类方法、分类及其结构型式。本标准适用于带座外球面球轴承的分类。 JB/T 8513-2010 滚动轴承 带座外球面球轴承 分类 JB/T8513-2010 标准下载解压密码:www.bzxz.net

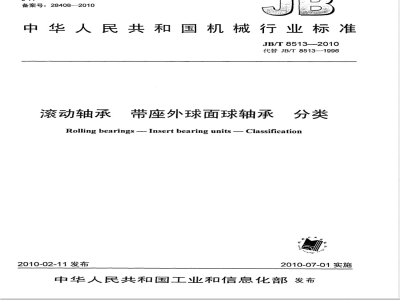

标准图片预览






标准内容

ICS21.100.20
备案号:28408—2010
中华人民共和国机械行业标准
JB/T8513—2010
代替JB/T8513--1996
滚动轴承
带座外球面球轴承
Rolling bearings -- Insert bearing units - Classification2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件.
3带座轴承的分类方法
4带座轴承分类
5带座轴承结构型式及代号
表1带座轴承分类
表2带座轴承结构型式及代号
JB/T8513—2010
本标准代替JB/T8513-1996《滚动轴承带座外球面球轴承分类》。本标准与JB/T8513—1996相比,主要变化如下:增加了标准的英文名称(见封面);增加了前言(见前言);
修改了规范性引用文件(1996年版和本版的第2章);JB/T8513—2010
一修改了“一端平头带偏心套外球面球轴承UE型”的名称(1996年版和本版的表1、表2)。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会(SAC/TC98)归口。本标准起草单位:洛阳轴承研究所、南安轴承有限责任公司、东莞市TR轴承有限公司、浙江新昌皮尔轴承有限公司。
本标准主要起草人:马素青、杨荣谋、李建林、樊新英。本标准所代替标准的历次版本发布情况为:JB/T8513—1996。
带座外球面球轴承分类
滚动轴承:
JB/T8513——2010
本标准规定了带座外球面球轴承(以下简称带座轴承)的分类方法、分类及其结构型式。本标准适用于带座外球面球轴承的分类。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准GB/T7810一1995滚动轴承带座外球面球轴承外形尺寸JB/T5303一2002带座外球面球轴承补充结构外形尺寸JB/T6640-2007滚动轴承带座外球面球轴承代号方法带座轴承的分类方法
3.1带座轴承按轴承座的加工方式,分为:a)带铸造座轴承;
b)带冲压座轴承。
3.2带座轴承按轴承座的形状,分为:a)带立式座轴承;
b)带方形座轴承;
c)带菱形座轴承;
d)带圆形座轴承;
e)带滑块座轴承;
f)带环形座轴承;
g)带悬挂式座轴承;
h)带悬吊式座轴承;
i)带三角形座轴承。
3.3带座轴承按座内的轴承结构型式,分为:a)带座顶丝外球面球轴承;
b)带座偏心套外球面球轴承;
c)带座紧定套外球面球轴承。
3.4带座轴承按轴承座的材料,分为:a)带铸铁座轴承;
b)带铸钢座轴承;
c)带不锈钢座轴承;
d)带塑料座轴承。
4带座轴承分类
带座轴承按其轴承座的加工方式、形状及座内外球面球轴承的结构型式分为若干类,见表1。1
JB/T8513—2010
带铸造座轴承
带冲压座轴承
带立式座轴承
带方形座轴承
带菱形座轴承
带圆形座轴承
带滑块座轴承
带环形座轴承
带悬挂式座轴承
带悬吊式座轴承
带冲压立式座轴承
带冲压圆形座轴承
带冲压菱形座轴承
表1带座轴承分类www.bzxz.net
带立式座项丝外球面球轴承
带立式座偏心套外球面球轴承
带立式座紧定套外球面球轴承
带高中心立式座顶丝外球面球轴承带高中心立式座偏心套外球面球轴承带高中心立式座紧定套外球面球轴承带窄立式座顶丝外球面球轴承
带窄立式座偏心套外球面球轴承带窄立式座紧定套外球面球轴承带方形座顶丝外球面球轴承
带方形座偏心套外球面球轴承
带方形座紧定套外球面球轴承
带凸台方形座顶丝外球面球轴承带凸台方形座偏心套外球面球轴承带凸台方形座紧定套外球面球轴承带菱形座顶丝外球面球轴承
带菱形座偏心套外球面球轴承
带菱形座紧定套外球面球轴承
带可调菱形座项丝外球面球轴承带可调菱形座偏心套外球面球轴承带可调菱形座紧定套外球面球轴承带凸台圆形座顶丝外球面球轴承带凸台圆形座偏心套外球面球轴承带凸台圆形座紧定套外球面球轴承带滑块座顶丝外球面球轴承
带滑块座偏心套外球面球轴承
带滑块座紧定套外球面球轴承
带环形座顶丝外球面球轴承
带环形座偏心套外球面球轴承
带悬挂式座顶丝外球面球轴承
带悬挂式座偏心套外球面球轴承带悬挂式座紧定套外球面球轴承带悬吊式座顶丝外球面球轴承
带悬吊式座偏心套外球面球轴承带悬吊式座紧定套外球面球轴承带冲压立式座一端平头顶丝外球面球轴承带冲压立式座轻型偏心套外球面球轴承带冲压圆形座一端平头顶丝外球面球轴承带冲压圆形座轻型偏心套外球面球轴承带冲压菱形座一端平头顶丝外球面球轴承带冲压菱形座轻型偏心套外球面球轴承带冲压三角形座轴承
带冲压三角形座一端平头顶丝外球面球轴承带冲压三角形座轻型偏心套外球面球轴承注:同种带座轴承按其座的结构变型或轴承的润滑方式、密封、防尘的不同可分为多种结构型式。2
5带座轴承结构型式及代号
带座轴承结构型式及代号见表2。表2
带座轴承结构型式及代号
带铸造座轴承
结构型式
带立式座顶丝外
球面球轴承
带立式座偏心套
外球面球轴承
带立式座紧定套
外球面球轴承
带高中心立式座
顶丝外球面球轴承
带高中心立式座
偏心套外球面球轴
JB/T8513—-2010
结构型式
UCP型
UELP型
UKP+H型
UCPH型
UELPH型
标准号
GB/T7810
GB/T7810
GB/T7810
JB/T5303
—2002
JB/T5303
—2002
JB/T8513—-2010
表2带座轴承结构型式及代号(续)图
结构型式
带高中心立式座
结构型式
紧定套外球面球轴UKPH+H型
带窄立式座顶丝
外球面球轴承
带窄立式座偏心
套外球面球轴承
带窄立式座紧定
套外球面球轴承
带方形座顶丝外
球面球轴承
UCPA型
UELPA型
UKPA+H型
UCFU型
标准号
JB/T5303
—2002
JB/T5303
—2002
JB/T5303
—2002
JB/T5303
GB/T7810
表2带座轴承结构型式及代号(续)图
结构型式
带方形座偏心套
外球面球轴承
带方形座紧定套
外球面球轴承
带凸台方形座项
丝外球面球轴承
带凸台方形座偏
心套外球面球轴承
带凸台方形座紧
定套外球面球轴承
JB/T8513--2010
结构型式
UELFU型
UKFU+H型
UCFS型
UELFS型
UKFS+H型
标准号
GB/T7810
GB/T7810
—1995
JB/T8513--2010
表2带座轴承结构型式及代号(续)图
结构型式
带菱形座顶丝外
球面球轴承
带菱形座偏心套
外球面球轴承
带菱形座紧定套
外球面球轴承
带可调菱形座顶
丝外球面球轴承
带可调菱形座偏
心套外球面球轴承
带可调菱形座紧
定套外球面球轴承
结构型式
UCFLU型
UELFLU型
UKFLU+H型
UCFA型
UELFA型
UKFA+H型
标准号
GB/T7810
GB/T7810
GB/T7810
JB/T5303-
JB/T5303
—2002
JB/T5303
表2带座轴承结构型式及代号(续)图
结构型式
带凸台圆形座顶
丝外球面球轴承
带凸台圆形座偏
心套外球面球轴承
带凸台圆形座紧
定套外球面球轴承
带滑块座顶丝外
球面球轴承
带滑块座偏心套
外球面球轴承
JB/T8513-2010
结构型式
UCFC型
UELFC型
UKFC+H型
UCK型
UELK型
标准号
GB/T7810
GB/T7810
GB/T7810
—1995
GB/T7810
GB/T7810
JB/T8513—2010
表2带座轴承结构型式及代号(续)图
结构型式
带滑块座紧定套
外球面球轴承
带环形座顶丝外
球面球轴承
带环形座偏心套
外球面球轴承
带悬挂式座顶丝
外球面球轴承
带悬挂式座偏心
套外球面球轴承
结构型式
UKK+H型
UCC型
UELC型
UCFB型
UELFB型
标准号
GB/T7810
GB/T7810
GB/T7810
JB/T5303
JB/T5303
