JB/T 8721-2010
基本信息
标准号： JB/T 8721-2010
中文名称：滚动轴承 磁电机球轴承
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2010-02-11
出版语种：简体中文
下载格式：.rar .pdf
下载大小：1667105
标准分类号
出版信息
出版社：机械工业出版社
标准价格：0.0 元
出版日期：2010-07-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了单体磁电机用球轴承的结构型式、代号方法、外形尺寸、公差和技术条件。本标准适用于磁电机球轴承的生产检验和用户选型、验收。 JB/T 8721-2010 滚动轴承 磁电机球轴承 JB/T8721-2010 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

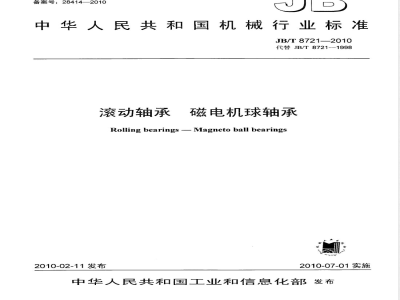

ICS21.100.20
备案号：28414—2010
中华人民共和国机械行业标准
JB/T8721—2010
代替JB/T8721-1998
滚动轴承
磁电机球轴承
Rolling bearings - Magneto ball bearings2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言。
1范围，
2规范性引用文件
3术语和定义
4符号..
代号方法。
5.1代号的构成，
5.2代号示例.
标记示例。
外形尺寸
技术要求
材料及热处理
径向游隙．
表面粗糙度
残磁，
其他，
测量方法，
检验规则
标志…
防锈包装
图1磁电机球轴承
JB/T 8721--2010
JB/T8721—-2010
本标准代替JB/T8721—1998《滚动轴承磁电机轴承》。本标准与JB/T8721—1998相比，主要变化如下：修改了标准名称；
增加了“术语和定义”章（见本版的第3章）；修改了部分符号及其含义（1998年版的第3章、图1；本版的第4章、图1）；重新调整了符号的排列顺序（1998年版的第3章；本版的第4章）；修改了有关“最大倒角尺寸”要求的编排位置（1998年版的7.4；本版的表1的脚注）；删除了检查项目表（1998年版的表6）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所。本标准主要起草人：李飞雪。
本标准所代替标准的历次版本发布情况为：-JB/T8721—1998。
1范围
滚动轴承石
磁电机球轴承
JB/T8721-2010
本标准规定了单体磁电机用球轴承（以下简称轴承）的结构型式、代号方法、外形尺寸、公差和技术条件。
本标准适用于磁电机球轴承的生产检验和用户选型、验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T272—1993滚动轴承代号方法GB/T274—2000滚动轴承倒角尺寸最大值（idtISO582：1995）GB/T307.2—2005滚动轴承测量和检验的原则及方法（ISO1132-2：2001，Rollingbearings-Tolerances—-Part 2: Measuring and gauging principles and methods, MOD)GB/T307.3—2005滚动轴承通用技术规则GB/T308—2002滚动轴承钢球
GB/T6930—2002滚动轴承词汇（ISO5593：1997，IDT）GB/T8597—2003滚动轴承防锈包装高碳铬轴承钢
GB/T18254—2002
高碳铬轴承钢滚动轴承零件热处理技术条件JB/T1255—2001
JB/T2974-2004滚动轴承代号方法的补充规定JB/T3574-1997
JB/T6641--2007
滚动轴承产品标志
滚动轴承残磁及其评定方法
滚动轴承零件表面粗糙度测量和评定方法JB/T 7051-—2006
滚动轴承及其商品零件检验规则JB/T8921-1999
3术语和定义
GB/T6930中确立的术语和定义适用于本标准。4符号（见图1）
下列符号适用于本标准。
B：内圈公称宽度；
C：外圈公称宽度：
D：轴承公称外径；
d：轴承公称内径；
r：套圈（外圈非推力端除外）公称倒角尺寸；rsmin：套圈（外圈非推力端除外）最小单一倒角尺寸；r1：外圈非推力端公称倒角尺寸；r1smin：外圈非推力端最小单一倒角尺寸；JB/T8721-2010免费标准bzxz.net
T：轴承公称宽度。
5代号方法
5.1代号的构成
轴承代号由基本代号和后置代号组成。5.1.1基本代号
磁电机球轴承
轴承基本代号由类型代号“E”或“EN”和表示轴承公称内径毫米数的数字组成。5.1.2后置代号
轴承后置代号位于基本代号的右边，表示轴承公差等级、零件材料等改变，其代号按GB/T272、JB/T2974的规定。
5.2代号示例
6标记示例
公差等级为6级
铜板冲压保持架
轴承公称内径d=15mm
外圈外径具有负偏差值的磁电机球轴承15
公差等级为5级
轴承公称内径d=15mm
外圈外径具有正偏差值的磁电机球轴承滚动轴承EN15Y/P6JB/T8721-2010；滚动轴承E15/P5
JB/T8721-2010。
7外形尺寸
轴承的外形尺寸按表1的规定。
轴承型号
最大倒角尺寸规定在GB/T274一2000中。8技术要求
8.1材料及热处理
B、C、T
T'smin
JB/T8721-2010
单位：mm
T'smin
轴承套圈、钢球采用符合GB/T18254一2002规定的高碳铬轴承钢GCr15制造，热处理质量应符合JB/T1255的规定。轴承用钢球应符合GB/T308的规定。保持架材料应符合产品图样的规定。8.2公差
8.2.1内圈公差按表2的规定。
8.2.2外圈公差按表3的规定。
0、6、5、4
公差等级
单位：um
JB/T8721—-2010
0、6、
表2（续）
0、6、
0、6、5、
差等级
0、6、
与同一轴承内圈的
4Bs、VBs值相同
轴承宽度公差按表4的规定。
上偏差
单位：μm
下偏差
8.3径向游隙
轴承径向游隙应符合表5的规定。d
8.4表面粗糙度
轴承配合表面和端面的表面粗糙度按GB/T307.3的规定。8.5残磁
轴承的残磁值不应大于0.4mT。
8.6其他
用户对轴承如有其他要求，可与制造厂协商确定。测量方法
轴承公差的测量按GB/T307.2的规定。9.2轴承径向游隙采用专用仪器测量。9.3轴承表面粗糙度的测量按JB/T7051的规定。9.4轴承残磁的测量按JB/T6641的规定。检验规则
径向游隙
JB/T8721-2010
轴承的检验规则按JB/T8921的规定。使用一般检查水平I级，主要检查项目AQL值为1.5，次要检查项目AQL为4。
11标志
轴承的标志按JB/T3574的规定。12防锈包装
轴承的防锈包装按GB/T8597的规定。中华人民
机械行业标准
滚动轴承磁电机球轴承
JB/T8721—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·15千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9534
网址：http：/www.cmpbook.com编辑部电话：（010）88379778
（010）88379693
直销心电话：
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
