ICS 21.100.20
备案号:28418—2010

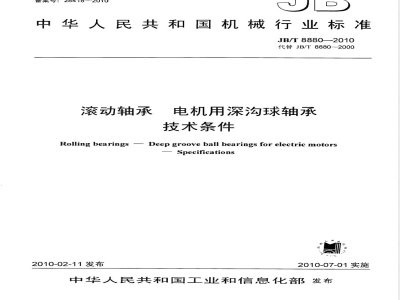

中华人民共和国机械行业标准
JB/T88802010
代替JB/T8880-2000
滚动轴承
电机用深沟球轴承
技术条件
Rolling bearings -- Deep groove ball bearings for electric motors Specifications
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
代号方法
技术要求
套圈和滚动体材料及热处理
保持架
密封圈及防尘盖
表面粗糙度
径向游隙
清洁度
润滑及密封性能
振动,
摩擦力矩
6测量和试验方法
表面粗糙度,
径向游隙
清洁度
防尘、漏脂、温升性能
7检验规则
出厂检验.
型式检验
8标志
9包装,
084000
附录A(规范性附录)轴承与轴和外壳孔的配合表1电机用深沟球轴承径向游隙
表2检查项目
JB/T8880—2010
JB/T8880-2010
本标准代替JB/T88802000《滚动轴承电机用深沟球轴承技术条件》。本标准与JB/T8880—2000相比,主要变化如下:-增加了对电机轴承零件材料及热处理的要求(见5.1);增加了对电机轴承用保持架、密封圈及防尘盖的要求(见5.2、5.3);修改了对电机轴承公差等级的要求(2000年版的4.1,本版的5.4);-增加了对电机轴承配合表面和端面表面粗糙度的要求和测量方法(见5.5、6.2);修改了对轴承振动(速度)及振动(加速度)的要求(2000年版的4.6,本版的5.11);-删除了轴承振动(速度)及振动(加速度)限值表(2000年版的表2、表3、表A1和表A2);增加了对轴承摩擦力矩的要求(见5.12):修改了检验规则(2000年版的第6章,本版的第7章)。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会(SAC/TC98)归口。本标准起草单位:洛阳轴承研究所、人本集团有限公司、宁波摩士集团有限公司、常熟长城轴承有限公司、山东华天滚动轴承有限公司、无锡市堰微精密轴承厂、重庆长江轴承股份有限公司、浙江新昌新轴实业有限公司。
本标准主要起草人:宋丽、刘斌、黄兆熊、邵彦、李学超、顾茂林、胡勇、庞启兴。本标准所代替标准的历次版本发布情况为:-ZBJ11027—1989
-JB/T8880—1999,JB/T8880—2000。I
1范围
电机用深沟球轴承技术条件
滚动轴承
JB/T8880--2010
本标准规定了一般用途电机用内径为3mm~120mm的深沟球轴承(以下简称轴承)的技术要求、测量和试验方法、检验规则、标志、防锈及包装。本标准适用于轴承制造厂的生产检验和用户验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T272—1993滚动轴承代号方法GB/T307.1—2005滚动轴承向心轴承公差(ISO492:2002,MOD)GB/T307.2—2005滚动轴承测量和检验的原则及方法(ISO1132-2:2001,RollingbearingsTolerances-Part2: Measuring and gauging principles and methods, MOD)GB/T307.3--2005滚动轴承通用技术规则3计数抽样检验程序第1部分:按接受质量限(AQL)检索的逐批检验抽样GB/T 2828.1-—2003
计划(IS02859-1:1999,IDT)滚动轴承参数符号(ISO15241:2001,IDT)GB/T7811-2007
GB/T8597-2003
GB/T18254—2002
JB/T1255-2001
JB/T2781—2005
JB/T2974—2004
JB/T3573—2004
JB/T3574—1997
JB/T5313--2001
JB/T 5314—2002
JB/T6639—2004
JB/T6641-2007
JB/T7047—2006
JB/T7048—2002
JB/T7050-2005
JB/T7051—2006
JB/T7752—2005
JB/T8571-—2008
JB/T10187-2000
JB/T10239—2001
JB/T10336—2002
滚动轴承防锈包装
高碳铬轴承钢
高碳铬轴承钢滚动轴承零件热处理技术条件滚动轴承微型球轴承技术条件
滚动轴承代号方法的补充规定
滚动轴承径向游隙的测量方法
滚动轴承产品标志
滚动轴承振动(速度)测量方法滚动轴承振动(加速度)测量方法滚动轴承零件骨架式丁睛橡胶密封圈技术条件滚动轴承残磁及其评定方法
滚动轴承深沟球轴承振动(加速度)技术条件滚动轴承零件工程塑料保持架技术条件滚动轴承清洁度评定方法
滚动轴承零件表面粗糙度测量和评定方法滚动轴承密封深沟球轴承技术条件滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程滚动轴承深沟球轴承振动(速度)技术条件滚动轴承深沟球轴承卷边防尘盖技术条件滚动轴承及其零件补充技术条件JB/T10337—2002
滚动轴承零件冲压保持架技术条件JB/T8880--2010
3符号
GB/T7811中给出的符号适用于本标准。代号方法
轴承的代号方法按GB/T272和JB/T2974的规定。代号示例:
6204—
5技术要求
5.1套圈和滚动体材料及热处理
振动组别:轴承的振动(速度)值为V2组轴承游隙:电机轴承径向游隙
公差等级:6级公差
密封型式:两面带橡胶密封圈(非接触式)基本代号:深沟球轴承
轴承内、外圈和滚动体采用符合GB/T18254--2002规定的GCr15、GCr15SiMn钢制造,热处理质量按JB/T1255或产品图样的规定。也可采用与其性能相当或更优的其他材料制造。5.2保持架
冲压保持架一般采用08或10钢板制造,其他技术要求按JB/T10337的规定;工程塑料保持架般采用PA66一GF25制造,其他技术要求按JB/T7048的规定。有特殊要求时按产品图样的规定。5.3密封圈及防尘盖
骨架式丁睛橡胶密封圈的技术要求按JB/T6639的规定;卷边防尘盖的技术要求按JB/T10239的规定。有特殊要求时按产品图样的规定。5.4公差
轴承的公差不应低于GB/T307.1—2005中6级公差的要求。5.5表面粗糙度
轴承配合表面和端面的表面粗糙度不应低于GB/T307.3一2005中表1的6级公差的要求。5.6径向游隙
轴承的径向游隙按表1的规定。有特殊要求时,由制造厂与用户协商确定。表1电机用深沟球轴承径向游隙
轴承公称内径
包括3mm。
径向游隙
5.7配合
轴承与轴和外壳孔的配合按附录A的规定,5.8清洁度
轴承的清洁度按JB/T7050的规定。5.9·残磁
轴承的残磁限值按JB/T6641的规定。5.10润滑及密封性能
JB/T8880-2010
轴承填装的润滑脂应能满足使用要求,轴承的润滑和密封性能按JB/T7752的规定。有特殊要求时,按产品图样的规定。
5.11振动
轴承的振动特性以振动(速度)值或振动(加速度)值评定。单个轴承的振动(速度)值不应低于JB/T10187一2000中V1组的限值,单个轴承振动(加速度)值不应低于JB/T70472006中Z1组的限值。根据配套电机要求,可按更高的振动组别及其峰值限值的要求。对轴承振动或异常声有其他特别要求时,由制造厂与用户协商确定。5.12摩擦力矩
对轴承的起动摩擦力矩或动态摩擦力矩有要求时,具体指标和检测方法由制造厂与用户协商确定。
5.13其他
其他技术要求按GB/T307.3和JB/T10336的规定。6测量和试验方法
6.1公差
轴承尺寸公差和旋转精度的测量方法按GB/T307.2的规定。6.2表面粗糙度
轴承配合表面和端面表面粗糙度的测量方法按JB/T7051的规定。6.3径向游隙
轴承径向游隙的测量方法按JB/T3573和JB/T2781--2005中5.3的规定。6.4清洁度
轴承清洁度的测定按JB/T7050的规定。6.5残磁
轴承残磁的测量方法按JB/T6641的规定。6.6防尘、漏脂、温升性能
轴承的防尘、漏脂、温升性能试验按JB/T8571的规定。6.7振动
轴承振动的测量方法按JB/T5313和JB/T5314的规定7检验规则
轴承的检验分为出厂检验和型式检验。具体的检查项目、抽样方案、接收质量限AQL也可与用户协商确定。
7.1出厂检验
轴承应按GB/T2828.1的规定进行抽样检查,使用一般检查水平II级,采用正常检查一次抽样方案,接收质量限AQL值主要检查项目为1.5,次要检查项目为4.0。检查项目见表2。7.2型式检验
JB/T8880—2010
轴承型式检验项目包括出厂检验以及5.8和5.10规定的检查项目。表2检查项目
径向游隙
主要检查项目
振动(速度或加速度)此内容来自标准下载网
旋转灵活性
轴承在下列情况之一时进行型式检验。a)试制的新产品;
次要检查项目
配合表面和端面的表面粗糙度
外观质量
标志和包装
b)设计、材料、工艺等有改变,可能影响产品质量和性能时;c)连续生产的产品历经两年时:d)产品连续停产半年以上,恢复生产时;e)用户提出要求时。
8标志
轴承的标志按JB/T3574的规定。9包装
经检验合格的轴承成品按GB/T8597的规定进行防锈包装。4
(规范性附录)
轴承与轴和外壳孔的配合
与轴承配合的轴和外壳孔的公差带按表A.1的规定。A.1
轴承公称内径d
包括3mm。
公差带
JB/T8880—2010
外壳孔
H6、H7
JS6、JS7
(J6、J7)
