标准简介
本标准规定了摊铺机产品中控制和通讯系统中的计算机数据交换术语。本标准适用于摊铺机计算机智能化和通讯系统的研制和应用。 JB/T 10955-2010 摊铺机 计算机数据交换术语 JB/T10955-2010 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

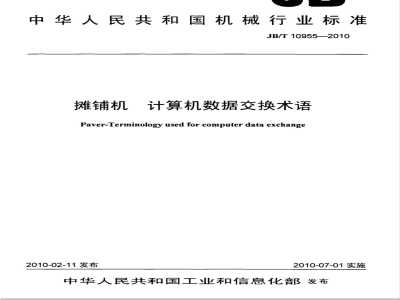

ICS01.040.91
备案号：28429—2010
中华人民共和国机械行业标准
JB/T10955—2010
摊铺机
计算机数据交换术语
Paver-Terminology used for computer data exchange2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
范围，
规范性引用文件
3摊铺机处于单机工作时的计算机数据交换术语和定义.3.1整机和部件
3.2技术性能.
3.3结构参数.
3.4工况状态参数，
3.5监测信号
3.6故障诊断，
4摊铺机参与机群施工工作时的计算机数据交换术语和定义，中文索引
英文索引
JB/T10955—2010
JB/T10955--2010
本标准由中国机械工业联合会提出。前
本标准由全国建筑施工机械与设备标准化技术委员会归口。本标准起草单位：天津工程机械研究院、长沙建设机械研究院。本标准主要起草人：钮红、李学忠、吴国祥、陈胜奇、贾建中、张一凡。本标准为首次发布。
1范围
摊铺机计算机数据交换术语
本标准规定了摊铺机产品中控制和通信系统中的计算机数据交换术语。本标准适用于摊铺机计算机智能化和通信系统的研制和应用。2规范性引用文件
JB/T10955-2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7920.12一2003沥青混凝土摊铺机术语摊铺机处于单机工作时的计算机数据交换术语和定义3
GB/T7920.12一2003的2.1及2.3中确立的以及下列术语和定义适用于本标准。3.1整机和部件
摊铺机型号pavermodel
描述摊铺机特征的代号。
轮式摊铺机wheelpaver
具有轮胎行走装置的摊铺机。
履带式摊铺机crawlerpaver
具有履带行走装置的摊铺机。
左螺旋分料装置leftaugerdevice摊铺机的左侧螺旋分料装置。
右螺旋分料装置rightaugerdevice摊铺机的右侧螺旋分料装置。
speedsensor
测速传感器
测定摊铺机上各转动部件（如发动机、马达等）转速的传感器。3.1.7
转向电位器
steeringpotentiometer
设定摊铺机转向的电位器。
speedpotentiometer
速度调节器
控制摊铺机行驶速度的调节电位器。JB/T10955--2010
行驶控制手柄travelinghandle
控制摊铺机行驶状态的操作手柄。3.1.10
调平系统levellingsystem
利用电子控制，通过液压和机械装置维持熨平装置和摊铺基准的高差不变，达到摊铺平整目的的机电液控制系统。狭义的调平系统，通常指调平检测及其控制装置。3.1.11
纵坡传感器
gradesensor
调平系统中，用于实时检测熨平板和摊铺基准纵向高差的传感装置。3.1.12
横坡传感器
slopesensor
调平系统中，用于实时检测熨平板本身横向坡度的传感装置。3.1.13
materiallevelsensor
料位传感器
测定摊铺机料位的传感器。
centralized lubrication system集中润滑系统
对摊铺机关键节点实施注油的一套装置3.2技术性能
发动机额定功率ratedenginepower摊铺机发动机的标称功率。
注：功率单位为kW。
发动机实时功率real-timeenginepower摊铺机发动机的实时功率。
注：功率单位为kW。
生产能力
productivity
摊铺机单位时间内摊铺物料的最大能力。注：生产能力的单位为t/h。
ratedenginespeed
发动机额定转速
摊铺机发动机的额定转速。
发动机实时转速
real-timeenginespeed
摊铺机发动机的实时转速。
最小标定电流theminimumcalibrationcurrent摊铺机比例电磁阀最小标定电流。3.2.7
最大标定电流themaximumcalibrationcurrent2
摊铺机比例电磁阀最大标定电流。3.2.8
波特率baudrate
摊铺机通信CAN总线通信速率。
3.3结构参数
trackgauge
履带式摊铺机两侧履带中心的距离。注：单位为mm。
JB/T10955-—2010
轮式摊铺机轮胎中心线之间的距离，若轮距尺寸多于个，则每个轮距分别标定。注：单位为mm。
wheelbase
轮式摊铺机前后轮中心之间的距离，对装有双前轮的摊铺机，前轮中心是双前轮两轮轴之间的中线。
注：单位为mm。
运输宽度
transportwidth
摊铺机在运输状态的最大宽度。注：单位为mm.
驱动链轮齿数drivesprocketteeth履带驱动链轮齿数。
drivesprocketradius
驱动链轮半径
履带驱动链轮半径。
发动机齿数engineteeth
发动机起动齿圈齿数。
3.4工况状态参数
行驶方向traveldirection
标示摊铺机行走方向（前进/倒车/停车）。3.4.2
摊铺模式pavingmode
摊铺机处于摊铺状态时的一种工作模式。3.4.3
行驶模式travelmode
标示摊铺机行驶模式（摊铺/行驶）。3.4.4
行驶速度
travel speed
JB/T10955--2010
摊铺机当前的行驶速度。
注：行驶速度的单位为m/min或km/h表示。3.4.5
发动机转速enginespeed
摊铺机发动机的转速。
注：转速单位为t/min。
送料速度feeding speed
摊铺机由前向后输送物料的速度。注：速度的单位为m/s。
分料速度spreading speed
摊铺机将物料从摊铺槽中部旋转输送到整个摊铺宽度的速度。注：速度的单位为r/min。www.bzxz.net
振动频率vibratingfrequency
熨平板振动器的振动频率。
振捣频率tamperfrequency
熨平板振捣器的振捣频率。
转弯半径turning radius
摊铺机转弯时其外侧履带中心轨迹的曲率半径。注：单位为m。
浮动状态
floatingstate
摊铺机熨平装置自由放置在铺层面上由牵引臂拖拽前进，实现路面摊铺作业的一种状态。3.4.12
托起状态supportingstate
为了实现正常摊铺作业，对熨平装置施以附加向上托力，进行摊铺作业的一种状态。3.4.13
锁定状态lockedstate
熨平装置在高度方向被锁定的状态。3.4.14
标定模式calibratemode
摊铺机出厂前参数标定状态。
3.5监测信号
液压油温hydraulicoiltemperature摊铺机液压系统中，液压油的温度。注：单位为℃。
发动机水温engineWatertemperature4
摊铺机的发动机水温。
注：单位为℃。
发动机润滑油压力engineoilpressure摊铺机的发动机润滑油油压力。注：单位为bar（1bar-10°Pa)。3.5.4
燃油液位fuel level
摊铺机燃油箱中的燃油液位高度，通常以分数或百分比表示。3.5.5
系统电压systemvoltage
摊铺机电器系统的电压。
工作小时workinghours
摊铺机发动机运转小时数。
摊铺温度pavingtemperature
熨平板前沥青混合料的温度。
3.6故障诊断
润滑油压力低lowoilpressure
摊铺机发动机润滑油压力低故障。3.6.2
发动机水温高highenginewatertemperature摊铺机发动机水温高故障。
掉线wirebroken
重要电路断线故障。
系统电压低lowvoltagesystem
摊铺机系统电压低故障。
系统电压高highvoltagesystem
摊铺机系统电压高故障。
液压油温低low hydraulic oil temperature摊铺机液压油温低故障。
液压油温高highhydraulicoiltemperature摊铺机液压油温高故障。
燃油液位低lowfuellevel
摊铺机燃油液位低故障。
JB/T10955—2010
JB/T10955-—2010
4摊铺机参与机群施工工作时的计算机数据交换术语和定义摊铺机参与机群施工工作时，以上摊铺机处于单机工作时的计算机数据交换术语和定义全部适用。此外，补充以下术语和定义。
设备编号
equipmentnumber
摊铺机的出厂编号。
出广日期
dateofer-works
摊铺机的出厂日期。
longitude
摊铺机所在位置的经度，
latitude
摊铺机所在位置的纬度。
标定模式
波特率
测速传感器·
出厂日期…
掉线·
发动机齿数·
发动机额定功率··
发动机额定转速·
发动机润滑油压力
发动机实时功率
发动机实时转速·
发动机水温·
发动机水温高·
发动机转速
分料速度·
浮动状·
工作小时
横坡传感器·
集中润滑系统
经度·
料位传感器·
履带式摊铺机·
轮距·
轮式摊铺机·
驱动链轮半径
驱动链轮齿数·
燃油液位·
燃油液位低·
润滑油压力低·
中文索引
JB/T10955—2010
JB/T10955—2010
设备编号·
生产能力…
送料速度…
速度调节器
锁定状态
调平系统
摊铺机型号.
摊铺模式…
摊铺温度
托起状态…
纬度·
系统电压
系统电压低……
系统电压高
行驶方向
行驶控制手柄·
行驶模式
行驶速度·
液压油温
液压油温低
液压油温高·
右螺旋分料装置
运输宽度
振捣频率·
振动频率·
转弯半径：
转向电位器…
纵坡传感器
最大标定电流
最小标定电流
左螺旋分料装置
......
..........
.3.1.8
.3.4.1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
