本部分规定了机引横向搂草机(以下简称搂草机)的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本部分适用于搂幅为6m、10m(9m)、14m的搂草机。 JB/T 9701.2-2010 机引横向搂草机 第2部分：技术条件 JB/T9701.2-2010 标准下载解压密码：www.bzxz.net

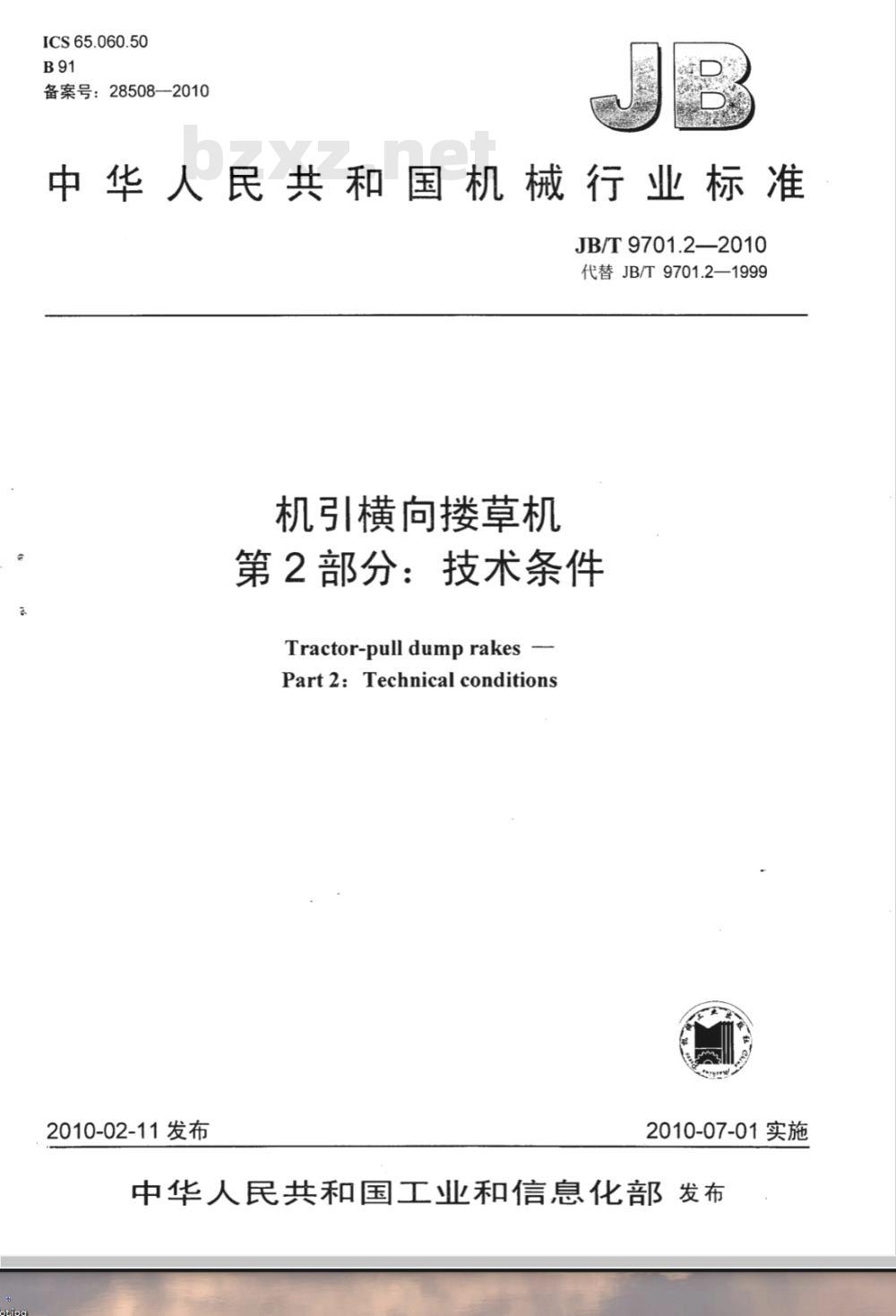

ICS65.060.50
备案号：28508—2010
中华人民共和国机械行业标准
JB/T 9701.2—2010
代替JB/T9701.2—1999
机引横向楼草机
第2部分：技术条件
Tractor-pull dump rakes -
Part2：Technicalconditions
2010-02-11发布
2010-07-01实施

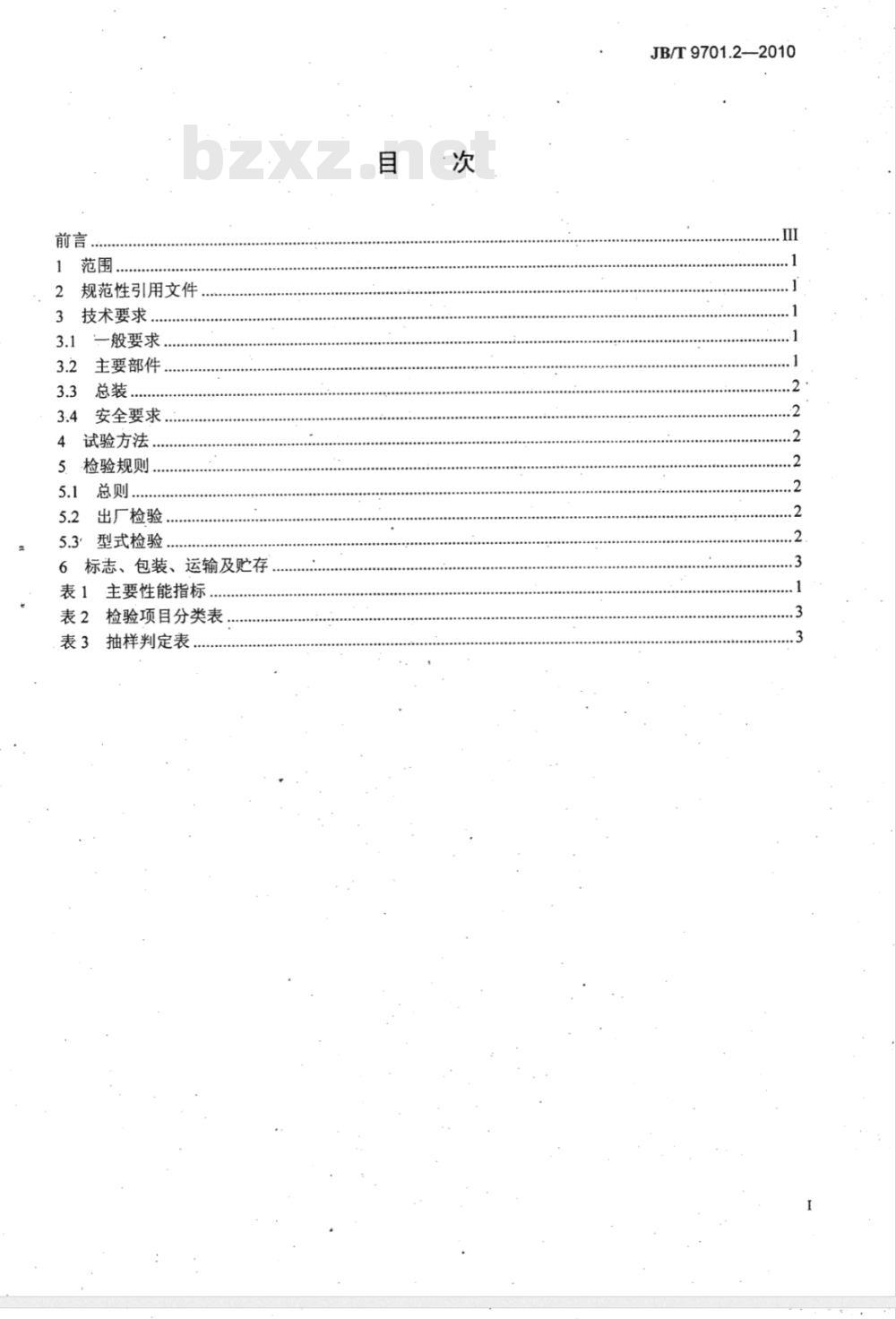

中华人民共和国工业和信息化部发布前言.
2规范性引用文件
3技术要求
3.1一般要求，
3.2主要部件
3.3总装.
3.4安全要求
4试验方法，
5．检验规则，
5.1总则..．
5.2出厂检验
5.3°型式检验
6标志、包装、运输及贮存
表1主要性能指标
表2检验项目分类表.
表3抽样判定表
JB/T9701.2—2010
JB/T9701《机引横向楼草机》包括以下两个部分：一第1部分：型式与基本参数；
第2部分：技术条件。
本部分是JB/T9701的第2部分。
本部分代替JB/T9701.2—1999《机引横向楼草机技术条件》。本部分与JB/T9701.2一1999相比，主要变化如下：-将原引用标准改为规范性引用文件，并确认其有效性；-将标准名称改为、《机引横向楼草机第2部分：技术条件》；-将原标准中的“本标准”改为“本部分”；修订了原标准中5.4.3型式检验的判定原则。本部分由中国机械工业联合会提出。本部分由中国农业机械化科学研究院呼和浩特分院归口。本部分起草单位：中国农业机械化科学研究院呼和浩特分院。本部分主要起草人：刘丽贞、海玉荣、周莲琴。本部分所代替标准的历次版本发布情况为：ZBB91020—i990;
JB/T9701.2—1999。
JB/T9701.2—2010
机引横向楼草机第2部分：技术条件JB/T9701.2—2010
JB/T9701的本部分规定了机引横向楼草机（以下简称楼草机）的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本部分适用于楼幅为6m、10m（9m）、14m的楼草机。2规范性引用文件
下列文件中的条款通过JB/T9701的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T14247．楼草机试验方法
JB/T5673—1991农林拖拉机及机具涂漆．通用技术条件'JB/T9701.1.机引横向楼草机：型式和基本参数3技术要求
3.1一般要求
3.1.1楼草机应符合本部分的要求，并按经规定程序批准的图样与技术文件制造。3.1.2．楼草机的型式和基本参数应符合JB/T9701.1的规定。3.1.3楼草机在产量不低于1200kg/hm2的平坦草场上作业时，其主要性能指标应符合表1的规定，表 1 主要性能指标
工作速度
每米工作幅宽生产率
漏楼率
hm2/ (h :m)
3.1.4楼草机应当配备符合JB/T9701.1规定的楼齿。3.1.5楼草机首次无故障作业时间为120h，试验期间规定的易损件更换除外。3.1.6楼草机最小运输间隙为250mm。3.2主要部件
3.2.1：各传动轴转动应灵活，无卡滞现象。指
3.2.2棘爪摆动灵活，在非结合状态下棘爪工作平面端部与棘轮齿顶之间间隙不小于2mm。3.2.3闸杆伸缩应灵活，无卡滞现象，其伸缩量不小于15mm。3.2.4机架水平面的平面度在5m长度内不大于10mm，两对角线长度差不得超过其长度的0.4%。3.2.5楼齿梁直线度为全长的0.15%。3.2.6机架支承梁上安装同一楼草器的孔，同轴度公差为2mm。JB/T9701.2-—2010
3.3总装
3.31零部件应经检验合格，外购件、协作件应具有合格证明文件方可进行装配。3.3.2楼齿安装后应能上下活动，无卡滞现象，安装后楼齿应互相平行，平行度公差为20mm。3.3.3在作业状态下，楼齿齿尖部应在同一水平位置，其位置度为30mm，但允许有10%的楼齿位置度公差可为40mm。
3.3.4调节连杆与连杆套相对位置，应能使几组楼齿位置一致，并使尖部距地面在7mm～37mm范围内。
3.3.5拉动操纵手柄时，控制杆应能同时动作，棘爪与棘轮的离合应准确、可靠。3.3.6当楼草器提升时，除草杆应能把楼齿上的牧草完全清除。3.3.7有相对运动的配合表面应涂防锈油。3.3.8整机外表面应涂漆，漆层表面质量应不低于JB/T5673一1991成品涂层的质量指标TQ-2-2-DM的规定。
3.4安全要求
3.4.1楼草机上应固定有关安全技术方面的警告词句的铭牌。3.4.2楼草机宽度超过拖拉机时，应装有反光器或采用反光物质制造的轮廓条带，反光装置离楼草机外缘的距离不大于0.4m。
3.4.3楼草机在作业前应检查控制杠杆的位置，为防止在拖拉机开动时！故障。
由于楼草器突然升起而发生
3.4.4楼草机进行复杂的修理和调整时，应将拖拉机灭灭或脱开连接，楼草器置于工作状态。3.4.5楼草作业与运输时的转换应安全、可靠。4试验方法
楼草机的试验方法按GB/T14247的规定执行。5检验规则
5.1总则
产品检验分出厂检验和型式检验。楼草机需经制造厂质量检验部门检验合格并附有产品质量合格证方可出厂。5.2出厂检验
=5台进行空运转试验。
5.2.1楼草机以N=51台～90台为一个检查批，从批中抽取n5.2.2拖拉机牵引楼草机以8km/h～9km/h速度前进，做无负荷操作运转，连续30min，楼草器起落不少于30次。
5.2.3检查项目包括3.2.2～3.2.6和3.3.2～3.3.5的内容。如果不合格，应加倍复检不合格项目。如仍不合格，则判为不合格。
5.3型式检验
5.3.1在下列情况之一时应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大的改变，可能影响产品性能时：c）正常生产时，两年进行一次检验：d）产品停产·年后，恢复生产时：e）国家质量监督机构提出进行型式检验要求时。5.3.2止常生产时检验批N=51台～90台，从中随机抽取5台。533检验项目按对产品的影响程度分为A类、B类和C类，见表2。2
漏楼率
表2检验项目分类表
检验项目
首次无故障作业时间
安全警告铭牌
安全标志
楼草机最小运输间隙
各传动轴转动应灵活性
棘爪灵活性
闸杆伸缩灵活性
机架水平面的平面度
楼齿梁直线度
机架支承梁上安装同一楼草器的孔其同轴度楼齿安装后灵活性和楼齿间互相平行度楼齿齿尖部位置度
调节连杆与连套相对位置要求
拉动操纵手柄时，控制杆、棘爪与棘轮的运动准确性有相对运动的配合表面应涂防锈油涂漆质量
产品标志下载标准就来标准下载网
JB/T 9701.2—2010
对应条款
5.3.4抽样检验的合格判定按表3规定进行，表中AQL为可接受质量限，Ac为接受数，R。为拒收数。被检样品的A、B、C各项目不合格数均不超过相应的可接受质量限，方可判定被检样机合格，否则判定为不合格。
表3抽样判定表
不合格分类
项目数
Ae, Re
标志、包装、运输及购存
6.1每台楼草机应在明显处安装标牌，内容包括：a）产品型号、名称；
b）制造厂名称；
c）产品出厂编号及出厂日期。
6.2楼草机出厂应带有下列文件：a）产品使用说明书；
b）产品质量合格证书：
JB/T9701.2—2010
c）包装清单、三包凭证；
d）用户意见反馈单。
6.3楼草机出厂包装应按制造厂与定货单位的协议，应保证楼草机在运输中完好无损，并符合有关部门装卸和运输的要求。
6.4楼草机应存放于干燥的仓库或遮棚内，也可拆成若干部分存放。各滑动配合部分涂防锈油。中华人民共和国
