JB 6649-2010
基本信息
标准号： JB 6649-2010
中文名称：气雾化锡青铜球形粉末
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2010-02-11
出版语种：简体中文
下载格式：.rar .pdf
下载大小：2086141
标准分类号
关联标准
替代情况：替代JB/T 6649-1993
出版信息
出版社：机械工业出版社
标准价格：0.0 元
出版日期：2010-07-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了用气雾化法生产的锡青铜球形粉末的牌号、规格和相应的技术要求。本标准适用于制造多孔元件,钢背青铜聚合物复合减摩材料,填充型金属聚合物复合减摩材料和有机粘合剂摩擦材料所使用的青铜球粉,也适用于在一些光整加工中用来配制介质磨料的青铜球粉。 JB 6649-2010 气雾化锡青铜球形粉末 JB6649-2010 标准下载解压密码：www.bzxz.net

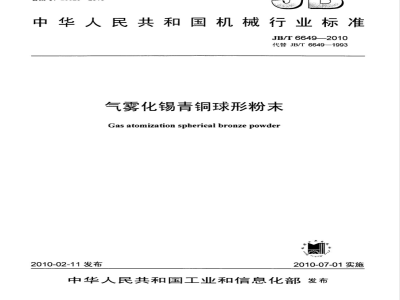

标准图片预览
标准内容
ICS77.160
备案号：28520—2010
中华人民共和国机械行业标准
JB/T6649—2010
代替JB/T6649—1993
气雾化锡青铜球形粉末
Gas atomization sphericai bronze powder2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
1范围
规范性引用文件
术语和定义
要求．
检验方法
检验规则，
6.1检查与验收
6.2组批..
6.4检验结果的判定
7包装、标志、运输、贮存和质量证明书目
JB/T6649—2010
附录A（规范性附录）气雾化锡青铜球形粉末形状偏差的测定方法颗粒长短度的测定，方法原理概要
A.2试验器具，
试片制备..
试验程序
试验结果的计算
A.6允许差，
表1OFOWCuSn粉的化学成分，
表2QFQWCuSn粉的物理工艺性能
JB/T6649—2010
本标准代替JB/T6649—1993《气雾化锡青铜球形粉末》。本标准与JB/T6649一1993相比，主要变化如下：增加了牌号的表示方法；
一对气雾化锡青铜球形粉末粒度分布和松装密度进行了调整；一对于氧含量等影响粉末质量的指标，进行了单独的说明。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由机械工业粉末冶金制品标准化技术委员会归口。本标准主要起草单位：北京有色金属研究总院、北京市粉末冶金研究所有限责任公司。本标准主要起草人：张景怀、康志君、余培良、白洁、王林山、印红羽、张彤。本标准所代替标准的历次版本发布情况为：JB/T6649—1993。
1范围bzxZ.net
气雾化锡青铜球形粉末
JB/T6649-2010
本标准规定了用气雾化法生产的锡青铜球形粉末（以下简称青铜球粉）的牌号、规格和相应的技术要求。
本标准适用于制造多孔元件，钢背青铜聚合物复合减摩材料，填充型金属聚合物复合减摩材料和有机粘合剂摩擦材料所使用的青铜球粉，也适用于在一些光整加工中用来配制介质磨料的青铜球粉。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1479金属粉末松装密度的测定第一部分：漏斗法（GB/T1479—1984，eqvISO3923-1：1979)
GB/T1480
GB/T4164
金属粉末粒度组成的测定干筛分法金属粉末中可被氢还原氧含量的测定（GB/T4164--2008，ISO4491-3：1997，GB/T5314粉末冶金用粉末的取样方法（GB/T5314—1985，eqVISO3954：1977）GB/T5121.1铜及铜合金化学分析方法第1部分：铜含量的测定（GB/T5121.1—2008，ISO1554：1976，ISO1553：1976，MOD)
GB/T5121.2铜及铜合金化学分析方法第2部分：磷含量的测定（GB/T5121.2一2008，ISO4741：1984，MOD）
GB/T5121.10
铜及铜合金化学分析方法第10部分：锡含量的测定（GB/T5121.10一2008，ISO3111：1975，MOD)
GB/T5121.11铜及铜合金化学分析方法第11部分：锌含量的测定（GB/T5121.11一2008，ISO4740：1985，MOD）
GB/T8888重有色金属加工产品的包装、标志、运输和贮存3术语和定义
下列术语和定义适用于本标准。3.1
长短度elongation
从垂直于稳定平面的方向观察到颗粒的投影面上两切线间的最大距离作为长度L，最短距离作为宽度B，则长短度定义为N=L/B。
4要求
4.1牌号表示方法：
JB/T6649—2010
4.2产品分类：
合金元素锡
基本元素铜
气雾化
球形粉末
锡青铜球形粉末按化学成分和物理性能分为QFQWCuSn、QFQWCuSn一I和QFQWCuSn—II三个牌号。
4.3化学成分：
QFQWCuSn粉的化学成分应符合表1的规定。表1
QFOWCuSn粉的化学成分
产品牌号
QFQWCuSn—I
QFQWCuSn-II
QFQWCuSn—II
物理性能：
88.5~91.0
85.5~90.0
10.0~11.5
化学成分（质量分数，%）
QFQWCuSn粉的物理性能应符合表2的规定。P
0.05~0.30
表2QFQWCuSn粉的物理工艺性能
250~180
180150
150~105
>250μm
250μum~
180μm
180μm~
150μm
粒度组成（%）
150μm~
105μm
4.5QFQWCuSn粉的颗粒形貌应呈球形。4.6粉末颗粒的长短度平均值不大于1.15。105μm~
≥>60
75μm~
63 μm
长短度大于1.4的粉末颗粒的数量不超过总重的6%。4.7
63μm~
<45μm
松装密度
4.50~5.50
4.8表观质量：
QFQWCuSn粉（还原后）颜色应呈橘黄色，不得有受潮、结块、锈蚀、夹杂等现象。4.9其他：
如需方对产品有其他特殊要求，由供需双方协商确定并在合同中注明。检验方法
流动性
5.1QFQWCuSn粉化学成分中的铜、锡、锌、磷含量的测定按GB/T5121.1、GB/T5121.10、GB/T5121.11、GB/T5121.2进行。
5.2QFQWCuSn粉的总杂质测定是将百分之百减去铜、锡、锌（QFQWCuSn一I不包括该项）、磷的百分含量获得。
JB/T6649—2010
5.3QFQWCuSn粉氧含量的测定按GB/T4164进行（测氧还原温度规定为750℃土20℃）。5.4QFQWCuSn粉松装密度的测定按GB/T1479进行。5.5QFQWCuSn粉粒度组成的测定按GB/T1480进行。5.6QFQWCuSn粉颗粒形状偏差的测定按附录A进行。6检验规则
6.1检查与验收
6.1.1QFQWCuSn粉出厂前，由制造厂质检部门进行出厂检验。检验项目为铜、锡、锌、磷和总杂质的百分含量，以及松装密度和粒度组成。6.1.2有以下情况之一时，应按本标准中规定的各项技术要求对青铜粉进行“型式检验”，即对青铜粉进行本标准规定的全面检验。
a）正常生产时“型式检验”的周期为一个月；b）产品停产时间超过15天后，恢复生产时的第一批产品；c）更换牌号后的第一批产品；
d）质检人员认为有必要进行“型式检验”。6.1.3需方应对收到的产品进行验收，如检验结果与本标准或订货单.（或合同）内容不符时，应在收到产品之日起15日内向供方提出，由供需双方协商解决。如需仲裁，由供需双方在需方共同取样，但需方必须提供原装粉末。产品自出厂之日起，质量保证期不少于三个月。6.2组批
每批产品应由同一牌号、相同粒度的产品组成，单批重量不小于3t。6.3取样
产品取样按GB/T5314的规定进行。6.4检验结果的判定
如检验结果不符合本标准规定，应对不合格项目取双倍数量的试样按测试方法的规定进行复检，如仍不符合本标准规定，则该批产品为不合格品。7包装、标志、运输、存和质量证明书7.1包装、标志和运输按照GB/T8888的规定执行。7.2贮存：
产品应贮存于通风、干燥、无腐蚀性气体，温度不高于25℃，相对湿度不大于70%的环境内。7.3质量证明书：
每批产品应附有质量证明书。其上注明：a）产品名称、牌号、批号、净重与产品件数；b）分析检测结果及检验部门印记；c）本标准号；
d）出厂日期；
e）供方名称；
f）防潮标志。
JB/T6649--2010
附录A
（规范性附录）
气雾化锡青铜球形粉末形状偏差的测定方法颗粒长短度的测定
本附录测定方法仅适用于表2中的气雾化锡青铜球形粉末（以下简称青铜球粉）规格。A.1方法原理概要
将青铜球粉均匀地撒在玻璃片上，然后用光学显微镜测量其投影面上粉末颗粒投影轮廓在两平行切线间的最长距离和最短距离，则颗粒长短度为最长距离与最短距离的比值。将所测量的一定数量粉末颗粒的长短度值取其平均值就得到粉末长短度平均值。A.2试验器具
A.2.1光学显微镜：
分度值为0.01mm～0.001mm，放大倍数为50～500倍，备有等分成200个刻度的目镜测微尺，并且具有可纵横移动及360°旋转的载物台。A.2.2玻璃片。
A.3试片制备
在三块玻璃片上分别擦上薄薄的一层胶水，然后分别在上面均匀地撒上一层分散的青铜球粉。待胶水干后，去掉未粘到玻璃上的青铜球粉。三块试片用于三次测量用。A.4试验程序
A.4.1根据青铜球粉规格对应的粒度范围选择合适的显微镜放大倍数，以保证绝大部分粉末颗粒投影轮廓在两切线间的最长距离能完全落在目镜测微尺内，两切线间的最短距离在目镜测微尺上的读数不小于40格。
A.4.2将显微镜载物台作纵向移动的旋钮旋到起始位置，横向移动的旋钮旋到整个行程的中间位置，载物台旋转到0°位置。将试片放在载物台上，向终止位置旋转纵向移动旋钮，寻找到第一个粉末颗粒。A.4.3使用目镜测微尺，并且通过旋转纵向移动旋钮、横向移动旋钮和旋转载物台测量第一个粉末颗粒投影轮廓在两平行切线间的最长距离L和最短距离B。A.4.4将横向移动旋钮旋回到整个行程的中间位置，载物台旋回到0°位置。朝终止位置旋转纵向移动旋钮，寻找下一个粉末颗粒。A.4.5重复A.4.3～A.4.4的步骤，测出50个粉末颗粒的L和B值。若纵向移动旋钮旋转整个行程还测不足50个颗粒时，可将同一试片在载物台上横向移动一段距离，重复A.4.2～A.4.4的步骤，继续测足50个颗粒。
A.4.6重复A.4.2～A.4.5的步骤，分别测定另两片试片的L和B值。A.5试验结果的计算
A.5.1颗粒长短度按式（A.1）计算：（A.1)
式中：
N—颗粒长短度；
L—一颗粒投影轮廊在两平行切线间的最长距离，单位为格；B颗粒投影轮廊在两平行切线间的最短距离，单位为格。A.5.2
2粉末长短度平均值按式（A.2）计算：N-
式中：
N-粉末长短度平均值；
N—第i个颗粒的长短度值。
JB/T6649—2010
.........
粉末长短度平均值取三次测定结果的算术平均值，以三位有效数字报出最终结果。当三次测定结果之间的差值超过0.03时，其最大值和最小值也要随结果报出。允许差
颗粒长短度测定允许差为0.03。5
华人民共
机械行业标准
气雾化锡青铜球形粉末
JB/T6649—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·15千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9640
网址：http://www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
