标准简介

本标准规定了水平带式真空过滤机和带式压榨过滤机用织造滤带的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输、贮存等要求。本标准适用于水平带式真空过滤机、带式压榨过滤机用织造滤带。 JB/T 10967-2010 带式过滤机 织造滤带 JB/T10967-2010 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

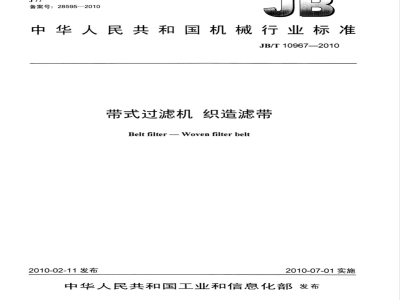

ICS73.120
备案号:28595—2010
中华人民共和国机械行业标准
JB/T 10967—2010
带式过滤机织造滤带
BeltfilterWovenfilterbelt
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
2规范性引用文件
3术语和定义
4型号表示方法
水平带式真空过滤机用滤带的型号表示方法4.2
带式压榨过滤机用滤带的型号表示方法经线材质符号表示方法
标记示例.
5技术要求
材料及外购件
物理性能
尺寸偏差
过滤性能
其他要求.
外观质量
试验方法
断裂强力测定方法
接头断裂强力测定方法
定力伸长率测定方法.
滤带鼓泡孔径的测定方法
滤带透水性能的测定方法
耐磨性能测定方法
真空过滤性能的测定方法
滤带长度测定方法
滤带宽度测定方法
经密、纬密测定方法
滤带厚度测定方法.
6.12单位面积质量测定方法
热水收缩率测定方法
6.14外观质量检验方法
7检验规则.
检验分类
7.2检验项目..
7.3出厂检验,
7.4型式检验
8标志、包装、运输和贮存
标志,
JB/T10967-2010
JB/T10967—2010
8.2包装,
8.3运输和贮存
附录A(规范性附录)滤带鼓泡孔径的测定方法A.1术语和定义
测定原理.
试验用液体
测定装置流程,
仪器及装置
计算公式,
试验步骤
A.8结果表示
附录B(规范性附录)滤带透水性能的测定测定原理.
试验装置及仪器,
计算公式。
测定步骤.
B.5数据处理,
附录C(资料性附录)真空过滤性能的测定C.1术语和定义
测定原理
测定装置
计算公式.
试样制备..
测定条件..
数据处理
带接头的滤带试样选取方法.
滤带鼓泡孔径测定装置流程图.
滤带透水试验装置,
真空过滤性能测定装置流程示意图经线材质符号表,
水平带式真空过滤机用滤带物理性能表带式压榨过滤机用滤带物理性能表,不同材质滤带的最高安全使用温度表4
滤带尺寸偏差表..
滤带的检验项目表
过滤介质真空过滤性能测定记录表..滤带鼓泡孔径测定采用的液体(20℃)滤带鼓泡孔径测定原始数据记录.定压差下透水性能试验记录表.
....15
本标准的附录中附录A、附录B为规范性附录,附录C为资料性附录本标准由中国机械工业联合会提出。本标准由全国分离机械标准化技术委员会(SAC/TC92)归口。本标准负责起草单位:厦门怡洋过滤材料工业有限公司、上海化工研究院,JB/T10967-2010
本标准参加起草单位:无锡市金禾环保工程有限公司、昆山菲萝环保工程装备有限公司、湖州核华机械有限公司、烟台桑尼核星环保设备有限公司。本标准主要起草人:关太平、都丽红、林志新、王士勇、张德成、邓伯虎、郑庆增、林明辉。本标准为首次发布。
1范围
带式过滤机
织造滤带
JB/T10967-2010
本标准规定了水平带式真空过滤机和带式压榨过滤机用织造滤带(以下简称滤带)的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。本标准适用于水平带式真空过滤机、带式压榨过滤机用织造滤带。2规范性引用文件
下列文件中的条款,通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准;然而,鼓励根据本标准达成协议的各方研究可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T191包装储运图示标志(GB/T191—2008,ISO780:1997,MOD)GB/T3820纺织品和纺织制品厚度的测定(GB/T3820—1997;eqvISO5084:1996)GB/T3923.1纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定条样法(GB/T3923.1—1997,neqISO/DIS13934-1:1994)GB/T4666
GB/T4668
GB/T4669
1997,MOD)
GB/T4774
纺织品织物长度幅宽的测定(GB/T4666—2009,ISO22198:2006,IDT)机织物密度的测定(GB/T4668—1995,neqISO7211-2:1984)纺织品机织物单位长度质量和单位面积质量的测定(GB/T4669—2008,ISO3801:分离机械名词术语
运输包装收发货标志
GB/T6388
GB/T13306
GB/T13384机电产品包装通用技术条件GB/T21196.3纺织品马丁代尔法织物耐磨性能的测定第3部分:质量损失的测定(GB/T21196.32007,ISO12947-3:1998,MOD)3术语和定义
GB/T4774中确立的以及下列术语和定义适用于本标准。3.1
wovenfilterbelt
织造滤带
定宽度和长度的织造滤布与接头组成的环形带。3.2
滤带宽度
beltwidth
滤带实际测量的平均宽度。
滤带长度
beltlength
滤带总长度(含接头长度,即环形带的周长)。3.4
断裂强力
forceatrupture
在规定条件下进行拉伸试验过程中,试样被拉断时所需的力。JB/T10967-2010
定力伸长率elongationatdefiniteforce指定尺寸的滤带试样在恒定速率下拉伸至一定的拉力,试样的伸长与其初始长度之比。3.6
沸腾孔径bubblingporesize
滤带绝大部分(80%以上)孔全部被气体打开,液体表面呈沸腾状态,此时通过测量试样两侧的压差而计算出的孔径称为沸腾孔径。3.7
经密longitudedensity
滤带单位长度的经线根数。
纬密latitudedensity
滤带单位长度的纬线根数。
滤带厚度beltthickness
对滤带施加规定压力的水平基准板和测量板之间的垂直距离。3.10
滤带单位面积质量beltmassperunitarea滤带有效过滤面的单位面积和所含的非纤维物质及水分的总质量。3.11
接头断裂强力
seamintension
指定尺寸的样布在恒定速率下垂直拉伸,接头断裂时所能承受的最大拉力。3.12
耐磨指数abrasionindex
滤带承受外力磨损的性能,以试样反复受磨至破的次数表示,或以受磨一定次数以后的外观、强度、厚度、质量等的变化程度来表示。3.13
透水阻力
waterresistance
水垂直通过单位面积的滤带试样所受到的阻力。3.14
热水收缩率shrinkageofhotwater将滤带样品置于一特定温度的水中一段时间后,滤带样品的长度变化率。3.15
滤带对角线差thedifferenceofbeltdiagonallength打开滤带环形接头,将之平铺后,两条对角线长度的差值。4型号表示方法
4.1水平带式真空过滤机用滤带的型号表示方法ZO O -
经密,单位为根/10cm
经线材质符号
沸腾孔径,单位为um
D代表经线为单丝,F代表经线为复丝水平带式真空过滤机用滤带
4.2带式压榨过滤机用滤带的型号表示方法YD/O O -O
4.3经线材质符号表示方法
经线材质符号表示方法应符合表1的规定。表1
4.4标记示例
锦纶6
经密,单位为根/10cm
经线材质符号
透水速率,单位为L/s·m2
JB/T109672010
D代表经线为单丝,F代表经线为复丝带式压榨过滤机用滤带
经线材质符号表
锦纶66
聚四氟乙烯
聚苯硫醚
聚丙烯腈
组合材质
a)水平带式真空过滤机用滤带,经线为单丝,经线密度为36根/cm,材质为涤纶,沸腾孔径为300um,则滤带的型式表示方法为:ZD/D300PET-360;
b)水平带式真空过滤机用滤带,经线为复丝,经线密度为13根/cm,材质为涤纶,沸腾孔径为85μm,则滤带的型式表示方法为:ZD/F85PET-130;
c)带式压榨过滤机用滤带,经线为单丝,经线密度为26根/cm,材质为涤纶,透水率为2500L/s·m2则滤带的型式表示方法为:
YD/D2500PET-260;
d)带式压榨过滤机用滤带,经线为单丝,经线密度为16根/cm,材质为锦纶6,透水率为2350L/s·m2,则滤带的型式表示方法为:
YD/D2350PA6-160。
5技术要求
滤带应符合本标准的规定,并按经规定程序批准的技术文件制造。5.1材料及外购件
所采用的材料及外购件应符合相应标准的规定,并应有供方的合格证书。5.2物理性能
滤带物理性能应符合表2、表3、表4的规定。表2水平带式真空过滤机用滤带物理性能表项目名称
断裂强力
接头断裂强力
定力仲长率
耐磨指数
热水收缩率
次/mg
固定盘式带滤机用滤带
≥1800
≥400
注:断裂强力、定力伸长率、热水收缩率均指滤带经向参数,滤带物理性能指标
橡胶带式过滤机用滤带、移动盘式带滤机用滤带≥2500
≥500wwW.bzxz.Net
≥400
JB/T10967—2010
项目名称
接头断裂强力
定力伸长率
耐磨指数
热水收缩率
3带式压榨过滤机用滤带物理性能表表3
次/mg
注:定力伸长率、热水收缩率均指滤带经向参数。表4
尺寸偏差
滤带物理性能指标
≥2 000
≥500
不同材质滤带的最高安全使用温度PA6
滤带尺寸偏差应符合表5的规定。表5
带长(L)
两侧带长差
滤带对角线差
边胶厚度(若需边胶处理)
边胶宽度(若需边胶处理)
轧花宽度(若需轧花处理)
5.4过滤性能
5.4.1滤带的主要过滤性能参数:a)滤带的沸腾孔径;
b)透水速率、透水阻力;
c)真空过滤性能。
滤带尺寸偏差表
尺寸范围
<20 000
20000≤L≤40000
L>40000
任意尺寸
<20 000
20000≤L≤40000
L>40000
任意尺寸
任意尺寸
任意尺寸
5.4.2滤带的过滤性能参数应符合设计要求。5.5其他要求
真空带
偏差值
单位:mm
压榨带
5.5.1滤带经线截面尺寸、经密、滤带厚度、滤带单位面积质量等性能指标应符合设计要求。滤带在制作完成后应进行整体定型处理。5.5.2
5.6外观质量
JB/T10967—2010
5.6.1滤带表面应平整、清洁,纹理清晰,不应有松经、断经、纬缩、断纬、磨伤划伤,无明显折痕和纬密不均匀。
5.6.2接头钉扣排列整齐,无明显歪斜和高低差,钉脚应穿透并钩牢滤带。接头胶应横向厚度均匀,纵向应过渡平滑,胶面无气泡、凹陷和高出的胶粒,接头不应有胶堵塞钉扣的孔。5.6.3烫边应牢固、顺直,无断烫、毛刺。5.6.4边胶应无气泡、胶粒,厚度和宽度应均匀。6试验方法
6.1断裂强力测定方法
断裂强力测定方法应符合GB/T3923.1的规定。6.2接头断裂强力测定方法
剪取五块带接头的滤带试样(见图1),试样应至少距滤带边100mm剪取,宽度应为100mm,试样长度L应能使100mm的夹具足够夹持,每一试样上都应包括接头,保持拉伸速率为50mm/min(精确至土10%),当接头断裂时的拉力即为接头断裂强力。≥100
≥100
≥700
—切口;2——接头。
图1带接头的滤带试样选取方法
6.3定力伸长率测定方法
分别剪取两组滤带试样,每组试样至少包括五块,试样宽度应为(50土0.5)mm(不包括任何须边)。长度应能使200mm的夹具能足够夹持,若试样在最大受力下延伸超过75%,则夹具可减少至100mm。记录在5000N/m拉伸力下的布样伸长率。6.4滤带鼓泡孔径的测定方法
滤带鼓泡孔径的测定应符合附录A的规定。6.5滤带透水性能的测定方法
滤带透水性能的测定应符合附录B的规定。6.6耐磨性能测定方法
耐磨性能测定按GB/T21196.3执行。6.7真空过滤性能的测定方法
真空过滤性能的测定参见附录C。6.8滤带长度测定方法
滤带长度测定按GB/T4666执行。6.9滤带宽度测定方法
JB/T10967—2010
滤带宽度测定按GB/T4666执行。6.10经密、纬密测定方法
经密、纬密测定按GB/T4668执行:6.11滤带厚度测定方法
滤带厚度测定按GB/T3820执行。6.12单位面积质量测定方法
单位面积质量测定按GB/T4669执行。6.13热水收缩率测定方法
将滤带样品(20X100)cm(宽×长)置于一定温度的水中加热2h后,计算其前后的尺寸变化得到经纬向收缩率,即为热水收缩率,最高安全使用温度低于100℃的样品测定,水的温度取样品的最高安全使用温度:最高安全使用温度高于100℃的样品测定,水的温度取100℃。6.14外观质量检验方法
滤带外观质量的评定,采用目测法。7检验规则
滤带须经制造厂质量检验部门按本标准检验合格,并签发产品质量合格证方可出厂。7.1检验分类
滤带的产品检验分出厂检验和型式检验。7.2检验项目
滤带的各项检验项目应符合表6的规定。表6滤带的检验项目表
检验项目
物理性能
尺寸偏差
过滤性能
其他要求
注:△表示必须检验;X表示不需要检验。7.3出厂检验
7.3.1滤带在出厂前须逐条进行出厂检验。技术要求条文
5.5,5.6
7.3.2出厂检验应按照表6规定的项目检查。7.4型式检验
7.4.1有下列情形之一时,应进行型式检验:a)转产、转厂、停产后恢复生产时;b)材料、工艺有重大改变,可能影响滤带性能时;c)出厂检验结果和最近一次型式检验有较大差异时。7.4.2型式检验应按照表6规定的项目检查。7.4.3型式检验以同一品种为同一检验批。8标志、包装、运输和购存
8.1标志
出厂检验
型式检验
每条滤带应有明显标志,标志应符合GB/T13306的规定。标志应标示出下列内容:a)制造厂名或商标;
b)型号;
c)规格尺寸(宽×长);
d)过滤面(正面)及运转方向(箭头)标识;e)出厂编号;
f)出广日期。
8.2包装
8.2.1滤带的包装标志应符合GB/T191的规定。8.2.2滤带的包装应符合GB/T13384的规定。3滤带包装外的收发货标志应符合GB/T6388的规定。8.2.3
8.2.4滤带出厂应有下列文件:
a)装箱单;
b)产品使用说明书(包括型式试验提供的过滤性能参数);c)产品合格证。
8.3运输和购存
JB/T10967-2010
8.3.1滤带在运输和贮存中应避免阳光直射或雨雪浸淋,避免与酸、碱及有机溶剂直接接触;避免承受重压和机械损伤。
2滤带在贮存时,环境温度应该在(-18~40)℃之间、相对湿度宜为50%~80%。滤带应该水平8.3.2
放置在距地面不少于50cm平整的货架上。7
