JB/T 2443-2010
基本信息
标准号： JB/T 2443-2010
中文名称：筒型外滤式真空永磁过滤机
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2010-02-11
出版语种：简体中文
下载格式：.rar .pdf
下载大小：2829459
标准分类号
关联标准
替代情况：替代JB/T 2443-1999
出版信息
出版社：机械工业出版社
标准价格：0.0 元
出版日期：2010-07-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了筒型外滤式真空永磁过滤机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。本标准适用于筒型外滤式真空永磁过滤机。该机主要用于粗粒磁性矿物的脱水。 JB/T 2443-2010 筒型外滤式真空永磁过滤机 JB/T2443-2010 标准下载解压密码：www.bzxz.net

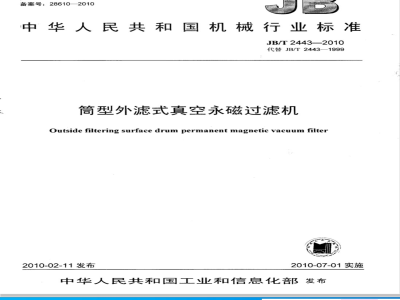

标准图片预览
标准内容
ICS73.120
备案号：28610—2010
中华人民共和国机械行业标准 JB/T2443—2010
代替JB/T2443—1999
简型外滤式真空永磁过滤机
Outside filtering surface drum permanent magnetic vacuum fiiter2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布管理
应用程序工具免费标准bzxz.net
D:小牛道
规范性引用文件
3产品分类
3.1型式，
3.2型号..
3.3基本参数
技术要求，
试验方法，
检验规则.
检验分类
出厂检验
型式检验
7标志、标签和使用说明书
包装、运输及贮存
附录A（资料性附录）对附属设备的要求目
JB/T2443-—2010
JB/T2443--2010
本标准代替JB/T2443--1999《筒型外滤式真空永磁过滤机》。本标准与JB/T2443一1999相比，主要变化如下：-补充了过滤机的结构型式,增加了产品规格，基本参数表中补充了滤饼含水量和处理量；-完善了过滤机的工作环境适应性要求；补充了涂漆质量要求及其检验方法：-补充了型式检验的判定规则；
完善了过滤机的贮存要求，补充了贮存期间的养护要求。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准起草单位：沈阳矿山机械（集团）有限责任公司。本标准主要起草人：冯泉、倪日亮、沈宝康、周文卓、付金壁。本标准所代替标准的历次版本发布情况为：-JB2443-—1979，JB2443-—1985，JB/T2443—1999。I
1范围
筒型外滤式真空永磁过滤机
JB/T2443—2010
本标准规定了简型外滤式真空永磁过滤机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及购存。本标准适用于筒型外滤式真空永磁过滤机（以下简称过滤机）。该机主要用于粗粒磁性矿物的脱水。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件；其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T1720—1979漆膜附着力测定法GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T3768-—1996，eqvISO3746:1995)3．运输包装收发货标志
GB/T6388
GB/T9969
GB/T13306
GB/T13384
JB/T1604
工业产品使用说明书
.标牌
机电产品包装通用技术条件
矿山机械产品型号编制方法
JB/T5000.12
JB/T5000.13
JB/T9042
3产品分类
3.1型式
重型机械通用技术条件第12部分：涂装重型机械通用技术条件
选矿设备用永磁磁块
第13部分：包装
过滤机是由电动机驱动，通过减速器带动蜗轮蜗杆机构，驱动内部装有永磁磁块组成的磁系的简体转动，上部给矿的机器。分左传动和右传动两种型式，分配头可配置在筒体的一端或两端。见图1。注：面向精矿口方向，传动单元在左侧为左传动，反之为右传动。3.2型号
过滤机的型号表示方法应符合JB/T1604的规定。型号表示方法如下：GYW-
过滤面积，单位为m2
筒型外滤式
真空过滤机
标记示例：
过滤面积为12m2的筒型外滤式真空永磁过滤机，.其标记为：GYW—12过滤机
JB/T2443—2010
绕线装置：2-
3.3基本参数
传动装置：3-
筒体：
过滤机的基本参数应符合表1的规定号
过滤面积
筒体直径
筒体转速
筒体表面磁感应强度
滤饼含水率
处理量
电动机功率
参考重量
参考尺寸
GYW-—3
GYW--5
80~300
分配头：5-
GYW—8
磁系；6—
GYW-12
给矿槽；7——溢流槽。
GYW-18
GYW-—24
85~300
50～90
65~120
GYW—30
90~150
4技术要求
4.1过滤机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.2过滤机在下列条件下应能正常工作：a）室内运行，室温为5℃～40℃；b）矿浆中固相颗粒比磁化系数不低于3000×10～cm/g:c）.矿浆中固体粒度为0.15mm~0.80mm；d）给矿浓度为55%~60%；
e）控制给矿量，给矿槽的液面稳定并有溢流口或溢流装置。4.3过滤机滤布下排水面的有效截面积不应小于过滤面积的45%。4.4筒体、分配头、喉管、槽体的腔壁以及在真不应渗漏。
JB/T2443—2010
空或压力下工作的零件不应有螺纹通孔，其连接部位4.5筒体、槽体、给矿槽以及管路连接部位的焊缝应乎整，不允许有烧穿、裂缝、夹渣、咬边等缺陷并不应渗漏。
4.6分配头、错气盘和喉管的铸件，粗加工质应进行人工时效处理。4.7紧固分配盘和错气盘的螺钉头部应沉入2mm
意1cm2的正方形内接触斑点不应少于三个。4.8筒体应采用非导磁材料制成，型
径向圆跳动
mm。分配盘与错气盘接触应严密，刮研后在任其外圆径向圆跳动应符合表2的规定表
GYW--5
GYW-12
GYW+18
GYW—24.
GYW—30
4.9磁系极性应沿轴向相同，沿圆周方向交替排列。磁轭应用导磁性能不低于低碳钢或电工纯铁的材料制成，磁轭与轴之间应采用不导磁材料连接。磁系所用磁块应符合JB/T9042的规定。4.10磁系对应给矿口位置应能转动必要的角度，给矿槽与筒体密封结合处不应漏矿浆。4.11所有润滑油路应畅通，保证润滑。4.12过滤机高速运动的部件和传动装置应设有安全防护罩。4.13过滤机工作时的噪声不应大于80dB（A）。4.14过滤机所有外露非机械加工金属零件表面应涂两层底漆（包括保养底漆）和两层面漆。涂漆应均匀，不得有脱漆、剥落、流痕和裂纹等缺陷。漆膜总厚度不应小于100um，漆膜附着力不应低于GB/T1720--1979中的2级，涂漆颜色应符合JB/T5000.12的规定。4.15过滤机成套供货范围应包括：a）全套机械部分；
b）滤布、压绳及固定滤布用的绕线装置；c）电动机。
注：根据用户和制造厂协议，过滤机的成套供货可附加真空表、压力表、真空泵、鼓风机和自动排液装置等附属设备。对附属设备的要求参见附录A。5试验方法
5.1磁感应强度应用精度等级不低于2.5级的特斯拉计和厚度不大于2mm的探头，在距磁系两端不小于250mm的范围内测量，其值应由筒体表面上相对磁极几何中心的磁场径向分量来确定。5.2喉管各孔道应进行水压试验，在0.2MPa水压下保压10min，无渗漏为合格。5.3过滤机零件腔壁和焊缝连接部位气密性试验，应在涂漆前按下列规定进行：JB/T2443-—2010
a）分配头应盛水保持10min，无渗漏为合格；b）筒体、槽体、给矿槽以及管路连接部位的焊缝应用煤油做透油试验，焊缝背面涂抹的白粉不出现变黑现象为合格。
5.4分配盘与错气盘接触表面的严密性应采用着色法进行检验。5.5过滤机应在试验台上，以最高转速空运转2h，测定筒体的径向圆跳动。5.6过滤机的噪声应按GB/T3768的规定检验。5.7漆膜外观质量目测检验，漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720中的方法检验。6检验规则
6.1.检验分类
过滤机的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每台过滤机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验应符合4.7～4.12和4.14的规定。6.3型式检验
6.3.1有下列情况之一时，过滤机应进行型式检验：a）新产品或老产品转厂生产时：b）正式生产后，产品结构、工艺或材料有较大改动，可能影响产品性能时；c）产品停产一年以上恢复生产时；d）出厂检验的结果与上次型式检验有较大差异时；e）正常生产的产品，每三年进行一次型式检验：f）国家质量监督检验机构提出型式检验要求时。6.3.2型式检验应符合本标准的全部要求。6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。
7标志、标签和使用说明书
7.1每台过滤机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并应标明下列内容：
a）制造厂名称及地址；
b）产品名称及型号；
c）主要技术参数；
d）产品执行的标准编号；
e）出厂编号和制成日期。
7.2·过滤机的使用说明书应符合GB/T9969的规定。7.3过滤机的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：a）收货站及收货单位名称；
b）发货站及发货单位名称：
c）合同号及产品名称、型号：
d）毛重、净重、箱号及外形尺寸；e）起吊作业标志和储运图示标志。8包装、运输及购存
JB/T2443-2010
8.1过滤机的包装应符合GB/T13384和JB/T5000.13的规定，并应符合陆路或水路运输要求。8.2
2过滤机可整体裸装，或以分解形式装箱和包扎。零部件在箱内应固定牢固。8.3过滤机外露加工表面应进行防腐处理，并用油纸和塑料薄膜包扎，防腐期不应少于一年。8.4过滤机应随机附带下列技术文件：a）产品质量合格证明文件：
b）产品使用说明书；
c）产品安装图；
d）装箱清单及成套发货明细表。8.5·过滤机的贮存应符合下列要求：a）应在库房或棚下贮存；
b）库房或棚下应通风，防雨、雪，防日光直射；c）裸装件和捆扎件应单放，不允许码放。8.6在贮存与运输过程中，分配头应防雨、雪、日光直射和意外碰撞，磁系应呈自然下垂状态，并能自由摆动。
8.7过滤机每贮存一年，应进行一次养护。JB/T2443—2010
附录A
（资料性附录）
对附属设备的要求
A.1过滤机的附属设备包括：真空泵、鼓风机或压缩机以及自动排液装置。A.2真空泵的真空度应能达到60-kPa=80kPa，/过滤面积的抽气率为0.5m2/（min·m2）2.0m2/（min·m2）。真空度由悬浮液的性质决定，抽气率较小值用于形成密实且无裂纹滤饼层的悬浮液，而较大值用于形成有细或大裂纹滤饼层的悬浮液。A.3鼓风机或压缩机的压力应能达到10.kPa～30Pa,每平方米过滤面积的风量为0.1m/min~0.5m/min。其中风量较小值用于粒度较大物料的过滤，较大值用手粒度较小物料的过滤。A.4自动排液装置的配套使用应符合表A.1规定。表
过滤机型号
排液罐有效容积
自动排
液装置
排液罐直径
GWY-GWY-8GWY12iGWY-18iGWY-24GWY—30
华人民共
机械行业标准
筒型外滤式真空永磁过滤机
JB/T2443—2010
机械1业出版社出版发行
北京市白万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·15千字2010年7月第1版第1次印刷
定价：10.00元
书号：15111·9730
网址：http://www.cmpbook.com编辑部电话：
（010）88379778
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
