ICS73.120
备案号:28622—2010

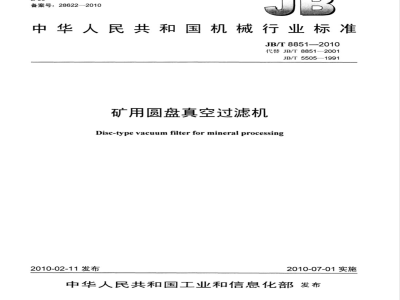

中华人民共和国机械行业标准
JB/T 8851—2010
代替JB/T8851—2001
JB/T5505-1991
矿用圆盘真空过滤机
Disc-type vacuum filter for mineral processing2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
范围,
2规范性引用文件
3产品分类
3.3基本参数.
技术要求.…
试验方法
检验规则..
检验分类.
出厂检验,
型式检验..
标志、标签和使用说明书
包装、运输及贮存
JB/T8851—2010
JB/T8851-—2010
本标准代替JB/T8851—2001《圆盘真空过滤机》和JB/T5505—1991《重型盘式真空过滤机》。本标准与JB/T8851—2001和JB/T5505—1991相比,主要变化如下:将JB/T8851一2001和JB/T5505一1991两项标准合并修订为一个标准,标准名称改为《矿用圆盘真空过滤机》;
-增加了近年来发展的过滤机系列规格及其要求;—规定了过滤机的环境适应性要求;一增加了型式检验的内容;
一对过滤机的贮存要求进行了补充。本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会(SAC/TC88)归口。本标准负责起草单位:洛阳矿山机械工程设计研究院有限责任公司、沈阳矿山机械(集团)有限责任公司、中信重工机械股份有限公司。本标准主要起草人:刘芹、潘德强、黄嘉琳、张升奇、姜磊、高良玉。本标准所代替标准历次版本发布情况为:-JB946—1974;
-ZBD96002—1987;
—JB/T8851—1991、JB/T8851—2001;—JB/T5505—1991。
1范围
矿用圆盘真空过滤机
JB/T8851-—2010
本标准规定了矿用圆盘真空过滤机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。本标准适用于矿用圆盘真空过滤机(以下简称过滤机)。该机主要用于选煤、选矿、有色金属、冶金、石油化工和污水处理等行业进行过滤脱水或固相回收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T191包装储运图示标志(GB/T191—2008,ISO780:1997,MOD)GB/T1720—1979漆膜附着力测定法GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(GB/T3768—1996,eqvISO3746:1995)运输包装收发货标志
GB/T6388
GB/T9439
灰铸铁件
GB/T9669工业产品使用说明书总则GB/T13306
GB/T13384
机电产品包装通用技术条件
JB/T1604
矿山机械产品型号编制方法
JB/T3275
圆盘真空过滤机用塑料扇形滤板JB/T5000.121
重型机械通用技术条件第12部分:涂装JB/T5000.13重型机械通用技术条件第13部分:包装3产品分类
3.1型式
过滤机是由电动机带动减速器,通过大、小齿轮(蜗轮)传动,使水平主轴和与之垂直的立式圆形滤盘连续运转的机器,分为带搅拌装置和无搅拌装置两种型式。带搅拌装置的过滤机主轴与搅拌器的传动为独立传动,搅拌器为摆动耙式或桨叶式。卸料方式采用瞬时吹风与刮刀配合。根据不同用途,过滤机分为矿用GP型和GPYK型、煤用GPY型和氧化铝用GPYL型四种型式。3.2型号
过滤机的型号表示方法应符合JB/T1604的规定。型号表示方法如下:GP?
口-口
过滤面积,单位为m2
K为矿用、L为氧化铝用
特征代号,Y为异形轴
过滤机
JB/T8851—2010
标记示例:
过滤面积为240m2的矿用异形轴圆盘真空过滤机,其标记为:GPYK—240盘式过滤机
基本参数
GP型过滤机的基本参数应符合表1的规定。3.3.1
基本参数
过滤面积
滤盘数量
滤盘直径
滤盘转速
搅拌器转速
电动机
主传动
搅拌器
入料粒度
入料浓度
处理量
滤饼含水量
主机参考重量
基本参数
过滤面积
滤盘数量
滤盘直径
滤盘转速
搅拌器转速
电动机
主传动
搅拌器
入料粒度
入料浓度
处理量
滤饼含水量
主机参考重量
GP—20
t(h·m2)
(h·m2)
GP-100
GP—30
0.400~1.375
GP—120
GP—40
250~350
8%~13%
GP-140
250~350
0.33~1.25
8%~13%
GP-—60
0.400~1.330
GP--170
GP—80
GP—200
注1:过滤机的处理量(干物料)、滤饼含水量是指过滤金属矿浮选精矿的参考值。其值与过滤系统真空度、过滤粘度和密度等因素有关。
机主轴转速、
入料粒度组成、
浓度、
不包括辅助设备的重量。
注2:3
主机参考重量包括电动机和减速器的重量,2
GPY型过滤机的基本参数应符合表2的规定。2
基本参数
过滤面积
滤盘数量
滤盘直径
滤盘转速
搅拌器转速
电动机主传动
功率搅拌器
入料粒度
入料浓度
处理量
滤饼含水量
主机参考重量
基本参数
过滤面积
滤盘数量
滤盘直径
滤盘转速
搅拌器转速
电动机主传动
搅拌器
入料粒度
入料浓度
处理量
滤饼含水量
GPY—20
(h·m2)
(h·m2)
主机参考重量
0.167~1.000
GPY—80
JB/T8851—2010
GPY-100GPY-120
GPY—140
0.215~0.966
≤0.5(粒度小于0.063的物料占35%40%)250~350
22%~24%
GPY-160
b.185~1.11
GPY—180
GPY—200GPY—220|
GPY—240GPY—260GPY—280
GPY—300
注1:过滤机的处理量
(干物料)、
0.185~1.110
≤0.5(粒度小于0.063的物料占35%~40%)250~350
22%~24%
滤饼含水量是指过滤浮选精煤的参考值。其值与过滤系统真空度、转速、入料粒度组成、浓度、粘度和密度等因素有关。注2:主机参考重量包括电动机和减速器的重量,不包括辅助设备的重量。3.3.3
GPYK型过滤机的基本参数应符合表3的规定。300
过滤机主轴
JB/T8851—2010
基本参数
过滤面积
滤盘数量
滤盘直径
滤盘转速
电动机主传动
功率搅拌器
入料粒度
入料浓度
处理量
滤饼含水量
主机参考重量
(h·m2)
注1:过滤机的处理量
(干物料)、
无搅拌装置
8%~15%
滤饼含水量是指过滤浮选铝土矿的参考值。轴转速、入料粒度、
粘度和密度等因素有关。
浓度、米
主机参考重量包括电动机和减速器的重量,不包括辅助设备的重量。注2:3
GPYL型过滤机基本参数应符合表4的规定表4
基本参数
过滤面积
滤盘数量
滤盘直径
滤盘转速
电动机
主传动
搅拌器
入料粒度
入料浓度
处理量
滤饼含水量
主机参考重量
(h·m2)
0.45~4.00
注1:过滤机的处理量(干物料)、19.32
0.30~4.50
10 275
10 675
10 690
其值与过滤系统真空度、
0.30~4.50
无搅拌装置
600~1000
13%~16%
过滤机主
0.30~4.20
其值与过滤系统真空度、过滤机滤饼含水量是指过滤氢氧化铝料浆的参考值。粘度和密度等因素有关。
主轴转速、入料粒度、
浓度、来
注2:主机参考重量包括电动机和减速器的重量,不包括辅助设备的重量。4
4技术要求
4.1过滤机应符合本标准的要求,并按照经规定程序批准的图样及技术文件制造。4.2凡本标准未予规定的一般技术要求,应符合有关国家标准及行业标准的规定。4.3过滤机在下列条件应能正常工作:a)室内运行,室温为5℃~40℃;b)入料温度不超过60℃;
JB/T8851—2010
c)入料粒度不大于0.5mm;入料中固相颗粒的沉降速度不超过18mm/s;在90s的过滤时间内,在过滤机滤盘上,或者与过滤机条件相符合的试验装置上,其滤饼厚度不小于8mm。4.4主轴各滤液通道及过滤机的槽体不得有渗漏现象。4.5槽体焊接后,槽口两对角线长度尺寸偏差在1000mm内不应大于2.5mm。4.6主轴安装时,其轴线对槽体中心线的同轴度误差在1000mm内不应大于2.5mm,其平行度误差1000mm在内不应大于1mm。
4.7搅拌轴安装前应校直,其直线度误差在1000mm内不应大于0.5mm,搅拌轴轴线对主轴轴线的平行度误差在1000mm内不应大于1mm。4.8各扇形滤板表面应与主轴垂直。当滤盘运转时,滤盘端面跳动量应符合表5的规定,且相邻两滤板的平面错位不应大于4mm。
圆盘直径
端面跳动量
2100~3100
3800~4200
4.9刮刀刃口应平行于圆盘表面,其平行度公差在全刃口长度范围内不应超过3mm。4.10扇形滤板与主轴结合处不应漏气、漏水。53006200
4.11过滤机主传动分为蜗轮传动和齿轮传动两种。蜗轮啮合处接触斑点沿齿长不应小于40%,沿齿高不应小于45%,啮合间隙应为0.4mm~0.6mm。齿轮传动中的大小齿轮啮合接触面积沿齿高方向不应小于40%,沿齿宽方向不应小于50%,侧隙应为0.32mm~0.5mm。4.12各传动部分应运转灵活,不应渗油。减速器温升不应超过30℃,最高温度不应超过70℃;各轴承部位温升不应超过30℃,最高温度不应超过70℃。4.13分配头静分配(配气)垫与动分配(配气)垫应可更换,分配头静分配(配气)垫与动分配(配气)垫或动分配(配气)垫与扇形块的接触平面应接触严密,在25mmX25mm的面积上接触点数不应少于20个,接触面之间的间隙不应大于0.05mm,接触平面上不允许有砂眼、凸起和毛刺等缺陷。4.14分配头体的材料性能不应低于GB/T9439中HT200的规定。4.15分配头体、轴承座等铸件应进行人工时效处理。4.16过滤机的滤盘转速在表1~表4规定的各档范围内应能无级调速。4.17过滤机用扇形滤板分为塑料扇形滤板和钢制扇形滤板。扇形滤板排水的有效面积不应小于滤布覆盖面积的45%,滤板表面不应有凸起、凹陷、尖角、毛刺和使滤布破损的粗糙之处。塑料扇形滤板还应符合JB/T3275的要求。
4.18组成滤盘的扇形滤板应可互换,每块扇形滤板的重量不应超过20kg4.19过滤机的噪声不应超过85dB(A)。在瞬时吹风卸饼时,由压缩气体气流引起的噪声不应超过98dB(A)。
4.20过滤机应有手动润滑装置或集中润滑装置,并保证各润滑油路畅通。4.21外露的未加.工金属零件表面应涂防锈底漆和面漆,漆膜总厚度为74μm~98μm,漆膜附着力不5
JB/T8851—2010
应低于GB/T17201979中的2级。浸油零件的未加工表面应涂红色耐油面漆。涂漆表面应均匀,无脱漆、剥落、流痕和裂纹等缺陷。涂漆颜色应符合JB/T5000.12的规定。4.22过滤机的成套供货范围应包括:a)过滤机全套机械部分(不包括真空泵、空压机、鼓风机和自动排液装置等辅机设备);b)电动机、减速器、电控柜和润滑装置。5试验方法
5.1过滤机零部件应在涂漆前按下列规定进行检验:a)用透油法或槽体盛水30min检验4.4中槽体的渗漏。b)用气压试验或水压试验检验4.4中主轴各滤液通道及4.10。试验压力为0.2MPa,保压时间不应少于5min。
5.2用着色法检验4.11和4.13。
5.3在滤盘最高转速下按GB/T3768的规定测定噪声。5.4在额定转速下进行不应少于2h的空运转,在轴承温升保持稳定后检验4.12。5.5目测检验涂漆的外观质量,漆膜厚度用电磁式膜厚计测量,漆膜附着力按GB/T1720的规定进行检验。
6检验规则
6.1检验分类
过滤机的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每台过滤机须经制造厂质量检验部门检验合格后方可出厂,出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验4.84.13、4.16和4.19~4.21。6.3型式检验
6.3.1有下列情况之一时,过滤机应进行型式检验:a)新产品或老产品转厂生产时;b)当产品设计、结构、工艺或材料有较大改动,可能影响产品性能时;c)产品停产一年以上恢复生产时;d)出厂检验的结果与上次型式检验差异较大时e)正常生产的产品,每三年进行一次型式检验;f)国家质量监督检验机构提出型式检验要求时。6.3.2型式检验的项目应包括本标准的全部内容。6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检,若仍不合格则判定型式检验不合格。
7标志、标签和使用说明书
7.1过滤机应在适当而明显的位置固定产品标牌。其标牌应符合GB/T13306的规定,并应标明下列内容:
a)制造厂名称及地址;
b)产品名称与型号;
c)主要技术参数;
d)产品执行的标准编号;
e)出厂编号和制造日期。
2过滤机的使用说明书应符合GB/T9969的规定。7.2
3过滤机的包装标志应符合和GB/T191和GB/T6388的规定。其内容应包括:7.3
a)到货站及收货单位;
b)发货站及发货单位;
c)合同号、产品名称及产品型号;d)毛重、净重、箱号及外形尺寸;e)起吊作业标志和储运图示标志。8包装、运输及购存
JB/T8851—2010
8.1过滤机分为封闭包装、裸装和捆扎等。包装应符合GB/T13384和JB/T5000.13的规定,并应符合水陆运输的要求。封闭包装时零部件在箱内应固定牢固。8.2过滤机的外露加工表面及管接头应涂防锈油后局部包扎,其防腐期不应少于一年。3过滤机的电动机和减速器等应进行防水包装。8.3
8.4过滤机应随机附带下列技术文件:a)产品质量合格证明文件;
b)产品使用说明书;
c)安装图;
d)装箱清单及成套发货明细表。5过滤机的贮存应符合下列要求:8.5
a)应在库房或棚下贮存;
b)库房或棚下应通风,防雨、雪和日光直射;c)裸装件和捆扎件应单放,不允许码放。6过滤机每贮存一年,应进行一次养护。8.6
