JB/T 10972-2010
基本信息
标准号： JB/T 10972-2010
中文名称：一般用变频喷油螺杆空气压缩机
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2010-02-11
出版语种：简体中文
下载格式：.rar .pdf
下载大小：4907095
标准分类号
关联标准
出版信息
出版社：机械工业出版社
标准价格：0.0 元
出版日期：2010-07-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了一般用变频喷油螺杆空气压缩机的术语和定义、基本参数、要求、试验方法、检验规则、标志、包装及贮存。本标准适用于驱动电动机功率为（2.2～315）kW、额定排气压力为0.7(0.8)MPa、1.0MPa和1.25MPa的一般用固定的风冷和水冷变频螺杆空压机。 JB/T 10972-2010 一般用变频喷油螺杆空气压缩机 JB/T10972-2010 标准下载解压密码：www.bzxz.net

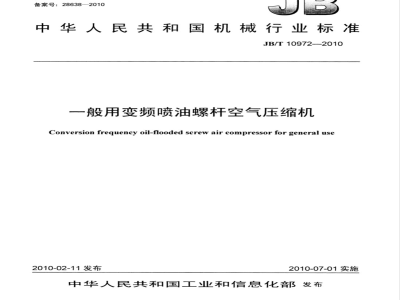

标准图片预览
标准内容
ICS23.140
备案号：28638—2010
中华人民共和国机械行业标准 JB/T 10972—2010
一般用变频喷油螺杆空气压缩机Conversion frequency oil-flooded screw air compressor for general use2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，
1范围
规范性引用文件
3术语和定义
4基本参数，
要求．
试验方法．
7检验规则.
检验类型..
型式检验.
7.3抽样检验..
7.4出厂检验..
8标志、包装及贮存
附录A（规范性附录）压缩空气露点温度图表附录B（规范性附录）允许偏心距.次
JB/T10972—2010
本标准的附录A和附录B均是规范性附录。本标准由中国机械工业联合会提出。本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。JB/T10972—2010
本标准起草单位：合肥通用机械研究院、宁波德曼压缩机有限公司、深圳汇川技术有限公司。本标准主要起草人：高相家、陈放、宋立峰、黄集骏、朱兴明、李俊田。本标准为首次发布。
1范围
一般用变频喷油螺杆空气压缩机JB/T10972—2010
本标准规定了一般用变频喷油螺杆空气压缩机（以下简称变频螺杆空压机）的术语和定义、基本参数、要求、试验方法、检验规则、标志、包装及贮存。本标准适用于驱动电动机功率为（2.2～315）kW、额定排气压力为0.7（0.8）MPa、1.0MPa和1.25MPa的一般用固定的风冷和水冷变频螺杆空压机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器
GB151管壳式换热器
GB/T3480.5直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量（GB/T3480.5一2008ISO6336-5：2003，IDT)
GB/T3853—1998容积式压缩机验收试验（eqvISO1217:1996）5容积式压缩机术语总则（GB/T4975—1995，eqvISO3857-2：1977）GB/T4975
GB/T4980
容积式压缩机噪声的测定
GB/T5330—2003工业用金属丝编织方孔筛网GB/T7777
容积式压缩机机械振动测量与评价GB/T12668.1调速电气传动系统第1部分：一般要求低压直流调速电气传动系统额定值的规定（GB/T12668.1—2002，IEC61800-1：1997，IDT）GB/T12668.2调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定（GB/T12668.2—2002，IEC61800-2：1998，IDT）GB12668.3调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法（GB12668.32003，IEC61800-3：1996，IDT）GB/T12668.4
调速电气传动系统第4部分：一般要求交流电压1000V以上但不超过35kV的交流调速电气传动系统额定值的规定（GB/T12668.4—2006，IEC61800-4：2002，IDT）GB/T13306标牌
GB/T13384租
机电产品包装通用技术条件
GB/T15487
容积式压缩机流量测量方法
GB19153容积式空气压缩机能效限定值及能效等级GB22207容积式空气压缩机安全要求（GB22207—2008，ASTMB19.1-1995，NEQ）JB6431容积式压缩机灰铸铁件技术条件JB/T6441压缩机用安全阀
JB/T6908容积式压缩机钢锻件
JB/T7261铝制板翅式换热器技术条件JB/T7662容积式压缩机术语回转压缩JB/T7663.1容积式压缩机包装技术条件1
JB/T10972—2010
JB/T7663.2容积式压缩机涂装技术条件JB/T9104容积式压缩机用球墨铸铁件技术条件《压力容器安全技术监察规程》3术语和定义
GB/T4975、GB19153和JB/T7662中确立的术语和定义以及下列术语和定义适用于本标准。3.1
变频螺杆空压机
conversionfrequencyscrewaircompressor通过调节压缩机主电动机的运行频率来实现容积流量变化的螺杆空气压缩机称为变频螺杆空气压缩机。
基准频率referencefrequency
变频螺杆空压机在额定转速状态下的运行频率。3.3
中间频率middlefrequency
变频螺杆空压机基准频率的70%
低速频率lowspeedfrequency
变频螺杆空压机低速运行性能考核时的运行频率。3.5
下限频率lowlimitfrequency
变频螺杆空压机允许运行的最低频率。3.6
基准转速referencerotationalspeed变频螺杆空压机在基准频率状态下运行的转速。3.7
中间转速middlerotationalspeed变频螺杆空压机在中间频率状态下运行的转速。3.8
低频转速lowfrequencyrotationalspeed变频螺杆空压机在低速频率状态下运行的转速。3.9
基准比功率
referencespecificpower
变频螺杆空压机在基准频率状态下运行的比功率。3.10
mid-frequencyspecificpower
中频比功率
变频螺杆空压机在中间频率状态下运行的比功率。3.11
低频比功率lowfrequencyspecificpower变频螺杆空压机在低速频率状态下运行的比功率。3.12
nominalcapacity
公称容积流量
变频螺杆空压机在基准频率状态下运行时的容积流量。2
基本参数
JB/T10972-—2010
变频螺杆空压机的驱动电动机功率、额定排气压力、公称容积流量应符合表1的规定。5
变频螺杆空压机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。5.1
5.2风冷式变频螺杆空压机优先选择双变频方式，即主驱动电动机和风扇电动机均采用变频方式控制。5.3水冷式变频螺杆空压机宜配置冷却水量调节装置，以适应系统因变频调节引起的温度变化。5.4变频螺杆空压机主驱动电动机所配的变频器应优先选择量型或直接转矩型变频器。5.5变频螺杆空压机系统所配变频器的额定值、正常使用条件、过载情况、浪涌承受能力、稳定性、保护、交流电源接地、电磁兼容性、抗干扰性和试验等性能的要求均应符合GB/T12668的规定和要求。5.6驱动电动机配用的变频器容量，应不小于驱动电动机额定功率。冷却风扇驱动电动机所配变频器，应根据风扇电动机的实际功率选配风机型变频器。5.7变频螺杆空压机的低速频率按表2规定。变频螺杆空压机系统所配驱动电动机的绝缘等级应不低于F级，并保证驱动电动机在下限频率运5.8
行时的充分散热。
驱动电动机
性能参数表（一）
额定排气压力
公称容积流量
注1：表中公称容积流量数值为变频螺杆空压机在基准频率状态下测定。注2：驱动电动机功率不包括冷却风扇驱动电动机功率。水冷
JB/T10972—2010
驱动电动机功率
低速运行频率值
变频螺杆空压机的规定工况为：5.9
a）吸气压力：0.1MPa（绝对压力）；b）吸气温度：20℃；
c）吸气相对湿度：0；
表2低速频率
30%基准频率
d）水冷变频螺杆空压机冷却水进水温度：15℃；e）水冷变频螺杆空压机油冷却器冷却水量：按表3规定，单位为L/m3；>55
40%基准频率
f）风冷变频螺杆空压机冷却空气温度：为吸气温度20℃时相应所处的环境温度，单位为℃；g）排气压力：按表1规定，单位为MPa；h）转速：（基准转速、中间转速、低频转速）/min。表3冷却水用量表
额定排气压力
规定工况下冷却水量
变频螺杆空压机在规定工况下的机组输入比功率应符合表4和表5的规定。表4性能参数表（二）
额定排气压力此内容来自标准下载网
电动机
基准频率
中间频率
低速频率
风冷变频螺杆空压机机组输入比功率kW/（m/min）
基准频率
中间频率
低速频率
基准频率
中间频率
低速频率
电动机
基准频率
中间频率
表5性能参数表（三）
额定排气压力
水冷变频螺杆空压机机组输入比功率kW/（m2/min）
低速频率
基准频率
中间频率
低速频率
基准频率
变频螺杆空压机在规定工况下的实际容积流量应不低于公称容积流量95%。变频螺杆空压机在规定工况下的噪声声功率级应符合表6的规定。变频螺杆空压机的振动烈度应符合表7的规定。变频螺杆空压机每立方米空气所消耗的润滑油量应不大于40mg。变频螺杆空压机的安全要求按GB22207的规定。JB/T10972—2010
中间频率
低速频率
变频螺杆空压机在吸气温度为40℃，冷却水进水温度小于或等于30℃及排气压力为额定压力时，其压缩空气温度最高不应超过110℃，但压缩空气的最低温度应不低于其露点温度（见附录A)。
5.17变频螺杆空压机应设置安全阀，动作灵敏、可靠，并应符合JB/T6441和《压力容器安全技术监察规程》中的规定。
5.18变频螺杆空压机的吸气口应设置空气滤清器。5.19变频螺杆空压机至少应设有下列自动保护装置，且当发生其中任一情况时，机组应能报警或自动停机，并给出相应的指示。
a）排气压力超限；
b）排气温度超限；
c）变频系统故障；
d）电动机过载。
JB/T10972—2010
驱动电动机功率
6性能参数表（四）
噪声声功率级
dB (A)
全罩式
注：表中噪声声功率级dB（A）之值，关为机组运行在基准频率时所测。性能参数表（五）
压缩机结构及驱动功率
主机与底架刚性连接（包括主机与底架间有橡胶垫片），且驱动功率不大于90kW带传动
主机与底架间带减振器
驱动功率大于90kW
变频螺杆空压机应设置能控制进入油冷却器油量的温度控制阀。水冷
无罩式
振动烈度
变频螺杆空压机润滑油系统中，应设置全流量过滤器。油过滤器至少应能滤掉25μm的微粒5.22
变频螺杆空压机的气路、油路和水路系统应连接可靠、密封性好，不应有相互渗漏和外泄现象5.23
机壳、排气端盖、排气腔以及液压泵体受压零件，应以1.5倍最大工作压力进行水压试验，保压时间不少于30min，不得有渗漏现象。5.24
变频螺杆空压机的排气侧应设置油气分离器。设有后冷却器时，供气系统中应设置气水分离装JB/T10972—2010
5.25变频螺杆空压机设有增速箱时，其箱体应以煤油作渗漏试验，历时2h，不应有渗漏现象。5.26变频螺杆空压机的钢制压力容器应符合GB150和《压力容器安全技术监察规程》的规定。管壳式换热器应符合GB151的规定，板翅式换热器应符合JB/T7261的规定。5.27变频螺杆空压机灰铁件应符合JB/T6431的规定。球墨铸铁件应符合JB/T9104的规定。5.28变频螺杆空压机的锻件应符合JB/T6908的规定。5.29转子的外圆、型面、齿槽、各主轴颈表面不得有白点、裂纹、冷隔、疏松、缩孔、缩松、气孔及夹杂物等影响质量的缺陷存在，其摩擦表面上不得有凹痕、毛刺和碰伤。5.30转子应作动平衡试验，其平衡精度等级不低于G6.3级。单位转子重量的允许偏心距e按附录B确定。
5.31齿轮材料及热处理质量检验应符合GB/T3480.5的规定。齿轮精度应为高精度级或以上。5.32机组和隔声罩的外表面，应按图样及有关技术文件的要求涂装。涂装应符合JB/T7663.2的规定。5.33变频螺杆空压机的清洁度指标应不大于表8的规定。表8清洁度值
驱动电动机功率
清洁度值
>75~110
5.34成套供给用户的变频螺杆空压机应包括：>110~160
>160～250
>250～400
a）变频螺杆空压机机组、一般应包括主机、驱动机、传动装置、变频调节及控制装置、保护装置及空气滤清器、油冷却器、油气分离器等；b）随机备件；
c）专用工具：
d）随机文件（包括产品合格证、产品使用说明书、装箱单及压力容器的有关文件等）。6试验方法
6.1变频螺杆空压机的性能试验按GB/T3853和GB/T15487的规定，分别在基准频率、中间频率和低速频率三点进行测试。试验时，应在机组总电源输入端接入与机组容量相匹配的电抗器，以降低变频器所产生的高次谐波对试验精度的影响。6.2变频螺杆空压机的噪声测定按GB/T4980的规定在基准频率点测量。6.3变频螺杆空压机的机组输入比功率测定按GB/T19153的规定，分别在基准频率、中间频率和低速频率三点进行测量。
6.4变频螺杆空压机的振动测定按GB/T7777的规定在基准频率点测量。6.5变频螺杆空压机的清洁度检查按下述方法进行：a）先将机组在基准频率运行1h，然后解体，用清洗剂清洗油路系统和气路系统等内腔面；b）用符合GB/T53302003规定的网孔基本尺寸为0.08mm的铜丝网过滤，并将过滤后所得的杂物加热到80℃，经1h烘干处理；c）经烘干的残留物用精度不低于7级的普通天平称重，称得的重量即为空压机的清洁度值。7检验规则
7.1检验类型
a）型式检验；
b）抽样检验；
c）出厂检验。
JB/T10972—2010
7.2型式检验
7.2.1试制的变频螺杆空压机（包括新产品或转厂生产的老产品）应进行型式检验。型式检验时，以额定排气压力，在基准频率至下限频率范围内，延续运行应不少于500h。其中：分别在基准频率、中间频率和低速频率三点各延续运行的时间应不少于100h；在下限频率下运行5h；超压试验24h，超压值为5%；同时还应在40℃进气温度下作1h高温试验。7.2.2正常生产的变频螺杆空压机，如结构、材料、工艺有较大的改变，可能影响产品性能时或长期停产的空压机恢复生产时应进行型式检验。型式检验时，以额定排气压力，在基准频率至下限频率范围内，延续运行应不少于200h。其中：分别在基准频率、中间频率和低速频率三点各延续运行的时间应不少于30h；在下限频率下运行2h；超压试验4h，超压值为5%7.2.3正常生产的变频螺杆空压机，定期或积累一定产量后，应周期性进行一次型式检验。型式检验时，以额定排气压力，在基准频率至下限频率范围内，延续运行应不少于24h。其中：分别在基准频率、中间频率和低速频率三点各运行的时间应不少于3h；在下限频率下运行1h；超压试验1h，超压值为5%。
型式检验的内容如下：
a）检查各零部件的装配质量、工作情况和相互动作的正确性。b）测定清洁度值。
c）在试验的开始和终了，各进行一次性能测试，测定空压机在规定工况下的容积流量、转速、噪声及振动、气体的压力和温度、油温、水温、油耗等；在基准频率、中间频率和低速频率三点测定机组输入比功率。测得的结果均应符合本标准及有关技术文件的规定。d）在下限频率下，检查驱动电动机的温升情况，应满足5.8的规定。e）在超压和高温试验期间，检查油温、水温、排气温度和各机构的运行情况。f）试验结束后，应将空压机主机拆卸，检查轴封、轴承和齿轮等主要零部件的接触和磨损情况以及转子的外观情况。
g）根据各机构的工作情况、各项参数的测试结果及各主要零部件的接触和磨损情况，对产品的经济性和可靠性作出结论。
7.3抽样检验
7.3.1成批生产的变频螺杆空压机应进行抽样检验。抽检时，在额定排气压力点，分别在基准频率、中间频率和低速频率三点各延续运行的时间应不少于10h。7.3.2抽样检验的内容如下：
a）检查各零部件的装配质量、工作情况和相互动作的正确性；b）测定变频螺杆空压机在规定工况下的容积流量、机组输入比功率、噪声、气体的压力和温度、油温、水温：
c）测定清洁度值。
7.3.3抽样方案按表9规定的一次抽样方案，抽检时间应在一年内均衡分布。表9一次抽样方案
单位：台
样本量
一次抽样方案
接受数
拒收数
抽检结果应符合本标准及有关技术文件的规定。如不合格时，制造厂应对该批产品逐台检查7.3.4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
