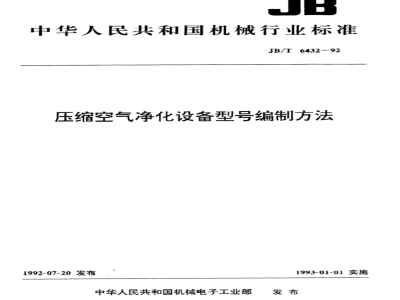

中华人民共和国机械行业标准
JB/T6432-92
压缩空气净化设备型号编制方法1992-07-20发布
中华人民共和国机械电子工业部1993-01-01实施
中华人民共和国机械行业标准
压缩空气净化设备型号编制方法1主题内容与适用范围
本标准规定了压缩空气净化组合设备、干燥器和过滤器型号的编制方法，本标准适用于与压缩机配套使用的压缩空气净化组合设备、干燥器和过滤器。其他压缩气体的净化组合设备、干燥器和过滤器可参照采用。2引用标准
GB10893
GB/T13277
3一般要求
压缩空气干燥器规范与试验
一般用压缩空气质量等级
型号应由大写汉语拼音字母和阿拉伯数字等符号组成。3.1
JB/T 6432-92
型号中的进口容积流量应选取绝对压力为0.1MPa、温度为20C的规定工况下的容积流量。3.2型
型号中出口固体粒子尺寸和浓度等级、出口含油量等级应按GB/T13277规定选取。3.3
3.4出口压力露点应为GB10893中方案B规定工况下的压力露点，其等级应按GB/T13277的规定选取。
压缩空气净化组合设备型号
型号编制
结构差异，用字母表示此内容来自标准下载网
进口压力，用数字表示，MPa
进口容积流量，用数字表示，m*/min出口含油量等级，用数字表示
出口压力露点等级，用数字表示出口固体粒子尺寸和浓度等级，用数字表示净化组合设备代号
注：当出口含油量等级、压力露点等级、固体粒子尺寸和浓度等级中某项无要求时，则用\0\表示。4.2型号及全称示例
例1：J312-40/0.8型压缩空气净化组合设备表示出口固体粒子尺寸和浓度等级为3级，压力露点等级为1级，含油量等级为2级的压缩空气净化组合设备，其进口容积流量为40m/min，进口压力为0.8MPa。例2：J204-20/0.7A型压缩空气净化组合设备表示出口固体粒子尺寸和浓度等级为2级，压力露点无等级要求，含油量等级为4级的压缩空气净化组合设备，其进口容积流量为20m\/min，进口压力为0.7MPa，第一种结构差异。机械电子工业部1992-07-20批准1993-01-01实施
5压缩空气干燥器型号
型号编制
型代号
5.2型号及全称示例
JB/T6432-92
结构差异，用字母表示
进口压力，用数字表示，MPa
进口容积流量，用数字表示，m\/min出口压力露点等级，用数字表示干燥器类型代号，按表1规定
干燥器代号
类型代号
吸收式
无热吸附式
电加热吸附式
蒸汽加热吸附式
冷却水法冷冻式
吸热物质法冷冻式
直接膨胀法冷冻式
满液或蒸发器法冷冻式
联合式
代号来源
S-SHOU(收）
W-WU(无）
D--DIAN(电)
Z-ZHENG(蒸)
L-LENG(冷)
R-RE(热）
P-PENG(膨)
M-MAN(满）
H-HE(合)
例1，GW2-10/0.7型压缩空气干燥器表示出口压力露点等级为2级的无热吸附式压缩空气干燥器，其进口容积流量为10m/min，进口压力为0.7MPa。
例2：GH1-40/0.7B型压缩空气干燥器表示出口压力露点等级为1级的联合式压缩空气干燥器，其进口容积流量为40m/min，进口压力为0.7MPa，第二种结构差异。
压缩空气过滤器型号
型号编制
结构差异，用字母表示
进口压力，用数字表示，MPa
进口容积流量，用数宇表示，m\/min出口含油量等级，用数字表示
出口固体粒子尺寸和浓度等级，用数字表示过滤器类型号，按表2规定
过滤器代号
注：当出口固体粒子尺寸和浓度等级、含油量等级中某项无要求时，则用“0”表示。类
型号及全称示例
JB/T6432-92
类型代号的含义
拦截式
凝亲式
吸附式
代号来
J-JIE（截）
N-NING（）
F-FU(附）
例1：LJ40-6/0.8型压缩空气灰尘过滤器表示进口容积流量为6m/min、进口压力为0.8MPa的拦截式压缩空气灰尘过滤器，其出口固体粒子尺寸和浓度等级为4级，出口含油量无等级要求例2：LN23-10/0.7B型压缩空气除尘、除油过滤器表示进口容积流量为10m\/min、进口压力为0.7MPa的凝聚式压缩空气除尘、除油过滤器，其出口固体粒子尺寸和浓度等级为2级，出口含油量等级为3级，第二种结构差异。例3：LN00-3/0.6型压缩空气灭菌过滤器表示进口容积流量为3m/min、进口压力为0.6MPa的凝聚式压缩空气灭菌过滤器，其出口固体粒子尺寸和浓度及出口含油量，无等级要求。例4：LF02-20/0.7C型压缩空气除油、蒸汽和气味过滤器表示进口容积流量为20m*/min、进口压力为0.7MPa的吸附式压缩空气除油、蒸汽和气味过滤器，其出口固体粒子尺寸和浓度无等级要求，出口含油量等级为2级，第三种结构差异。附加说明：
本标准由全国压缩机标准化技术委员会提出。本标准由机械电子工业部合肥通用机械研究所归口。本标准由沈阳气体压缩机研究所负责起草。本标准主要起草人宋云、袁日清。中华
人民共
机械行业标准
压缩空气净化设备型号编制方法JB/T6432-92
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱
版权专有
邮编100081)
不得翻印
开本880×1230
印张3/8
字数6000
1992年10月第一版
1992年10月第一次印剩
印数00.001-500
定价1.00元
编号0844
