JB/T 8364.5-2010
基本信息
标准号:
JB/T 8364.5-2010
中文名称:60°圆锥管螺纹刀具 第5部分:60°圆锥管螺纹滚丝轮
标准类别:机械行业标准(JB)
标准状态:现行
发布日期:2010-02-11
出版语种:简体中文
下载格式:.rar .pdf
下载大小:2323579
相关标签:
圆锥
螺纹
刀具
滚丝轮
标准分类号
出版信息
出版社:机械工业出版社
标准价格:0.0 元
出版日期:2010-07-01
相关单位信息
发布部门:中华人民共和国工业和信息化部
标准简介
本部分规定了60°圆锥管螺纹滚丝轮的型式和尺寸、技术要求、标志和包装的基本要求。本部分适用于加工螺纹尺寸代号为1/16~3/4的60°圆锥管螺纹(NPT)的滚丝轮。 JB/T 8364.5-2010 60°圆锥管螺纹刀具 第5部分:60°圆锥管螺纹滚丝轮 JB/T8364.5-2010 标准下载解压密码:www.bzxz.net
标准内容
ICS25.100.99
用稻壳阅读器打开
备案号:28695—2010
中华人民共和国机械行业标准
JB/T8364.5—2010
代替JB/T8364.5—1999
60°圆锥管螺纹刀具
第5部分:60°圆锥管螺纹滚丝轮Toolsfortaperpipethreadswith60°thread anglePart5:Threadrollingcylindricaldiesfortaperpipethreadswith 60°thread angle2010-02-11发布
2010-07-01实施

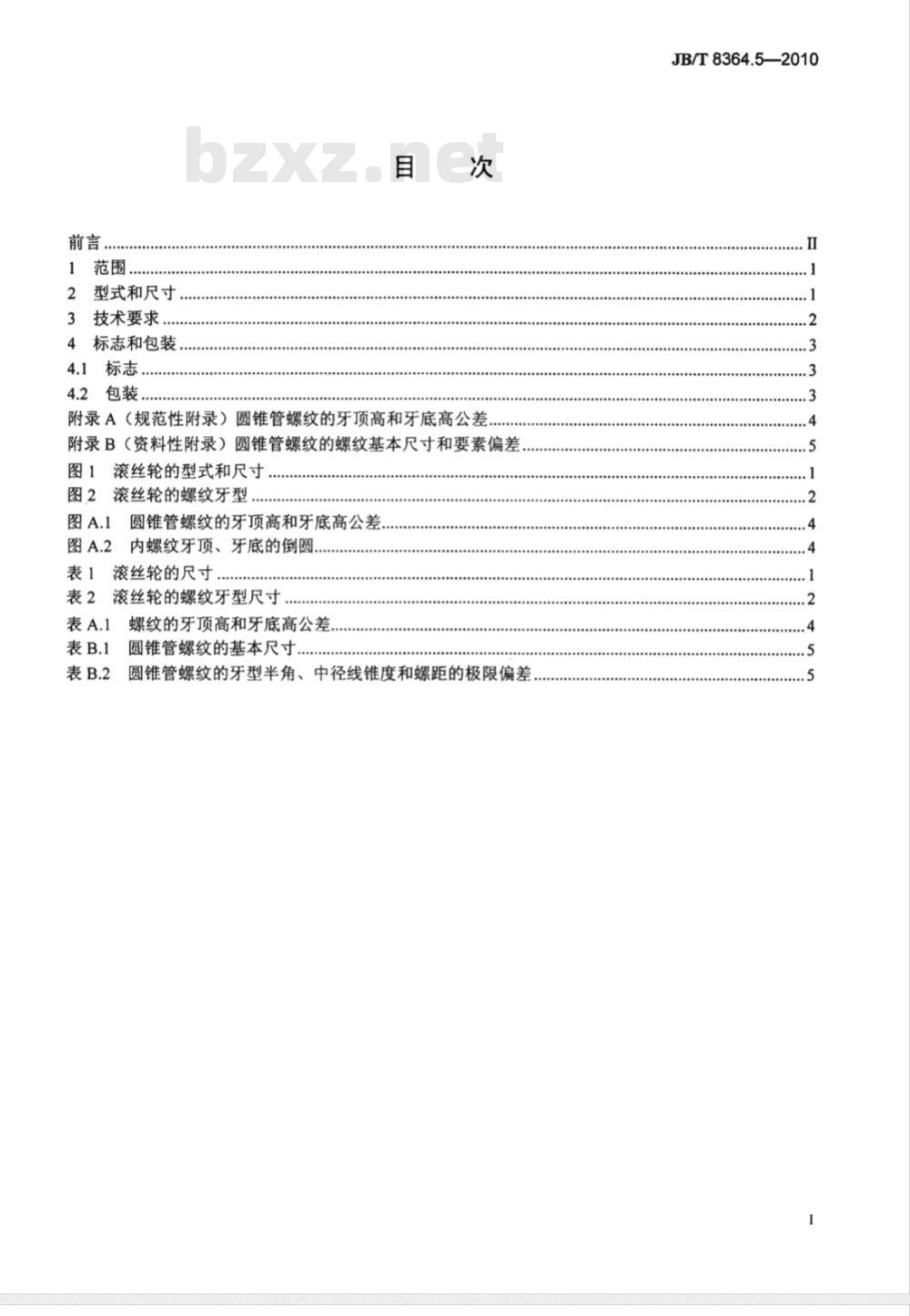

中华人民共和国工业和信息化部发布前言,
型式和尺寸。
3技术要求..
4标志和包装,
4.1标志
4.2包装,
附录A(规范性附录)圆锥管螺纹的牙顶高和牙底高公差.附录B(资料性附录)圆锥管螺纹的螺纹基本尺寸和要素偏差图1滚丝轮的型式和尺寸
图2滚丝轮的螺纹牙型
圆锥管螺纹的牙顶高和牙底高公差图A.1
图A.2内螺纹牙顶、牙底的倒圆.表1滚丝轮的尺寸.
表2滚丝轮的螺纹牙型尺寸
螺纹的牙顶高和牙底高公差
圆锥管螺纹的基本尺寸.
圆锥管螺纹的牙型半角、中径线锥度和螺距的极限偏差JB/T8364.5—2010
JB/T8364.5--2010

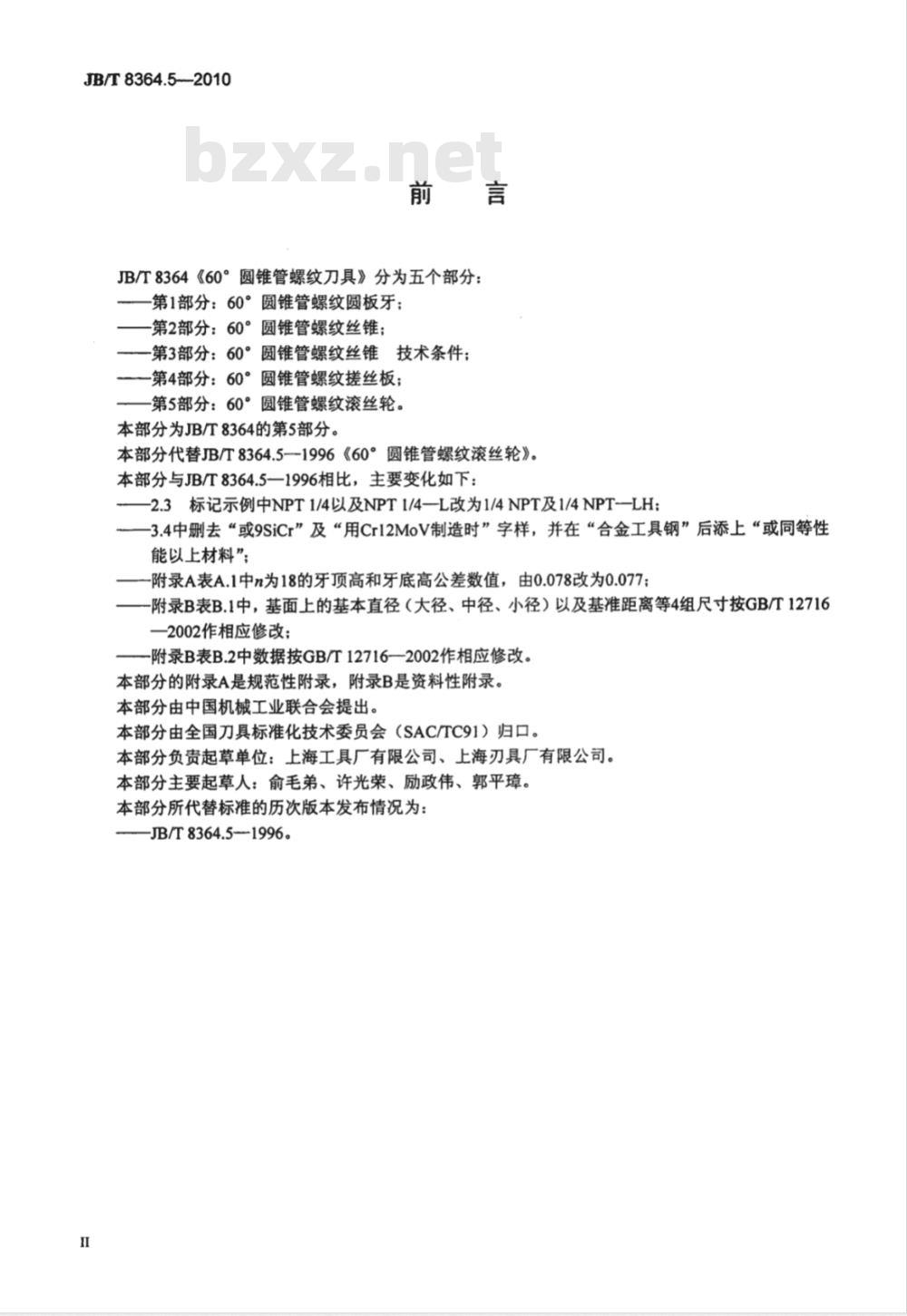

JB/T8364《60°圆锥管螺纹刀具》分为五个部分:第1部分:60°圆锥管螺纹圆板牙;-第2部分:60°圆锥管螺纹丝锥;一第3部分:60°圆锥管螺纹丝锥技术条件;一第4部分:60°圆锥管螺纹搓丝板;一第5部分:60°圆锥管螺纹滚丝轮。本部分为JB/T8364的第5部分。
本部分代替JB/T8364.5—1996《60°圆锥管螺纹滚丝轮》。本部分与JB/T8364.5一1996相比,主要变化如下:2.3标记示例中NPT1/4以及NPT1/4—L改为1/4NPT及1/4NPT—LH;一3.4中删去“或9SiCr”及“用Cr12MoV制造时”字样,并在“合金工具钢”后添上“或同等性能以上材料”;
一附录A表A.1中n为18的牙顶高和牙底高公差数值,由0.078改为0.077;-附录B表B.1中,基面上的基本直径(大径、中径、小径)以及基准距离等4组尺寸按GB/T12716一2002作相应修改;bZxz.net
-附录B表B.2中数据按GB/T12716—2002作相应修改。本部分的附录A是规范性附录,附录B是资料性附录。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会(SAC/TC91)归口。本部分负责起草单位:上海工具厂有限公司、上海刃具厂有限公司。本部分主要起草人:俞毛弟、许光荣、励政伟、郭平璋。本部分所代替标准的历次版本发布情况为:JB/T8364.5-1996。

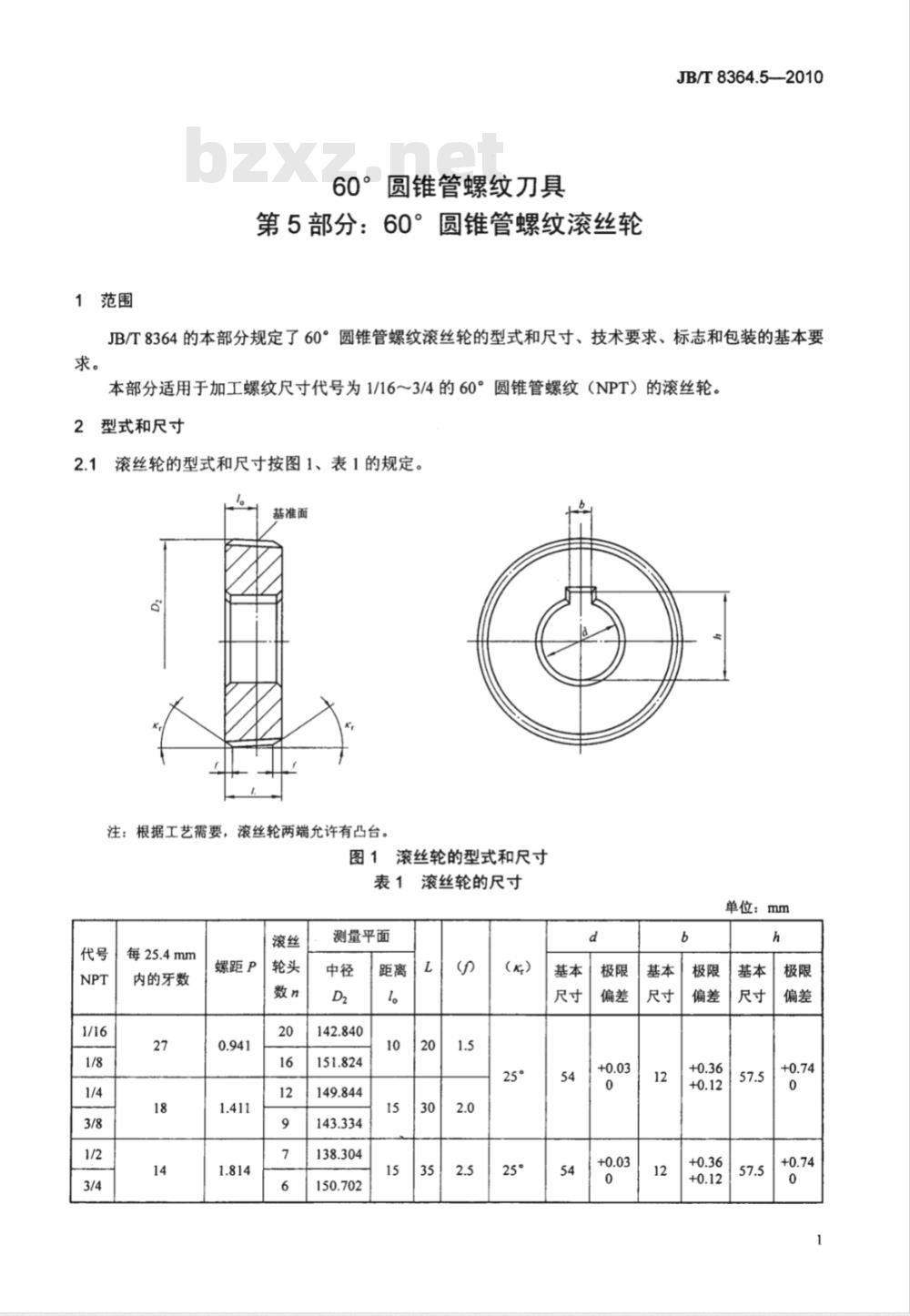

60°圆锥管螺纹刀具
第5部分:60°圆锥管螺纹滚丝轮JB/T8364.5—2010
JB/T8364的本部分规定了60°圆锥管螺纹滚丝轮的型式和尺寸、技术要求、标志和包装的基本要求。
本部分适用于加工螺纹尺寸代号为1/16~3/4的60°圆锥管螺纹(NPT)的滚丝轮。2
型式和尺寸
2.1滚丝轮的型式和尺寸按图1、表1的规定。基准面
注:根据工艺需要,滚丝轮两端允许有凸台。图1滚丝轮的型式和尺寸
表1滚丝轮的尺寸
单位:mm
每25.4mm
内的牙数
螺距P
测量平面
JB/T8364.5-2010

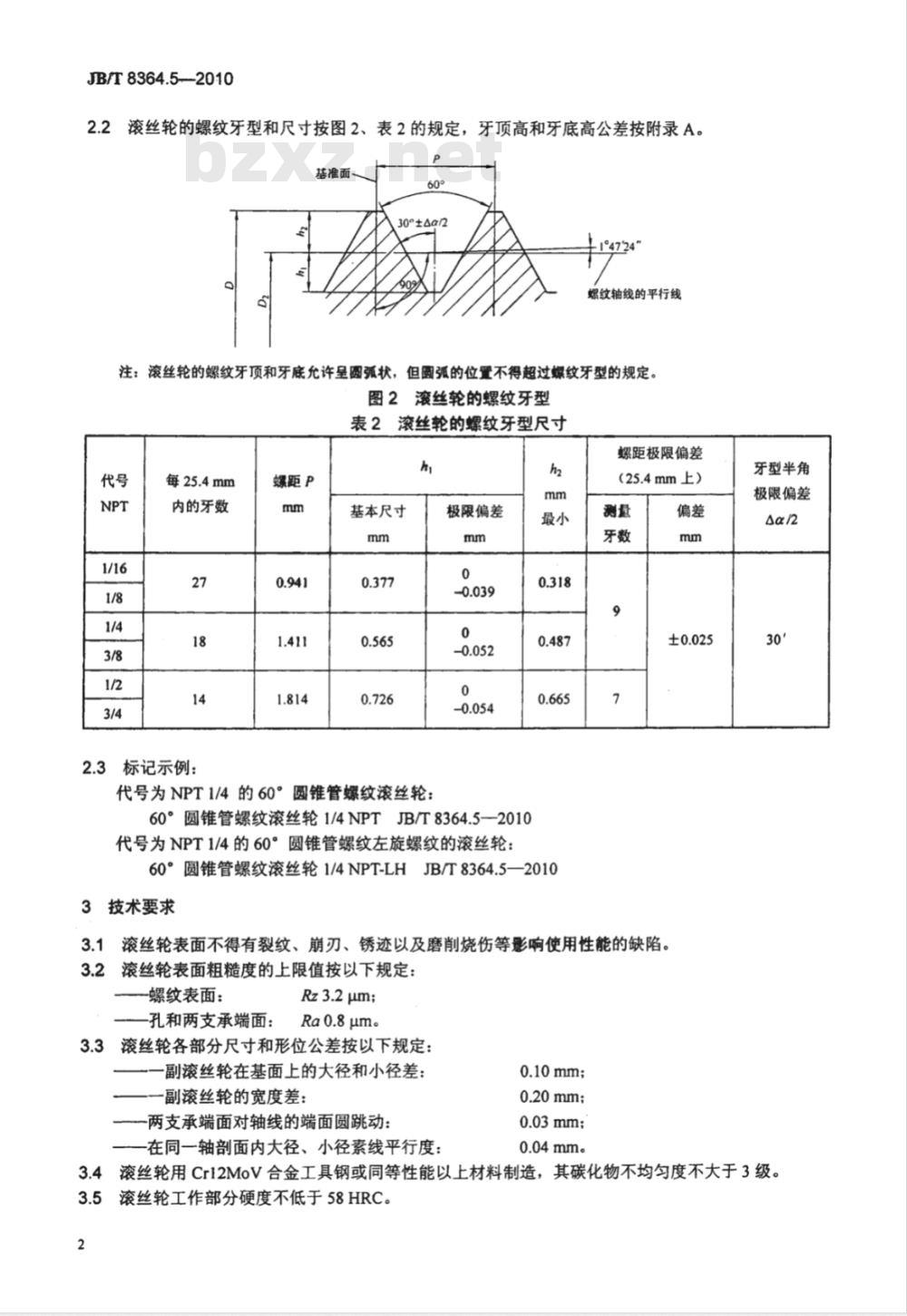

2.2滚丝轮的螺纹牙型和尺寸按图2、表2的规定,牙顶高和牙底高公差按附录A。基准面、
1°4724
螺纹轴线的平行线
注:滚丝轮的螺纹牙顶和牙底允许呈圆弧状,但圆弧的位置不得超过螺纹牙型的规定。图2滚丝轮的螺纹牙型
表2滚丝轮的螺纹牙型尺寸
每25.4mm
内的牙数
2.3标记示例:
螺距P
基本尺寸
代号为NPT1/4的60°圆锥管螺纹滚丝轮:极限偏差
60°圆锥管螺纹滚丝轮1/4NPTJB/T8364.52010代号为NPT1/4的60°圆锥管螺纹左旋螺纹的滚丝轮:h2
60°圆锥管螺纹滚丝轮1/4NPT-LHJB/T8364.5—20103技术要求
螺距极限偏差
(25.4mm上)
3.1滚丝轮表面不得有裂纹、崩刃、锈迹以及磨削烧伤等影响使用性能的缺陷。3.2滚丝轮表面粗糙度的上限值按以下规定:-螺纹表面:
孔和两支承端面:
Rz3.2μm;
3.3滚丝轮各部分尺寸和形位公差按以下规定:副滚丝轮在基面上的大径和小径差:副滚丝轮的宽度差:
一两支承端面对轴线的端面圆跳动:在同一轴剖面内大径、小径素线平行度:0.10mm;
0.03mm;
0.04mm。
牙型半角
极限偏差
3.4滚丝轮用Cr12MoV合金工具钢或同等性能以上材料制造,其碳化物不均匀度不大于3级。3.5滚丝轮工作部分硬度不低于58HRC。2
标志和包装
4.1标志
4.1.1滚丝轮上应标注:
制造厂商标;
螺纹代号;
材料代号。
包装盒上应标注:
a)制造厂或销售商的名称、商标和地址;b)滚丝轮标记示例规定的项目;c)材料牌号或代号;
d)件数;
e)制造年月。
滚丝轮在包装前应经防锈处理,包装必须牢固并防止运输过程中的损伤。JB/T8364.5—2010
JB/T8364.5—2010
附录A
(规范性附录)
圆锥管螺纹的牙顶高和牙底高公差A.1圆锥管螺纹的牙顶高和牙底高公差见图A.1和见表A.1。牙顶(或牙底)高公差
牙底(或牙顶)高公差
注:括号内的文字针对内螺纹而言。圆锥管螺纹的牙顶高和牙底高公差图A.1
表A.1螺纹的牙顶高和牙底高公差每25.4mm内的螺纹牙数n
单位:mm
牙顶高和牙底高公差
A.2在实际生产中,螺纹的牙顶、牙底一般为圆弧状。A.2.1允许螺纹牙顶的圆弧超出牙顶公差带之外,但圆弧的顶点不能离开牙顶公差带,见图A.2。A.2.2螺纹牙底的圆弧不能超出牙底公差带,见图A.2。内螺纹牙顶、牙底的倒圆
附录B
(资料性附录)
圆锥管螺纹的螺纹基本尺寸和要素偏差圆锥管螺纹的螺纹基本尺寸见表B.1。表B.1
每25.4mm内
的牙数
圆锥管螺纹的基本尺寸
基面上的基本直径
圆锥管螺纹的螺纹要素偏差见表B.2。表B.2
每25.4mm轴向长度内
所包含的牙数n
dz= Dz
dj= D,
JB/T8364.5--2010
单位:mm
基准距离
圆锥管螺纹的牙型半角、
中径线锥度和螺距的极限偏差
牙型半角极限偏差
中径线锥度(1:16)
的极限偏差
-1/192
有效螺纹的螺距极限偏差
注:对有效螺纹长度大于25.4mm的螺纹,其螺距累积误差的最大测量跨度为25.4mm。5
中华人民共和国
机械行业标准
圆锥管螺纹刀具
第5部分:60°圆锥管螺纹滚丝轮JB/T8364.5—2010
机械1业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm·0.5印张·15千字2010年7月第1版第1次印刷
定价:10.00元
书号:15111·9815
网址:http://www.cmpbook.com编辑部电话:
(010)88379778
直销中心电话:
(010)88379693
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
