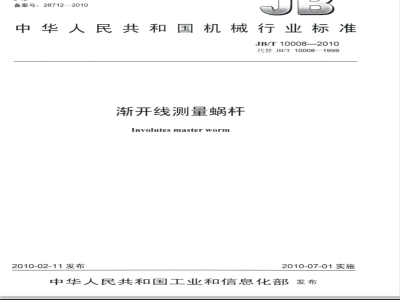

中华人民共和国机械行业标准
JB/T10008—2010
代替JB/T10008—1999
渐开线测量蜗杆
Involutesmasterworm
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
3术语和定义
型式与基本参数，
要求.…
中心孔的表面粗糙度
齿槽宽度.
啮合线公差、螺旋线公差、齿廓公差和齿面表面粗糙度轴台的径向圆跳动及端面圆跳动材料
硬度、
检验条件免费标准bzxz.net
检验方法，
外观.…
中心孔的表面粗糙度
啮合线公差、螺旋线公差、齿廓公差和齿面表面粗糙度轴台的径向圆跳动及端面圆跳动硬度
标志与包装
JB/T100082010
本标准代替JB/T10008-1999《测量蜗杆》。本标准与JB/T10008一1999相比，主要变化如下：以与其他类型测量蜗杆相区别；标准名称修改为《渐开线测量蜗杆》，增加规范性引用文件（本版第2章）；齿形误差△f术语改为齿廓误差△f（1999版2.3；本版3.3）；一删除1999版第4章；
—删除1999版第6章；
修改检验项目的检验方法（1999版附录A；本版第7章）。本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：哈尔滨量具刃具集团有限责任公司。本标准参加起草单位：成都工具研究所。本标准主要起草人：孙秀文、高玉明、姜志刚、武英。本标准所代替标准的历次版本发布情况为：-ZBJ42006—1987;
—JB/T10008-1999。
JB/T10008—2010
1范围
渐开线测量蜗杆
JB/T10008—2010
本标准规定了渐开线测量蜗杆的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装等。
本标准适用于准确度等级为1级、2级、3级，法向模数mg=0.1mm10mm、头数Z=1～3的渐开线测量蜗杆（以下简称“测量蜗杆”）。注：测量蜗杆为基准测量元件，用于齿轮双面啮合测量仪、齿轮单面啮合测量仪及齿轮整体误差测量仪。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡不注日期的引用文件、其最新版本适用于本标准。GB/T17163几何量测量器具术语基本术语GB/T17164几何量测量器具术语产品术语GB/T10086—1988圆柱蜗杆、蜗轮术语及代号3术语和定义
GB/T17163、GB/T17164、GB/T10086中确立的以及下列术语和定义适用于本标准。3.1
basepitchwithinanengagementarea啮合线误差F。
包容实际啮合线的最近两条公称啮合线的法向距离，见图1。啮合范围
公称啮合线
啮合范围
螺旋线误差Afhhelixdeviations在测量蜗杆的工作齿宽范围内，蜗杆分度圆柱面上（允许靠近蜗杆分度圆柱的同轴圆柱面上），包容实际螺旋线的最近两条公称螺旋线的法向距离，见图2。1
JB/T10008—2010
第一转
齿廓误差Aftproflledevlatlons实际螺旋线
第二转
公称螺旋线
在测量蜗杆轮齿给定载面工作部分内，包容实际齿廓的最近两条公称齿廓的法向距离，见图3。f
蜗杆的齿形工作部分
实际齿形
公称齿形
4型式与基本参数
4.1测量蜗杆的型式见图4所示。图示仅供图解说明，不表示详细结构。9
测量蜗杆的基本参数宜见表1的规定。表1
蜗杆全长L
分度圆直径d
顶圆直径d
齿宽B
轴径长
80、140
40、50、70
d,=d+2mg
20、25、35、40、45、50、55、60、65、75、85、90、10060、57.5、52.5、50、47.5、45、42.5、40、37.5、32.5、30、27.5、25、20单位：mm
5要求
5.1外观
JB/T10008—2010
测量蜗杆表面不允许有磨削裂纹和磨削烧伤,不应有毛刺、磕碰、锈蚀、划伤及其他缺陷。5.2中心孔的表面粗糙度
测量蜗杆两端中心孔的表面粗糙度的最大值不应大于Ra0.10。5.3齿槽宽度
二头和三头测量蜗杆的非测量齿槽！于测量齿槽宽度。5.4啮合线公差、螺旋线公差、齿廓公差和齿面表面粗糙度测量蜗杆的啮合线公差、螺旋线公差、齿廓公差和齿面表面粗糙度Ra值均不应大于表2的规定。表2
法向模数ma
准确度等级
啮合线公差·
螺旋线公差
齿廓公差
：啮合线的起始点应在测量蜗杆齿宽中间位置的左5mm和右5mm的范圈内。5.5
轴台的径向圆跳动及端面圆跳动测量蜗杆轴台的径向圆跳动及端面圆跳动均不应大于1um。5.6材料
测量蜗杆应用GCr15、SiMn、CrWMn或与其性能相当的合金钢制造。5.7硬度
测量蜗杆的硬度为60HRC65HRC。6检验条件
受检测量蜗杆必须认真清洗。
齿面表面粗糙度
6.2检验室内保持清洁，室内温度在20℃土1℃，温度变化0.5℃/h，受检测量蜗杆在检验室内平衡温度时间不应小于12h，检验工具在室内平衡温度不应小于6h。7
检验方法
7.1外观
目力观测。
1）非测量齿槽的底部应有标记。3
JB/T10008—2010
7.2中心孔的表面粗糙度
用表面粗糙度比较样块目测比较测量蜗杆两端中心孔的表面粗糙度，如有异议用表面粗糙度检渣仪检查。
7.3啮合线公差、螺旋线公差、齿廓公差和齿面表面粗糙度测量蜗杆啮合线误差、螺旋线误差、齿廓误差用齿轮测量中心或者可以满足测量要求的其他测量装置进行检验。
用表面粗糙度比较样块目测比较测量蜗杆的齿面表面粗糙度，如有异议用表面粗糙度检查仪检查。7.4轴台的径向圆跳动及端面圆跳动将受检测量蜗杆安装于“齿轮测量中心”上、下两顶尖间，将装有扭簧比较仪的磁力表座固定在下圆盘上，使比较仪测头分别垂直与轴台外圆面、端面接触，转动测量蜗杆，观察比较仪的示值变化。或者用可以满足测量要求的其他测量装置进行检验。见图5。?
7.5硬度
测量蜗杆的硬度在制造过程中用洛氏硬度计进行测定。8标志与包装
测量蜗杆上应标有：
a）制造厂厂名或商标；
b）名称代号；
c）准确度等级；
d）法向模数、头数、分度圆直径和螺旋升角；e）产品序号。
8.2测量蜗杆的包装盒上应标有：a）制造厂厂名或商标；
b）产品名称；
c）准确度等级。
8.3测量蜗杆在包装前应经防锈处理，并妥善包装。不得因包装不善而在运输过程中损坏产品。8.4测量蜗杆经检验符合本标准要求的，应附有产品合格证。产品合格证上应标有本标准的标准号、产品序号和出厂日期。
