ICS29.035.20
备案号：28755—2010

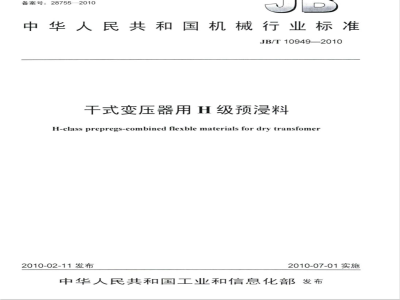

中华人民共和国机械行业标准
JB/T10949—2010
干式变压器用H级预浸料
H-class prepregs-combined flexble materialsfordry transfomer2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
3.1类别，
4要求．
4.1外观.
4.2尺寸.…
性能要求，
检测方法.
5.1外观..
5.2尺寸.…．
5.3拉伸强度
5.4挥发物含量
5.5可溶性树脂含量
击穿电压
拉伸剪切强度
5.8温度指数.
检验规则..
标志、包装、运输和贮存
拉伸剪切强度试样图
6450型预浸料的性能要求
6451型预浸料的性能要求.
6452型预浸料的性能要求
表46453型预浸料的性能要求
JB/T10949—2010
JB/T10949—2010
本标准由中国机械工业联合会提出。前言
本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。本标准起草单位：桂林电器科学研究所、东材科技集团股份有限公司、杭州泰达实业有限公司、西电电工材料有限责任公司、南通中菱绝缘材料有限公司。本标准主要起草人：于龙英、赵平、吕伟琴、杜超云、间传胪。本标准为首次发布。
1范围
干式变压器用H级预浸料
JB/T10949—2010免费标准bzxz.net
本标准规定了干式变压器用H级预浸料的产品分类和命名、要求、试验方法、检验、包装、标志、贮存和运输。
本标准适用于由聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料或其他温度指数超过180的柔软复合材料浸涂耐热树脂后烘焙而成的B阶段预浸料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5591.2--2002电气绝缘用柔软复合材料第2部分：试验方法（IEC60626-2：1995，MOD）GB/T11026.1电气绝缘材料耐热性第1部分：老化程序和试验结果的评定（GB/T11026.1一2003，IEC60216-1：2001，IDT)GB/T11026.2确定电气绝缘材料耐热性的导则第2部分：试验判断标准的选择（GB/T11026.2—2000，idtIEC60216-21990)
GB/T11026.3电气绝缘材料
4耐热性第3部分：计算耐热性特征参数的规程（GB/T11026.3一2006，IEC60216-3：2002，IDT)GB/T11026.4确定电气绝缘材料耐热性的导则第4部分：老化烘箱单室烘箱（GB/T11026.4—1999，idtIEC60216-4-1:1990)JB/T2197一1996电气绝缘材料产品的分类、命名及型号编制方法JB/T3730一1999电气绝缘用柔软复合材料耐热性能评定试验方法法卷管检查电压法
3分类
3.1类别
按JB/T2197的规定，干式变压器用H级预浸料的型号如下：以聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料为底材的预浸料：6450；以聚酰亚胺薄膜聚砜酰胺纤维纸柔软复合材料为底材的预浸料：6451；以聚酰亚胺薄膜无碱玻璃纤维布柔软复合材料为底材的预浸料：6452；以聚酰亚胺薄膜聚酯纤维无纺布柔软复合材料为底材的预浸料：6453；4要求
4.1外观
预浸料表面应平整，无明显的树脂不均匀及影响使用的杂质，开卷时不应由于粘结而损伤表面，无折伤，气泡，皱纹等缺陷。
4.2尺寸
长度：每卷长度不少于50m、质量不超过60kg，由供需双方商定。幅宽：预浸料幅宽不小于400mm，一卷中宽度应一致，符合本标准的预浸料，根据用户的需要，可分切成各种宽度的带，带盘宽度偏差为土1.0mm。JB/T10949-—2010
段数：每卷不得多于两段，每段长度应不小于10m，段头有明显的标识。
性能要求
6450型预浸料的性能要求见表1。表1
6450型预浸料的性能要求
标称厚度
厚度允许偏差
拉伸强度
纵向不弯折
挥发物含量
可溶性树脂含量
击穿电压
拉伸剪切强度
温度指数TI
用户如有特殊要求，
可另行商定。
6451型预浸料的性能要求见表2。表2
标称厚度
厚度允许偏差
拉伸强度
纵向不弯折
挥发物含量
可溶性树脂含量
击穿电压
拉伸剪切强度
温度指数TI
用户如有特殊要求，可另行商定。4.3.3
6452型预浸料的性能要求见表3。表3
标称厚度
厚度允许偏差
拉伸强度
纵向不弯折
挥发物含量
可溶性树脂含量
击穿电压
拉伸剪切强度
温度指数TI
注：用户如有特殊要求，可
可另行商定。
N/10mm
6451型预漫料的性能要求
N/10mm
6452型预浸料的性能要求
N/10mm
≥120
≥180
≥180
≥100
≥100
≥140
≥180
≥160
6453型预浸料的性能要求见表4。表46453型预浸料的性能要求
标称厚度
厚度允许偏差
拉伸强度
纵向不弯折
挥发物含量
可溶性树脂含量
击穿电压
拉伸剪切强度
温度指数TI
注：用户如有特殊要求，可另行商定。检测方法
用肉眼观察。
5.2尺寸
5.2.1宽度
用刻度为1mm的直尺测量。
5.2.2厚度及允许偏差
按GB/T5591.2—2002中第4章进行。5.3拉伸强度
按GB/T5591.2—2002中第6章进行。挥发物含量
N/10mm
JB/T10949—2010
≥180
≥100
取两张100mm×100mm预浸材料试样，在天平上称量，精确至0.001g，以两组试样的算术平均值表示预浸材料试样的质量，用m，表示。然后将试样在120℃土2℃烘箱中烘焙10min，取出放入干燥器中冷却至室温，迅速于天平上称量，精确至0.001g，记录两组试样的算术平均值，用m2表示。按式（1）计算挥发物含量：
B=ml-m2×100%
式中：
挥发物含量，（%)；
试样烘焙前的质量，单位为g：
试样烘焙后的质量，单位为g。
5.5可溶性树脂含量
取一条幅宽约为240mm全幅宽预浸料，折叠后取100mm×100mm的试样两组（左右各一组，每组两张），在天平上称量，精确至0.001g，以两组试样的算术平均值表示预浸材料试样的质量，用m3表示。然后将试样漫于盛有丙酮烧杯中，试样之间、试样与杯壁彼此不应贴在一起（允许搅动），浸溶5min，取出后淋去溶剂，放入120℃土2℃烘箱中烘焙10min，取出放入干燥器中冷却至室温，迅速于天平上称量，精确至0.001g，记录两组试样的算术值，用m表示。按式（2）计算可溶性树脂含量：3
JB/T10949--2010
式中：
可溶性树脂含量，单位为gm2；
—试样浸泡及烘焙前的质量，单位为g：m3
试样浸泡及烘焙后的质量，单位为g。m4
5.6击穿电压
按GB/T5591.2—2002中第11章进行。5.7拉伸剪切强度
5.7.1试验设备
可使用恒速移动试验机，试验机最好是动力驱动，并能分度到读出指标要求值的1%。5.7.2试样
将预浸料试样裁成（15mm土0.5mm）×（20mm士1mm）的小片，共10片，每两片为-组，分别置于清洁的两片LY12-CZ铝合金片之间，如图1所示，用夹子夹紧，置于150℃土2℃烘箱中烘焙3h，自然冷却至室温后取出。
单位：mm
铝合金片
预漫料
图1拉伸剪切强度试样图
5.7.3拉伸剪切强度的测定
将试样装在试验机上，拉力试验机上、下夹头的有效距离为60mm～70mm，拉伸速度为50mm/min，记录试样的破坏负荷。按式（3）计算拉伸剪切强度，取五次试验的中值作为测试结果。P
式中：
-拉伸剪切强度，单位为MPa;
P—破坏负荷，单位为N；
A——试样面积，单位为mm
A为根据每一试样破坏后，实际测量的搭接长度和搭接宽度的乘积，精确至0.01cm2。5.8温度指数
按JB/T3730及GB/T11026.1～11026.4的规定评定材料的耐热性。6检验规则
出厂检验项目为表1中第1项～第6项性能，型式检测项目为第4章要求的所有项目。4
（3）
7标志、包装、运输和购存
在预浸料的每卷外包装物上必须做出如下标识：7.1
a）产品标准编号；
b）产品型号名称、规格；
c）生产日期；
d）制造商名称；
e）质量或面积。
JB/T10949--2010
2预浸料一般成卷供应，采用洁净的防潮纸或塑料薄膜包装。运输时应避免磕撞、重压及受油污染，7.2
并应标有防潮、防雨标志。
3产品应存放在40℃以下，干燥、洁净和通风良好的库房中，不得靠近火源、热源和受日光照射。7.3
产品贮存期为六个月。
