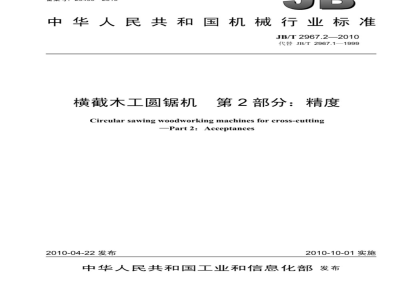

ICS79.120.10
备案号：29490—2010
中华人民共和国机械行业标准
JB/T2967.2—2010
代替JB/T2967.1—1999
第2部分：精度
横截木工圆锯机
Circular sawing woodworking machines for cross-cutting-Part2：Acceptances
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
一般要求
儿何精度检验.
工作精度检验，
JB/T2967.2—2010
JB/T2967《横截木工圆锯机》由两部分组成：第1部分：参数；
第2部分：精度。
本部分为JB/T2967的第2部分
本部分代替JB/T2967.1一1999《横截木工圆锯机精度》。JB/T2967.2—2010
本部分与JB/T2967.1一1999相比，只按有关规定进行了编辑性修改，技术内容未改变。本部分由中国机械工业联合会提出。本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本部分起草单位：福建邵武振达机械制造有限公司、江苏海潮科技股份有限公司。本部分主要起草人：杨华、陈建心、杨高怀。本部分所替代标准的历次版本发布情况为：JB/T2971—1984;
JB/T2967.1—1999。
1范围
横截木工圆锯机
第2部分：精度
JB/T2967.2—2010
JB/T2967的本部分规定了横截木工圆锯机（以下简称机床）的几何精度和工作精度的要求及检验方法。
本部分适用于锯片直径在315mm～1000mm的手动进料单锯片横截木工圆锯机。2规范性引用文件
下列文件中的条款通过JB/T2967的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4171—1999
木工机床精度检验通则
3一般要求
3.1在机床检验前，应参照JB/T4171一1999中3.1调整好机床的安装水平，将水平仪放置在机床工作台中部，水平仪纵、横向读数均不得超过0.10/1000。3.2当实测长度与本部分规定的长度不同时，公差应按JB/T4171一1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。3.3本部分所列出的各项精度检验项目顺序并不表示实际检验次序，为了方便机床的装拆和检验，可按任意次序进行检验。
4几何精度检验
机床几何精度检验按表1规定。
单位：mm
检验项目
工作台面的平面
a：纵向直线度
b：横向直线度
工作台面的平面
a：对角线方向直
工作台长度
≤6300.20
>630~1250
>12500.30
工作台长度
≤6300.30
>630~1250
>12500.50
检验方法按
JB/T4171—1999
4.3.2.2.1
4.3.2.2.1
JB/T2967.2—2010
表1（续）
检验项目
横截导板面的直
移动工作台纵向
运动对锯片的平行
横截靠板运动对
锯片的平行度
工作台横截靠板
对其运动的垂直度
导板长度
≤6300.15
A=1 0000.40
在a与b位置上
的公差应是b>
A>800~1250
4>12500.30
在横截靠板行程
两端公差应是b>
4=500为0.15
圆盘、
指示器
指示器、
平尺、
检验方法按
JB/T4171—1999
4.2.1.2.2.1
4.4.2.2.2.2.2
4.4.2.2.2.2.2
4.7.2.2.2.2.1
表1（续）
检验项目
横截靠板对锯片
的垂直度
锯轴的径向圆跳
法兰盘的端面圆
锯片对工作台台
面的垂直度
移动工作台纵向
运动对工作台台面
的平行度
工作台上升运动
时，工作台台面的倾
D≤3000.10
D>300~450
D≥4500.20
D为检验圆盘直
径，一般D=锯片
d≤1000.03
d>1000.04
在每300测量长
度上为0.15
0.30/1000
JB/T2967.2—2010
角尺、
塞尺、
指示器
指示器
角尺、
塞尺、
指示器
水平仪
检验方法按
JB/T 4171—1999
4.7.1.2.2.2
应在靠近法兰
盘附近的锯轴光
滑表面上进行检
F是轴向压力，
法兰盘应锁紧
4.7.1.2.2.2
角尺置于工作
台上和靠在检验
圆盘上，用塞尺
进行检验
4.4.2.2.2.1
将水平仪放在
工作台台面靠近
中央位置且平行
于锯轴，工作台
从最低位置上
升，在全程上检
验，水平仪读数
的最大代数差值
为平行度数值
JB/T2967.2—2010
5工作精度检验
表1(续）
检验项目
锯轴上升运动对
工作台台面的垂直
在每100测量长
度上为0.06
工作精度检验按表2的规定。试件为常用木材，含水率不得超过15%。表2
检验项目
横向锯截面
的直线度
横向锯截面
的垂直度
在宽度和厚
度方向检验，在
200测量长度上
指示器
检验工具
检验方法按
JB/T4171—1999
4.7.2.2.2.1
单位：mm
检验方法按
JB/T 4171—1999
把已锯剖的A面
放在工作台台面wwW.bzxz.Net
上，再锯截B面。
用角尺和塞尺测
量A面对B面的垂
直度数值
中华人民共和
机械行业标准
横截木工圆锯机第2部分：精度
JB/T2967.2—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·13千字2010年10月第1版第1次印剧
定价：12.00元
书号：15111·9949
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010)88379778
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
