ICS 73.100.10
备案号：15482--2005

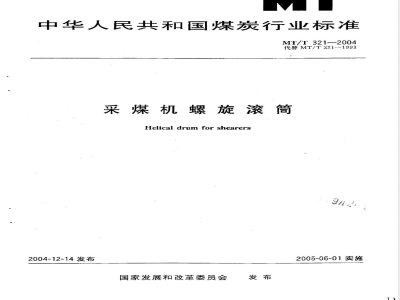

中华人民共和国煤炭行业标准
MT/T321-2004
代替MT/T321--1993
采煤机螺旋滚筒
Helicaldrumforshearers
2004-12-14发布
国家发展和改革委员会
2005-06-01实施
规范性引用文件
3术语和定义
分类和型号命名
试验方法
检验规则
8标志、包装与运输
附录A（资料性附录）
附录B（资料性附录）
滚筒专用测量装置
标准截齿
MT/T321—2004
MT/T321-2004
本标准是对MT/T321-1993《采煤机螺旋滚筒》的修订，本标准代替MT/T321-1993。本标准与MT/T321-1993相比主要技术变化如下：增加了“齿座定位角”和“端盘齿落差”两个术语及其定义（见3.5和3.7)；一修改了滚简“按滚简连接方式分”的内容（1993年版的4.1.3；本版的4.1.4)；增加了“按滚筒安装截齿形状分”的内容（见4.1.2）；修改了有关尺寸系列和型号命名的内容（1993年版的4.2、4.3；本版的4.2、4.3）；修改了主要构件的推荐材料（1993年版的5.2；本版的5.2)；修改了滚筒直径和截割宽度的极限偏差的规定（1993年版的5.6；本版的5.6)；-增加了端盘齿落差和齿座定位角的极限偏差要求及其试验方法（见5.8、5.12、6.3.5和6.4）；增加了简圈端部外径圆度要求和试验方法（见5.10、6.3.7)；增加了滚筒主要构件的材质抗拉强度测定（见6.8）；修改了检验项目的内容（1993年版的表4；本版的表3）。本标准的附录A、附录B为资料性附录。本标准由中国煤炭工业协会科技发展部提出。本标准由煤炭工业煤矿专用设备标准化技术委员会归口。本标准起草单位：天地科技股份有限公司上海分公司。本标准主要起草人：张守柱、陶蝶。本标准于1993年2月25日首次发布。m
1范围
采煤机螺旋滚筒
MT/T321—2004
本标准规定了采煤机螺旋滚筒的术语和定义、分类和型号命名、要求、试验方法、检验规则、标志、包装与运输。
本标准适用于煤矿地下开采用的采煤机螺旋滚筒（以下简称“滚筒”）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228—2002金属材料室温拉伸试验方法（eqvISO6892：1998）GB/T699—1999优质碳素结构钢
GB/T1591-1994低合金高强度结构钢（negISO4950：1981）GB/T1800.4--1999极限与配合标准公差等级和孔、轴的极限偏差表（eqvISO286-2：1988）GB/T1804—2000-般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）GB/T2651焊接接头拉伸试验方祛GB/T11352—1989—般工程用铸造碳钢件（neqISO3755：1975）GB/T12469—1990焊接质量保证钢熔化焊接头的要求和缺陷分级MT/T84滚简采煤机型式和基本参数MT246煤矿用截齿
煤矿用齿座
662滚筒采煤机喷雾降尘用喷嘴基本尺寸MT/T
术语和定义
下列术语和定义适用于本标准。3.1
滚筒直径diameterofdrum
滚简围绕其轴线转动时，叶片截齿齿尖所形成的轨迹圆柱面的直径。cuttingwidthof drum
滚筒截割宽度
滚筒两端最外边缘截齿齿尖的轴向距离。截线cutting line
当滚筒转动时，截齿齿尖所画圆的展开线。截线距interspacebetweenneighbourcutting lines相邻截线间的距离。
齿座定位角orientationofpickseat齿座对称面和垂直于滚简轴线平面间夹角。MT/T321-2004
叶片外缘升角helical angleof vane outside叶片外缘展开线与垂直于滚筒轴线平面所夹的锐角。3.7
端盘齿落差dropbetweenbitsontheendplate端盘各截线截齿齿尖回转半径与滚筒名义半径的差值。4分类和型号命名
4.1分类
4.1.1按叶片旋向分：
a）左旋滚筒；
b）右旋滚筒。
4.1.2按滚簡安装截齿形状分：
a）扁形截齿滚简；
锥形截齿滚简。
4.1.3按叶片头数分：
二头螺旋滚筒：免费标准下载网bzxz
三头螺旋滚筒；
四头螺旋滚筒；
其他头数螺旋滚简。
按滚简连接方式分：
锥轴连接滚筒；
b）方轴连接滚筒；
锥盘连接滚筒；
d）其他连接方式滚简。
4.2尺寸系列
4.2.1滚简直径应符合MT/T84中滚简直径系列的规定。4.2.2截割宽度应根据截深确定，截割宽度不小于截深，截深应符合MT/T84中截深系列的规定。4.3型号命名
4.3.1型号命名方法：
滚简的型号命名见图1。
液简连接方式：维轴连接2
方轴连接—F
锥盘连接P
其他连接Q
滚筒直径D/截深/叶片头数
安装裁齿形状：扁平裁齿B
维形截齿—Z
叶片旋向：左族—2;右旋—Y
注：滚简直径D和裁深的计量单位为毫米（mm）。额简：T
图1滚筒型号的意义
4.3.2示例：
MT/T321-2004
直径为1800mm，截深为800mm，左旋、四头螺旋、扁形截齿、方轴连接的滚筒命名为：TZB1800/800/4F型滚筒。
5要求
5.1滚筒应按经规定程序批准的图样和技术文件制造。5.2主要构件机械性能和推荐材料见表1。表1
主要构件名称
连接套或连接盘
抗拉强度。
≥480
≥500
推荐材料
Q420(15MnVN)
Q345(16Mn)
ZG270-500
Q345(16Mn)
标准编号
GB/T1591—1994
GB/T11352—1989
GB/T699—1999
GB/T1591—1994
5.3齿座应符合MT247规定，具有产品合格证，并由质量检验部门检查合格后，方能进行组焊。5.4·滚筒外观应整洁，残留在端盘、叶片和简圈上的焊渣、氧化皮与毛刺均应去除干净。5.5滚简内喷雾水路，应能承受6.2规定的耐压及畅通试验，相关焊缝处应无泄漏，单独拆除每个喷嘴的堵头，均应有压力水喷出。
5.6滚简直径的极限偏差按GB/T1800.4-1999中js17级规定，截割宽度的极限偏差按GB/T1804-v的规定。
5.7叶片截齿齿尖径向全跳动公差见表2。表2
凌简直径
径向全跳动公差
>1000~2000
端盘齿落差极限偏差士2mm，每条截线上齿尖径向圆跳动公差3mm截线距极限偏差士2mm。
简圈端部外径圆度公差10mm。
叶片外缘升角极限偏差土0.5°。齿座定位角极限偏差士2°
截齿及固定截齿元件应符合MT246规定，喷嘴应符合MT/T662的规定。焊缝质量应符合GB/T12469—1990中的Ⅲ级规定。焊接接头抗拉强度不低于480MPa。6试验方法
6.1外观质量检查
采用目测检查。
6.2内喷雾水路耐压及畅通试验
单位为毫米
>2 000
压力为（4.5土0.3）MPa，保压时间不少于2min，检查各有关焊缝有无泄漏。单独拆除每个喷嘴的3
MT/T321—2004
堵头，检查有无压力水喷出。
6.3主要尺寸检查
6.3.1测量装置
采用专用测量装置（参见附录A），配合标准截齿（参见附录B)进行测量。6.3.2滚筒直径的检查
测量各个叶片上每个截齿齿尖至滚筒中心的距离，取其平均值并乘以2。6.3.3滚简截割宽度的检查
测量滚筒两端最外边缘截齿齿尖的轴向距离。6.3.4叶片截齿齿尖径向全跳动的检查取6.3.2所测数据中最大值与最小值之差，6.3.5端盘齿落差检查
测量端盘各条截线每个截齿齿尖至滚简中心的距离，以滚简名义半径减去测量值即为该端盘齿落差值。每条截线上测得的最大值与最小值之差即为该截线上齿尖径向圆跳动值。6.3.6截线距的检查
测量每两相邻截齿齿尖的轴向距离。6.3.7筒圈端部外径圆度检查
测量筒圈端部外径至滚简中心的距离，测得的最大值与最小值之差。6.3.8叶片外缘升角的检查
相同升角叶片外缘升角α按式(1)计算：a= arcsinH
式中：
H-一相同升角叶片外缘两端的轴向距离，单位为毫米（mm）；L一一相同升角叶片外缘展开长，单位为毫米（mm）。6.4齿座定位角的检查
6.4.1扁形截齿滚筒齿座定位角检查用万能角度尺测量齿座顶部平面和滚简轴线间的夹角。6.4.2锥形截齿滚筒齿座定位角检查用万能角度尺测量齿座大端平面和滚简轴线间夹角α，并按式(2)计算出齿座定位角β：β=arcsin
6.5截齿、固定截齿元件和喷嘴的拆装检查sina
sin45°
对所有齿座与喷嘴座，逐一进行截齿、固定截齿元件和喷嘴的拆装检查。6.6焊缝质避检查
按GB/T12469—1990中规定的缺陷检验方法进行。6.7焊接接头抗拉强度的检查
按GB/T2651中规定的试样制备和试样试验方法进行。6.8滚筒主要构件的材质抗拉强度测定按GB/T2282002中规定的材料试验方法进行。7检验规则
7.1检验分类
检验分出厂检验和型式检验。
7.2出厂检验
MT/T321—2004
滚简应经制造厂质量检验部门逐-一检验合格，并出具产品合格证后，方可出厂。7.2.1
出厂检验项目见表3。
检验项目
外观质量检查
内喷雾水路耐压及畅通试验
元件拆装检查
凌简主要尺寸检测
齿座定位角检测
焊接质册检查
焊接接头抗拉强度检测
滚简主要构件的材质抗拉强度测定注1：√表示需要检验；
注2：X表示不需要检验。
3若检验项目有一项不合格，即认为被检验产品不合格。7.2.3
7.3型式检验
凡属下列情况之一者，应进行型式检验：新产品或老产品转厂生产；
停产2年以上，恢复生产时；
国家质量监督机构提出进行型式检验的要求时；出厂检验
正式生产后，如结构、材料或工艺有较大改变可能影响产品性能时；用户提出要求时。
型式检验项目见表3。
型式检验抽样规则与判定规则：7.3.3
检验种类
型式检验
从出厂检验合格的产品中任取一件产品，检验项目全部合格即认为产品型式检验合格；若检验项目有一项不合格，即认为该产品型式检验不合格。8标志、包装与运输
8.1标志
8.1.1标志部位：
在滚筒端盖上。
8.1.2标志内容：
制造厂名称；
液筒型号，
浚筒编号，
制造日期；
安全标志证号。
包装与运输
将滚简内剩水放净，进水孔、出水孔和喷嘴安装孔均用堵头保护。5
MT/T321-2004
滚筒连接套或连接盘的内孔和齿座中安装截齿及固定元件的内孔，应涂上防锈油。滚简用木架固定，保证在运输存放中不受损伤。截齿和喷嘴用木箱包装。在运输中，浚筒不装截齿和喷嘴。滚筒出厂随机文件应有：
合格证；
使用维护说明书；
安全标志证书复印件。
宽度角尺
万能角尺滚简
附录A
（资料性附录）
滚筒专用测盘装置
定位器
支撑杆
MT/T321—2004
径向直尺滑架轴向直尺
图A.1滚筒专用测量装置
MT/T321—2004
附录B
(资料性附录）
标准截齿
标准截齿的外形尺寸和柄部基本尺寸与实际安装的截齿是一样的，它的刀头部分有测量基准面，用于长度测量、角度测量和径向全跳动测量。标准截齿如图B.1，图B.2所示。注：1.虫为锥形截齿的齿柄直径（当采用齿套时为齿套的直径），极限偏差可按GB/T1800.4中f8级规定：2，L，为链形载齿的伸出长度（当采用齿套时：应为计人齿套的总伸出长度），极限偏差可按GB/工1804-级规定；
3.相应于齿座大端平面直径。
图B.1锥形截齿
