ICS 29.120
备案号:34804-2012

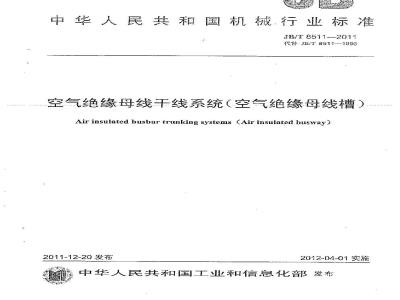

中华人民共和国机械行业标准
FB/T 8511--2011
代替JB/T8511—1996
空气绝缘母线干线系统(空气绝缘母线槽Air insulated busbar trunking systems (Air insulated busway)2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布意
2规范性引用安件
3术语和定义。
4技术要求
使脂件
安装条件
额定参数
结构要求
性能要求
5试验方法.
5.1型式试验
5.2出广试验
6检验规则
6.1型式试验..
6.2出厂试验
7铭牌标志、包装运输和购存,
铭牌与标志
包装与运输
7.3贮存条件
母线垂直负载试验..
袭1母线的额定电流
表?峰值系数(n)的标准值和相应的功率困数衰3
温升显億
灼热丝顶部的溫度
JB/T8511—2011
J3/T 85112011
本标准接照GB1.12009给出的规定起尊言
本标推代替JB/T8511-1996《牢气绝线母线干线系统(瓷气绝缘母线槽)》,与3斤8511—1996桶比生要接求变化如下:
取消对母线槽额定电流的限制,规定对超出额定电流值的情况,应出制造简利用户协商确定:提高了母线槽的温升、绝缘电阻的限值:电气间隙和爬电距离按GB7251.2—2006的规定定;一增加对户外用舟线的规:
依据GB7251.2—2006的要求对母线槽绝缘部件的耐热温度做出规定。依据GB7251.2-2006的规宠增邮母线精耐压力性能、绝缘羽料耐变非正常发热和防止火焰要延的验证。
本标准由中国机械工业联合会提出。本标准由全国低压成套开关设备利控制设备标准化技术委员会(SAC/门C266)购口:本标淮起草单位:天天传电控配电有限公司、镇江商门子母线有限公司、大全集国有限公司、江苏威腾母线有限公司、施丽德(广州)母线有限公司、中煤电气有限公司、北京华北长城母线槽限公司、华鹏集团有限公司、九川集团有限公司、褶建俊意电子有限公司、泉州雷航电子有限公司。本标推主娶起草人:俞秀文、张彦文、军、施国斌、冯成华、徐华云、黄吉祥、距阳、陈云华、刘晓林、傅汉水,傅俊豫,
本标准所代誉标准的历次版本发布情况为:JB/T 8511—1996
1范园
空气绝缘母线干线系统(空气绝缘母线槽)JB/T B511—2011
本标推规定了气范缘耳线干线系统(空气绝绞母线槽)(简称为母线榜)的术语和定义、技求要求、试验方法、检验规卿、标志、包装运输和抓存等。本标准适月于额定电压交流不超过1000V(包括1140V)、额率为50Hz或60IIz.的母线槽。本标准适用于虐民区、商区、公共场所,农业和工鼎建筑的母线播,或者通过分接单元提供照明的母线系统,也适用于装有道迅和/或控制系统的母线档统。本标准不适用于母线槽系统中所选用的自成一体的元件,如跖路器等,其应符合各自本身的技求标淮。
2规范性引用文
下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件凡是不注日期的引用文件,其最新版本(包搭所有的修改单)适用于本文件。GB4208—2008外充防护等级(P代码)GB7251.1-2005低压成弃开关设备和控制设备第1部分:型式试验和部分型式试验成套设各
GB7251.2一2006低压成套开炎设备和控制设备第2部分:对母线干线系统(母线樽)的特殊求
JB/T3085电力传动控制装置的产品包装与运输规程3术语和定义
GB7251.2一2006界定的以及下列术语和定义适用于本文件。3.1
空气绝缘母线槽airinsulatedbusway将母线用绝絲整块支撑在充内,靠空气介质绝缘,并经过型式试验的母线榈。3.2
馈电式母线槽buswayfeederunit馈电式母线槽是白各种不带分接装置(无插口)的母线干线单元组成,它是用亲将电能真接从供电电源传输到电中心。
捆接式母线撑buswaywithlap-offaciities捆接式母线槽是自带分接装置的世线卡线单元和分接单(措按箱)组成,它用来传输电能,并引出电源支路。
分接装置tap-off unit
为了使分接单元与母线干线单元连接:在线上设置的装置或采取的结构施。3.5
端盖 end cover
一种终止和封函母线描终端的装置。JB/T 85112011
模向隔板cresshattery
一种分丽板或其他榜止究气或激气在导线膚内国的流动的保护搭施,3.7
户内型母槽intoorlypebusway
适用丁建筑物内安裝的母缆描,谊避筑物保护存线槽不受风吹,日晒,雨游。3.8
户外型母线槽outdoortypehusway适用丁踏天工作,不受灭气于犹的母线槽3.9
线形母线干线单元(直线段
slraight lengtl'iypub shar trunking:unit形状为直线形的母线于钱单元。3.10
L形母线干线单元
(工形管头)Ltypebusbartrunkingunie形状为L形的致干单死
T形母线干单急(T形
形状为T形能在三个方间
tmehsn?
十字形母线干线草元(十
形状为十学形,能在四个士
其他母室
Z形母线于线草死
在母线于线繁统电能沿Z班
4技求要求
4.1使用条件
4.1.1正常使用条件
urkgin
为水平式和无直式两种。
unkingun
婴的母线
yoebnsbaftrunking u
4.1.1.1周雷空气温度
周周空气温度不得超过400%并直240其平周固温度的下限:广内用母线粘为总上平均摄度不德耀过
广外用母线档为-250
路℃(严裳地区)
注:在严寒地这使用的母线猎,制造商础要与用户之间达成专门的协议。4.1.1.2 大气条件
户内用母线错应空气消洁,其相对混度在最高温度为40℃时不超过50%,在温度较低时允许有较大的相对逛度,例如:在20℃时为90%,退应感由可湿度变化偶面出现的凝露,户外用母线德的最商温度为25℃时,相对湿度短时可高达100%。4.1.1.3海拨
安装场地的海拨不得超过2000m
4.1.1.4污染等级
按GB7251.1--2005的规定选为污等级3。4.1.2特殊使用条件
当存在下述任何一科特殊使用条件时,必领在产品技术文件中规定或国用户与谢造商协商解决:2
a)与4.1.1 规完的温度、虚度、凝我等不相间5)在使用中,逼度或大气压力的急剧变化,母线谱内出现总常凝路。)空气被丝埃、卿雾、鹰住性微粒、放射性微验、蒸汽或盐旁严重污染:d)睾露在强电场或强懋场中,
)暴蹭在尚温中,例如太阳的意射或大炉的烘烤:)受霉菌或微生物的发蚀!
9)安装在易发生火灾或爆炸的登险场所。五)避变强烈摄动和神
JB/T8511-2011
1)安装在会使载流量和分断能力受到影响的均方,例如安装在机器中或据入增内。)为解决电和辑射扰雨采取的适当撸施。k)可以在不同的安装条件下使母线下线系统,制造商应给出相应的安装系数(K,)(如果有),以确定系统的允许电流。
注:如案运用,系统的允许电流=KK2h。其中K是额定系数(35℃时,1).1)在某些安装条件下,可能需要了解母线干线周阅的工频磁场强度(例妇:高连数疆网站、辐射设备、工作站监控爵等)。
4.2安装条件
4.2.1过电压类别(安装装别)
过电类别按GB7251.1---2005的规定,可定为过电乐类别耳,IⅡ或过电压类别IV。制造尚应在说明转中给:
4.2.2安装方法
母线横应根据制造商的安装说明书进行安装。4.3额定参数
4.3.1额定电流
母绒槽的额定电流值应按表1中的标准值选取。表1母线樽的额定电流
注:对超出以上电流修的情况,制商和用户协商。4.3.2额定工作电压
母线槽额定工作电压的优选值:380V(400V)、660V(690V),1000V(1140V)4.3.3额定绝缘电压
单位为安
母线模的额定绝缘电压是与介电强度试验、良气间隙和爬电距离有关的电压停。除非另有规定,母线电路的额定工作电压不允许超过额定绝综电压。4.3.4额定频率
母线槽的额定频率应为50Hz或60Hz.4.3.5额定短时耐变电流(1)
母线糖额定短时耐受电流是在规定的试验条件下:该母线槽电路能耐受的电流(方均报值)4.3.6额定值耐受电流(/m)
母线楷的额定峰信耐受电流是指在规定的试验条件下,母线槽电路能前受的电流峰值。其值为表2中的额定短时耐受电流(方均根值)与峰值系数的乘积。3
3rT B511-2011
装2峰值系数(\)的标准值和相应的功率国数额定短时耐受吨流(方均慢值)KA
10-*20
4.4结构要求
4.4.1般票求
母线精应作为型式试鉴偿压成套动率因效
(eosp)
评关设备和控制设备进行设计
峰慎系数
插接式母线樽和馈患式母线糯分别由各种母线稻单元组成。丹线槽的给朽必全可靠、操作方便、维修客易,同时应由能承受窥定的机械应力、电气应力及热应力的材料构成,应采用食适的防腐性材料或对材料进行合适范表顾处理。4.4.1.1机械负载
盘线情应清凝GE7251.2-
4.4.1.2母线于线单元
母线干线尊元是将母线用绝
我制成的
知开:
满足母线槽强度的要求。插接代槽应根据需算翼置分
4.4.1.3母线榄连接
连接母线槽单光所用的螺棒
光拍插菌
技垫图应
甜是有足够的强度
4.4.1.4插接分接元(插接
4.4.1.4.1插接我分接单元(拥接前)4用选膏2)直接与电缆连换不专出元仕的指b)内没有断路的捐接箱:
c)内装有刀熔开装等帕插接箱:d)内部不带开闭元样,只辈有熔断器的辆接箱;)内装其他电帮无件(疑控开关接触器、按钮、测量仪衰等增群,支撑性之间的距离应
预钢或销合金制品。
4.4.1.4.2插接式分接单元的结赖必须符答列器项要求a)括接箱指脚应能在母线干线荐电时播热并使接地脚装接超,后断开,电气接触应可靠,带电部位不可露出,播拨器易,间时保证插拨50次属伤能正常工作;6)插接箱操作机构应灵活、可施:C)插接箱内所选各种电器元件均符合各自的产品标准:)插接箱内所有部件的安装均应牢周、可靠;e)插接箱不得蒂负载插拨,必要时,可采用联锁机构,并应设有馨示标意,4.4.2材料
4.4.2.1外壳
母线禧外壳材料的选用应能满足4.4.1要求的材料,外壳相互连接部件间可采用焊接、铆接或螺栓连接,但应保证电气连续性能。外亮上所有紧固件应有防腐镀层,外壳衰面应爱盖阻燃、无眩目及反光的涂层,涂屠颜色应均句一致、整洁美观,不得有起泡、裂纹租流痕等缺陷。4.4.2.2导体
母线的导体应符合以下要求:
)兽体的材料应有足够怕机械强度和载流能力:b)导体的材料应符合相应的产品标准的要求!4.4.2.3绝缘材料
母线的绝缝材料应符合以下规定:)绝缝材料必颈采用耐潮湿升具有足够机载强度和阻然性能的料:6)绝缘材料应累有不低于4.5.1要求的耐热性能:c)绝缘材料应具有足够的耐老化性能。4.4.3外接导线端子
样续糖外糖能胞于应符合 G 7252D的平水4.4.4电气间隙租爬电距离
JB/T 85112011
母线惜内不同操露带电导檬之间以及您们写外壳宽的电气间原动肥电距高应符合GB72512-2006中7.1.2的规定。
4.4.5外壳的防护等级
户内应不您存G4208—2008规定的P30的要求。户外型应不低于4208—2008规定的IF44的要求注:带有公专单为线格授果
户问题成以义,以确保来
4.4.6母线撸导体的相序排
母线相导体粒有明显的植相序所致。外壳用做保护导体时应端子处4.5性能鼻求
4.5.1温来
母线槽备部凝的温升应握
母部位
用于连接外部绝缘导线的端子
母绶上的播接式触点及控连接处“都可亲够的外壳和覆极
金属表面
给经材料泰面
定防护级要求
益要由制设商品市
奈缇节
温升限值按材料的自身特性移数利谱多因素确定。恒不得超过70K。对在正常工作情况下不需融及的外壳相覆板,溢升履值可以是55K.4.5.2触电的防护措施
4.5.2.1直接接愈的防护
而应鲁图样的标志一
母线猎对直接触电的防护要求应符合GB7251.1—2005中7.4.2的规定。4.5.2.2间接接触的防护
母线描间接接触的防护要求应符合GB7251.12005中7.4.3的规定。4.5.2.3接地端子
母线干线单元应有接地端子,间时应有牢固的接地标志。接地端子应由导电良好的材料成,并应有防腐蚀措施:且安装在易子接线的地方。母线于线单元外充上任一裸露导电部件与接地端子间的电阻5
JB/T 85112011
应足够低,其电阻值不大子0.12,以保证母线于线系统的安全运行,4.5.3短路强度(承载短路电流的能力)在额定参数(见表2)范国内,母线控应耐受不超过额定短时耐受电流(1w)和额定峰鲨电流(1#)时产生的热应力和电动应力,额定短附耐受电流的效值应由制造商在产品标准中规,4.5.4系统的电阻、电抗和阻抗值母线遭系统的电阻、电抗和阻抗的具体值应由制造商在产品说明书或其他文件中给出,应符台G7251.2—2006中4.9的规定。
4.5.5绝缘电阻
线槽绝缘阻应按5.1.2.6进行试验,舒个线槽单无的绝缘电阻应不低于20M2。4.5.6介电性能
母线槽各相母线之间,相线与中线导体之间,相线与保护号体之尚应懿承受GB7251.1一2005中8.2.2.4表10的施加电压值,并保持55。5试验方法
5.1型式试验
5.1.1型式试验项目
母线型式试验项同包括以下内容:a)机械负载试验(见5.1.2.1):b)温升试验(见5.1.2.2):
c)保护电略育效性验证(见5.1.2.3):d)短路强度试验(见5.1.2.4);e)验证系统的电阻、电抗和阻抗值(见5.1.2.5):f)验证绝电阻(见5.1.2.6);
g)介电强度试验(见5.1.2.7);h)验证电气间隙利爬电照离(见5.1.2.8);1验证母线禮与分接单光(插接箱)的机械操作(见5.1.2.9);j)验证外充防护等级(见5.1.2.10);k)耐压力性能的验证(见5.1.2.11):1)绝缘材料耐受非正常发热的验证(见5.1.2.12):m)防止火焰蔓延的验证(见5.1.2.13)。5.1.2型式试验方法
5.1.2.1机负载试验
除应按GB7251.2--200G中8.2.10.1--8.2.10.3进行试验外,对需要垂直安装的母线橙还需做超直负裁试验。试验附,将一直线形母线千线单元垂直吊起,吊挂点应固定在母线外亮上,并保持母线垂直:在各导体上昂挂相当于5倍该导体质量的量物,持续5mm,如图1所示。试验结果必须符含下列要求:a)试验期间利试验后,母线单元连接点或其他部位应无被裂,外壳的变形没有影响防护等级,或电气间隙和肥电距离没有减少到GB7251.1一2005中表14和表16规定的数值。试验后不应有明显永久性变形,例如:有影响进线单元和指线箱正常入的倾向。b)试验期间和试验后,保护电路应保持其功能。e)每一项试验后,应5.1.2.7进行介电强度试验。d)垂直机藏负载试验,据要测量在试验期间及试品完成试验嵌复后导体相对于外壳的位慈,应不产生影响性能和使的变化。
按GB7251.2-2006中8.2.10.18.2.10.3进行试验时,支点间距D、D1值由制造商起。6
5.1.2.2.温升试验
母线精过了温纤试验
其分接单元括接箱)应逗
与分接单元莊正常佳用时出现
母线檀的靓完电流会受
升试验。女果只做-次试签
母线柜的温升试验按
的导体连按部位和壳亮体进行摄元(插接箱都应行温度测
5.1.2.3保携电路有效性验
我为5倍该导体的质量
母线垂直负载试验
背的最
用最严酬
质用制
JB/F 8511---2011
对带有分获装置的母线档
说验时应考虑母线单元
造于安馨的额定电流进行漏
主摄或温度测重仪器对母线檀
奥线的整接部位以及分接单
前认为温升试验合将。
5.1.2.3.1保护电路有效性饿盐
应对母线单元静爆露导电部件与保护电路之间连接的有效性逆行验谁试验用的电阻测量夜器的输出电流应至少为10A.5.1.2.3.2验证保护电路的短路强度母线槽应像正常使用献一样要量单相试验电源,分别与保暂导体和驾其最近的相导体连接,试验公
时允许使用外装的保护器件。
试验时,应将被试母线措与班继缘试验患压应为单解额是工作电压。所用预期短路电流应是母线稳三相短路耐受试验的预期短路电流值的60%。5.1.2.3.3试验结果www.bzxz.net
试验前后,保护电路的有效性和短路耐受强度都不应遵受破坏,并应满足4.5.2.3的要求。5.1.2.4短路强度试验
母线槽短路强度试验按GB7251.2—-2006中8.2.3.2进行试验结果应满足GB7251.2—2006中8.2.3.2.5的要求,5.1.2.5验证系统的电阻、电抗和阻抗值母线槽系统电阻、电抗和阻抗的平均值(见4.5.4)要在用于温升试验的样机上确定:应包括至少个连接点
故障条件下的系统电阻,电抗和阻抗值的试验安排阅验证直线形母线干线单元短路强度试验安排一样,室少包括一个接点。
用测量进行计算的方法在GB72512一2006的附录N中给出JB/T 8511—2011
5.1.2.6验证绝缴电阻
母线梯绝缘电应在正常使用条件下,在年个单元上迎行测量,测量绝综电阻的部位足存线粘各相之阅及拍导体与址端子之间。绝缘电阻值应符合4.5.5的要惑.绝续电阻测量仪的电等级应不低于500V。5.1.2.7介电强度试验
本项试验是验证母线档各部位的绝缘性能是否符合4.5.6的要求。试验方法见GB7251.2--206中8.2.2的规定,
试验过程如没有出现击齿穿、内络现象:则认为母线概的介电强度试验通过。5.1.2.8验证电气间隙和爬电距离测最母线槽的电气间利爬电距商时应考虑到母线榴外亮与母线可能产生的变形,包括出短路利机减负载引起的任何可能的变形。对于带分接装置的母线干线单元,还需要测量插接部位的电气间隙和爬电距离。测量时可用专用意具或通用量具。测得的结果应符合4.4.4的要求。5.1.2.9验证母线檀与分接单元(插接箱)的机械操作本项试验是验证母线槽与分接单元(插按箱)的连接是暂满足4.4.1.4.2的要求,经过50次的插入和校出(插入、拨出为1次)。检查插接部位是否完好,描接是否灵指,撞接部位接触是否可靠:并逆行温升试验,其温升应符合4.5.1的要求,5.1.2.10验证外亮防护等级
母线槽防护等级应按GB4208的规定进行试验:应对母线槽的所有部位(包括母线干线单元之问的连接部位、分接尊元与母线干线单元的插接部位以及分接单元)逊行防护等级的验证试验,试验给果应符台 4.4.5 的要求,
5.1.2.11耐压力性能的验证
直线形母线精应有一定的耐压力能力,应按照GB72512一2006中82.12进行试验。试验中和试验后,母槽壳不应有破裂,不应出现明显的永久性变形(这里是指可能影响防护等级,使电气间隙利电距离低于规定值或影响分接单元的插接功能)。5.1.2.12绝缘材料耐受非正常发热的验证按照 GB 7251.2~~2006及本标准裳4给出的慎进行试验试验结果:
如果没有明显的火焰面且没有持续的余辉,或者在移开灼热丝30s内样品的火焰和余辉熄灭,则认为过了灼热丝试验
衰4灼燕丝顶部的温度
绝缆材料部件
与带地部件接触的部件
不与带电部件接触(妇:外尧,爱板)的部件5.1.2.13防止火焰盈延的验证
灼热些的温度“℃
850:15
650: E0
试验适用于所有型号和尺寸的母线干线单元,以表征其满定了实际安装和组装时能防止火焰蔓延的性能。按照GB7251.2—2006中8.2.14进行此试验,火焰燃烧时间为40min。燃烧停止后,应将母线槽外壳擦于,如梁试样原来的装面完好无损,则所有擦得掉的烟垢可以忽略不计,非企属材料的软化和变形也可忽略不计。试样损坏的最大范用以来为单位,保留一位小数,从燃烧器(喷灯)的底边至炭化部分起始点之间的距离。如果母线干线单元满足下选条件,则认为通过试验:无燃烧;
注:不照响摄线完整性的小邮件的燃烧可以忽略,JB/T 85112011
战背划暴母线槽的炭化部分(内部或外部)的最大游围不超过燃烧器旅边以上2.55.2出厂试验
5.2.1出广试验项巨
出厂试验项目包括以下内客:
a)般检查(见5.2.2.1);
6)介电强腹试验(现5.2.2,2);c)保护电路有效性检查(见5.2.2.3):d)验证绝缘电阻(见5.2.2.4)5.2.2出厂试验方法
5.2.2.1般检查
一般检查包括:
a)捡查电气间和爬电距离(应符台4.4.4的要求);b)检查各种标志是否安装正硫、牢固、清晰;e)检查铭牌上的文字、数据是否正确、清晰、完整:d)检查结构、设施、镀层和外壳滁层的质量:e).检查紧固件是否齐全、紧周。5.2.2.2介电强度试验
将线槽的介电强度试验要求如下:a)试验电压为 GB 7251.1—2005中 8.2.2.4表10的游加电压值保持1 s,b)如果母线槽巴经通过一次前压试验,而需要再试验所,施加的试验电压应为规定的工频谢压试验值的85%,试验电压的施加时间为1sm5.2.2.3保护电路有效性检查
对母线槽保护电龄有效性的检查包括:)观检查保护电路应连续,可靠,母线赠应有明显的接地保护点及标志;b)应使用电阻量仪器检查盘线槽螺的连按是否接触良好:c)应满足4.5.2.3的要求。
5.2.2.4验证绝续电阻
应用电压至少为500V的绝缘测量仪器对每个母线于线单元进行绝缘测量。试验结果应符合4.5.5的要求。
6检验规则
母线槽的试验分型武试验和出厂试验两种。6.1型式试验
型式试验的目的是验证母线槽的电气性能与机械性能是否达到本标准的要求,型式试验在新产品投产前必须送行,试验样品应为长度不小于6m,至少有两个接点的直线形母线于线单元。当产品设计、材料、工艺上的要改可能影响其工作性能时,须需新进行有关项目的型式试验。型式试验规则:
)用作式试验的母线樽必须是主要制造工艺装齐金、正式试制的样品,并出厂试验合格b)各试验项目可按任意次序或在同一试验的不同样通上进行,有特殊要求的地方,应在具体项目中说明;
c)5.1.1规定的所有试验项阅都能遗过和所有样品部合格:才认为母线槽的型式试验合格:6.2出广试验
出厂试验是指产品出厂前,制造商在每个丹线檀单元上行的试验和检验,其目的是检查材料利工9
