ICS 91.040.01

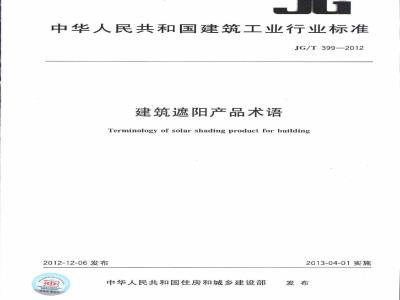

中华人民共和国建筑工业行业标准JG/T399—2012
建筑遮阳产品术语
Terminology of solar shading product for building2012-12-06发布
中华人民共和国住房和城乡建设部2013-04-01实施
JG/T399—2012
通用术语
遮阳篷
天篷帘
百叶帘
折叠帘
卷帘·
百叶扇·
遮阳板
10组成材料及附件
汉语拼音索引
英文对应词索引
本标准按照GB/T1.1—2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。JG/T399—2012
本标准负责起草单位：上海市建筑科学研究院（集团）有限公司、中国建筑标准设计研究院、上海建科检验有限公司、上海名成智能遮阳技术有限公司、大连舒心门业有限公司、广东省建筑科学研究院、江苏省建筑科学研究院、上海星芝骄遮阳系统设备有限公司、国家建筑材料测试中心、南京金星宇节能技术有限公司、广东坚朗五金制品股份有限公司、广东创明遮阳科技有限公司、格伦雷文纺织科技（苏州）有限公司、深圳南玻工程玻璃有限公司。本标准主要起草人：陆津龙、林岚岚、岳鹏、顾泰昌、王伶、蔡家定、吕正飞、张华、王旭晟、江燕、石民祥、李明、沈彩萍、王苗苗、毕麟波、陈斌、刘翼、梁奕青、厉敏、陈海华、顾英平、黄成德。1范围
建筑遮阳产品术语
本标准规定了建筑遮阳用产品的术语和定义本标准适用于建筑用遮阳篷、天篷帘、百叶帘、折叠帘、卷帘、百叶扇及遮阳板。2通用术语
建筑遮阳产品solarshadingproductofbuildingJG/T399——2012
安装在建筑物上，用以遮挡或调节进人室内太阳光的装置，通常由遮阳材料、支撑构件、调节机构等组成。
固定遮阳产品fixed solarshadingproduct不能通过调节角度或形状改变遮光状态的建筑遮阳装置。2.3
活动遮阳产品activesolarshadingproduct可通过调节角度或形状改变遮光状态的建筑遮阳装置。2.4
外遮阳产品
external solar shading product安装在建筑围护结构外侧的建筑遮阳装置。2.5
internal solar shading product内遮阳产品
安装在建筑围护结构内侧的建筑遮阳装置。2.6
中间遮阳产品
middle solar shading product安装在建筑物两层窗或两层玻璃之间的建筑遮阳装置。2.7
+solarshadingmaterial
遮阳材料
遮阳产品中起主要遮阳作用的材料，例如织物、金属、塑料、竹质和木质等材料。2.8
supportingcomponent
支撑构件
遮阳产品中用于稳定几何形状不变与起传递荷载作用的构件。2.9
adjustingcomponent
调节机构
遮阳产品中用于调节遮光状态的机构，包括手动和电动两种方式，2.10
伸展与收回extension/retraction通过手动或电动控制完成建筑遮阳产品遮阳面积增加或减少的运动。HiiKAoNiKAca
JG/T399—2012
opening/closing cycle
开启与关闭
通过调节遮阳叶片或板的角度，完成进人室内的太阳光线增加或减少的运动。3遮阳蓬
遮阳篷
awning
遮阳材料为软性材质材料，采用卷取方式实现伸展与收回，主要遮挡安装面围护结构及产品下方空间太阳光的遮阳装置。
曲臂遮阳蓬
arm-awning
由曲臂连杆推动引布杆运动，实现伸展与收回的避阳篷。3.3
平推式曲臂遮阳達
spring
曲臂推动连杆使引布杆发生平推运动，实现伸展与收回的曲臂遮阳篷见图1。
说明：
帘布；
卷管；
曲臂：
引布杆。
图1平推式曲臂遮阳蓬结构示意图摆转式遮阳篷
rotate-arm awning
曲臂摆转推动引布杆运动，实现伸展与收回的遮阳篷。见图2。2
说明：
一帘布；
一卷管，
铰链基座：
曲臂，
一引布杆。
图2摆转式遮阳達结构示意图
斜伸式遮阳篷drop-armawning
JG/T399—2012
曲臂可沿直线方向运动，并可摆转推动引布杆运动，实现伸展与收回的遮阳篷。见图3说明：
帘布；
卷管：
导向杆：
导轨；
限位座；
曲臂；
引布杆。
3斜伸式遮阳蓬结构示意图
HiIKANKAca
JG/T399—2012
dutchawning
折叠遮阳蓬
支架一端以铰链基座为支点，另一端转动带动引布杆运动，实现帘布伸展与收回的遮阳篷。见图4。说明：
一引布杆；
帘布：
支架；
4—铰链。
图4折叠遮阳篷结构示意图
4·天逢帘
天蓬帘
sky-lightblind
遮阳材料为软质材料，完全伸展时产品与围护结构平行，可固定用于透明屋面，也可通过手动或电动操作方式改变透明屋面遮光状态的遮阳装置4.2
电机张紧式电动天篷帘rolling-tensionof sky-lightblind使用一对电机在伸展与收回中保持帘布伸展部分有恒定张力的天篷帘。见图5。说明：
卷管（内置管状电机）：
卷绳器；
牵引钢丝绳：
-引布杆：
帘布：
卷管（内置管状电机）。
图5电机张紧式电动天篷帘结构示意图4.3
弹簧张紧式电动天篷帘rolling-springmodel of sky-lightblindJG/T399—2012
使用一台电机和一套弹簧系统，在伸展与收回中保持帘布伸展部分承受有限张力的天篷帘。见图6。
说明：
卷管（内置管状电机）：
卷绳器；
牵引钢丝绳；
引布杆；免费标准bzxz.net
帘布：
卷管（内置弹簧系统）。
图6弹簧张紧式电动天蓬帘结构示意图rolling-torsional modelof sky-lightblind扭力卷取式电动天篷帘
使用一台电机和一组套管弹簧系统，通过控制钢丝正、反卷绕使帘布自然伸展、卷取收回的天篷帘。见图7。
说明：
一套管弹簧系统：
卷管（内置管状电机）；
3—牵引钢丝绳；
一帘布；
5-引布杆：
定滑轮组。
图7扭力卷取式电动天篷帘结构示意图5
KAoNiiKAca
JG/T399—2012
钢丝导向电动折叠天篷帘wireorientedmodel of sky-lightblind采用电机控制钢丝正反卷绕，使帘布沿导向钢丝轨迹折叠伸展与收回的天篷帘。见图8。5
说明：
卷绳器；
卷管（内置管状电机）；
导向钢丝绳：
牵引钢丝绳：
帘布；
引布杆。
图8钢丝导向电动折叠天篷帘结构示意图rail orientedmodel of sky-lightblind轨道导向电动折叠天篷帘
采用电机和双轨道系统，使帘布沿导向轨道折叠伸展与收回的天篷帘。见图9。1
说明：
卷管（内置方形电机)；
帘布；
一引布杆：
导轨。
图9轨道导向电动折叠天篷帘结构示意图5百叶帘
百叶帘
venetianblind
连续的多片相同的片状遮阳材料组成，可伸展与收回以及开启与关闭，形成连续重叠面的遮阳帘。6
垂直百叶帘verticalvenetianblindJG/T399—2012
叶片垂直悬挂于上导轨，采用手动或电动操作装置完成叶片伸展与收回、开启与关闭操作的百叶帘。见图10、图11。
说明：
顶槽及传动系统：
手动操作装置；
拉珠；
拉绳；
垂直叶片；
配重块。
手动垂直百叶帘结构示意图
说明：
顶槽及传动系统；
电动操作装置：
垂直叶片；
配重块。
图11电动垂直百叶帘结构示意图分置手动水平百叶帘chainandtiltingrodoperatingmanualvenetianblind叶片水平悬挂在梯绳上，采用手动操作装置，通过拉绳（或拉珠）实现叶片伸展与收回，通过调光棒实现叶片开启与关闭操作的百叶帘。拉绳（或拉珠）和调光棒可分置于百叶帘的两侧，也可同时置于百7
TTKAONIKAca
JG/T399—2012
叶帘的某一侧。见图12。
说明：
拉绳：
调光棒；
传动系统：
顶槽：
水平叶片；
梯绳；
底杆。
联动手动水平百叶帘
图12分置手动（水平）百叶帘结构示意图mono-commandoperatingmanualvenetianblind叶片水平悬挂在梯绳上，采用手动操作装置，通过拉绳或拉珠实现叶片伸展与收回以及开启与关闭的百叶帘。见图13。
说明：
顶槽及传动系统；
手动操作装置；
拉绳（或拉珠）；
水平叶片；
梯绳：
底杆。
3联动手动（水平）百叶帘结构示意图图13
电动水平百叶帘motorizedvenetianblindJG/T399—2012
叶片水平悬挂在梯绳上，采用电动装置完成伸展与收回以及开启与关闭的百叶帘。用于户外的百叶帘，应在百叶帘的两侧加装导轨或导向绳，见图14。234
说明：
一叶片；
2—电机：
梯绳：
导轨。
图14导轨电动（水平）百叶帘结构示意图5.6
手动（旋钮或磁性）转叶水平百叶帘manual slat tilting venetian blind采用手动操作装置实现叶片开启与关闭，但不能进行伸展与收回操作的百叶帘。见图15。说明：
顶槽及传动系统：
手动旋钮及传动软轴；
一水平叶片；
4—底杆。
图15手动（旋钮）转叶（水平）百叶帘结构示意图5.7
电动转叶水平百叶帘
motorized slat tilting venetian blind采用电动操作装置实现叶片开启与关闭，但不能进行伸展与收回操作的百叶帘。见图16。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
