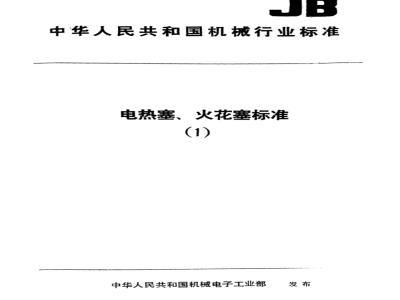

中华人民共和国机械行业标准
电热塞、火花塞标准
中华人民共和国机械电子工业部发布
1主题内容与适用范围
中华人民共和国机械行业标准
电阻型火花塞
JB/T6472—92
本标准规定了电阻型火花塞（以下简称火花塞）的产品分类、技术要求、试验方法和检验规则。本标准适用于抑制内燃机电点火系统产生的无线电干扰用火花塞。本标准不适用于航空发动机用火花塞。本标准未作规定的项目，应符合GB7825《火花塞》的相应规定。2
引用标准
GB7825
火花塞
GB6784~6791
火花赛及其气缸盖安装孔
GB2828
JB5882
3产品分类
逐批检查计数抽样程序及抽样表六角对边16mm的M14×1.25平座火花塞及其气缸盖安装孔火花塞的分类应符合GB6784～6791和JB5882的规定。4技术要求
4.1电阻值
在常温常湿下，火花塞接线螺杆与中心电极间的电阻值应为3～12kQ，其它规格的火花塞可由供需双方商定。
4.2温度特性
4.2.1火花塞在150士10℃温度下，保温2h的电阻值变化率和在空气中冷却至常温后的电阻值变化率应符合表1规定。
试验温度
相对于试验前电阻值的变化率
加热状态
冷却后
4.2.2经4.2.1条试验后的火花塞在300土10℃温度下，保温20min，立即在空气中冷却至常温后，其电阻值变化率应符合表1规定。
4.3耐振性
火花塞应能耐受振幅22mm，频率为6.5～7.0Hz，历时10min的振动。试验后，火花塞应不出现绝缘体开裂、破损、侧电极开裂与脱落等异常现象，其电阻值变化应不超过受试前电阻值的士10%。机械电子工业部1992-08—06批准16
1993—01—01实施
4.4耐久性
JB/T6472—92
火花塞在空气中跳火250h，放置于常温中1h后，其电阻值变化应不超过受试前电阻值的士30%。5试验方法
5.1电阻值测定
按本标准4.1条规定，在常温常湿下，用数字万用表测定其电阻值。5.2温度特性试验
5.2.1按本标准4.2条规定，将试样放置在专用加热装置中，均速升温至150士10℃，保温2h即用数字万用表测量其电阻值。
5.2.2经5.2.1条试验后的试样在空气中冷却至常温，用数字万用表测量其电阻值。5.2.3经5.2.2条试验后的试样放置在专用加热装置中，从常温升至300士10℃C，保温20min后，将试样冷却至常温，用数字万用表测量其电阻值。5.3耐振性试验
按本标准4.3条和GB7825第4.5条规定的试验方法进行试验，然后用数字万用表测定其电阻值并用目力检查其外观。
5.4耐久性试验
按本标准4.4条规定，将试样安装在图1和图2规定的装置上或在其它类似装置上，连续跳火250h（允许因试验装置故障而中断时间不超过2h）后，用数字万用表测量其电阻值。图1电阻型火花塞践火试验接线图1-直流稳压电源14V，
3—点火线圈：
5—火花塞；
7—断路器凸轮：
9—-1.5级、030V电压表。
2—1.5级、0~5A电流表
4——分电器、800r/min；
6——三极针状间10mm;
8—电容器：
注：电极尖端应制成锐角。
检验规则
JB/T6472—92
垂直型
6.1火花塞的检验分为出厂检验和型式检验。6.1.1出厂检验
6. 1. 1. 2
60度型
三极针状间隙
火花塞应由制造厂检验部门检查后出厂，并应附有产品质量合格证。火花塞应按批进行检验，每批为同一工艺方法制成的产品，其数量应不超过35000只。按GB2828和表2规定随机抽取试样，并按表2规定的程序进行试验。外观、尺寸、电阻值和跳火性能如出厂检验不符合要求时，允许逐只进行检查。表2火花塞出厂检验项目
抽样依据
试验项目
外观和尺寸
电阻值
既火性能
温度特性
耐娠性
热态密封
侧电极弯折强度
接线螺杆抗拉负荷
注：1)指级纹尺寸。
6.1.2置式险验
试验依据
GB7825第2.1、2.2、
3.1,3.2和3.3条
本标准第4.1条
GB7825第3.5条
本标准第4.2条
本标准第4.3条
GB7825第3.7条
GB7825第3.9条
GB7825第3.10条
试验方法
GB7825第4.1和
本标准第5.1条
GB7825第4.4条
本标准第5.2条
本标准第5.3条
GB7825第4.6条
GB7825第4.8条
GB7825第4.9条
抽样方案类型
一次抽样
主要尺寸\
其他尺寸
一次抽样
二次抽样
台格质量水平
检查水平
活产品定和正常生产的产品渗改结将、改变原材料配方及主要工艺时，必须按表3规定的项目和翼序进行全部试验。试验时，如有一只火花塞任何一项试验不合格时，则型式检验为不合路。正常生产产品，每隔三年至少应进行一次型式检验。18
试验项目
外观和尺寸
电阻值
魏火性能
温度特性
耐振性
热态密封
过力矩
侧电极弯折强度
接线螺杆抗拉负荷
壳体强度
高温绝缘电阻
热值分散率
酸久性
附加说明；
JB/T 647292
表3火花塞型式检验项目
试验依据
GB7825第2.1、2.2、3.1、
3.2和3.3条
本标准第4.1条
GB7825第3.5条
本标准第4.2条
本标准第4.3条
CB7825第3.7条
GB7825第3.8条
GB7825第3.9条
GB7825第3.10条
GB7825第3.4条
GB7825第3.11条
CB7825第3.12条
GB7825第3.13条
本标准第4.4条
验方法
GB7825第4.1和
本标准第5.1条
CB7825第4.4条
本际准第5.2条
本际准第5.3条
GB7825第4.6条
GB7825第4.7条
GB7825第4.8条
GB7825第4.9条
GB7825第4.3条免费标准下载网bzxz
GB7825第4.10条
GB7825第4.11条
GB7825第4.12条
本际准第5.4条
经序号1试验后
经序号2试验后
经序号3试验后
经序号3试验后
经序号5试验后经序号3试踪后
经序号5、6试验后
经序号7试验后
经序号8试验后
经序号2试验后
经序号10试验后
经序号3、6试验后
按需要
太绘由机融电子工业部南京火花塞研究所提出并归口。京际准由南京火花塞研究所负责起草，南京电瓷总厂、珠州火北寒厂参加起草。宏标准主要起草人高风岗、倪玲臻、杨宝林、陈光云。本标准参照采用JISB8031—1990《内燃机用火花塞》。19
中华人民共和国机械行业标准
电热塞、火花塞标准
机械电子工业部机械标准化研究所机械电子工业部第一装备司标准化研究室编辑出版发行
（湖南湘潭市下摄司街302号）
湘潭电机厂印刷厂印刷
开本880×1230
1993年5月第一版
印张1字数36000
1993年5月第一次印刷
印刷号
