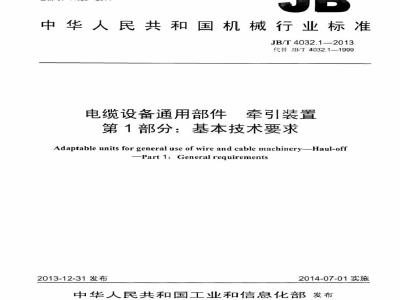

标准图片预览
标准内容
ICS29.060.01
备案号：44323-2014
中华人民共和国机械行业标准
JB/T4032.1-2013
代替JB/T4032.1-1999
电缆设备通用部件
牵引装置
第1部分：基本技术要求
Adaptable units for general use of wire and cable machinery-Haul-offPart 1:General requirements
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
术语和定义.
代号及表示方法
4.1代号..
4.2表示方法
一般规定
传动机构
检验和验收
JB/T4032.1—2013
JB/T4032.1—2013
牵引装置》分为四个部分：
JB/T4032《电缆设备通用部件
第1部分：基本技术要求：
第2部分：轮式牵引装置：
一第3部分：履带式牵引装置：
第4部分：轮带式牵引装置。
本部分为JB/T4032的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分代替JB/T4032.1一1999《电缆设备通用部件牵引装置量第1部分：基本技术要求》，与JB/T4032.1一1999相比主要技术变化如下：一-修改了代号的细分形式（见4.1，1999年版的4.1）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。本部分主要起草人：唐远蓓、岳光明、张江。本部分所代替标准的历次版本发布情况为：JB/T4032.1—1985，JB/T4032.1--1999。I
电缆设备通用部件牵引装置
第1部分：基本技术要求
JB/T4032的本部分规定了电缆设备通用部件中牵装置的基本技术要求。本部分适用于电缆设备通用部件中各类型牵引装置。2规范性引用文件
JB/T4032.1—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T321
优先数和优先数系
GB/T2900.40
GB/T4457.2此内容来自标准下载网
GB/T4457.4
GB/T4457.5
电线电缆专用设备
电工名词术语
技术制图
机械制图
机械制图
GB/T4458（所有部分）
GB/T4459（所有部分）
GB/T4460
机械制图
GB/T4728（所有部分）
图样画法指别线和基准线的基本规定图线
图样画法
部面特号
机械制图
机械制图
机构运动简图符号
电气简图用图形符号
机电产品包装通用技术要求
GB/T13384
JB/T7601（所有部分）
3术语和定义
电线电缆专用设备
基本技术要求
GB2900.40界定的术语和定义适用于本文件。4代号及表示方法
4.1代号
层次代号
4.1.2类别代号
4.1.3系列代号
电缆设备通用部件
牵引装置
.轮式
JB/T4032.1-2013
4.1.4型式代号
4.2表示方法
履带式
.轮带式
主机联动
单独驱动
牵引装置用型号、规格及标准编号表示。规格包含主参数和辅助参数时，用符号“”分确表示。示例1：
主机联动轮式牵引装置，轮径1600mm，双轮，表示为：TQLW-1600/2JB/T4032.2—2013
示例2：
单独驱动服带式牵引装置，牵引力250kg，表示为：TQDV-250JB/T4032.32013
示例3：
轮带式牵引装置，轮径800mm，表示为：TQP-800JB/T4032.42013
5一般规定
5.1牵装置应按经过规定程序审查批准的图样和技术文件制造，机械图样应符合GB/T4457.2、GB/T4457.4、GB/T4457.5、GB/T4458、GB/T4459和GB/T4460的规定，电气图样应符合GB/T4728的规定。
5.2牵小装置的基本技术参数和主要尺寸应符合GB/T321的规定，尽可能按优先数或优先数系取值。5.3牵引装置的加.T质量应符合JB/T7601的规定。自制零、部件必须按规定检验合格后方可用了装配：外购件、外协件必须有制造厂的产品质最检验合格证明，并按规定验收后方可用装配，5.4牵引装置的设计应遵循通用化、标准化原则，提高可通用互换的零、部件或元件的比例。6传动机构
所有齿轮箱的噪声应不超过80dB（A）。6.2
润滑系统应保持汕路畅通，无渗油、漏油现象变速齿轮箱的齿轮定位与手柄位置应一致、可靠，齿轮不得白由滑动。6.3
6.4传动机构的轴承温升应符合下列规定：滑动轴承温升不超过30℃，最高温度为60℃：滚动轴承温升不超过40℃，最高温度为70℃；经过负荷运行达到稳定状态后，若轴承每小时温升不超过5℃，即认为温升稳定。6.5牵引装置在运行时应保持平稳均匀，无停滞或冲市现象。7检验和验收
7.1牵引装置的包装应符合GB/T13384的规定。2
2每台牵引装置交货时应附有下列文件：72
a）产品合格证明：
b）产品使用说明书：
e）装箱单。
牵引装置应按本部分规定的技术要求及JB/T7601的规定检验和验收。7.3
JB/T4032.1-2013
