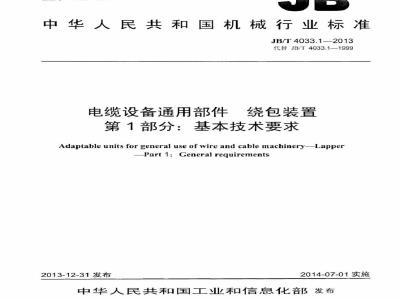

标准图片预览
标准内容
ICS29.060.01
备案号：44327—2014
中华人民共和国机械行业标准
JB/T4033.1-2013
代替JB/T4033.1—1999
电缆设备通用部件
绕包装置
第1部分：基本技术要求
Adaptable units for general use of wire and cable machinery-Lapper-Part 1:General reguirements2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音
规范性引用文件
术语和定义
代号及表示方法，
4.1代号.
4.2表示方法
5一般规定..
旋转体
检验和验收，
表！绕包装置旋转体的精度
JB/T4033.1-2013
JB/T4033.1--2013
绕包装置》拟分为以下几个部分：JB/T4033《电缆设备通用部件
第1部分：基本技术要求：
第2部分：普通式绕包装置：
第3部分：平面式绕包装置：
一第4部分：半切线式绕包装置：第6部分：切线式绕包装置：免费标准bzxz.net
第7部分：同心式绕包装置。
本部分为JB/T4033的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分代替JB/T4033.11999《电缆设备通用部件绕包装置第1部分：基本技术要求》，与JB/T4033.11999相比主要技术变化如下：修改了代号的细分形式，并取消了派生代号的表述（见4.1，1999年版的4.1）：一修改了对于旋转体的精度要求的规定（见表1，1999年版的表1)；取消了关于旋转体与绕包变速箱连接法兰的尺寸及精度的规定（见1999年版的6.5）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。本部分主要起草人：唐远蓓、岳光明、张江。本部分所代替标准的历次版本发布情况为：JB/T4033.1—1985JB/T4033.1—1999。1范围
电缆设备通用部件绕包装置
第1部分：基本技术要求
JB/T4033的本部分规定了电缆设各通用部件中绕包装置的基本技术要求。本部分适用于电缆设备通用部件中各类型绕包装置。2
规范性引用文件
JB/T4033.1—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的叫用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T321优先数和优先数系
电工名词术语电线电缆专用设备GB/T2900.40
GB/T4457.2
GB/T4457.4
GB/T4457.5
技术制图
机械制图
机械制图
GB4458（所有部分）
GB/T4459（所有部分）
GB/T4460机械制图
GB/T4728（所有部分）
GB/T13384
图样画法指引线和基准线的基本规定图样画法
剖面符号
机械制图
机械制图
机构运动简图符号
电气简图用图形符号
机电产品包装通用技术要求
JB/T7601（所有部分）
3术语和定义
电线电缆专用设备：基本技术要求GB2900.40界定的术语和定义适用」本文件4
代号及表示方法
4.1代号
4.1.1层次代号
4.1.2类别代号
4.1.3系列代号
电缆设备通用部件
绕包装置
普通式
JB/T4033.1—2013
4.1.4型式代号
4.2表示方法
.平面式
.切线式
..半切线式
.同心式
非金属带
金属带
绕包装置用型号、规格及标准编号表示。规格包含上参数和辅助参数时，用符号“/”分隔表示。示例1：
平面式非金属带绕包装置，带盘直径为500mm，6盘，表示为：TRPF-500/6JB/T4033.32013
示例2：
半切线式金属带绕包装置，带盘直径为800mm，表示为：TRBG-800/2JB/T4033.52013
5一般规定
5.1绕包装置应按经过规定程序审查批准的图样和技术文件制造，机械图样应符合GB/T4457.2、GB/T4457.4、GB/T4457.5、GB/T4458、GB/T4459和GB/T4460的规定，电气图样应符合GB/T4728的规定
5.2绕包装置的基本技术参数和主要尺寸应符合GB/T321的规定，尽可能按优先数或优先数系取值5.3绕包装置的加工质量应符合JB/T7601的规定。自制零、部件必须按规定检验合格后方可用了装配：外购件、外协件必须有制造厂的产品质量检验合格证明，并按规定验收后方可用于装配。5.4绕包装置的设计应遵循通用化、标准化原则，提高可通用互换的零、部件或光件的比例。6旋转体
旋转体的精度应符合表1的规定。表1
绕包装置旋转体的精度
转速范围
800400
400~200
200~100
精度要求
圆跳动公差
平衡特性
动半衡校正G16
静平衡校正G100
静平衡校正G100
静平衡校正G250
同心式
半切线式
平面式
半切线式
普通式
切线式
钢带、铜带等金属带
钢带、铜带等金属带和纸带、塑料带、无纺布、半导电带等非金属带
纸带、云母带等非金属带
钢带、铜带等金属带和纸带、塑料带、无纺布、半导电带等非金属带
布带、塑料带、云母带等非金属带高压电缆用绝缘纸带
靛转体内所有带盘米、操作手柄、导辑、圆螺母等表面应镀铬抛光。6.2
JB/T4033.1-2013
6.3旋转体内所有螺栓、螺册、导辑、手柄等必须紧固可靠，不得有松动，应确保运转时不发生零件飞出的情况，并装有安全防护装置。6.4张力控制机构、自动停车机构、制动装置等应灵敏可靠。电器件及电气线路必须安全可靠。7检验和验收
绕包装置的包装应符合GB/T13384的规定。7.1
7.2每台绕包装置交货时，应附有下列文件：a）产品合格证明：
b）产品使用说明书：
c）装箱单。
3绕包装置应按本部分规定的技术要求及JB/T7601的规定检验和验收。7.3
