ICS29.160.30
备案号：445232014

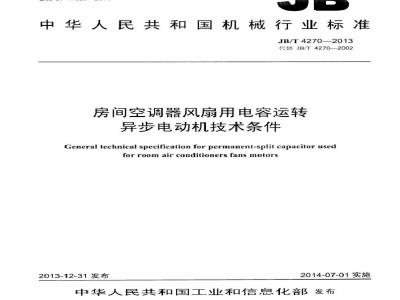

中华人民共和国机械行业标准
JB/T4270—2013
代替JB/T42702002
房间空调器风扇用电容运转
异步电动机技术条件
General technical specification for permanent-split capacitor usedforroomairconditionersfansmotors2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音
2规范性引用文件
3定额
工作制定额
额定输出
额定电压和额定频率
多种定额电动机
4技术要求.
运行条件
外观和装配质量
轴向审动
轴伸径向圆跳动
冷却方式
外壳防护
电容器端电压
温升与限值
性能参数
匝间绝缘冲出耐电压试验
其他安全要求
试验方法.
试验条件.
外观和装配质量，
轴向窜动
轴伸径向圆跳动
冷却方式
外壳防护
电容器端电压的测定
温升试验
振动测量
噪声测量
性能参数试验
匝间绝缘冲击耐电压试验
JB/T4270--2013
JB/T4270——2013
5.14安全要求的检验
6检验规则.
6.1产品检验..
6.2出厂检验.
6.3型式试验
7标志、包装、运输和贮存、
表1空载时测得的A计权声功率级的噪声值表2堵转转矩的保证值.
表3堵转电流的保证值
表4最大转矩的保证值，
表5效率和功率因数的保证值.
表6电气性能保证值
表7检验项目、要求和不合格类别，表8样本大小，不合格质量水平及其判定I
本标准按照GB/T1.1—2009给出的规则起草。JB/T4270—2013
本标准代替JB/T4270--2002《房问空调器风扇电动机通用技术条件》，与JB/T4270—2002相比主要技术变化如下：
一修改标准名称为《房间空调器风扇用电容运转异步电动机技术条件》；电动机的额定输出功率增加30W、400W、450W、480W、500W、550W、750W、1100W（见3.2)；
增加轴向窜动的要求（见4.3）；明确了温升与限值的具体要求值（见4.9）：加强了GB123502009《小功率电动机的安全要求》标准的用（见4.14）：增加了6.3.3型式试验的检验内容一览表：一增加了6.3.4型式试验的抽样方法：一增加了型式试验按GB/T2829一2002《周期检查计数抽样程序及表（适用于对生产过程稳定性的检验）》的有关规定进行抽样检验的要求（见6.3.5)；一删除了原标准16.2质量保证期的要求。本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准起草单位：中国电器科学研究院有限公司、卧龙电气集团股份有限公司、常州市永安电机有限公司、江苏二江电器集团有限公司、广州威凯检测技术研究院、广东威灵电机制造有限公司、中山大洋电机股份有限公司、珠海凯邦电机制造有限公司、浙江京马电机有限公司。本标准要起草人：张传甲、严伟灿、徐仁荣、苏中科、刘志湖、梁三增、夏吉勇、朱春富。本标准所代替标准的历次版本发布情况为：—JB/T4270—1986、JB/T4270—2002。I
1范围
JB/T4270—2013
房间空调器风扇用电容运转异步电动机技术条件本标准规定了房问空调器风扇用电容运转电动机的定额、技术要求、试验方法、检验规则、标志、包装、运输和二存要求。
本标准适用于房问空调器中冷凝器、蒸发器的风扇用电容运转异步电动机。本标准办适用于热泵、除湿机、风机盘管式空调器风扇用电容运转异步电动机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB755-2008旋转电机定额和性能GB/T1993旋转电机冷却方法
GB/T2829—2002周期检查计数抽样程序及表（适用于对过程稳定性的检验）GB4706.1—2005
家用和类似用途电器的安全第1部分：通用要求GB/T4772.1—1999旋转电机尺小和输出功率等级第1部分：机座号56400和凸缘号55～1080GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级GB/T5171
GB/T7725
GB/T9651
GB10068
小功率电动机通用技术条件
房间问空气调节器
单相异步电动机试验方法
轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB/T10069.1
GB12350—2009
9小功率电动机的安全要求
3交流低压电机散嵌绕组压间绝缘第1部分：试验方法
GB/T22719.1—2008
第2部分：试验限值
GB/T22719.2—2008
交流低压电机散嵌绕组压问绝缘3定额
3.1工作制定额
电动机的工作制定额是以连续工作制S1为基准的连续定额。3.2额定输出
电动机的额定输出功率【单位为瓦（W)］如下：6、10、16、（20）、25、（30）、（35）、40、（50）、60、（75)、90、（100)、120、（150)、180、250、370、（400)、（450)、（480）、（500）、550、750、1100。如用户需要其他功率等级，允许用插入法制定产品标准作为考核评定的依据。注：带括号内的为GB/T5171未规定而增加的功率等级。JB/T4270—2013
额定电压和额定频率
电动机的额定电压为220V，额定频率为50Hz。注：用户对电压、频率有要求时，可导制造厂协商男订技术条件、3.4转速
电动机的同步转速为：750r/min、1000r/min、1500r/min。3.5多种定额电动机
对多功能种定额电动机，每种定额在各方面都应符合本标准。对丁多速电动机，应在产品标准或技术协议中对每一转速规定定额。4技术要求
4.1运行条件
4.1.1环境条件
在下列环境条件下，电动机应能额定运行：a）海拨不超过1000m：
b）空气相对湿度不大于90%，同时该月月平均最低温度不高于25℃：c）环境空气温度不超过5℃～43℃。4.1.2电气条件
运行期间电压和频率变化按GB/T5171的规定。4.2外观和装配质量
4.2.1电动机外观检查应无破损、裂痕、气泡、皱纹、斑点及黏附污物。电动机装配应完整、正确。4.2.2空转检查、转向检查、运转光阻滞现象，轴承平稳轻快，声音均匀和谐而无有害噪声。4.2.3电动机的安装尺寸、外形尺寸应符合协议规定图样。4.3轴向窜动
电动机的轴向审动量为0.3mm1.5mm4.4轴伸径向圆跳动
电动机的轴伸长度为50mm及以下者，在轴伸接合部中点的圆周面上其径向圆跳动公差不应超过30μm。当轴伸长度大于50mm~75mm时，径向圆跳动公差不应超过45μm，以每加长25mm分档，其径向圆跳动公差允许比之较短档公差增加15um。4.5冷却方式
半封闭或开启式电动机冷却方式为IC01：全封闭电动机冷却方式为IC411。4.6外壳防护
电动机应有适当的外壳防护等级。仅用于室内空调器的，应符合IP20等级及以上：用于室外空调器的，应符合IP24等级及以上。2
4.7起动
电动机在实际冷态和热稳定后，在带实际负载的情况下，应能在低速挡起动。4.8电容器端电压
电容器的端电压应符合GB4706.1-2005中24.5的试验要求，4.9温升与限值
JB/T4270-—2013
电动机采用120（E）级或130（B）级绝缘，运行的环境条件符合4.1规定时，其温升（温度）限值如下：
定子绕组温升限值（电阻法）：对120（E）级绝缘不应超过75K，对130（B）级绝缘不应超过80K：
轴承温度限值（温度计法），对滚动轴承不应超过95℃，对滑动轴承不应超过80℃如试验地点的海拔或环境空气温度与4.1规定不同时，温升限值应按GB7552008中第8章的规定修正。
4.10振动
电动机在空载运转时测得的振动速度有效值不应超过1.8mm/sa4.11噪声
电动机在空载时测得的A计权声功率级的噪声值不应超过表1的限值。表中1、Ⅱ、ⅡI类噪声限值适用于不同类型空调器的配套需要，具体选用哪类噪声限值由产品标准规定。表1空载时测得的A计权声功率级的噪声值额定功率PNW
12062560噪声限值类别
注：1类（低噪声级）、IⅡI类（优级）IⅡI类（普通级）供各种分体式、整体式空调器选用，例如：分体式空调器，室内机可选用「类或ⅡI类，室外机可选用II类或ⅢI类。4.12性能参数
4.12.1在额定电压、额定频率下，电动机空载运行时，空载电流、空载损耗应符合技术协议。4.12.2在额定频率和额定电压下高速挡接线时，堵转转矩的保证值应不低于表2的规定。3
JB/T4270—2013
功率W
(50）
(100）
（450)
（480)
(500）
堵转转矩的保证值
同步转速r'min
堵转转矩N·m
在额定频率、额定电压下，
按高速挡接线时，
电动机堵转电流的保证值应不高于表3的规定。表3Www.bzxZ.net
功率W
堵转电流
功率W
堵转电流
功蒂W
塔转电流
（400）
（450）
（480)
堵转电流的保证值
(20）
（500）
JB/T4270——2013
在额定电压、额定频率下，电动机按高速挡接线时，其最大转矩的保证值应不低了表4的规定表4最大转矩的保证值
同步转速
功率W
(30）
(150）
(400）
最人转短N·m
额定电压、额定功率下，按高速挡运转时，其效率和功率因数的保证值应电动机在额定频率、
不低于表5的规定。
电动机电气性能保证值的容差应符合表6的规定4.12.6
JB/T4270—2013
功率w
(20）
(75）
(100）
(150）
(450）
(480）
效率%
效率和功率因数的保证值
同步转速
电气性能保证值
效率(n）
功率因数
培转转矩
堵转电流
最大转矩
注：若用户对4.12.2~4.12.6另有明确规定要求时，应按用户要求执行。6
功率因数（cosp）
0.15（1-），最多为-0.07
保证值的-15%
保证值的+20%
保证值的-10%
4.13匝间绝缘冲击耐电压试验
JB/T4270--2013
电动机的定子绕组应能承受压问绝缘冲击耐电压试验而不发生击穿，其试验冲击电压峰值按GB/T22719.2—2008的规定。
4.14其他安全要求
本标准对安全要求未规定之处，应符合GB12350—2009的规定5试验方法
5.1试验条件
所有试验若无特殊说明，试验条件应按4.1的规定进行。5.2外观和装配质量
外观和装配质量参照4.2。
5.3轴向窜动
电动机使用消动轴承时，以50N的力施加在出轴端，去力后能白动回位，轴向牵动符合4.3的要求。
电动机使用滚动轴承时，若波形垫圈材料厚度（S）为0.35mm，以50N的力施加在出轴端：波形垫圈材料厚度（S）为0.5mm，以100N的力施加在出轴端，去力后能自动回位，轴向审动符合4.3的要求。
5.4轴伸径向圆跳动
按GB/T4772.1—1999中9.3的规定。轴伸径向圆跳动公差应符合本标准4.4的规定5.5冷却方式
电动机的冷却方式试验按GBT1993的规定进行，试验结果应符合本标准4.5的规定。5.6外壳防护
电动机的外壳防护试验按GB/T4942.1的规定进行，试验结果应符合本标准4.6的规定。5.7起动
电动机在实际冷态和热稳定后，在带实际负载的情况下，施加85%的额定电压，应符合4.7的规定。5.8电容器端电压的测定
按GB/T9651的规定进行，测定结果应符合本标准4.8的规定5.9温升试验
电动机绕组温升的限值根据GB/T7725规定的最高环境空气温度，并按GB755—2008的规定进行修正后确定。
电动机温升试验应带负载进行，该负载条件由制造厂按用户要求规定。电动机装入空调器中温升试验，在最大工况下不应超过温升限值。温升试验应按GB/T5171的规定进行。7
JB/T4270—-2013
辅承温度的测定按GB755-一2008的规定进行，可用温度计法或理置检温计法试验结果应符合4.9的规定
5.10振动测量
试验方法按GB10068的规定进行，电动机在空载运转时测得的振动速度的有效值应符合本标准4.10的规定。
5.11噪声测量
噪声的测量方法按GB/T10069.1的规定进行，电动机在空载时测得的A计权声功率级的噪声值应符合本标准4.11的规定。
2性能参数试验
性能参数试验应按GB/T9651的规定进行，试验结果应符合本标准4.12的规定。3匝间绝缘冲击耐电压试验
电动机的匝问绝缘冲击耐电压试验按GB/T22719.1一2008的规定进行。5.14安全要求的检验
电动机安全要求的检验按GB12350—2009的规定进行。6检验规则
6.1产品检验
产品检验分为出厂检验（或交收检验）和型式试验（或例行检验）两种。6.2出厂检验
6.2.1每台电动机须经出厂检验合格后才能出厂，并附有产品合格证。6.2.2出厂检验项目包括：
a）电动机的外观检验：
b）电动机的转动检验：
c）电动机的机械尺寸检验：
d）定子绕组冷态直流电阻的测定：e）定子绕组对机壳绝缘电阻的测定：f电气强度的测定：
g）定子绕组压间绝缘试验；
h）空载电流、损耗的测定：
i）堵转电流测定。
6.3型式试验
6.3.1凡遇下列情况之一时，必须进行型式试验：a）新产品试制完成时：
b）电动机设计和工艺上的变更足以引起某些性能发生变化时，则应进行有关项目的险验：c）当出厂检验结果与以前进行的型式试验结果发生不可容许的偏差时；8
