JB/T 8749.3-2013 调压器 第3部分:接触调压器
JB/T8749.3-2013
标准压缩包解压密码:www.bzxz.net
标准内容
ICS 29.180
备案号:40564—2013

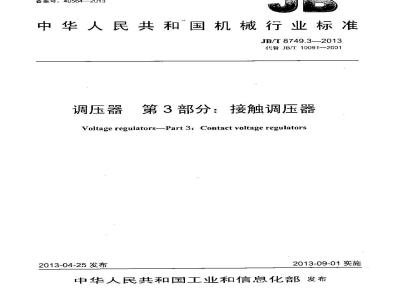

中华人民共和国机械行业标准
JB/T 8749.3—2013
代替JB/T10091—2001
调压器
第3部分:接触调压器
Voltage regulators—Part 3: Contact voltage regulators2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布前言
2规范性引用文件,
3术语和定义
4产品型号、冷却方式标志、产品规格和性能参数4.1产品型号
4.2冷都方式标志
4.3产品规格和性能参数
5使用条件,
6技术要求
允许偏差.
绝缘水平
操动机构.
输出电H范围,
输出电压不对称度
输出电压特性
输出电压波形崎变率
调压时间,
电刷火花
过载能力、
芦级水平.
7试验,
试验的一般要求
试验项目
试验方法
8标志、包装、运输、贮存和随机技术文件单相调压器绕组联结图
图2三相调压器绕组联结图,
图3空载输出电压特性画线U2n-f(β)图4空载试验接线图(单相)
图5负载试验接线图(单相)
图6相互负裁法温升试验接线图(单相)表1接触调压器的规格和性能参数表2墩小电气间隙和爬电距离.
表3允许偏差
JB/T8749.3—2013
.... 3
JB/T 8749.32013
表77
过载能力
例行试验
型式试验
特殊试验
JB/T8749《调压器》分为以下8个部分:-第1部分:通用要求和试验:
第2部分:感应调器:
第3部分:接触调压器:
第4部分:柱式调压器:
-第5部分:磁性调压器;
第6部分:感应稳压器;
-第7部分:接触稳压器;
一第8部分:柱式稳压器。
本部分为JB/T8749《调班器》的第3部分。本部分按照GB/T1.1—2009给出的规则起草。JB/T8749.3—2013
本部分代替JB/T10091—2001《接他调压器》,与JB/T10091-2001相比主要技术变化如下:技术内容与JB/T8749.1《调压器第1部分:通用要求和试验》协调-致:-对性能参数表中的负载损耗让行了调整:-对最小电气间隙和爬电距离的有关要求进行了修改和增补;-对声级水平规定了明确的指标:一对其他有关的技术内窄进行了少量的调整和修改。本部分由中国机械工业联合会提出。本部分由全国变压器标雅化技术委员会(SAC/TC44)归口。本部分起草单位:沈阳变压器研究院股份有限公司、上海森普电器研究所、淄博市博山调乐器有限责任公司、上海电邸调整器制造有限公司、上海尚乐电器有限公司。本部分主要起草人:许开平、章忠国、苏迎、蒋光祖、刘爽、未希平、穆群、李昌武、俞荣。本部分所代替标推的历次版本发布情况为:JB 2676—1980:
ZBK42004—1987:
—JB/T10091—1999,JB/T10091—2001。1范围
调压器第3部分:接触调压器
JB/T8749.3—2013
JBT8749的本部分规定了接触调压器的术语和定义、产品型号、冷却方式标志、产品规格、性能参数、使用条件、技术要求、试验、标志、包装、运输、购存和随机技术文件等。本部分适用于电压等级为500V及以下、额定频率为50Hz、连续工作、无级调节的干式自冷接触调压器(环形铁心)。
定容量或电压规格未列入本部分的接触调压器,可参照本部分的有关条款。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版木(包括所有的修改单)适用于本文件。JB/T8749.1—2007调压器第1部分:通用要求和试验3术语和定义
JB门8749.1一2007界定的以及下列术语和定义适用于本文件。3.1
输出电压范围及额定输出电压output voltage range and rated output voltage调压器输入端施加额定频率的额定输入电压,空载输出电压最小值至最大值之间的范围。空载输出电压规定达到的最大值即为额定输出电压。3.2
负载损耗load loss
调压器电刷处于额定输入电压二分之一位置,输出端短路,于输入端施加额定频率的电压,当短路电流等于额定输出电流时,输入端所吸取的并校正到参考温度(见JB/T8749.1一2007中7.1)后的有功功率。
损耗变动量lossdifference
调压器的输出端开路,输入端施加额定频率的额定输入电压时,调压器在勾速调节输出电压的全过程中,所吸取的有功功率的最大值与最小值之差。3.4
最大电压降maximum voltagedrop调压器空载输出电压最大值与额定电阻负载情况下输出电压最大值之差。3.5
电刷火花brushspark
调压器电刷与绕组磨光表面接触处在调节输出电压时所产生的火花。3.6
触点温升 temperature rise of contact1
JB/T 8749.3—2013
电刷与绕组磨光表面接触处的温度一冷却介质温度之差。产品型号、冷却方式标志、产品规格和性能参数4
4.1产品型号
调压器的产品型号按JB/T8749.1--2007中4.2的规定。4.2冷却方式标志
调压器的冷却方式标志按JB/8749.1—2007中4.3的规定。4.3产品规格和性能参数
4.3.1额定值
调压器的额定值应符合JB/T8749.1—2007中4.4的规定。4.3.2绕组联结图bzxZ.net
调压器一般制造成单相单元产品:并利用多台单元产品组合成容最较大的单相或三相产品。调压器的绕组联结医应符合图1或图2的规定Ag
4.3.3产品规格和性能参数
单相调压器绕组联结图
图2三相调压器绕组联结图
调压器的规格和性能参数应符合表1的规定。表中按频率50Hz设计的调压器,允许在频率60Hz下运行,但调压器仍按频率50Hz及相应的性2
能参数进行考核。
额旋输
入电压
表1接触调压器的规格和性能参数翰出电
压范围
0--250
0--430
额定输
山电流
空载损
注:组I产品在型号中以“」”(位于型号右下角)表示。5
使用条件
负裁损耗
空载电流
JB/T8749.32013
调压器的使用条件除应符合JB/T8749.1—2007中第5章的规定外:还应符合下列要求:a)户内使用:
b)不能并联运行。
6技术要求
6.1结构
6.1.1总则
调压器的端子标志应与图1或图2一致。结构除应符合JB8749.1一20076.1的规定外,还应符合下列要求,6.1.2
接触可靠性
调压器在整个调压范围内,电刷与绕纠的接触压力必须均句,接触良好,没有断电现象,最大
电压降
JB/T8749.3—2013
6.1.3电气间隙和爬电距离
调压器各带电回路之间、带电零部件与接地零部件之问的最小电气间隙和爬电距离应不小于表2的规定值,
表2最小电气间隙和爬电距离
设备最高电压Um
(方均根值)
60250-Um≤430
允许偏差
赖定电流不大于63 A
最小地气间隙
爬电距离
额定电流大于63A
最小电气间隙
船电距离
调压器损耗变动量、最大电压降的允许偏差应不超过表3的规定,其他允许偏差按JB/T8749.1-2007中6.2的规定。
表 3 允许偏差
充许偏差%
6.3绝缘水平
损耗变动量
调压器的绝缘水平按JB/T8749.1--2007中6.3的规定。6.4 温升
最大电压降
调压器的温升按JB/8749.1—2007中6.4的规定,其中触点温升(用半导体点温计测量)应不超过90K。
6.5操动机构
调压器的传动方式分手动、电动两种。调压器输电压在最小值或最人值位置,应设有机械限位,如为电动调压,还应加设电气限位。当调压器输出电压调至最小值或最大值时,限位开关应立即动作,切断问服电动机电源,使调压器停止调压。
6.6输出电压范围
6.6.1空载输出电压最小值
当调乐器输入电E为额定值时,单相调压器空载输出电压最小值应不大于1V;三相调压器空载输出电压最小值应不大于1.7V。
6.6.2空载输出电压最大值
当调派器输入电山为额定值时,调压器空载输出电压最大值的负偏差为零,正偏差应不大于额定输出电压的2%。
6.7输出电压不对称度
JB/T 8749.32013
三调压器在输入电压对称且为额定值条件下,在整个调压范阅内,任何两相空载输出相电压的算术差应不大于 3 V。
6.8输出电压特性
当调压器输入电压为额定值时,调压器空载输出电压特性曲线应连续,平滑。空载输出电压特性曲线U2o-f(β)如图3所示。β为调压器电刷转动角度,β=0°,突载输出电压为最小值U20min:β=Pmax空载输出电压达到最大值Uzomax。u vi
U20man
图3空载输出电压特性曲线U2n-/(β)6.9输出电压波形畸变率
当调出器输入电压为额定值且丑波形畸变率不大于2%时,在整个调压范围内,谢压器空载输出电压(三相为线电压)的波形畸变率应不大于3%。6.10调压时间
手动调压时,调压时问按实际需要确定。电动调压时,调压器空载输出电压从最小值调至最大值(或反之)所需时间应为20s~120s,或自制造方与月户协商确定。
6.11电刷火花
调压器输出端接以额定负载电阻(每相电阻等丁额定输出相电压除以额定输出电流),输入端施加额定频率的额定输入电压,电刷以0.125r/s的速度在整个调压范围内往返调节时,电刷与绕组磨光表面接触处的火花应不大于1二级(允许有微弱的点状火花或非放电性火花,绕组磨光表面允许有用酒精或汽汕除去的黑痕,但不允许有灼痕)。6.12过载能力
在应急使用的特殊情况下,允许调压器按表4过载(超过额定输出电流)运行。表4 过载能力
过载率%
过载时间:min
JB/T8749.3—-2013
6.13声级水平
调压器在空载运行时的最大商压级应不超过65dB(A),各规格具体的声压级水平出制造方与用户协商确定。
6.14寿命
调压器输出端接以额定负载电阻,输入端施加额定频率的额定输入电压,电刷以0.125r/s的速度在整个调范围内往返滑(滚)动10km后,各项例行试验应符合要求,绕组磨光表面与电刷接触处应无灼濃,操动机构应无松动和损坏,电刷磨损长度应不大于1mm。7试验
了.1试验的一般要求
试验的一般要求按JB/T8749.1—2007中7.1的规定。7.2
试验项目
试验分类按B/T8749.1—2007中7.2的规定。例行试验、型式试验和特殊试验的试验项目及相应条款分别见表5~表7。表5例行试验
试验项目
一股(外观)检查
绕组电阻测
外施耐受电压试验
操动机构试验
空裁试验
负载试验
输出电压不对陈度测定
试验项目
最人屯压降测定
感应耐受电压试验
输出电压特性试验
输出电压波形畸变率测定
测压附间测定
屯剥火花测定
温升试验
技术要求察款
表6型式试验
技术要求察款
试验方法条款
7.3.3、7.3.5
试验方法条款
7.3.4、7.3.5
试验项目
过载能力试验
尚级冰平测定
寿命试验
7.3试验方法
7.3.1一般(外观)检查
表7特殊试验
技术要求条款
JB/T 8749.3-2013
试验方法条款
一(外观)检查除应按JB/T8749.1一2007中7.3.1的规定外,还应对调止器的结构、接触可靠性,最小电气间隙和爬电距离等进行检查。7.3.2绕组电阻测量
从调匹器输入端测量绕组电阻,测量方法按JB/T8749.1—2007中7.3.2的规定。单元容量在5kVA及以上产品应遂台测量:单元容量在5kVA以下的产品允许按-定比例抽检,具体由供需双方协商确定。
7.3.3外施耐受电压试验
外施耐受电压试验前,先测量调压器绕组的绝缘电阻,其值一般应不小于10MQ。绝缘电阻值仅作外施耐受电压试验时参考,但不作考核。其余按[B/T8749.1—2007中7.3.3的规定,7.3.4感应耐受电压试验
在电刷与绕组磨光表面接触处垫以厚度不小于0.5mm的绝缘材料,于输入端施加两倍额定频率的两倍额定输入电压(即倍频倍压),其余按JB/T8749.1—200747.3.4的规定。注:如受试验设备限制,允许以额定频率、1.3倍额定输入也压、历5min的感应超压试验代替。7.3.5重复的绝缘试验
重复的绝缘试验按JB/T8749.1—2007中7.3.5的规定。7.3.6操动机构试验
操动机构试验按JB/T8749.1—2007中7.3.6的规定。7.3.7空载试验
试验接线如图4所示(图示为单相)。三相调乐器由三个单相产品组成时,也可接单相产品逊行试验。调压器输出端开路,在输入端施加额定频率的额定输入电压。其余按JBT8749.1一2007中7.3.7的规定。测量数据和数据折算如下:a)测量数据
输入电压(三相为线电压),单位为伏(V):Ua
I——空载电流,单位为安(A);Po——空载损耗,单位为瓦(W);U20min—空载输出电压最小值(三相为线电压),单位为伏(V)JB/T 8749.32013
说明:
空载输出电压最大值(三相为线电压),单位为伏(V):空载试验时的环境温度,单位为摄氏度(℃)。X
一被试调压器:
电压表:
b)数据折算
电流表:
一功率表,
图4空载试验接线图(单相)
当输入电压U不等于额定输入电止U时,还应按公式(1)~公式(4)进行折算:g = Io(Uin/Ug)
P = P(Uin IUo).
U20min = U20mnin (Uin /U0) --U20max =U20max (Uin /U0)
c)输出电E范围
空载试验数据的折算值U20min、U20max即为调压器空载输出电压的最小值、最大值。d)损糕变动量
空载试验时,电刷以0.125r/s(偏差土30%)速度在整个调压范围内往返滑(滚)动各次,读取最大空载损耗Pamax、最小空载损耗Pamin,其差值即为损耗变动鼠。损耗变动量可不作频率和波形因数校正。
7.3.8负载试验
试验接线如图5所示(图示为单相)。说明:
被试调压器:
一电压表:
一电流表:
W-功率表。
图5负载试验接线图(单相)
