ICS29.060.01
备案号：44335-2014

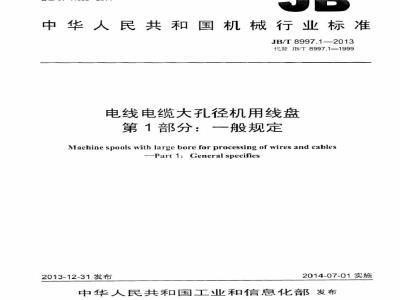

中华人民共和国机械行业标准
JB/T8997.1—2013
代替JB/T8997.1—1999
电线电缆大孔径机用线盘
第1部分：一般规定
Machine spools with large bore for processing of wires and cablesPart1：Generalspecifies
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言
1范用
规范性引用文件
3术语和定义
4符号和代号
4.1代号
4.2线盘表示方法
5材料..
技术要求.
7.1焊接件..
7.2机械加工，
7.3外观.
8验收规则
检测方法.
9.1尺寸偏差检测方法..
9.2形状和位置公差检测方法
10检测项目.
11包装及标志..
11.1包装
11.2标志
图1线盘轴孔形状
图2形状和位置公差检测方法示例表！线盘规格
形状和位置公案检测方法
JB/T8997.1-2013
JB/T8997.1-2013
JB/T8997《电线电缆大孔径机用线盘》分为四个部分：一第1部分：一般规定：
一第2部分：钢板焊接机用线盘：一第3部分：钢板冲压卷边机用线盘一般型；第4部分：钢板冲压卷边机用线盘加强型。本部分为JB/T8997的第1部分。
本部分按照GB/T1.1-—2009给出的规则起草。本部分代替JB/T8997.1—1999《电线电缆大孔径机用线盘第1部分：一般规定》，与JB/T8997.1一1999相比主要技术变化如下：一增加和更新了规范性引用文件（见第2章，1999年版的第2章）：一术语和定义中增加了型式试验和例行试验的定义（见第3章，1999年版的第3章）；一取消了线盘结构组合中的注塑和铸铝合金两种结构的分类及编号（见第4章，1999年版的第4章)：
一将验收规则和检测方法分章表述（见第8章和第9章，1999年版的第8章）：一增加了检测项目的规定（见第10章）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：江苏群业电工有限公司。本部分主要起草人：孙欣、陈后庆。本部分所代替标准的历次版本发布情况为：JB/T8997.1—1999。
1范围
JB/T8997.12013
电线电缆大孔径机用线盘第1部分：一般规定JB/T8997的本部分规定了电线电缆大孔径机用线盘的型号、材料、规格、技术要求、验收规则检测方法、包装及标志等，
本部分适用于电线电缆生产过程中使用的大孔径机用线盘，简称线盘。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T2900.10电工术语：电缆
GB/T2900.40
电工名词术语电线电缆专用设备GB/T3274碳素结构钢和低合金结构钢热轧厚钢板及钢带JB/T7601.2电线电缆专用设备基本技术要求第2部分：检验和验收电线电缆专用设备基本技术要求第4部分：焊接件JB/T7601.4
JB/T7601.6电线电缆专用设备基本技术要求第6部分：机械加工3术语和定义
GB/T2900.10和GB/T2900.40界定的以及下列术语和定义适用于本文件。3.1
电线电缆机用线盘machinespoolsforprocessingofelectricwiresandcables装载电线电缆制品或半成品在各道加工设备上周转使用的盘具。3.2
型式试验typetests（符号T）
按一般商业原则，对本部分规定的一种型号线盘在供货前进行的试验，以证明线盘具有良好的性能，能满足规定的使用要求。
注：型式试验的本质是一口进行这些试验后，如果不改变线盘材料或设计，则不必重复进行。3.3
例行试验routinetests（符号R）制造厂对全部线盘进行的试验。4符号和代号
4.1代号
类别代号
4.1.2系列代号。
JB/T8997.1-—2013
型式代号
大孔径机用线盘的轴孔形状和结构组合如下：有凸肩、锥孔
有凸肩、柱孔
无凸肩、锥孔
无凸肩、柱孔
线盘轴孔形状如图1所示。
有凸肩锥孔
说明：
d.——侧板直径：免费标准下载网bzxz
d.—简体直检：
d,——西肩直径；
d—轴孔直轻：
d——携形孔或销直径：
—外宽：
4.2线盘表示方法
无凸肩锥孔
1——内宽；
轴孔深度：
一维孔宽度：
t5——角深度：
钢板焊接结构
钢板冲压卷边
钢板冲压卷边
轴孔与携形孔中心氧：
一轴孔锥度。
图1线盘轴孔形状
般型2
加强型3
有凸肩锥孔
无凸肩柱孔
4.2.1线盘型号由类别代号、系列代号、型式代号、轴孔形状、结构代号和规格尺寸组成。规格尺小为侧板直径d,×筒简径d×外宽。4.2.2
型号组成如下：
4.2.4线盘表示方法：
产品用线盘型号及本部分标准编号表示。规格尺寸d×d×
轴孔形状和结构代号
型式代号
系列代号
类别代号
JB/T8997.1—2013
示例1：有凸扇、锥孔钢板焊接结构大孔径机用线盘，d，-400mm。d=224mm，l,=300mm，表示为：PND/A1400×224X300JB/T8997.2—2013示例2：无凸肩、锥孔钢板冲压卷边结构人孔择机用线盘，加强型，d=630mm*d=355mm，1-475mm，表示为：630×355X475JB/T8997.42013
PND/C3
5材料
钢板应符合GB/T912或GB/T3274的规定，并满足下列要求：a）抗拉强度不小T240N/mm2：
b）伸长率不小于7%。
6规格
线盘的规格应符合表1的规定。
表1线盘规格
V(计算值）
JB/T8997.1-2013
表1线盘规格（续》
d尺寸在结构充许和不影审使用条件下，充许供需双方协商改变7技术要求
7.1焊接件
焊接件应符合JB/T7601.4的规定。4
V（计算值）
7.2机械加工
机械加T应符合JB/T7601.6的规定。7.3外观
侧板内表面和简体外表面应光洁平整。钢质侧板外表面应作防锈处理，8验收规则
验收规则应符合JB/T7601.2的规定，并满足以下要求：JB/T8997.1—2013
a）产品应由制造厂的技术检验部门检验合格后方能出厂，出厂的产品应附有产品检验合格证：b）产品按规定的检测方法验收。试验类型为型式试验（T）和例行试验（R）。9检测方法
9.1尺寸偏差检测方法
9.1.1侧板直径d,和外宽11、内宽12的检测方法用钢直尺或钢卷尺测量。
9.1.2简体直径d的检测方法
当筒简体直径dz小1或等于300mm时，用外卡钳测量简体直径d，并用钢直尺量出其数值，当筒体直径d大于300mm时，测量侧板半径与简体半径的差值4R，再计算获得简体直径dz。计算按公式（1)）：
d,=d,-24R.
9.1.3凸肩直径d和轴孔直径d4的检测方法用游标卡尺测量凸肩直径d和轴孔直径dd。9.2形状和位置公差检测方法
线盘的形状和位置公差检测方法如图2和表2所示?
维孔用
往九用
图2形状和位置公差检测方法示例JB/T8997.1—2013
检测项目
侧板直圆跳动
简径岗跳动
内侧板窦跳动
检测项目
表2形状和位置公差检测方法
检测工具
1）长度超过线盘外宽的心轴一根，其外径为线盘轴孔直径的实效尺寸
2）带指示器的测量架
3）周定和可调支撑各一个，水平仪4）平板一块
1）长度超过线盘外宽的心辑一根，其外径为线盘轴孔直径的实效尺寸
2）带指示器的测量架
3）固定和可调支撑各一个，水平仪4）板一块
1）长度超过线盘外宽的心轴一根，其外径为线盘轴孔直径的实效尺寸
2）带指示器的测量架
3）固定和可调支撑各一个，水半仪4）平板一块
线盘的检测项目在本部分的后续部分中规定11
包装及标志
11.1包装
检测方法
将指小器接触测板直轻表面d，转动线盘，指示器最大读数与最小读数之差值即为测板直径圆跳动量
将指小器接触简体表面d2，转动线盘，指示器最人读数最小读数之差值即为简体圆跳动量
将指小器接袖内侧板表面无叫凸冲筋之圆周面上，转动线盘，指示器最大读数剪最小读数之差值即为内侧板阅跳动董
线盘采用集装箱或专用盘架包装，箱或架内的线盘必须牢固固定。也允许根据供需双方协议采用其他包装方法。
11.2标志
标志应清晰、固。标明制造厂名或商标、型号、规格、质量、允许载量量、制造年月。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
