JB/T 11390-2013
基本信息
标准号： JB/T 11390-2013
中文名称：火力发电厂化学废水处理设备
标准类别：机械行业标准(JB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：546KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JB/T 11390-2013 火力发电厂化学废水处理设备
JB/T11390-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

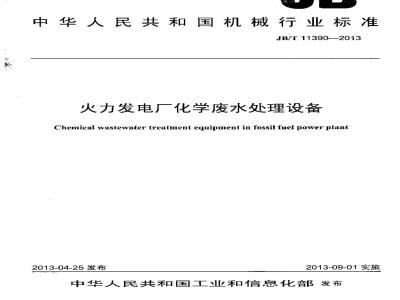

ICS 13.060.30
备案号：40411—2013
中华人民共和国机行业标准
JB/T113902013
火力发电厂化学废水处理设备
Chemical wastewater trcatmcnt equipment in fossil fuel power plant2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布中华人民共和国
机械行业标雅
火力发电厂化学废水处理设备
JE/T11390
机械工业出版社山版发行
北京市西万庄人街22号
邮墩编码：100037
210m×297mm·1印尝·32千字
2013年9月第1版第1次印刷
定价：18.00元
书号：1511110755
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
规范性引川文件
术语和定义
基本要求
处理流程
4.2废水贮存设备
4.3废水处理主设备
4.4加设备
4.5污泥处置设备
4.6监测与控制
5技术婴求
5.1技术性能要求..
5.2材料和制造求
5.3电气和控制要求..
5.4安全环保职业卫生要求
6检验验收、
6.1检验..
6.2装备验收
6.3性能验收..
7标牌、标志，包装、运输和利贮存，7.1：标牌和标志
7.2包装、运输和贮存。
附录A（资料性附录）化学废水处班典型流程A.1经常性化学废水处理流程图..A.2经常性化学废水处理流程图
附录B（资料性附录）废水水质分析方法次
附录℃（资料性附录）脱水机使用选型的基础数据采集表参考文献.
JB/T 11390—2013
JB/T11390—2013
本标准按照GB/T1.1--2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护析械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：湖南省电力勘测设计院、北京中电加美环境工程技术有限资任公司、浙江大学热能工程研究所。
本标推丰起草人：张力、戴铁华、刘志斌、颜勇、胡署根、翁向阳、张吉栋、张赛敏、戴秋华、张志军、十建强、高翔、曾华林、李学军、胡军、王红萍。木标准为首次发布。
1范围
火力发电厂化学废水处理设备
JB/T11390—2013
本标准规定了火力发电厂化学废水处理设备（以下简称处理设备）的术语和定义，规定了处理设备的基本要求、技术要求、检验验收、标牌、标志包装、运输和贮存等内容。本标准适用于处理火力发中厂生*过程中生的除锅炉有机酸酸洗废水外的各类化学废水的处理设备。小型火力发电厂产生的化学废水处理可参照执行。2规范性引用文件
下列义件对于本义件的应用是必不可少的。凡是注日期的引用文件，仅注已期的版木适用本文件。凡是不注日期的引月文件，其最新版本（包括所有的修改单）适用于本文件。GBZ工业企业设计卫生标准
GBZ2.1工作场所有害因素职业接触限值第1部分：化学有害因素GBZ2.2工作场所有害因素职业接触限值第2部分：物理因素GBJ87—1985工业企业噪声控制设计规范GB/T191包装储运图示标志
GB755施转电机定额和性能
GR2894安全标志及其使用导则
固定式梯及平台安全要求，第1部分：钢直GB 4053.1
GB 4053.2
固定式钢梯及平台安全要求第2部分：钢斜梯固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB 4053.3
GB4208—2008外壳防护等级（LP代码）3生产设备安企卫生设计总则
GB5083
GB/T6388-—1986运输包装收发货标志低压成套开关设各和控制设备、第1部分：型式试验和部分型式试验成套设备GB 7251.1下载标准就来标准下载网
机械安全防护装置固定式和活动式防护装置设计与制造一般要求GB/T 8196
GB8978污水综合排放标摊
工业产品使用说明节总则
GB/T9969
GB/T13306标牌
GB/T 13384
机屯产品包装通用技术条件
GB14048.1低开关设备和控制设备第1部分：总则低压开关设备和控制设备第2部分：断路器GB14048.2
GB14048.4低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含动机保护器）
GB18241.1一2001橡胶衬里第1部分：设备紡腐衬里GB/I24274低压抽出式成套开关设备和控制设备GB50017钢结构设计规范
GB50058爆炸和火灾危险环境电力装置设计规范JB/T11390-2013
钢结构工程施工质量验收规范
GB50205
GB 50236
DL/T 620
现场设各、工业管道焊接【程施工规范交流电气装置的过电压保护和绝缘配合交流电气装置的接地
DL门 621
DL/T 5072
火力发电厂保温油漆设计规程
火力发电厂！用电设计技术规定DL/T 5153
HC/T3796.1搅拌器型式及基本参数HG/T3831喷涂聚脲防护材料
HG/T20677—1990橡胶衬里化工设备HJ494：水质采样技术指号
JB/T502螺旋卸料沉降离心机
JB/T2932水处睡设备技术条件
JB/T4333.1厢武压滤机和板框沃滤机第1部分：型式及基木参数JB/T4333.2厢式压滤机和板框压滤机第2部分：技术条件JB/T4333.3厢式压滤机和板框压泄机！第3部分：滤板JB汀4333.4式压滤机和板框压滤机，第4部分：隔膜滤板JBT8939水污染防治设备安金技本规范NB/T47003.1—2009钢制焊设常压察器《建设项目竣工环境保护验收管理办法》国家环境保护总局令第13号3术语和定义
下列术语和定义适用于本文件
化学废水chemical wastewater
指火力发电厂水处理、化验分析、设备化学清洗等过程中排放的含酸碱物质、晟浮物、重金属、有扩物等有害物质的各类废水。
化学废水处理设备chemicalwastewatertreatment equipment用火力发电厂化学废水处班系统的设备。3.3
化学废水系统出力capacityof chemical wastewatertreatmenf systen平均每小时髂处理经常性废水永量（单位为m\）加1:项最大的非经常性废水在限定时阅内完成的处理量（单位为m/h），两种发水在1h内完成的处理量之和称为废水处理系统的出力3.4
经常性废水recurrentwastewatcr经常性废水指原水预处理装置的排水、锅炉补给水处理系统排水、凝结水精处理系统再生排水、化学试验室排水、取样排水、锅炉排污、循环水补充水处理系统排水等。3.5
非经常性废水non-recurrent wastewater非经常性废水指锅炉化学清洗排水、锅炉空气预热器冲洗排水、锅炉烟气侧冲洗排水、除尘器冲洗排水等。
有机废水organicwastewater
锅炉酸洗介质采用有机酸酸洗时，产生的高COD的废水。废水贮存设备wastewater storage equipment些存化学废水并用于调节水量和水质的设各或设施。oxidation reaction basin (tank)氧化反应槽（箱）
氧化废水中还原态的念属离子或有机物的箱体容器，pH调整槽（箱）pH regulating basin（tank）调整化学废水pH值的箱体容器。3.10
最终中和槽（箱）
final neutralizatiun basin (tank)调节出水PHI值，使其达到排放或回用标准的箱体容器。3.11
繁凝/澄清器flocculation/clarifierJB/T11390—2013
采用絮凝和澄清去除化学水悬浮物和胶体的设备。可采用絮凝和澄清单体式或组合式结构。3.12
过滤设备 filtration equipment采用过滤原理截留悬浮物和胶体的设备，3.13
清净水槽（箱）clarifiedwaterbasin（tank）达创排放或回川标的度水的贮存箱体容器。3.14
污泥浓缩设备sladgeconcentrator为满足污泥脱水设备要求提高污泥含固率的设备。3.15
脱水设备dehydrator
而子去除污泥颗粒间的自由水分，以满足污泥可干体运输目的的设备。3.16
dosing device
加药装置
废水处理过程中投加酸、碱、混凝剂、助凝剂、氨化剂等药品的设备。3.17
泥浆浓度（含固率）slurry concentration(percentageof solid)污泥所含固体物质的质量分数。3.18
水力停留时间hydraulic retention time废水在处理设备中的平均停留时间。JB/T 113902013
4基本要求
4.1妇理流程
4.1.1化学废水处理系统
主要出废水则存和曝气设备、废水反应设备、加药设备、污泥处置设备和监控系统纽成、4.1.2经常性化学废水处理流程
废水贮存设备→PH调整槽→絮凝/澄清器→晟终中和槽→清湾水槽过滤设备。典型流程参见附录A.l.
4.1.3非经常性化学废水处理流程废水：存设备（增氧搅拌、降低COD）→氧化反应槽→PH调整槽→絮凝/澄清器一最终中和槽→清净水槽-过滤设备。典型流程参见附录A.2。4.2废水贮存设备
4.2.1废水贮存设备白废水贮存箱（池）、搅拌装置等组成。4.2.2废水贮存箱（池）一般分为两种，分别此存经常性化学废水利1非纶常性化学废水。其容积分别为能够容纳经常性废水一天发生及非经常性废水最大一次量。4.2.3条件有限时，废水贮存箱（池）也可合并布置，其容积要能够容纳经常性废水一天发生量与非经常性水最大一次量之和。
4.2.4废水比存箱（池）内宜设置空气搅拌装置，空气搅拌强度凸为标准态下：（0.8～1.2）m（空气）［m（水）·h：说拌空气的小力视水深度确定，应足以克服水深产牛的静压。搅拌装置的形式可为管式或简式。
4.3废水处理主设备
4.3.1废水处理丰设备出氧化反应秒、pII调整槽、絮凝/澄清器、最终中和槽、清净水槽、过滤设备等组成，可根据废水水质情况调整或介并某些设备的功能。氧化反应槽、PH调整槽、絮凝/澄清器、最终中利槽宜采用从高位逐渐向低位布置的重力流工艺。4.3.2氰化反应槽、pH调整槽、絮凝/澄清器、最终中和槽可采用矩形或圆形箱体型式。4.3.3氧化反应槽、pH调整槽、絮凝槽、最终中和槽宜设置进水导流隔板。4.3.4废水处理槽（箱）应设置排污口。4.3.5氧化反应槽内水力停留时间官为5min～10min，应设搅拌装置。4.3.6pH调整槽内水力停留时间宜为10min～15min，应设搅拌装置。4.3.7
絮凝槽内水力停留时间官为10min，应设搅拌装置。4.3.8澄清器的型式有悬浮泥渣型澄清器和斜板（管）澄滑器。澄清器本体上应设置取样装置。采用愿浮泥渣型澄清器时，消水区水的.1升流速为0.8m/h~1.0m/h，水力停留时间宜为2 h~2.5h，设备超高0.3m~0.5m，刮泥机刮板外缘线速度啦为（1~3）m/min，采用斜板（管）澄清器时，斜板（管）斜长宜为1.2m~1.7m，倾角宜为55°～60：异问流衣面负荷为3～7[m/（㎡2-h)]；底部缓冲层高度H采用0.5m～1.0m，壁与斜板（管）的间隙应设阻流板。器内停留时问：初次沉淀不超过3门min，二次沉淀不超过60min。泥斗容积按I日的泥量计。
4.3.9最终中和槽内水力停留时问宜为10rnin～15min，应设搅拌装置。4
JB/T 11390—2013
4.3.10根据出水水质要求确定是否设置过滤设备。过滤设备宜采用机过滤器，可根据工程情况设置在最终和槽前或最终中和槽后。4.4加药设备
4.4.1加药设备上要有酸加药装置、碱加药装置、混凝剂加药装置、助凝剂加药装置和氧化剂加药装置。
4.4.2加药装置由配药、计量和投加部分组成，应包搭计量箱（溶液箱）、计量泵，过器、管遵阀门、平台护梯等，含采用单元组合式装置。4.4.3药品配制应设置搅拌装置。加药搅拌器的转速应根据介质特性、搅器的类型和尺寸、设备作用销定。选型及技术要求应符合IIG/T 3796.1 的规定。4.4.4计量箱（济液销）应设置进药口、逝水口、出液口、排污口、游流口，还应设置液位测量装置。4.4.5计量泵宜采用变频自动调节。4.5污泥处置设备
4.5.1化学废水处理设备产生的污泥单独设置污泥脱水设备处理。4.5.2污泥脱水设各由泥浓缩设备、污泥泵、污泥脱水机和脱水污泥斗等组成。4.5.3污泥浓缩设各的污泥固负荷宜为60kg（㎡2·d）～120kg/（㎡2，d)。刮泥机刮板外缘线速度宜为2m/mi。进入浓缩池污泥含固率宜为1%～2%，浓继后的污泥含剂率宜为3%~~5%。污泥浓缩时间宜为12h~24h。设备超高宜为0.3m~0.5m。4.5.4污泥泵宜采用变频调节，材质应有良好的蘑耐腐性能，应采用螺杆系。4.5.5污泥脱水机的形式和容量应根据污泥量、污滤性质、对泥饼含水率的婴求和场地情况等因素，经技术经济比较确定，叮采用板框式、箱式压滤机利卧式螺旋卸料沉降离心机。脱水机使用选型需要的基础数据采集表参见附录C，
使用板框式或箱式压滤机技术要求应符合JB4333.1~4333.4的规定。使用影式螺旋卸料沉降离心机技术要求应符合JB502的规定。4.5.6使用卧式螺旋卸料沉降离心机时还应满足：一启动应与污泥池液位计联锁，即可自动进入工作状态，并在到达转速后发出信号启动污泥泵，整套设备可根据进水量变化自动调整，使出水污泥含水率满足要求，此外，整套设各还可采用于动控制。
一一应装有超载报警、自动停机装及具他保护装置。4.5.7污泥脱水机进泥含尚率应为3%~5%，脱水机出口污派含固率应控制在22%～30%。4.5.8在污泥脱水机进泥口应投加脱水助凝剂。4.5.9脱水污泥斗容积应结合脱水机容量、现场布骨情况和运输条件确定，宜采用室内布置：脱水污泥斗应采用白动御料形式并配置防溅护裙。4.6监测与控制
4.6.1控制系统满足就地自动控制利远程监控要求。4.6.2系统宜具各流量、pH、COT)、悬浮物监测的功能。流量、pH、悬浮物应采川在线监测。4.6.3流量测点设在处理系统进、出口母管，pH测点设在pH调整槽和最终中和槽，COD测点设在赖终中和槽出口，怒浮物测点设在斜板澄清器出口。4.6.4根据废水pH在线监测输出信号自动挖制酸、碱加药计量泵，调节酸、碱加药量，5
JB/T 11390--2013
5技术要求
技术性能要求
处理设备的技术性能耍求如下：系统的出力应满足废水处理容量的要求；化学废水处埋各单体设备的出力应与废水处理系统出力相匹配；——废水排放应符合GB8978的规定：一废水处理主要设备在运行条件下的设计寿命应不低于主体工程的剩余寿命：一质保期应为一年，即从通过168h试运行和性能验收后起一年。5.2材料和制造要求
5.2.1所有设各的设计与制造应满足安全、连续有效运行的要求。5.2.2设备钢结构的施厂应符介GB50205的规定，5.2.3化学废水处埋箱体设备尺寸应适应布置空间的要求；并考虑检修维护措施，设置必要的半台扶梯。钢结构设计应符合GB50017、NB/T47003.12009的规定。5.2.4箱体设备宜采用钢质结构，内壁应采用衬胶或聚脲防腐。采用衬胶防腐时应符合GB18241.1-2001和IIG/T206771990的规定；采用装脲防腐时应符合IIG/T3831的规定。加药计量箱本体也可采用高密度聚乙烯（HDPE）材质，厚度应满足箱体结构的要求，5.2.5所有接触被搅拌流体的搅拌器部件，必须选用与被搅拌流体相适应的耐腐蚀、耐磨损材料。5.2.6加药设备的过流部分应选用适合流体特性的材料，包括具有耐磨损和耐腐蚀的性能。斜板澄清器内斜板或斜管宜采川聚丙烯（PP）材质，PP板材的强度应满尼使用工况要求。5.2.7
5.2.8脱水污泥斗内外应采而防腐处理。5.2.9设备的保温、涂装应符合DL/T5072、JB/T2932的规定。5.3电气和控制要求
5.3.1电气设计应符合DL5153的规定。成套电控柜安装在空外时外壳防护等级应符合GB4208—2008规定的IP54级要求。
5.3.2电设备应符合GB755、GB50058、GB7251.1、GB14048.1、GB14048.2、GB14048.4、GB/T24274的规定
5.3.3室外布置的电气设备应符合DL/T620和DL/T621的规定。5.3.4检测仪表和执行装置应满足设备正常运行，实现整体动化控制的要求。5.4安全环保职业卫生要求
设备应符合GB2894、GB5083、GB/T8196、GBZ1、GBZ2.1、GBZ.2.2、JB/T8939的规定。设备的工作：平台，扶梯。栏杆等应符含GB4053.1~-4053.3的规定。5.4.2
5.4.3设备的噪声控制设计应符合GBJ87-1985的规定。6检验验收
6.1 工厂检验
6.1.1设备在工厂制造过程中应进行严格的检验和试验。包括外购原材料、部件的进厂检验、设各的水压试验和设备衬里质量检验等。6
6.1.2每台设备出厂前须进行检测试验。检验合格方可出厂：并附有产品合格证。6.1.3所有检验、试验利总装（装配）必须有正式的记录文件。JB/T 11390--2013
6.1.4设备交货时应提供质量证明文件，包括合格证、质量证明、检验记录和测试报告等。6.2装备验收
6.2.1设备在制造完成时，应进行试验以验证其性能符合村关标准规范及合同要求，6.2.2设备及朴关管道、钢结构在建设工地焊接安装完毕后，应按GB50236、GB50205规范进行验收单体设备应验收合格。
6.2.3工程安装、施工结束斥应进行调试前的分步试验验收，验孜应合格。6.2.4设备应通过168h运行，运行期间各子系统应运转正常，技术指标应达到设计和合间要求。6.3性能验收
6.3.1设备性能试验至少应包括进1H水水质、水量及电耗、水耗、药剂消耗等。采样方法按照HJ494执行：水质分析方法参见附录B。6.3.2废水处理设备工环境保护验收按《建设项目峻工坏境保护验收管理办法》的规定进行。7标牌、标志、包装、运输和贮存7.1标牌和标志
7.1.1标牌应符合GB/T13306的规定。7.1.2化学废水处理设备中各设备应在明显位置设有固定标志，且至少应包括制造厂名或商标、产品型号及名称、额定处理能力、设备外形尺寸、执行标准号及产品编号。制造口期。7.2包装、运输和购存
7.2.1设备的包装应符合GB/T13384的规定，包装与运输的标志应符合GB/T6388—1986和GB/T191的规楚。
7.2.2运输时应对设备的接管法兰面加以保护，采用合理装载加固措施，依次码好，使法兰商不受损环。
7.2.3设备应附有下列图样和随机文件：设备总清单，设备总图、基础图、管路图及安装图，产品台格证，使川说明书，包装清单及备品备件清单，上述图岸及技术文件的清单。所附的使用说明书应符合GB/T9969的规定。
JB/T11390--2013
A.1经常性化学废水处理流程图
附录A
（资料性附录）
化学废水处理典型流程
经常性化学废水处埋流程图如图A.1所示。经常性废水
搅拌风蔷或缩空气
废水泵
废水险存设备
空气搅拌装置
pH调皙
亏泥浓缩器
加助凝剂
加混凝剂
澄清器排泥泵
采样点
斜板逻消器
采样点
梁样点
采祥点
污泥脱水机
去回用水系统
加酸加磁
消静水泵
晟终中和槽
污外运
A.2非经常性化学废水处理流程图非经常性化学废水处理流程图如图A.2所示。8
清净水槽
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
