GB/T 4341.1-2014 金属材料 肖氏硬度试验 第1部分：试验方法
GB/T4341.1-2014
标准压缩包解压密码：www.bzxz.net

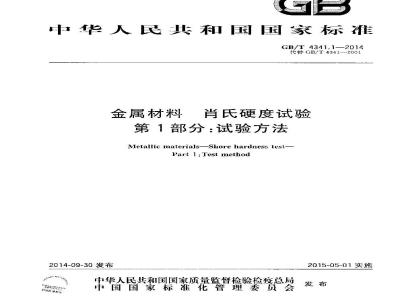

标准图片预览
标准内容
ICS 77.040.10
中华人民共和国国家标准
GB/T 4341.1—2014
代替CB/T4341—2001
金属材料
肖氏硬度试验
第1部分：试验方法
Metallic materials--Shore hardness lest-Part 1: Test method
2014-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-05-01实施
1范围
2规范性引用文件
战验原理
符号及说明
硬度计
7试验程序
8试验结果的测量不确定度
9试验报告
附录 A(规范性附录）使用者对硬度计的尺常检查次
附录B（资料性附录）肖氏硬度试验结果的测量不碗定度GB/T 4341,1--2014
本部分按照GB/T1.12009给出的规则起草，GB/T 4341.1-2014
本部分代替（GB/T4341—2001《金属肖氏硬度试验方法》，与GB/T4341·-2001相比，半要技术变化如下：
修改了标推名称；
一增加了第2章规范性引用文件中的相应引用标准（见第2，2001版的第2章）；增加广“试验结果的测量不确定度”的规定(见第8章)；-增加了规范性附录A“使用者对硬度计的目常检查”：-增加了资料性附录3“肖氏硬度试验结果的测量不确定度”本部分由中国钢铁工业协会提出。本部分由全国钢标准化技术委员会(SAC/TC183)归口：本部分起举单位：钢铁研究总院，治金工业信息标准研究院本部分主要起草人：高怡斐、董莉。本部分所代替标准的历次版本发布情况为：GB/T4341—1984、GB/T43412001.1范围
金属材料肖氏硬度试验
第1部分：试验方法
GB/T 4341.1—2014
G3/T4341的本部分规定了金属材料肖氏硬度试验方法的原理、符号及说明、硬度计、试样、试验程序、试验结果的不确定度和试验报告。本部分适用的肖氏硬度试验范围为5HS～105HS,分为C型（月测型)和D型(指示型）规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件：其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定JJG346肖氏硬度计
JJG347标准肖氏硬度块
3试验原理
用规定形状的金刚有冲头从规定高度自由下冲击试样表面，以冲头第·-次回跳高度h与冲头落下高度h。的比值计算肖氏硬度值见式(1)。HS-K
式中：
肖氏硬度；
肖氏硬度系数（C型仪器K=10°/65,D型仪器K=140)；冲头第--次回跳高度，单位为毫米(mm);冲头落下高度，单位为毫米（）。4
符号及说明
肖氏硬度符号为HS,HS后面的符号表示硬度计类型。示例1：
25HSC 表示用 C 型(月测型)肖氏硬度计测定的肖氏硬度值为 25 示例2：
51HSD表示用D型(指示型）肖硬度计测定的肖氏硬度值为515硬度计
5.1肖氏硬度让的主要技术参数见表1。-rrKacaaaiKAca-
GB/T 4341.1—2014
冲头的质量/g
冲头的下落高度/mm
冲头顶端球面半径/mm
表 1肖氏硬度计的主要技术参数C型
5.2氏硬度计的其他技术指标应符合JJG346的规定：6试样
6.1试样的试验面一般为乎面,对于曲面试样,其试验面的曲率半径不应小丁 32 mm。6,2 试样的质量应至少在 0.1 kg 以上6.3试样应有足够的厚度,以保证测量的硬度值不受试台硬度的影响。试样的厚度一般应在10 mm以上。
6.4试样的试验面积应尽可能大，并应符合7.7的要求。6.5对于肖氏硬度小于 50 HS 的试样,表面粗糙度参数 Ra 应不大于 1.6 μm;肖氏硬度大于 50 HS 时,表面粗糙度参数 Ra 应不大于0.8 μm。6.6试样的表面应无氧化皮及外来污物，尤其不应有油脂。6.7试样不应带有磁性，
7试验程序
7.1 试验一般在 10 ℃～~35 ℃温度下进行,对于温度要求严格的试验,应在 23 ℃±5 ℃之内进行。对于湿度变化敏感的材料，麻在材料标准中规定试验温度。7.2试验前,应使用与试样硬度值接近的肖氏硬度标推块按JJG 346 对硬度计进行检定。硬度计的日常检查参见附录A。
7.3试验时，试样应稳固地放置在机架的试台上。由于试样的形状、尺寸、质量等关系，需将测量筒从机架上取下，以手持或安在特殊形状的支架上使用。试验结果应注明手持测量或支架测量。7.4硬度计应安置在稳固的基础上，试验时测量简应保持乘直状态，试验面应与冲头作用方向垂直。按7.3手持测量简时，要特别注意保持垂直状态。7.5测量硬度时,试样在试台上妥到的压紧力约为200 N(20 kgf)，试样质量在20 kg 以上，手持测量简或特殊形状的支架上近行试验时，对测量简的压力应以测量简在试样上保持稳定为宜。7,6对于D型肖氏硬度计,操作鼓轮的回转时间约为 1 s,复位时的操作以手动缓慢进行。对于C型肖氏硬度计，读取冲头反弹最高位置时的瞬间读数，要求操作者熟练。7.7试样两相邻压痕中心距离不应小于 1 mm,乐痕中心距试样边缘的距离不应小于 4 mm。7.8不应将硬度计的冲头对试台冲击。7.9肖氏硬度计的读数应精确至 0,5 HS,以连续 5 次有效读数的算术平均值作为一个肖氏硬度测量值，其平均值按GB/T8170修约至整数。8试验结果的测最不确定度
试验结果的测量不确定度取决各种不确定度来源。,这些不确定度可以分成两类；2
GB/T 4341.1-2014
来源于肖氏硬度计(包括直接检验时引人的测量值不确定度)以及标推硬度块的标定；来源于测试方法的不同和测试条件的变化。使用表1列山的肖氏硬度计的示值误差来估算测量值的不确定度。对肖氏硬度测量值的不确定度进行估算的示例见附录B。注：有时对测尽值不确定度的每个来源选行化是不可能的。但通过对多个试件测量值的数据分析，可以获得对测量值不确定度的估算值。wwW.bzxz.Net
试验报告
试验报告应至少包括如下内容：a）本部分的标准编号，即GB/T4341.1—2011；h）与试样相关的基本描述：
试验结巢；
影响试验结果的各种细节；
试验温度（在23℃土5℃试验时）；测量筒支撑条件(手持测量或支架测量）。42
-riKacaaaiKAca-
GB/T4341.1—2014
附录A
（规范性附录）
使用者对硬度计的日常检查
A.1使用者应在当天使用硬度计之前，对其使用的硬度标尺或范围进行检查，A.2日常检查应在按照JG347检定的标准硬度块上至少打三个压痕。如果测量的硬度（平均）值与标准硬度块标准值的差值在JG346中给出的允许误差之内，则认为硬度计是合格的。如果超出其允许误差，应立即进行间接检验。所测数据应当保存一段时间，以便监测硬度计的复现性和稳定性。A.3
B.1一般要求
附录B
（资料性附录）
肖氏硬度试验结果的测量不确定度GB/T 4341.1—2014
B.1.1本附录定义的不确定度只考虑硬度计与标准硬度块(CRM)相关测最的不确定度。这些不确定度反映了所有不确定度分量的组合影响（间接检验）。由于本方法要求硬度计的各个独立部件均在其允许偏差范围内正常作，故强烈建议在硬度计通过直接检验一年内采用本方法计算。B.1.2图13.1示出了用于定义和区分各硬度标尺的空级计量翊源链的结构图。朔源链起始于用丁定义国内比对的各硬度标尺的国家基难。国家基准肖氏硬度机定度基准肖氏硬度块，标推肖氏硬度机定度实验室用标准肖氏硬度机。当然，基准硬度机应当在尽可能高的准确度下进行直接标定和校准。国家级
校准实验空级
用户级
B.2般程序
国内比对
基准肖医硬度块
标准肖氏硬度块
燕准肖氏硬度机
标准消氏硬度机
肖氏硬度讨
可靠的硬度
图B.1肖氏硬度标尺的定义和硬度量值计量传递框图直接核验
直接梳验
本程序用平方根求和的方法（RSS)计算合成不确定度林（各不确定度分项见表B.1），扩展不确定度U是合成不确定度u。和包含因于（通常取=2）的乘积：表B,1给出了全部的符号和定义，3硬度计的偏差
使度计的偏差6起源于下面两部分之闻的差异：5
riKicadaaikAca=
GB/T 4341.1—2014
校准硬度计的五个硬度压痕的平均值：标定标准硬度快的标准值。
B,4 计算硬度测量值不确定度的方法B.4.1考虑硬度计最人允许误差的方法(方法1)方法1是一种简单的方法，它不考虑硬度计的系统误差，即是一种按照硬度计最人允许误差考虑的方法，见式(B.1)。
ue=/ue+ueRm+u+u+um
式中 uE ucRMu r um见表 B.1。注: CRM(Certified Refere
ace Material)是由标准硬度机标定的标准硬度块测定扩展不确定度U(见表B.1),见式(B.2)。U=k·yux+uim+un+ui+u
测量结果见式（B.3）
X=α士U
式中 X, 见表 B.1.
B.4.2考虑硬度计系统误差的方法(方法 2)(B.1)
除方法1外,也可以选择方法2。方法2是与控制流程相关的方法，可能获得较小的不确定度，见式(B.4)和式(B.5)。
W=yu+u+ueRM+um+ue
U-k·yu?+ug+uckr +ua+ur
式中u见表 B.1。
测量结果见式（B.6)：
X=α±U
B.5硬度测量结果的表示
表示测量结果时应注明不确定度的表示方法。通常用方法1表示测量不确定度（见表B.1,第10步）
GB/T 4341.1—2014
bt't -
- Ra n
62'0 = g
0'S6 = H
026536*0**660'96
$6*0'96'5't6'0'26'966
CTSH=--
SH ?干
-rrKacaQaiKAca-
GB/T 4341.1--2014
(2 )QSH(98'6)= X
ASH 9s
80+0+90+-n
+$800\
(1 ) αSH(6于8'86) X
QSH.E'T --
96'0 - 2051/
8'0--- I'P6- E'6
n+a—
n+n+++=n
n I g.+ wnn + 4u+n/+y=n
GB/T 4341.1-2014
打印门期：2015年6月17日F009A中华人民共和国
国家标准
金属材料肖氏硬度试验
第1部分：试验方法
GB/T 4341.1—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河：北街16号（100045）网址 spc.nct,cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：(010)68523946
中国标雅出版社案皇岛印融厂印刷各地新华书店经销
开本880×12301/16印张1字数20下字2015 年5月第。-版 2015个5月第一次印书号：155066·1-51534定价18.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
rrKacanaiKAca=
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
