JB/T 8560-2013
基本信息
标准号： JB/T 8560-2013
中文名称：碳化纤维聚四氟乙烯编织填料
标准类别：机械行业标准(JB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：649KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JB/T 8560-2013 碳化纤维聚四氟乙烯编织填料
JB/T8560-2013
标准压缩包解压密码：www.bzxz.net

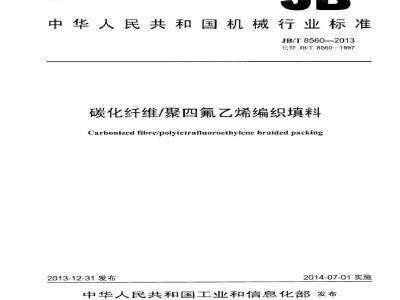

标准图片预览
标准内容
ICS21.140
备案号：444292014
中华人民共和国机械行业标准
JB/T8560—2013
代替JB/T8560—1997
碳化纤维/聚四氟乙烯编织填料
Carbonized fibre/polytetrafluoroethylenebraided packing2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音.
规范性引用文件
4技术要求
4.1外观
4.2尺寸偏差.
4.3物理机械性能.
5.1检验型式及检验项目
检验方法
5.3抽样及判定规则
6标志、包装和贮存
6.1标志
JB/T8560—2013
JB/T8560—2013
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T8560—1997《碳化纤维/聚四氟乙烯混编填料》，与JB/T85601997相比主要技术变化如下：
标准名称中混编填料改为编织填料：一对产品进行了分类
一对产品的表观密度、磨耗量指标及规格偏差要求进行了修订，取消了耐温失量的性能指标。本标准由中国机械工业联合会提出。本标准由全国填料与静密封标准化技术委员会（SAC/TC350）归口。本标准起草单位：合肥通用机械研究院、合肥通用机电产品检测院、慈溪宇联密封件厂、济南新蓝图密封材料有限公司、北京嘉德密封材料有限公司、郎溪县利峰密封件制品有限公司。本标准主要起草人：杨书益、辛安见、孙建科、王民、邢德君、贾顺平。本标准所替代标准的历次版本发布情况为：JB/T85601997。
1范围
碳化纤维/聚四氟乙烯编织填料
JB/T8560——2013
本标准规定了磁化纤维与聚四氟乙插割裂丝、生料带编织填料的分类、技术要求、检验、标志、包装和存。
本标准适用于碳化纤维与聚四氟乙烯割裂丝、生料带混合编织并没渍聚四氟乙烯乳液和润滑油的编织填料。免费标准bzxz.net
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包活所有的修改单）适用于本标准。JB/T6371碳化纤维编织填料试验方法3分类
碳化纤维/聚四氟乙烯编织填料分为两类，表示方法由编织填料材料的大写汉语拼音字母和聚四氟乙烯（简写F）组成。表示方法如下：TF.S碳化纤维/聚四氟乙烯割裂丝编织填料：TFD一碳化纤维/聚四氟乙烯生料带编织填料。4技术要求
4.1外观
碳化纤维/聚四氟乙烯编织填料表面应平整，浸渍聚四氟乙烯乳液和润消汕时均匀分布，外露线头，跳线，缺花，勒边10m内不得超过1处，2尺寸偏差
碳化纤维/聚四氟乙烯编织填料尺寸偏差应符合表1的规定。表1
3物理机械性能
>6.0~25.0
碳化纤维/聚四氟乙烯编织填料的物理机械性能应符合表2的规定。单位为毫米
JB/T8560—-2013
表观密度g/cm
摩擦系数
磨耗量g
压缩率%
同弹率%
5检验
检验型式及检验项目
产品检验分为出厂检验和型式检验。表2
5.1.2出厂检验的项目包括：外观、规格及尺寸偏差、表观密度。5.1.3型式检验的项目为4.1~4.3。5.1.4：有下列情况之一时，应进行型式检验：a）新产品开发：
b）产品转型：
e）正式生产后，在结构、材料、工艺上有较大改变，可能影响产品性能：d）正常生产满一年；
e）质量监督机构或用户提出进行型式检验要求。5.2检验方法
5.2.1产品外观质量用目测法检验。T.D
5.2.2产品规格的检验用分度值为0.02mm的游标卡尺从两个互相垂直的方向测量，由产品的任何一点为起点，每隔50cm测量一次，取三处的算术平均值作为测量结果。5.2.3产品的表观密度、压缩率、回弹率、摩擦系数及磨耗量的测试均按JB/T6371的规定。5.3抽样及判定规则
5.3.1出厂检验时同一牌号、同一规格的产品以50kg为一批，不足50kg按一批计。抽样时从单位产品中取出足够测试用量的样品作为单位产品的代表。出厂检验时，如有任一项不符合本标准规定，则取加倍数量的样品进行复检：如仍有一项不符合本标准规定，则该批产品需全检。5.3.2进行型式检验时同一材料，同一规格的产品为一批，试样规格为8mm×8mm~12mm×12mm，试样数量为2m，对抽样的样品进行型式检验：任一项性能如不符合本标准规定，则取加倍数量的样品对该项进行复检；如仍有一项不符合本标准规定，则该批产品判为不合格品。6标志、包装和贮存
6.1标志
产品出厂时，应有产品合格证，其上注明a）产品名称：
b）制造组织名称或商标；
c）产品数量：
d）产品规格：
e）制造日期；
f)）产品批号：
g）检验员姓名或代号。
6.2包装
JB/T85602013
除用户另有规定外，产品应按材料、规格分别包装，包装应保证产品在贮存和运输过程中不致损坏。3购存
产品的存应符合材料的要求，贮存期间应放置在常温及通风干燥的仓库内，防业日光直接照射或远离热源。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
