ICS13.030.40
备案号：40408—2013

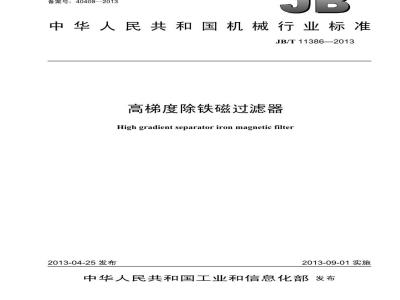

中华人民共和国机械行业标准
JB/T11386—2013
高梯度除铁磁过滤器
Highgradient separatorironmagneticfilter2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布中华人民共
机械行业标准
高梯度除铁磁过滤器
JB/T113862013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·15千字2013年9月第1版第1次印刷
定价：12.00元
书号：15111·10752
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
规范性引用文件
术语和定义…
4型式与基本参数，
4.型式.
4.2型号..
4.3基本参数..
5技术要求..．
6试验方法..
检验规则，
标志、包装、运输和贮存
JB/T113862013
++++++++-+++++++++++++
JB/T11386—2013
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：沈阳隆基电磁科技股份有限公司、中机生产力促进中心本标准主要起草人：张承臣、赵能平、邵贵成、赵迎、李良武、周建伟、姚淑彬本标准为首次发布。
-iiiKwcutKAca
1范围
高梯度除铁磁过滤器
JB/T11386—2013
本标准规定了高梯度除铁磁过滤器的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于去除高温凝结水、疏水、生产回水、乳化液等液体中的铁磁性悬浮物的高梯度除铁磁过滤器（以下简称磁过滤器）。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB150.4—2011压力容器
第4部分：制造、检验和验收
GB/T191
GB/T6388
GB/T9969
包装储运图示标志
运输包装收发货标志
工业产品使用说明书
GB/T10595—2009带式输送机
GB/T11021—2007
GB/T13306
GB/T13384
GB/T25706
3术语和定义
电气绝缘耐热性分级
机电产品包装通用技术条件
矿山机械产品型号编制方法
下列术语和定义适用于本文件。3.1
场highgradientmagneticfield
高梯度磁场
单位时间内磁场变化的程度。
凝结水condensationwater
生产过程中蒸汽经换热或做功后凝结产生。3.3
疏水hydrophobic
蒸汽在管道内因为压力、温度下降而产生的凝结水。4型式与基本参数
4.1型式
磁过滤器的型式为垂直罐式。
JB/T11386—2013
磁过滤器型号表示方法应按GBT25706的规定c
示例：
滤床直径，单位为毫米（mm）
电磁式
高梯度罐式
磁选设备
滤床直径为219mm的磁过滤器其标记为：CAD-219。4.3
基本参数
磁过滤器的基本参数应按表1的规定。表1
处理量
生产回水
凝结水
磁感应强度
最大励磁功率kw
励磁电压
冷却方式
冷却水压力MPa
反洗方式
反洗时间
反洗水压力
压缩空气压力
反洗水流量
技术要求
CAD-219
CAD-400
强迫油冷与风冷结合
磁过滤器在下列条件下应能可靠地工作：海拔不超过2500m；
环境温度为-25℃～50℃；
空气的相对湿度不大于90%；
在非露天的地方；
CAD-600
CAD-800
CAD-1000
强迫油冷与水冷结合
气-水结合脉冲式冲洗
-周围介质无爆炸危险，且无足以腐蚀金属的气体和尘埃；无显著摇动和冲击振动的地方；通过磁过滤器的水的酸度（pH值）为6～10。50
-iiiKwcutKAca
CAD-1200
5.2换热器冷却水应满足下列要求：一酸度（pH值）应为6～8，总硬度不大于250mg/L氧化钙；—进水温度为5℃～40℃；
一进水压力不大于1.0MPa
JB/T11386—2013
5.3磁过滤器的过滤容器的纵焊缝和环焊缝应局部射线检测，检测长度应不小于焊缝总长度的20%：筒体、法兰颈与封头的对接焊缝和纵焊缝与环焊缝交叉处必须进行检测。5.4过滤容器应进行压力试验，应按GB150.4—2011钢制压力容器标准要求。5.5励磁部分应满足下列要求：
滤床空间的磁感应强度在周边处的值不小于中心点的值的90%：线圈的绝缘等级应不低于GB/T11021一2007中F级的规定：线圈对磁轭的绝缘应保证承受频率50Hz、耐电压5000V试验1min，无击穿或闪烁现象；-励磁电压为配套整流器的额定输出电压时，线圈对磁轭的漏电流应不大于20mA：-磁系冷却系统应能承受水压力为0.6MPa的水压试验，保持15min无压降或渗漏现象：磁过滤器的磁感应强度可随意调节。5.6磁过滤器所有外露金属表面均涂两层底漆和两层面漆，漆膜应均匀，不得有脱漆、剥落、裂纹和流痕等缺陷。
5.7磁过滤器外露加工表面应涂防锈脂，其防腐期不应少于一年。6试验方法
6.1过滤容器应按下列方法试验：对于5.3中规定的射线检测，应按GB150.4一2011钢制压力容器标准要求进行。纵焊缝应不低于II级，环焊缝应不低于Ⅲ级，嵌入式接管与筒体或封头的对接焊缝不低于ⅡI级。对于5.4中规定的压力试验，应按GB150.4一2011中规定的液压方法进行。6.2励磁部分应按下列方法试验：一对于5.5中规定的磁感应强度的测量，应在没装配过滤介质情况下，用准确度不低于2.5级的特斯拉计在滤床空间中心横截面的中心和边缘测量，确保磁力线垂直穿过特斯拉计的探针表面，并在同一点测试3次以上，最终测试结果取3次测量的平均值；—对于5.5中规定的要求，应按GB/T10595—2009的规定进行检查，所用仪表准确度应不低于1.5级。
6.3对于表1中规定的最大励磁功率的测量，应用准确度不低于0.5级的直流电压表对过滤器的励磁接线柱进行测量，读出电压值；应用不低于0.5级电流表对励磁接线柱的电流进行测量，读出电流值。把所得功率换算到线圈平均温度为35℃时的值，即为励磁功率。6.4用5000V耐压测试仪检测，线圈耐压5000V，所用仪表准确度等级不应低于0.57检验规则
7.1检验分为出厂检验和型式检验。7.2出厂检验应按5.4、5.5、5.6及表1中磁感应强度的规定，出厂检验中所有项目必须合格后方可出厂。
7.3有下列情况之一时，除铁器应进行型式检验：一新产品投产前或老产品转厂生产时；一正式生产的产品，当结构、工艺或材料有重大改变，可能影响产品性能时；3
JB/T11386—2013
一产品停产一年以上恢复生产时：一出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出型式检验要求时。7.4型式检验应按本标准的所有要求进行。7.5型式检验应从出厂检验合格的产品中随机抽取一台进行，如检验不合格应加倍进行抽检，若仍不合格则判定型式检验不合格。
标志、包装、运输和贮存
磁过滤器应在明显而适当的位置固定产品标牌。标牌应按GB/T13306的规定，并标明下列内容：8.1
制造厂名称和地址：
产品名称及型号：
主要技术参数（最大功率、电压、处理量、设计压力、设备荷重)：出厂编号：
制造日期。
8.2磁过滤器出厂检验合格后，必须把过滤容器内及冷却系统内部的水放掉，并用压缩空气吹干。8.3
磁过滤器的包装应按GB/T13384的要求，并符合陆路或水路运输要求。8.4
磁过滤器的包装标志应按GB/T191和GB/T6388的规定。磁过滤器应随机附带下列技术文件：8.5
产品质量合格证明文件：
产品使用说明书：下载标准就来标准下载网
产品装箱清单。
8.6磁过滤器的使用说明书应按GB/T9969的规定。磁过滤器应贮存在干燥的库房中。8.7
