JB/T 11640-2013 电除尘器用电磁锤振打器
JB/T11640-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS13.030.40
备案号：43363—2014

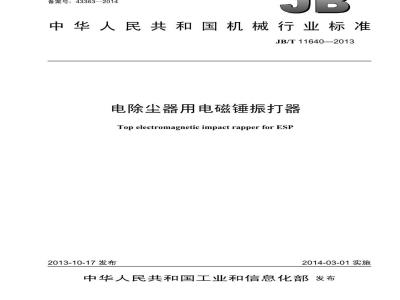

中华人民共和国机械行业标准
JB/T11640—2013
电除尘器用电磁锤振打器
TopelectromagneticimpactrapperforEsF2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
术语和定义.
4.1产品型号..
规格及参数
振打器的结构型式
5.1基本要求
5.2技术要求此内容来自标准下载网
6试验方法
振打棒质量测定，
提升高度稳定性试验.
温升试验
寿命试验和间断性长期工作制试验耐压试验
振打棒端部硬度测定
安装垂直检查
规定最大提升高度检查，
一般检查
检验规则.
检验分类，
检验项目..
判定规则.
8标志、使用说明书
8.1标志.
8.2使用说明书..
9包装、运输和贮存
图1振打器结构示意图
图2试验台示意图.
表1振打器规格及参数特性
表2提升高度与振打次数，
表3出厂检验和型式检验的项目
JB/T11640—2013
JB/T11640—2013
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：福建龙净环保股份有限公司、龙岩空气污染治理技术研究中心、安徽蚌埠环境保护设备厂。
本标准主要起草人：杨文贞、陈丽艳、李岚、张喆彤、林国鑫、廖增安、钟志良，本标准为首次发布。
1范围
电除尘器用电磁锤振打器
JB/T11640—2013
本标准规定了电除尘器用电磁锤振打器（以下简称振打器）的术语和定义、分类、要求、试验方法、检验规则、标志、使用说明书及包装、运输和贮存等。本标准适用于电除尘器用的电磁锤振打器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T6388运输包装收发货标志
工业产品使用说明书
GB/T9969
3术语和定义
下列术语和定义适用于本文件。3.1
rodrapper
振打棒
电磁锤振打器振打锤体。
提升高度
hoistingheight
振打器线圈一次通电提升振打棒的高度。3.3
maxhoistingheight
最大提升高度
振打棒在振打器的套筒内可以提升的最大高度。4分类
4.1产品型号
示例：
振打棒最大提升高度，单位为毫米（mm）振打棒质量，单位为千克（kg）电磁锤振打器
DCh9-300表示振打棒质量为9kg、振打棒最大提升高度为300mm的电磁锤振打器。-iiKacaOiaiKAca
JB/T11640—2013
4.2规格及参数
振打器可配置下列两种型式，其规格及参数特性见表1。表1振打器规格及参数特性
规格代号
DCh9-300
DCh9-450
直径mm
4.3振打器的结构型式
振打棒
长度mm
典型振打器的结构如图1所示。
电磁线圈组件；2-
5要求
5.1基本要求
质量kg
振打棒最大提升高度
振打棒：3振打砖棒：4
图1振打器结构示意图
振打器不应在酸碱等腐蚀环境下工作。5.2技术要求
适用工作温度
-50℃~80℃
-50℃80℃
一密封装置：5
振打器底座。
使用电压
5.2.1振打器的振打棒质量为9kg，其最大提升高度为300mm时，提升后的最大势能为26.487J：最大提升高度为450mm时，提升后的最大势能为39.731J（重力加速度g取9.81m/s2）。在实际使用中，可以根据需要调整振打棒的提升高度，当调定某一高度后，提升的高度极限偏差应为土10mm。5.2.2在使用过程中，振打器的线圈温升极限为40℃。5.2.3振打器的使用寿命应不低于87600h。振打器适用于间断性长期工作制。2
JB/T11640—2013
5.2.4振打器线圈绕组对外壳应进行工频交流电压耐压试验，试验电压为2000V（有效值），历时1min，应无绝缘击穿和闪络现象。
5.2.5振打棒用材应保证撞击端部硬度达58HRC～62HRC。5.2.6振打器安装应垂直，其顶部至振打器底座下部偏差小于1mm。5.2.7振打器外壳加工尺寸应符合图样要求，涂层表面不宜有裂纹、皱皮、起泡、透底、划痕及色泽不均等现象。
6试验方法
振打棒质量测定
用经标定合格后的电子秤测定，测定质量为8.93kg～9.11kg范围内为合格。6.2提升高度稳定性试验
6.2.1按如图2的配置进行振打器提升高度稳定性试验，用振打控制器控制振打棒，提升高度与振打次数见表2。
-振打器线圈组件：2—振打棒：3—振打传力杆：4瓷套：5——支架：6重物：计数器：8—精密万用电桥：9铜丝：10提升高度检尺。图2试验台示意图
表2提升高度与振打次数
振打棒提升高度
振打次数
振打棒提升高度
TrrKacaraiKAca-
振打次数
JB/T11640—2013
6.2.2测量振打棒的每次提升高度时，可在振打棒上端中心焊一根?2mm铜丝，当振打棒提起时，由罩壳顶部的附设标尺，目测出振打棒的提升高度。6.2.3试验结果评定：
各种高度的提升极限偏差应在土10mm之内。6.3温升试验
6.3.1试验方法
应用电阻法测量。振打器在室内保持冷态预置超过12h后，在当时室温变化不明显条件下，在振打器等高且相距1m处用温度计测定环境温度001，同时用电阻测量范围0.001Q～11Q、精度为0.2%的精密万用电桥（相当或高于该仪器精度）测读线圈的冷态电阻R：而后给振打器通电，保持最大提升高度，单锤振打重复周期9s，同时用酒精温度计与绕组表层接触粗测表层附近温度，直至其温度变化每小时不超过1℃，此时，立即用同一测量仪表测定热态电阻R2和环境温度002，温升计算按公式（1）。T=R-R(1
6.3.2结果评定
振打器线圈的温升极限应小于40K。6.4寿命试验和间断性长期工作制试验6.4.1试验方法
按图2的配置进行振打器的寿命试验，振打总次数为105万次。试验时以最大提升高度进行，每5s一次，每次连续试验时间不低于4h，振打次数用控制器上的计数器计数。6.4.2结果评定
被试样品应在105万次振打试验期间无故障出现。6.5耐压试验
应用输出变压器额定功率1000W耐压测试仪。将线圈绕组的两端接线断开，并将耐压测试仪输出连接于线圈绕组的一端，地线输出端连接振打器外壳之间。输出电压旋钮先调至零，耐压测试仪通电并达到稳定状态后，在5s内从1000V（有效值）逐步升压至2000V，持续1min，应无绝缘击穿和闪络现象。
6.6振打棒端部硬度测定
把振打棒渗碳端部放到洛氏硬度机上测定，其结果应达58HRC62HRC。6.7安装垂直检查
振打器安装后用重锤检查南北向与东西向，其偏差应符合5.2.6的规定。6.8规定最大提升高度检查
每件产品在一个通用底座上装配起来做通电振打试验，振打次数为5次，每次应能提升至设计规定的最大高度。
6.9一般检查
JB/T11640—2013
每件产品应进行外观检查，振打器外壳加工尺寸应符合设计要求，涂层表面不能有皱皮、起泡、透底、划痕及色泽不均等现象。
7检验规则
检验分类
产品检验分为出厂检验和型式检验两种。7.1.1出厂检验
产品应逐件进行出厂检验。出厂检验合格后，给予合格证。7.1.2
型式检验
凡属下列情况之一者，应进行型式检验：当产品的设计、工艺或所用的材料的改变会影响产品性能时：批量生产的产品每隔五年进行一次抽检：-产品停产半年后，恢复生产时：-国家质量监督部门提出进行型式检验时。7.2检验项目
产品出厂检验和型式检验项目见表3。表3出厂检验和型式检验的项目
检验项目
振打棒质量测定
提升高度稳定性试验
温升试验
寿命试验及间断性长期工作制试验耐压试验
振打棒端部硬度测定
规定最大提升高度检查
般检查
“√”为检验项目，“二”为不检验项目。7.3判定规则
型式检验
出厂检验
试验方法
型式检验一般抽取每批数量的2%（但不得少于2个），以50个左右为一批，其中寿命试验只做个，试验方法与结果评定按第6章的规定。5
rrKacaaikAca
JB/T11640—2013
8标志、使用说明书
8.1标志
8.1.1产品标志
产品标志应包括以下内容：
产品名称、产品标准编号：
质量，单位为千克（kg）：
生产企业名称、详细地址、生产日期。8.1.2
包装标志
包装箱外应有明显的“怕湿”“向上”等储运图示标志，并应符合GB/T191的规定。包装箱外应有下列收发货和储运标志，并应符合GB/T6388的规定。包装箱应包括以下内容：-产品型号及名称：
-收货单位名称和地址；
-发货单位名称和地址：
产品质量：
包装箱外形尺寸、装箱日期。
8.2使用说明书
使用说明书应符合GB/T9969的规定，应包括以下内容：-产品型号、名称、产品标准编号：主要技术性能和技术参数；
主要结构及主要设备；
一操作、使用及注意事项：
保养、维修及故障排除：
产品附件、备件。
9包装、运输和购存
振打器的包装应有防雨、防碰撞设置。9.2在运输及装卸中应避免强烈振动、颠簸倒置，装卸和放置时应符合包装箱上储运标志的要求9.3振打器在贮存过程中不得受潮，并应置于通风干燥处。6
中华人民共和国
机械行业标准
电除尘器用电磁锤振打器
JB/T116402013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张?17千字2014年3月第1版第1次印刷
定价：15.00元
书号：15111：11139
网址：http：//cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
-iiKacaOiaiKAca-
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
