JB/T 11641-2013 电除尘器用高分子绝缘轴
JB/T11641-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS13.030.40
备案号：43364—2014

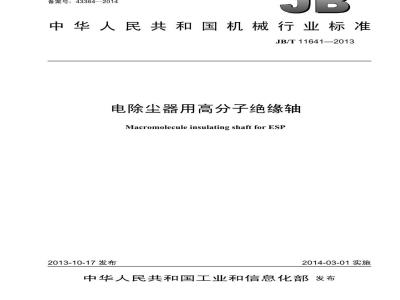

中华人民共和国机械行业标准
JB/T11641—2013
电除尘器用高分子绝缘轴
MacromoleculeinsulatingshaftforESP2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
术语和定义，
型号...
规格与参数
型式与尺寸
要求，
试验方法.
尺寸检查，
外观检查
锥度着色检查
密度试验...
吸水率试验.
压缩强度试验
弯曲强度试验，
染料渗透试验
水扩散试验
工频耐电压试验
热态抗弯试验
高温耐热试验
玻纤含量.
检验规则.
检验分类.
检验项目..
7.3判定规则..
8标志、使用说明书
8.1标志
使用说明书
包装、运输和贮存.
图1绝缘轴结构型式
表1规格及参数特性
表2泄漏电流
表3出厂检验和型式检验的项目
JB/T11641—2013
JB/T11641—2013
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：福建龙净环保股份有限公司、西安永净环保科技有限公司、龙岩空气污染治理技术研究中心。
本标准主要起草人：杨文贞、黄剑宇、王剑峰、李岚、林国鑫、廖增安、钟志良，本标准为首次发布。
1范围
电除尘器用高分子绝缘轴
JB/T11641—2013
本标准规定了电除尘器用高分子绝缘轴（以下简称绝缘轴）的术语和定义、分类、要求、试验方法检验规则、标志、使用说明书及包装、运输和贮存等。本标准适用于电除尘器高分子绝缘轴。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1408.1
GB/T1448
GB/T1462
GB/T6388
GB/T9969
GB/T13096
GB/T19519
3术语和定义
绝缘材料电气强度试验方法第1部分：工频下试验纤维增强塑料压缩性能试验方法纤维增强塑料吸水性试验方法
运输包装收发货标志
工业产品使用说明书总则
拉挤玻璃纤维增强塑料杆力学性能试验方法标称电压高于1000V的交流架空线路用复合绝缘子一定义、试验方法及验收准则下列术语和定义适用于本文件。3.1
macromoleculeinsulating shaft高分子绝缘轴
用有机复合材料制成的高分子聚合物振打绝缘轴。4分类
4.1型号
直径规格，单位为毫米（mm）
产品两端锥度形式结构特点
真空浇注成型工艺
复合材料
示例：F41-70表示采用复合材料、真空浇注成型工艺、产品两端锥度形式，产品直径为70mm的绝缘轴。1
iiKacaQiaiKAca-
JB/T11641—2013
规格与参数
规格与参数见表1。
4.3型式与尺寸
规格及参数特性
极限偏差
典型绝缘轴结构型式如图1所示。长度
1绝缘轴结构型式
5要求
绝缘轴的使用温度范围：-30℃～170℃。5.1
5.2绝缘轴工作前表面应擦干净，不允许有水分，工作过程也应保持干燥。极限偏差
5.3当绝缘轴表面出现裂纹、裂痕、碰伤、表面放电产生的炭化纹、电压等级达不到工作值时，应更换绝缘轴。
5.4绝缘轴的直径与长度根据用户要求制备，长度尺寸偏差应不大于土1mm。5.5绝缘轴的直径充许偏差应按表1的规定。5.6外观表面应无裂纹、裂痕、碰伤，表面光亮；表面轻微划伤深度应小于0.1mm，划伤面积应小于绝缘轴表面积的1%。
5.7绝缘轴锥度加工按莫氏3号锥度的要求。5.8
绝缘轴质量密度应不小于2.1g/cm2绝缘轴吸水率应不大于0.05%。
绝缘轴压缩强度应不小于600MPa。绝缘轴弯曲强度应不小于900MPa。绝缘轴染料渗透试验应不小于15min。绝缘轴泄漏电流见表2。
表2泄漏电流
直径mm
泄漏电流μA
≤100
≤180
4工频耐电压应不小于2.8kV/cm。5.14
5弯曲强度应不小于300MPa。
6160℃土2℃持续120min，外观完好，无裂痕，无析出物。5.16
玻纤含量应在80%~84%之间。
6试验方法
尺寸检查
绝缘轴长度用卷尺测量，直径用游标卡尺或千分尺测量。6.2外观检查
用手感、目测法检查绝缘轴外观质量。6.3锥度着色检查
JB/T11641—2013
锥度用莫氏3号锥度检验规，每件产品锥度面着色检查，锥面接触面积不小于85%。6.4密度试验
应符合GB/T1033.1—2008中5.1的规定。6.5吸水率试验
应符合GB/T1462的规定。
6.6压缩强度试验
应符合GB/T1448的规定。
6.7弯曲强度试验
应符合GB/T13096的规定。
6.8染料渗透试验
应符合GB/T19519的规定。
6.9水扩散试验
应符合GB/T19519的规定。
工频耐电压试验
应符合GB/T1408.1的规定。
1热态抗弯试验
应符合GB/T13096的规定。
2高温耐热试验
从心轴上沿轴线90°的方向切下3试样，要求试样长度为50mm去毛刺。将恒温烘箱升温至160℃土2℃，将试样放入烘箱中持续120min然后取出，在灯光下检查心轴的纵向表面及两个截面。3
-iiKacaiaiKAca-
JB/T11641—2013
玻纤含量
从心轴沿轴线90°方向切下3支试样，试样长度为10mm土0.5mm，去毛刺。将马弗炉升温至600℃～650℃待用，取试样1支，放入分析天平称量，记录数值，将试样装入锅，然后放入马弗炉中灼烧2h取出，放入干燥箱中冷却至常温，在放入分析天平上称量，记录数值，用灼烧后的数值除以灼烧前的数值，即为试样的玻纤含量，其他两只试品依次来做，取三支试品的平均值，即为该心轴的玻纤含量。
7检验规则
检验分类
产品检验分为出厂检验和型式检验两种。7.1.1
出厂检验
产品必须逐件进行出厂检验，出厂检验合格后，给予合格证。7.1.2
型式检验
凡属下列情况之一者，应进行型式检验：当产品的设计、工艺或所用的材料的改变会影响产品性能时；批量生产的产品每隔五年进行一次抽检；产品停产半年后，恢复生产时；国家质量监督部门提出进行型式检验时。7.2检验项目
产品出厂检验和型式检验项目见表33出厂检验和型式检验的项目
吸水率
压缩强度
弯曲强度
检验项目
染料渗透试验
水扩散试验
工频耐电压试验
热态抗弯试验
高温耐热试验
玻璃纤维含量
“”为检验项目，
，“二”为不检验项目。
型式检验
出厂试验
试验方法
7.3判定规则
JB/T11641—2013
型式检验应在合格品中随机抽取2件进行，当型式试验中出现故障不能通过时，应停止检验，查明原因，若为偶发性故障，经整改后可重新进行型式试验，若为设计、制造质量问题，则判定为产品型式检验不合格。
8标志、使用说明书
8.1标志
8.1.1产品标志
产品标志应包括以下内容：
产品名称、产品标准编号：
质量，单位为千克（kg）：
生产企业名称、详细地址、生产日期。8.1.2
包装标志
包装箱外应有明显的“怕湿”“向上”等储运图示标志，并应符合GB/T191的规定。包装箱外应有下列收发货和储运标志，并应符合GB/T6388的规定。包装箱应包括以下内容：-产品型号及名称：
-收货单位名称和地址；
发货单位名称和地址；
产品质量：
包装箱外形尺寸、装箱日期。
8.2使用说明书
使用说明书的编写应符合GB/T9969的规定，应包括以下内容：产品型号、名称、产品标准编号：主要技术性能和技术参数；
保养、维修及故障排除。
9包装、运输和购存
9.1绝缘轴的包装，必须保证在运输中不致因包装不良而损坏。质量较轻时用纸箱包装，对于较大或较重的产品，用单只包装方法或用未箱包装。9.2在运输、贮存时要注意，防火、防潮及其他油渍或化学品的污染，装卸和放置时应符合包装箱上储运标志的要求。
9.3绝缘轴堆放场地应平整，堆放高度不得超过2m，不能长期露天存放。iiKacaQiaiKAca-
中华人民共和国
机械行业标准
电除尘器用高分子绝缘轴
JB/T11641—2013
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张?15千字2014年3月第1版第1次印刷
定价：15.00元
书号：15111：11140
网址：http：//cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有www.bzxz.net
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
