HG/T 2515-2013
基本信息
标准号： HG/T 2515-2013
中文名称：有机硫加氢催化剂活性组分分析方法
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：747KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 2515-2013 有机硫加氢催化剂活性组分分析方法
HG/T2515-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

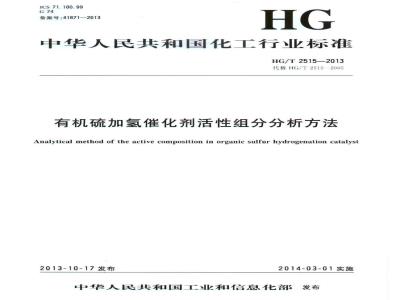

ICS71.100.99
备案号：41871—2013
中华人民共和国化工行业标准
HG/T2515—2013
代替HG/T25152005
有机硫加氢催化剂活性组分分析方法Analytical method of the active composition in organic sulfur hydrogenation catalyst2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布前利活言
本标准按照GB/T1.1—2009给出的规则起草HG/T2515—2013
本标准代替HG/T2515-2005《有机硫加氢催化剂活性组分分析方法》，与HG/T25152005相比，除编辑性修改外主要技术变化如下：修改了规范性引用文件中化学试剂的引用标准（2005年版的第2章，本版的第2章）：修改了测定钻（Co）质量分数的部分内容（2005年版的第5章，本版的第5章）；修改了测定三氧化钼（MoO3）质量分数的部分内容（2005年版的第6章，本版的第6章）。本标准由中国石油和化学工业联合会提出。本标准由全国化学标准化技术委员会化工催化剂分技术委员会（SAC/TC63/SC10）归口。本标准起草单位：西北化工研究院、南化集团研究院。本标准主要起草人：崔芳、李凤义、陈湘琴。本标准所代替标准的历次版本发布情况：HG/T2515—1993.HG/T2515—2005。有机硫加氢催化剂活性组分分析方法HG/T2515—2013
安全提示一一本标准中使用的部分试剂具有毒性或腐蚀性，部分操作具有危险性。本标准并未揭示所有可能的安全问题，使用者操作时应小心谨慎并有责任采取适当的安全和健康措施。1范围
本标准规定了有机硫加氢催化剂中活性组分钻（Co）、三氧化钼（MoO3）的分析方法。本标准适用于有机硫加氢催化剂中钻（Co），三氧化钼（MoO3）质量分数的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T601化学试剂标准滴定溶液的制备GB/T603化学试剂试验方法中所用制剂及制品的制备GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛GB/T6682分析实验室用水规格和试验方法HG/T2505有机硫加氢催化剂
3一般规定
本标准所用试剂和水在没有注明其他要求时，均指分析纯试剂和GB/T6682中规定的三级水。试验中所用标准滴定溶液、制剂及制品，在没有注明其他要求时，均按GB/T601和GB/T603的规定制备。
4采样
4.1实验室样品
按HG/T2505中的采样规定取得。4.2试样
将实验室样品混合均勾，用四分法分取约40g在瓷研钵中全部破碎研细，再用四分法分取约20g，继续研细至能全部通过125μm试验筛（符合GB/T6003.1中R40/3系列），置于称量瓶中，于105℃~110℃烘干2h，然后置于干燥器中冷至室温，备用。4.3试料溶液的制备
4.3.1试剂
硫酸溶液：1+1。
4.3.2操作步骤
称取约0.1g试样（4.2），精确到0.0001g，置于250mL烧杯中，以少量水润湿，加10mL硫酸溶液（4.3.1），盖上表面血，缓慢加热至试料全部溶解，稍冷后用水冲洗表面血及烧杯壁，至烧杯中溶液的体积约为50mL，用中速滤纸过滤，滤液收集于100mL容量瓶中，用热水冲洗滤纸，至洗液呈中性。待溶液冷却至室温，用水稀释至刻度，摇匀。5钻（Co)质量分数的测定
5.1原理
在溶液的pH值为5.5~6条件下，二价钻与亚硝基R盐生成红色络合物，用分光光度法进行测定。HG/T2515—2013
5.2试剂
5.2.1乙酸钠溶液：450g/L。
5.2.2硝酸溶液：1+1。
5.2.3亚硝基R盐溶液：2g/L。
5.2.4钻（Co）标准溶液：500μg/mL。称取光谱纯海绵钻0.050g加2mL盐酸（1+1）微热溶液，移人100mL容量瓶中，用水稀释至刻度，摇勾。
5.2.5钻（Co）标准溶液：10μg/mL量取5.00mL钻（Co）标准溶液（5.2.4）于250mL容量瓶中，用水稀释至刻度，摇勺。5.3仪器
分光光度计：配有2cm比色皿。
5.4分析步骤
5.4.1工作曲线的绘制
量取钻标准溶液（5.2.5）0mL1.00mL、2.00mL、4.00mL、6.00mL、8.00mL，分别置于六只100mL容量瓶中，加10mL乙酸钠溶液（5.2.1）、10mL亚硝基R盐溶液（5.2.3）、5滴硝酸溶液（5.2.2），用水稀释至刻度，摇勾。常温下放置15min。按仪器工作条件，以不加钻（Co）标准溶液的空白溶液调零，于波长490nm处，用2cm比色血测定溶液的吸光度。
以上述溶液中钻的质量为横坐标，对应的吸光度值为纵坐标，绘制工作曲线。5.4.2测定
量取2.00mL试料溶液（4.3）于100mL容量瓶中，加10mL乙酸钠溶液（5.2.1）、10mL亚硝基R盐溶液（5.2.3）5滴硝酸溶液（5.2.2），用水稀释至刻度，摇匀。常温下放置15min。按5.4.1中第二段的规定测定该溶液的吸光度，从工作曲线上查出被测溶液中钻的质量。5.5结果计算
（Co）的质量分数w1，按公式(1)计算：mx10-6
式中：
从工作曲线上查得的被测溶液中钻质量的数值，单位为微克（ug）：分取试料质量的数值，单位为克（g）。取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值应≤0.15%。6三氧化钼（MoO3）质量分数的测定6.1原理此内容来自标准下载网
在酸性溶液中，用抗坏血酸将六价钼还原成五价钳，五价钼与硫氰酸盐生成血红色络合物，用分光光度计进行测定。三价铁与硫氰酸盐生成血红色络合物，加入还原剂后，三价铁被还原成二价铁，不再影响测定。一定量铁的存在可使显色反应迅速完成，且有助于钳保持五价状态。6.2试剂
6.2.1硫酸铁铵溶液：60g/L
6.2.2硫酸溶液：1+3。
6.2.3抗坏血酸溶液：100g/L。贮于棕色瓶中，用时现配。6.2.4硫氰酸钾溶液：350g/L。
三氧化钼（MoO）标准溶液：500μg/mL。HG/T2515—2013
称取0.500g三氧化钼（光谱纯）置于烧杯中，加人10mL氢氧化钠溶液（250g/L），加热溶解，冷却后移入1000mL容量瓶中，用水稀释至刻度，摇匀。6.2.6三氧化钼（Mo03）标准溶液：100μg/mL。量取50.00mL三氧化钼（MoO3）标准溶液（6.2.5）于250mL容量瓶中，用水稀释至刻度，摇勺。6.3仪器
分光光度计：配有2cm比色血。
6.4分析步骤
6.4.1工作曲线的绘制
量取三氧化钼（MoO）标准溶液（6.2.6)0mL.0.50mL.1.00mL2.00mL3.00mL.4.00mL，分别置于六只预先加过5mL硫酸铁铵溶液（6.2.1）的100mL容量瓶中，加10mL硫氰酸钾溶液（6.2.4），20mL硫酸溶液（6.2.2），10mL抗坏血酸溶液（6.2.3），每加一种试剂均需摇匀，最后用水稀释至刻度。常温下放置20min。
按仪器工作条件，以不加三氧化钳（MoO）标准溶液的空白溶液调零，于波长460nm处，用2cm比色血测定溶液的吸光度。
以上述溶液中三氧化钼的质量为横坐标，对应的吸光度值为纵坐标，绘制工作曲线。6.4.2测定
量取2.00mL试料溶液（4.3）于预先加有5mL硫酸铁铵溶液（6.2.1）的100mL容量瓶中，加10mL硫氰酸钾溶液（6.2.4）、20mL硫酸溶液（6.2.2），10mL抗坏血酸溶液（6.2.3），每加一种试剂均需摇匀，最后用水稀释至刻度。常温下放置20min。按6.4.1中第二段的规定测定该溶液的吸光度。从工作曲线上查出被测定溶液中三氧化钼（MoO3）的质量。6.5结果计算
三氧化钼（MoO3）的质量分数w2，按公式（2）计算：wz-m2×10-6
式中：
从工作曲线上查得被测三氧化钼质量的数值，单位为微克（μg）；分取试料质量的数值，单位为克（g）。取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值应<0.3%。(2)
中华人民共和国
化工行业标准
有机硫加氢催化剂活性组分分析方法HG/T2515—2013
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）化学工业出版社印刷厂
880mm×1230mm1/16印张
字数7千字
2014年2月北京第1版第1次印刷
书号：1550251640
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
备案号：41871—2013
中华人民共和国化工行业标准
HG/T2515—2013
代替HG/T25152005
有机硫加氢催化剂活性组分分析方法Analytical method of the active composition in organic sulfur hydrogenation catalyst2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布前利活言
本标准按照GB/T1.1—2009给出的规则起草HG/T2515—2013
本标准代替HG/T2515-2005《有机硫加氢催化剂活性组分分析方法》，与HG/T25152005相比，除编辑性修改外主要技术变化如下：修改了规范性引用文件中化学试剂的引用标准（2005年版的第2章，本版的第2章）：修改了测定钻（Co）质量分数的部分内容（2005年版的第5章，本版的第5章）；修改了测定三氧化钼（MoO3）质量分数的部分内容（2005年版的第6章，本版的第6章）。本标准由中国石油和化学工业联合会提出。本标准由全国化学标准化技术委员会化工催化剂分技术委员会（SAC/TC63/SC10）归口。本标准起草单位：西北化工研究院、南化集团研究院。本标准主要起草人：崔芳、李凤义、陈湘琴。本标准所代替标准的历次版本发布情况：HG/T2515—1993.HG/T2515—2005。有机硫加氢催化剂活性组分分析方法HG/T2515—2013
安全提示一一本标准中使用的部分试剂具有毒性或腐蚀性，部分操作具有危险性。本标准并未揭示所有可能的安全问题，使用者操作时应小心谨慎并有责任采取适当的安全和健康措施。1范围
本标准规定了有机硫加氢催化剂中活性组分钻（Co）、三氧化钼（MoO3）的分析方法。本标准适用于有机硫加氢催化剂中钻（Co），三氧化钼（MoO3）质量分数的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T601化学试剂标准滴定溶液的制备GB/T603化学试剂试验方法中所用制剂及制品的制备GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛GB/T6682分析实验室用水规格和试验方法HG/T2505有机硫加氢催化剂
3一般规定
本标准所用试剂和水在没有注明其他要求时，均指分析纯试剂和GB/T6682中规定的三级水。试验中所用标准滴定溶液、制剂及制品，在没有注明其他要求时，均按GB/T601和GB/T603的规定制备。
4采样
4.1实验室样品
按HG/T2505中的采样规定取得。4.2试样
将实验室样品混合均勾，用四分法分取约40g在瓷研钵中全部破碎研细，再用四分法分取约20g，继续研细至能全部通过125μm试验筛（符合GB/T6003.1中R40/3系列），置于称量瓶中，于105℃~110℃烘干2h，然后置于干燥器中冷至室温，备用。4.3试料溶液的制备
4.3.1试剂
硫酸溶液：1+1。
4.3.2操作步骤
称取约0.1g试样（4.2），精确到0.0001g，置于250mL烧杯中，以少量水润湿，加10mL硫酸溶液（4.3.1），盖上表面血，缓慢加热至试料全部溶解，稍冷后用水冲洗表面血及烧杯壁，至烧杯中溶液的体积约为50mL，用中速滤纸过滤，滤液收集于100mL容量瓶中，用热水冲洗滤纸，至洗液呈中性。待溶液冷却至室温，用水稀释至刻度，摇匀。5钻（Co)质量分数的测定
5.1原理
在溶液的pH值为5.5~6条件下，二价钻与亚硝基R盐生成红色络合物，用分光光度法进行测定。HG/T2515—2013
5.2试剂
5.2.1乙酸钠溶液：450g/L。
5.2.2硝酸溶液：1+1。
5.2.3亚硝基R盐溶液：2g/L。
5.2.4钻（Co）标准溶液：500μg/mL。称取光谱纯海绵钻0.050g加2mL盐酸（1+1）微热溶液，移人100mL容量瓶中，用水稀释至刻度，摇勾。
5.2.5钻（Co）标准溶液：10μg/mL量取5.00mL钻（Co）标准溶液（5.2.4）于250mL容量瓶中，用水稀释至刻度，摇勺。5.3仪器
分光光度计：配有2cm比色皿。
5.4分析步骤
5.4.1工作曲线的绘制
量取钻标准溶液（5.2.5）0mL1.00mL、2.00mL、4.00mL、6.00mL、8.00mL，分别置于六只100mL容量瓶中，加10mL乙酸钠溶液（5.2.1）、10mL亚硝基R盐溶液（5.2.3）、5滴硝酸溶液（5.2.2），用水稀释至刻度，摇勾。常温下放置15min。按仪器工作条件，以不加钻（Co）标准溶液的空白溶液调零，于波长490nm处，用2cm比色血测定溶液的吸光度。
以上述溶液中钻的质量为横坐标，对应的吸光度值为纵坐标，绘制工作曲线。5.4.2测定
量取2.00mL试料溶液（4.3）于100mL容量瓶中，加10mL乙酸钠溶液（5.2.1）、10mL亚硝基R盐溶液（5.2.3）5滴硝酸溶液（5.2.2），用水稀释至刻度，摇匀。常温下放置15min。按5.4.1中第二段的规定测定该溶液的吸光度，从工作曲线上查出被测溶液中钻的质量。5.5结果计算
（Co）的质量分数w1，按公式(1)计算：mx10-6
式中：
从工作曲线上查得的被测溶液中钻质量的数值，单位为微克（ug）：分取试料质量的数值，单位为克（g）。取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值应≤0.15%。6三氧化钼（MoO3）质量分数的测定6.1原理此内容来自标准下载网
在酸性溶液中，用抗坏血酸将六价钼还原成五价钳，五价钼与硫氰酸盐生成血红色络合物，用分光光度计进行测定。三价铁与硫氰酸盐生成血红色络合物，加入还原剂后，三价铁被还原成二价铁，不再影响测定。一定量铁的存在可使显色反应迅速完成，且有助于钳保持五价状态。6.2试剂
6.2.1硫酸铁铵溶液：60g/L
6.2.2硫酸溶液：1+3。
6.2.3抗坏血酸溶液：100g/L。贮于棕色瓶中，用时现配。6.2.4硫氰酸钾溶液：350g/L。
三氧化钼（MoO）标准溶液：500μg/mL。HG/T2515—2013
称取0.500g三氧化钼（光谱纯）置于烧杯中，加人10mL氢氧化钠溶液（250g/L），加热溶解，冷却后移入1000mL容量瓶中，用水稀释至刻度，摇匀。6.2.6三氧化钼（Mo03）标准溶液：100μg/mL。量取50.00mL三氧化钼（MoO3）标准溶液（6.2.5）于250mL容量瓶中，用水稀释至刻度，摇勺。6.3仪器
分光光度计：配有2cm比色血。
6.4分析步骤
6.4.1工作曲线的绘制
量取三氧化钼（MoO）标准溶液（6.2.6)0mL.0.50mL.1.00mL2.00mL3.00mL.4.00mL，分别置于六只预先加过5mL硫酸铁铵溶液（6.2.1）的100mL容量瓶中，加10mL硫氰酸钾溶液（6.2.4），20mL硫酸溶液（6.2.2），10mL抗坏血酸溶液（6.2.3），每加一种试剂均需摇匀，最后用水稀释至刻度。常温下放置20min。
按仪器工作条件，以不加三氧化钳（MoO）标准溶液的空白溶液调零，于波长460nm处，用2cm比色血测定溶液的吸光度。
以上述溶液中三氧化钼的质量为横坐标，对应的吸光度值为纵坐标，绘制工作曲线。6.4.2测定
量取2.00mL试料溶液（4.3）于预先加有5mL硫酸铁铵溶液（6.2.1）的100mL容量瓶中，加10mL硫氰酸钾溶液（6.2.4）、20mL硫酸溶液（6.2.2），10mL抗坏血酸溶液（6.2.3），每加一种试剂均需摇匀，最后用水稀释至刻度。常温下放置20min。按6.4.1中第二段的规定测定该溶液的吸光度。从工作曲线上查出被测定溶液中三氧化钼（MoO3）的质量。6.5结果计算
三氧化钼（MoO3）的质量分数w2，按公式（2）计算：wz-m2×10-6
式中：
从工作曲线上查得被测三氧化钼质量的数值，单位为微克（μg）；分取试料质量的数值，单位为克（g）。取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值应<0.3%。(2)
中华人民共和国
化工行业标准
有机硫加氢催化剂活性组分分析方法HG/T2515—2013
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）化学工业出版社印刷厂
880mm×1230mm1/16印张
字数7千字
2014年2月北京第1版第1次印刷
书号：1550251640
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
