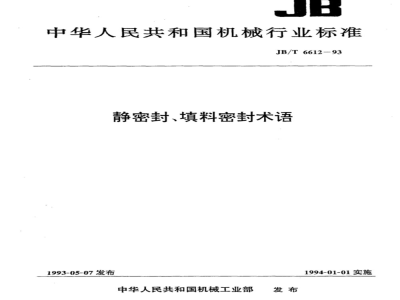

中华人民共和国机械行业标准
JB/T6612-93
静密封、填料密封术语
1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施Www.bzxZ.net
主题内容与适用范围
基本术语
密封件
材料性能
附录A
附录B
汉语拼音索引(补充件)
英文索引(补充件)
中华人民共和国机械行业标准
静密封、填料密封术语
主题内容与适用范围
本标准规定了静密封和填料密封的术谱及定义。本标准适用于静密封和填料密封。2基本术语
2.1泄漏leakage
通过密封的物质传递。
2.2泄漏率leakagerate
单位时间内通过密封泄漏的被密封介质的质量。指标泄漏率allowableleakagerate2.3
人为规定的泄漏率允许指标。
2.4静密封staticseal
相对静止的配合面间的密封。
2.4.1法兰配合面fitted faceof flange被密封的法兰面。
2.4.2接触型密封dircctcontactseal借密封力使密封件与配合面相互压紧甚至嵌入，以减小或消除间隙的密封。2.4.3密封力（密封载荷）sealingforce（sealingload）作用于接触型密封的密封件上的接触力。2.4.4密封比压sealingspecificpressure作用于密封件单位面积上的密封力。2.4、5线密封比压linesealingspecificpressure作用于线接触密封件单位长度上的密封力。2.4.6自紧效应self sealeffect密封件受介质压力作用后产生自紧的现象。2.4.7自紧密封pressurizedseal介质压力载荷使密封力增加的密封。2.5填料密封packingseal
填料作密封件的密封。
2.5.1接触压力contactprcssure填料密封摩擦面间受到的力。
2.5.2追随性tracingability
JB/T6612-93
密封件能及时弥合因振摆而产生密封间隙的性能，保持追随性的条件是恢复力大于干扰力。2.5.3启动摩擦阻力startingfrictionforce机构启动时，抗拒摩擦面间相对运动的力，机械工业部1993-05-07批准
1994-01-01实施
JB/T6612-93
5movingfrictionforce
2.5.4运动摩擦阻力
机构运动时，抗拒摩擦面间相对运动的力。3密封件
3.1垫片gasket
置于配合面间几何形状符合要求的薄截面密封件。3.1.1非金属垫片non-metallicgasket非金属材料制成的垫片。
3.1.1.1纸质垫片fiber sheetgasket硬质纸板制成的垫片。
3.1.1.2石棉垫片asbestosgasket石棉经压缩处理后制成的垫片。3.1.1.3橡胶垫片rubbergasket
橡胶板制成的垫片。
3.1.1.4塑料垫片plasticgasket塑料板制成的垫片。
3.1.1.5聚四氟乙烯垫片
PTFEgasket
聚四氟乙烯制成的垫片。
3.1.1.6柔性石墨垫片flaxiblegraphitegasket柔性石墨制成的垫片。
3.1.2金属垫片metallicgasket
金属材料制成的垫片。
3.1.2.1金属平垫片flatmetallicgasket密封面为平面的金属垫片。
3.1.2.2金属波形垫片corrugatedmetallicgasket波纹形裁面金属薄板制成的垫片（见图1。A
图1金属波形垫片
metallic serratedgasket
3.1.2.3金属齿形垫片
金属平垫上下表面加工成有多道同心三角形沟槽，其裁面呈锯齿形的垫片（见图2)。O
图2金属齿形垫片
3.2垫环ringgasket
置于配合面间几何形状符合要求的厚截面密封件。octagonal ring
3.2.1八角环
八角形截面的密封环（见图3）。图3八角环
ovalring
3.2.2椭圆环
椭圆形截面的密封坏(见图4)。
3.2.3双锥环doubleconering
JB/T6612-93
图4椭圆环
外侧上下均为锥形面的密封环（见图5）。3.2.4“C\形环C-ring
“C\形裁面的密封环（见图6)。3.2.5“B”形环B-ring
“B\形截面的密封环（见图7)。图5双锥环
图6“C”形环
图7“B\形环
3.2.6金属空心\O\形环metallichollowO-ring“O\形截面的空心金属环，由金属管焊成（见图8)图8金属空心“O\形环
3.2.7透镜环
lens type ring
JB/T6612-93
上下密封面均为球面的密封环，其形状近似凸透镜（见图9)。图9透镜环
3.3复合垫片compositegasket
两种以上材料按需要复合而成的垫片。3.3.1石棉橡胶垫片asbestos-rubbergasket石棉橡胶板制成的垫片。
3.3.2金属包垫片metal jacketedgasket金属薄板包覆非金属材料而成的垫片。3.3.3聚四氟乙烯包覆垫片PTFEjacketcdgasket表面有聚四氟乙烯包覆层的垫片。3.3.4柔性石墨包覆垫片flexiblegraphitejacketedgasket金属包覆垫外面再包覆柔性石墨的垫片。3.3.5缠绕垫片spiralwoundgasket成型的金属带与非金属同轴线同平面交替螺旋缠绕而成的垫片。3.3.6缠绕一金属包覆组合垫片spiralwoundandmetaljacketedgasket以有筋条的金属包覆垫为基体，在外圆周上再缠绕成缠绕垫的组合垫片，用于多层换热器。3.3.7骨架式柔性石墨垫片skeletontypeflexiblegraphitegasket柔性石墨和骨架按特定工艺复合而成的垫片。3.3.8包金属环石棉橡胶垫片asbestos-rubbergasketwithmetalringjacket内周边包覆金属环的石棉橡胶垫片。3.3.9金属增强垫片metalreinforcedgasket金属起增强作用的垫片。
3.3.10编织垫片braidedgasket
密封材料编织而成的垫片。
3.4密封胶sealant
基体为高分子合成树脂和合成橡胶或天然高分子有机物，常温下可流动的粘性液体。3.5填料packing
在设备或机器上，装填在可动杆件和它所通过的孔之间，对介质起密封作用的零部件。3.5.1压紧式填料jam-typepacking质地柔软，在填料箱中经轴向压缩，产生径向弹塑性变形以堵塞间隙的填料。3.5.1.1油浸石棉填料greasedasbestospacking石棉线编结或扭制后经润滑油及石墨粉浸渍而成的填料。3.5.1.2油浸棉麻填料greasedcottonandflaxpacking棉麻线编结或扭制后经润滑油(牛油)浸溃面成的填料。3.5.1.3橡胶石棉填料rubber-asbestospacking以橡胶为粘结剂，用石棉布或石棉线卷制或编结而成的填料。3.5.1.4浸氟石棉填料PTFEimpregnatedasbestospacking被以聚四氟乙烯为主加润滑脂等的乳液浸渍过的石棉制成的填料。3.5.1.5缓蚀石棉填料inhibitiveasbestospacking经缓蚀剂或牺牲金属（如NaNo2和Zn粉）处理后的石棉制成的填料。3.5.1.6酚醛纤维编织填料phenoliefibrebraided packing4
JB/T 6612-93
酚醛纤维浸溃润滑剂后编织而成的填料。3.5.1.7聚酰胺纤维编织填料polyamidefibrebraidedpacking芳族聚酰胺纤维编织而成的填料。3.5.1.8聚矾纤维编织填料polysulfonefibrebraidedpacking以聚矾纤维或润滑剂浸清过的聚破纤维编织而成的填料。3.5.1.9无机纤维编织填料inorganicfibrebraidedpacking以氧化铝、碳化硅、陶瓷、氨化硅等无机纤维编织面成的填料。3.5.1.10玻璃纤维编织填料glassfibrebraidedpacking以润滑油浸溃过的玻璃纤维编织或扭制而成的填料。3.5.1.11碳化纤维编织填料carbonizedfibrebraidedpacking经预氧化和部分碳化的有机碳纤维编织而成的填料。3.5.1.12氟塑料编织填料PTFEplastichraidedpacking聚四氟乙烯塑料编织而成的填料。3.5.1.13复合编织填料compositebraidedpacking两种以上不同材质的材料编织而成的填料。3.5.1.14柔性石墨填料flexiblegraphitepacking柔性石墨制成的填料。
3.5.1.15柔性石墨复合填料flexiblegraphitecompositepacking柔性石墨为主按需要复合而成的填料。3.5.1.16柔性石墨编织填料flexiblegraphitebraidedpacking柔性石为主编织而成的填料。
3.5.1.17缓蚀柔性石墨填料inhibitiveflexiblegraphitepacking加有缓蚀剂和牺牲金属（如NaNo：和Zn粉)的柔性石墨加工而成的成型填料。3.5.1.18波型填料corrugatedpacking非金属材料中夹有多层同心圆排列的金属波纹片的填料（见图10）。图10波型填料
1-石棉；
3.5.1.19金属软填料metallicsoftpacking软金属丝或箔编织或卷制而成的填料。3.5.2异型填料special-shapedpacking2一金属波纹片
结构特殊，安装时即形成初始密封，受介质压力后，按自紧密封原理而自动增强密封效果，达到自动密封的填料。
3.5.2.1唇型填料lip-typepacking型式多样（V、U、L、Y法兰型等》，结构的特殊性就是具有密封唇，密封环与内外配合面之间均为过盈配合，装入后就形成初始密封，受介质压力后，密封唇就向外张开并与相应的配合面接触，压力升高时，由于自紧密封的原理而自动密封的填料。3.5.2.2挤压型填料
squeeze-typepacking
JB/T6612-93
由具有较好变形复原性的高弹性材料制成，型式多样（O、T、X、方形和三角形），其结构之特殊性就是填料环的高度比其安装沟槽的深皮大，而内径又比与之相配的沟槽直径小，因面安装时即受预压缩而形成初始密封，受介质压力后，即向沟槽之一面挤紧增大接触压力而自动密封的填料（见图11）。图11挤压型填料密封示意
4结构
4.1静密封结构
4.1.1中、低压容器密封medium、lowpressurevesselseal工作压力小于或等于10MPa的压力容器的密封结构。4.1.1.1法兰连接密封flangejointseal法兰连接，密封件置于法兰配合面间，靠拧紧螺栓压紧密封件的密封结构。4.1.1.2平面法兰密封flatfaceflangeseal法兰配合面为平面的密封结构（见图12)。图12平面法兰密封
4.1.1.3凹凸面法兰密封male-femalefaceflangeseal法兰配合面为凹凸面的密封结构（见图13）。图13凹凸面法兰密封
4.1.1.4样槽面法兰密封tongue-grooveflangeseal法兰配合面为摔槽面的密封结构（见图14)。槽面法兰密封
JB/T6612-93
4.1.2高压容器密封highpressurevesselseal工作压力大于10MPa的压力容器的密封结构。4.1.2.1双锥环密封doubleconeseal密封环为双锥环，介质进入双锥环与顶盖的环形间隙后，使双锥环向外扩张产生自紧作用的密封结构（见图15）。
图15双锥环密封
1-螺母；2垫图；3-螺栓;4→平盖；5一双锥环；6一软金属垫片；7一简体端部4.1.2.2“B\形环密封B-ringseal螺栓连接，靠“B”形环的波峰和筒体端部与顶盖上相配之密封槽之间的过盈形成预紧，在介质压力作用下，\B\形环向外扩张产生径向自紧力的密封结构（见图16）。图16“B\形环密封
4.1.2.3C\形环密封C-ring seal密封环为“C”形环，靠卡箍上斜面的作用使“C\形环的高度（上下凸出部表面间距离）被压缩，因而获得密封力，介质压力作用后，又使上下凸出部向外扩张产生自紧力而提高密封力的密封结构（见图17)。
图17“C”形环密封
1-预盖;2-*C\形环:3-卡箍;4-简体端部4.1.2.4八角环密封octagonalringsealJB/T6612-93
螺栓连接，八角环靠螺的力预紧，并受介质压力的作用而自紧的密封结构（见图18)。
图18八角环密封
1-顶盖；2-螺母;3-垫圈；
4一螺栓;5一八角环6-简体端部
4.1.2.5椭圆环密封ovalringseal螺栓连接，椭圆环靠螺栓的力预紧，并受介质压力的作用而自紧的密封结构（见图19)。
图19椭圆环密封
1~顶盖：2-螺母：3-垫图
4--螺栓；5-捕圆环，6—简体部4.1.2.6伍德密封Wood'sseal
密封垫为弹性垫，在拉紧螺栓和牵制螺栓的调节下，通过顶盖与四合环的作用，使弹性压垫预紧，并在介质压力作用下，使浮动顶盖产生轴向自紧力的弹性垫轴向自紧密封结构（见图20)。432
图20伍德密封
1-顶盖：2一牵制螺栓；3螺母：4—率制环；5-四合环；6-拉紫螺检：7-压垫：8-筒体端部4.1.2.7卡扎里密封Casale'ssealJB/T6612-93
螺纹套筒连接，通用螺栓压紧压环，进而压紧三角垫的密封结构（见图21)。2
图21卡扎里密封
1-顶盖；2螺栓3-螺纹套筒；
4-压环；5一三角垫；6简体部
4.1.2.8楔形垫密封(N.E.C密封）wedge-typeseal塑性模形垫受螺栓的力而预紧，浮动顶盖受介质压力产生轴向自紧力的密封结构（见图22）。图22楔形垫密封
1-螺母；2-螺栓；3-压环；4-模形垫；5-顶盖；6-简体端部；7-削分卡环；8-顶起螺栓9-垫圆4.1.2.9三角垫密封triangularghsketseal螺栓连接，在介质压力下三角垫向外产生弯曲，其斜面与“V\形槽的两斜面贴合而自紧的密封结构（见图23）。
图23三角垫密封
1-项盖：2-螺栓：3-螺母；
4-垫医，5—三角垫，6-体端部
