ICS 71.100.20
备案号：53644--2016

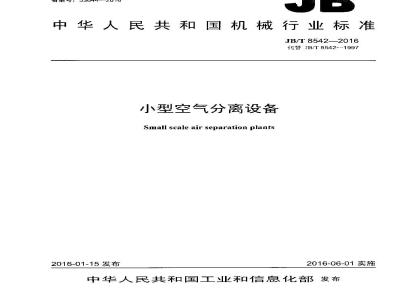

中华人民共和国机械行业标准
JB/T85422016
代替JB/T8542-.-1997
小型空气分离设备
Small scale air separation plants2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前片
规范性引用文件.
3产品分类
4技术要求.
设和使川条件
4.2空分设备性能参数
4.3空分设备技术要求.
5出厂检验和性能试验.
出厂检验.
成套空分设备性能试验条件.
仪器、仪表及精度.
5.4产品氧气、氮气的流量测量...产品氧气、氮气的纯度测量，
功率测量
单位氧电耗.
噪声测量
检验规测、
标志和标识
出厂文件
包装、运输和存
电源参数
空分设备基本性能参数
参数允许波动范围，
表4试验用仪器、仪表及精度
JB/T8542-2016
JB/T 8542--2016
本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T8542—1997《小型空气分离设备》，JB/T8542—1997相比.1：费技术变化如下：根据节能的要求和技术的发展，小型空气分离设备近年逐步潮汰了中H流程的产品，因此册除了产品分类中的中州流程，只保留低压流程：表2的参数是根据日前众多厂家实际运行的空分设备汇集采标经平均计算确的，它反映的不是最高水平，位是先逝水平；
将第5帝改为“出厂检验和性能试验”并增加了出厂检验的要求：将第7章改为“标志和标识”：
一增加了第8章“出严文件”
增加了第9章“包装、运输和存”本标推由中国机械下业联合会提出，本标准由企围体分离与液化设备标准化技术委员会（SAC/TC504）归口I。本标准起草单位：杭州杭氧低温液化设备有限公司、浙江人学。本标准主要起草人：邢清生、郭润广、黄敏作、支绍华、金滔、汤珂、斯航军。本标推所代替标准的历次版本发布情况为：-ZB J76 015.1—1889;Z.B J176 015.2—1989:-JB/T 8542—1997。
TYKAONiKAca
1范围
小型空气分离设备
JB/T8542—2016
本标准规楚了小型空气分离设备的产品分类、技术要求，出厂检验、性能试验，检验规则、标志利标识，出厂文件、包装，运输和此存的基本要求。木标准未做规定要求的应符合行业及国家现行有关标准、规范的规定。
本标准适用于氧气产量小于1000㎡/h，以低温法分离空气制取氧、氮气体或氟气及少量波体产品的空气分离设备（以下简称空分设备）。本标准不适用丁仪生产液氧、液氮及纯氮产品的空分设备。注1本标准中的注为表，圳：“（）”为绝对力。注2：本标准中（体产望均为标准状态下的体量，即0℃，101.325kPa（A）状态下的体量。2规范性引用文件
下列文件对下本件的应用是必不可少的，凡是注日期的用文件，仅注日期的版木用」本文件凡是不注H期的引川文件，其最新版本（包括所有的修改单）适川本文件。GB150（所有部分）压力容器
GB/汀191包装储运图示标志
GB/2624（所有部分）用安装在圆形截面管道4的差压装置测量满管流体流量GB/T2888风机和罗淡鼓风机噪声测量方法GB/T 3863
工业氧
GB/T4830
GB/T4980
GB/T 5831
工业白动化仪表气源压力范围和质量容积式压缩机噪声的测定
气体中微量氧的测定比色法
GB6388运输包装收发货标志
GB/T13306标牌
GB/T13384机也产品包装通用技术条件制冷设备、空气分离设备安装.［程施及验收规范GB50274
HG/T 2690
JB/T 1035
JB/T2549
13X分子缔
铜制空气分离设备制造技术规范铝制空气分离设备制造技术舰范JB/T6896
空气分离设备农面清洁度
空气分离设备用污性氧化铝验收技术条件JB/T 8058
JC/T 10201
低温装置绝热用膨胀珍珠者
TSGR0004固定式力容器安企技术监察规程3产品分类
分设备产出按工艺流程分为四类：TYKAONiKAca
JB/T8542—2016
a）全低乐正流膨胀流程（简称流程【），流程特点：分子筛纳化，牢气膨胀，膨胀机不增压，低压氧氮产品出冷箱。
b）企低返流膨胀流程（简称流程II）。流程特点：分了筛纯化，返流气休膨服，膨胀机不增限，低压氧氮产品出冷箱。
c）带增小透平膨机个低压流程（简称“流程I\）。流程特点：分了筛纯化，增压空气膨张，低压氧氨产品山冷箱。
d）全低报正流隧账流程带部分（或全部）内缩产品（简称“流程V”）。流程特点：分广筛纯化空膨帐，膨帐机不增压，部分（或部）氧产品内兆缩。4技术要求
设计和使用条件
4.1.1大气设计条件：
a）人气压力：0.098MPa（A)：
b）温度：30℃；
c）相对湿度：75%
4.1.2原料字气：
a）机械杂质：≤30mg/m；
b）CO≤400×10-6（体积分数);c）CH,≤1X10-（体积分数）：
d）,Hg≤30×10（体积分数）www.bzxz.net
4.1.3冷却水：
a）逊水温度：≤32℃：
b）水压力：≥0.2MPa:
c）酸碱度（pH值)：7～8
d）忍浮物含量：≤100mg/l.：
e）总硬度（以CacO,讨-)：320mg/L：f)水折系数：0.00026m2-K/W~0.00043m2·K/W，4.1.4仪表空气中汕、尘含量按GB/T4830的规定，其余按下列婆求：a）露点：≤-40℃：
b）仪表前最小压力：三0.4MPa。4.1.5电源为交流电，源参数按表1的规定。表1电源参数
电压允差
频率允差
，使川条件与「述要求本符或需行增加项日时，中月广提出，经双方协商在个间予以规，4.1.6
KAoNiKAca
4.2空分设备性能参数
空分设备基本性能参数按表2的规定。表2
氧气产量
鼠气纯度
（体积分数）
空分设备基本性能参数
氮气纯度（氧舍量）
（体积分数）
1--[00
～100
1 ~-100
注1：单位氧电耗不包括公用工程及氧压机小氧心耗的值。注2：运转周期指分馏塔两次人Ⅲ温之间的间隔划，学位氧电耗k-h/ml
流程形式
注3：流程V由于内示缩产品占总量比例不间，无法给出单位氧也数。JB/T8542-2016
运转周期
4.2.2小型空分设备按氧气产量（m/h）推荐采用80、170、350、500、800系列。供游双方按小型牢分设备产品系列或用户要求签计合同（或技术协议），规定小型究分设备产品使用的1程条件、性能试验方法等，供方应保证小型空分设备产品符合合同（或技术协议）要求。4.2.3纯度不得低下设计值或合同姚定值。4.2.4分馏塔操作位置处的噪声值不得高于85dB(A)。4.2.5设备启动时问不得大了36h。4.3空分设备技术要求
4.3.1空分设备的设让、制造、安装及调试应符合国家现行有关法律，法期和制性标准的规定4.3.2究分设备应符合本标推的规定，并按经规定程序批准的图样和技术文件造。4.3.3牢分设备应符合JB/T1035、JB/T2549的规定，床力容器和安全阀还应符合TSGR0004、GB150（所有部分）及其他有关标准的姚定，4.3.4空分设备用活性氧化铝、分子筛的性能指标应符合JB/T8058、HG/T2690及其他有关标准的规定，并保证牢分设备的运转周期。牢分设备官按子单元系统！内装成装块后整体出厂。4.3.5
空分设备用膨胀珍珠岩成符合JC/T1020的规定。空分设备表面清洁度应符合JB/T6896\的规定。与氧接触的岑件禁用可燃性材料，并应安企悦脂。空分设备表面油漆应美观，漆膜应中固耐久。空分设备的安装1程施1及验收应符合GB50274利制造厂有关安装技术要求的规定。4.3.10
安装」室外的空分设备，必须设置避雷装置，应满足防湿防锈的要求，4.3.1t
机器设备的操作、机修打和仪表1必须熟悉机器和设备的结构和操作，须经培训考试合格才能上岗
4.3.13制造厂应提供备件（易损件）【年或按合同规定执行。3
TYKAONiKAca
JB/T8542—2016
5出厂检验和性能试验
5.1出广检验
5.1.1配套的压力容器必须符合TSGR0004的规定，提供柯应的质带证明文件。5.1.2配态机器必须按相应部机的产品标准或技术文件和图样在厂内试车合格，如受条件限制必须在现场检验时，应在技术协议中注明。5.1.3所有外购、外配件，如电动机、压缩机、电控设备、泵、阀门、仪表及其他部机等，均须有制造厂合格证明书、安装使用说明书以及其他必要的技术资料，如流程图、总图、基础图等。5.1.4分子筛和活性氧化斜经制造厂检验合格后，提供合格证明书。空分设备供应商可抽检，送具有国家检测资质的第方复验，达到技术协议要求督为合格。5.2成套空分设备性能试验条件
5.2.1性能试验之前，单元机器和设备应按相应机心产品标准或技术文件检验合格5.2.2性能试验必须在1况稳定后逊行，连续测定时问为241或按技术协议的规定，每小时记录一次，取平均值。
5.2.3性能试验期间所测数据在表3所列参数允许波动范围内可不进行修正。表3参数允许波动范围
烫作点参数
电源频率
允许波动范脚%
5.2.4由客观条件限制，试验.下况偏离本标准规定或设计1况时，测试结集应逃行换算。5.2.5：当间型号样机已按木标准通过型式检验时，可接以下要求进行简化性能试验：a）制造厂内前以不成您试车，仅在牢分设备试车台位测定分馏塔出塔的产品产量利纯度，测试时向为连续稳建运行8h
b）试验时操作点参数波动范围按表3的规定，5.3仪器、仪表及精度
5.3.1试验用仪器、仪表及精度按表4的规定。表4试验用仪器、仪表及精度
测量参量
仪器、仪表名秘
铂电阻温度计Pt00
其他温计
正力计
;形旁压计
经补偿州校验［±（0.15℃-0.0024r），分度值不人10.5℃
实际温度门
满度值的±1.5%，分度值为10Pa~-40Pa：连接管内径含6mm±66.6 Pa
TYKAONiKAca
成分分析
表4试验用仪器、仪表及精度（续）仪器、仪表名称
英压变送器
电流表
电压表
配特表
乱分析仪
微虽鼠分析仪
声级仪
测振仪
分度值为0.05%（体积分数）
JB/T 8542---2016
分度值为0.2×10°（体积分数）分度值1dB(A)
5.3.2当因条件限制无法应用表4所列精度的仪表时，可以使用制造厂提供的工业用仪表，其精度应经计量部门校准合格：
5.4产品氧气、氮气的流量测量
5.4.1流量测最应与纯度测量同步进行，测量前应检查所有计器管的管接头，不应有任何泄漏或堵塞。5.4.2流量测量装置的安装和使用按GB/T2624（所有部分）的规定。节流装置的孔板，般采用标准孔板，安装在品出分馏塔的管道.1.。5.4.3十燥产品氧气、氮气的流案可按公式（1）修正，如已经过仪表（温度、压力）自动修正，则无需再避行修正，
式中：
V--让算后的气体流量，单位为立方米每小时（m\/h);测试时二次仪表的流常读数，单位为立方米每小时（m/h）；.I.作状态下孔板前气体压力，单为兆帕［MPa（A]；T
设计.I况下孔板前气体温度，单位为开（K）；设让.L况下孔板前气体压力：单位为兆帕【MPa（A）]工作状态下孔板前气体滤度，单位为开（K）。5.4.4用液体泵充灌氧气、氮气产品的流量应用称要法测带，其流量按公式（2）换算，p
式中：
V一一算后的气体流量，单位为立方米每小时（m）：气体产品的质流量，单位为干克每小时（ky/h)0
气体产品在0C、0.101325MPa状态下的密度，单位为于克每立方米（kg/m）5.4.5“大气条件与设计条件不符时，气体量按公（3）换算。v(i-p)T
(p'-@p)
式中：
换算至设计条下的气体流量，单位为立方米每小时（m/）：一计算后的（体流量，单位为立方米每小时（m/h）：(1)
TYKAONiKAca
JB/T8542—2016
-设计大气账，单位为兆帕［MPa（A设让大气条件下的机对漩度，%
设计条件下饱和水蒸汽分I，单位为兆[MPa（A)]：Pyl
实际工竹时人气温度，单位为元（K）：p
实际1作时大气压，单位为兆帕「MPa（A)l实际1作时大气相对混度，%；
实际1.作条件下饱利水蒸汽分压，单位为兆帕［MPa（A）]；设计大气温度，单位为开（K)。5.5产品氧气、氮气的纯度测量
5.5.1分析气体的取样点应分别在氧气，氮气出分馏塔的管道1：5.5.2氰气纯度的测量按GB/T3863的规定进行或采用经标准校验过的分析仪表进行。5.5.3氮气中氧含量的测量按GB/T5831的规定进行或采用经标准（校验过的分析仪表行。当发生非议时，按GB/T5831规定的测定结果仰裁。5.6功率测量
5.6.1功率消耗根据电动机输入功率和11动机效率进行计算。5.6.2中动机输入有功功率在电动机接线端用二瓦特法或三瓦特法测量，或按公式（4）计算。N=-3lUcos@/1000.
式中：
-也动机输入有功功率，单位为-F瓦（kW)：-输入电流，单位为安（A)：
输入中压，单位为伏（V)：
功率因数。
5.6.3压缩机功率按公式（5）计算。N -Nn.
武中：
Nk—缩机输入功率，单位为T瓦（kW)：N
一电动机输入有功功率，单位为千瓦（kW)：电动机效率（由电动机生产厂家提供），%：(4)
5.6.4纯化器电加热器消耗功率采川二瓦特法测量，测量工作应在电加热器工作时问段逃行。电加热器消耗功率接公式（6）计算。N. =Nt/T:
-加热器消耗功率，单位为千瓦（kw）：N
一电加热器实测功率，单位为千瓦（kw)；N
-电加器在纯化器1.作周期内的有效工作时问，单拉为小时（h）；T-—纯化器.1作周期，单位为小时（h）。5.7单位氧电耗
5.7.1单位载电耗按公式（7）计算。6
KAOMiKAca
武中：
JB/T8542--2016
单位氧电耗，单位为7配小时每立方米（kW·h/m\），成套设备总能耗（包括空气长缩机能耗、空气预冷机纽能耗、空气纯化系统能耗等），单位为于瓦（kw)；
每小时生产的各种品折算成气氧体积（折成标准状态）后的总和，单位为立方米每小时(m\/h)。
5.7.2成套设备总助率按公式（8）计算。式中
Zn - nk +ni+N, +N, + Nh
成套设备总功率，单位为干瓦（kW）：空气压缩机输入功率，单位为千瓦（kW）：预冷机功率，单位为千瓦（kW)；加热器消耗的功率，单位为千瓦（kw)(8)
空气缩机利膨胀机油泵的电动机及仪表空气压缩机消耗的功率，单位为下瓦（KW）-液氧泵消耗的功率（若有)，单位为T瓦（kW)：5.7.3每小时生产的产品折算成气氧体积的总和，按公式（9）计算。式中：
Zyo, =VGo, +34
空分设备每小时产的产品折算成气氧体积的总和，单位为立方米每小时（mA）；空分设备单位时间内准产的气氧量（折成标准状念），单位为立方米每小时（m/h），(9)
空分设备单位时间内生产的液氧、液氮和液氟的总和（折算成标准状态），单位为立方每小吋（m/h）。
5.8噪声测量
5.8.1空分设备单元机组噪声值应符合有关标准的规定。5.8.2容积式/K缩机噪声测量按GB/T4980的规定，透平式报缩机按GB/T2888的规定。5.8.3放空消声器的噪声测定参照GR/T2888的规定。5.8.4测定时应包括辅机噪声。
6检验规则
6.1空分设备及红成该设备的所有配套机组，须经制造厂质鼠检验部门按有关标准检验合格，并附有品合恪证届方可出」。
6.2空分设备的检验分常规检验和型式检验：a）空分设备常规检验项目包括下列内容：1）氧气、氮气产量的测量：
2）氰气、氮气纯度的测带：
3）产品成套性及出厂技术文件完整性的检验。b）空分设备型武检验项目包括下列内容：JB/T8542—2016
1）带规检验项目 ;
2）噪山测量：
3）氧（、氮气压力的测量：
4）单位氧电耗的测量。
6.3检验项日的检验方法按本标准试验方法的规定。6.4空分设备的检验-般应在用户现场进行，必要时亦间在制造厂进行。6.5空分设备翌有下列情形时，应进行型式检验：a）新产品试制鉴定；
b）结构、材料、工艺有较人改变，川能响产品性能c）产品长期停产，恢复生产；
d）常规检验结果与.1-次型式检验结果有较人差异；）上级产品质量监督机构提出进行型式检验的要求。6.6判定规则：
a）空分设备的各检验项目的指标符合本标准和产品图样的规定，则该项H为合格：b）空分设备的各检测项H和配套机组全部合格，则该产品为格：c）究分设备配套机组有不合格，应对不合格的机纠行修复或更换7标志和标识
7.1空分设备应有分溜塔冷箱明显位.置固定产品铭牌，铭牌的尺寸和技术要求应符合（GB/T13306的规。
空分设备铬弹包拆下列内容：
a）企业名称；
b）蔽标；
心）空分设备型号及名称：
d）1要性能参数：
e）产品编号：
f）制造H期
7.3包装箱的运输包装收发标志应符合GB6388的规定。7.4包装箱的储运图示标志应符个GB/T191的规定。7.5内部充氮保护的设备应在龈H的部位标识“内充氮气，谊防案息”。8　出厂文件
8.1空分设备出！时应附带下列技术文件和图样：a）产品合格证：
b）产品说明书：
c）流程图；
d）各单光机组总图或外形图：
e）产品质量证明书、峻1图；
f）备件明纽表：
g）装箱清：
）食同婴求提供的其他文利图样，8
8.2产品说明书至少险包括的内容：a）产品型号以及上要技术性能指标：b）使用说明（包：注意事项）；c）安装说明；
d）安全保护装霄说明及注意事项：e）突发事件时的应急措施。
8.3产品质量证明书应包括的内寄：α）技术特性表：
b）主要受压元件材质证明书；
c）外观及尺寸检验报告；
d）无损检测报告；
e）压力试验报告：
f）清洁度检验报告（需要时）
8.4随机文件和图样装在防潮的包装袋内，国定于箱内指定位置：9包装、运输和贮存
9.1包装
JB/T8542—2016
空分设备根据配套机纽的不同结构，可而箱装、蔽装或裸装，也可根据用户妻求装成撬装9.1.1
包装籍的投计做符合运输的自关规楚9.1.3空分设备应按GB/T13384的规定包装，并按装箱单的编号、项目名称和件数进行装箱。9.2运输
9.2.1牢分设备在运输中应避免碰撞与挤压，裸装的错制容器的氮封表应用支架保护，9.2.2牢气设备应避免与腐蚀性介质或物品混运。9.3贮存
9.3.1空分设备应存放在库房或有遮盖的场所内，并应离地，场地应干燥、通风。9.3.2学分设备存放超过规楚的防锈期时，应重新进行防诱处理。9
