JB∕T 10212-2016 空调用直动式电子膨胀阀
JB∕T10212-2016
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS27.200
备案号：55144—2016

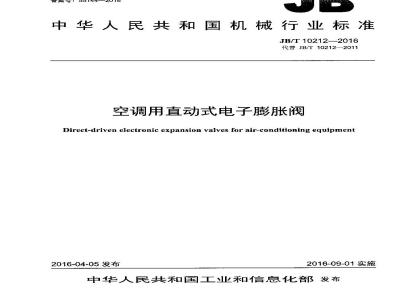

中华人民共和国机械行业标准
JB/T 102122016
代替JB/T10212—2011
空调用直动式电子膨胀阀
Direct-driven electronic expansion valves for air-conditioning equipment2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布前．
规范性引用文件
术语和定义
4型号与基本参数.
4.1型号.
4.2连接管尺寸参数.
4.3使用条件
4.4名义容量测试工况..
5要求，
一般要求，
5.3F阀脉冲..
5.4空气流量特性..
5.5泄漏量..
最大动作压差，
逆向开阀压差
线圈温度
耐低温，
耐高温，
耐温度变化.
耐振动
耐腐蚀，
关闭止动器耐久性
d+dhd+
液压强度
破坏强度
耐疲荠性
绝缘电阻.
电气强度
耐脉冲电压
5.24恒定湿热。
装配强度，
5.26名义容鼠
6试验方法
6.1环境和测最设备要求
............
JB/T 10212—2016
JB/T 10212—2016
6.2试验
7检验规则.
7.1检验分类
7.2抽样与判别.
8标志、包装、运输和贮存
8.1标志..
8.2包装、运输和贮存，
附录A（资料性附录）
A.1型号表示方法
A.2连接管尺寸参数，
附录B（资料性附录）
B.1测定装置
B.2测点位置和要求
B.3测定程序...
膨胀阅的型号表示方法与进出口连接管尺寸参数膨胀阀名义容量测定方法
B.4膨胀阀名义容量的计算
B.5推荐名义容量表
附录C（资料性附录）
型式检验项日试样分组、编号及试验顺序图1开阀脉冲试验装置，
图2最大动作压差试验装置
图3逆向开阀压差试验装置
图4气密性水检漏试验装置.
图5气密性氨检漏试验装置。
图6寿命试验装置
图7液压强度试验装置
名义容量测定装置
开度-制冷量曲线示例
开度-制冷剂质景流量出线示例..最高工作压力，
泄瀛量，
最大动作压差
逆向开阀压差
试验压力．
线圈温度
表7仪器仪表准确度要求.．
表8出！检验项目和要求.
膨胀阀进出连接管尺参数
膨胀阀名义容量表
inrEirannrrttttdeat
表C.1型检验项H试样分组、编号及试验顺序++t1E+
YKAoNiKAca
本标准按照GB/T1.1—2009给出的规则起草JB/T10212—2016
本标准代替JB/T102122011《制冷空调用直动式电子膨胀阀》，与JB/T10212—2011相比主要技术变化下：
第1章中，增加了适月制冷剂R32、R290。第3章中，增加了3.6“名义容量”的定义。第4章，表1增加了制冷剂R32、R290的关要求：增加了4.4“名义容量测试工税况”-第5章中，5.5“泄漏量”增加了2.4规格以下多联机室内机泄漏量要求：表3、表4、表5增加了R32、R290制冷剂系统的相关要求；增加5.25“装配强度”、5.26“名义容量”。第6章中，表7做了更新，包括表的名称以及增加了扭矩拔手、拉力测试仪的准确度等级要求；增加6.2.25“装配强度”、6.2.26“名义容量”第7章中，原表9（型式检验项目试样分组、编号及试验顺序）调整为资料性附录C，同时增加了装配强度、名义容量项目及其试验顺序，并调整了分组及编号表示方法。-附录A中，型号表示方法中增加了R32、R290制冷剂代号。-增加了附录B“膨胀阀名义容量測定方法\本标准由中国机械工业联合会提出。本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。本标准负责起草单位：渐江三花股份有限公司、浙江盾安人工环境股份有限公司、合肥通用机械研究院、上海俊乐制冷自控原件有限公司。本标准参加起草单位：丹佛斯（天津）有限公司。木标准主要起草人：陈雨忠、单宇宽、王汝金、安金改、许国华、谢鸿策、张人俊。本标准所代替标准的历次版本发布情况为：-JB/T10212—2000、JB/T 10212—2011.TYKAONiKAca
1范围
空调用直动式电子膨胀阀
JB/T10212—2016
本标准规定了空调用直动式电子膨胀阀（以下简称膨胀阀）的术语和定义、型号与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于额定电压不大于DC36V，以R22、R407C、R410A，R32、R290为制冷剂，阀门径不大于8mm的空调用直动式电子膨胀阀。使用其他制冷剂的膨胀阀可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用」本文件。凡是不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GBT2423.1电I.电了产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电.T电了产品环境试验第2部分：试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.17电工电·广产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2423.22，电丁电了产品环境试验第2部分；试验方法试验N：温度变化GB/T2828.1计数抽样检验程序第1部分：按接收质最限（AQL）检索的逐批检验抽样计划IB/T4330制冷利究调设备噪声的测定3术语和定义
下刻术语和定支适用于本文件。3.1
电子膨胀阀electronicexpansionvalve通过控制步逃电动机的运转，从而改变阀口的流通面积，实现制冷系统制冷剂流量调节的执行器件。3.2
直动式电子膨胀阀direct-drivenelectronicexpansionvalvo利用步进电动机旋转，由电动机转子直接驱动阀针，改变阀口流通面积的膨胀阀。3.3
泄漏量valveleakage
在规定的试验条件下，膨胀阀关闭时，试验介质通过阀口密封副的流量。3.4
空气流量特性air low characteristic流过膨胀阀的流量与输入步进电动机线圈的脉冲数之关系。KAOMIKAca
JB/T10212—2016
名义容量nominalcapacity
在规定的浏试工况条件下，膨胀阀处调节制冷剂流量的最大开度时，流过膨胀阀的制冷剂质量流量，和蒸发温度下饱和蒸汽恰值与膨胀阀入！1处液体值之差的乘积。4型号与基本参数
4.1型号
膨胀阀的型号表示方法参见A,1。4.2连接管尺寸参数
膨胀阈的连接管尺寸参A.2。
4.3使用条件
4.3.1膨胀阀适用的环境温度为：30℃~60℃（通电率50%以下）。4.3.2膨胀阀适用的流体温度为：30℃～70℃（通电率50%以下）。4.3.3膨胀阀适川的环境湿度为：95%RH以下。4.3.4膨胀阀:常工作时，最高工作压力应不超过表1的规定。表1最高工作压力
制冷剂
最商工作压力
R22、R290*
单为兆帕
当使用R290制冷剂时，膨胀阀应根据使用场合确定防爆要求，并按经规定程序批准的图样及技术文件制造，特殊品按供需双方的协议规定。4.3.5制冷剂流动方向：正反皆可。4.3.6额定电压不人于DC36V，优先电为DC12V、DC24V，波形为矩形方波，脉冲频率按图样或供需双方的协议规定。
4.3.7当电压在额定电压的90%～110%范围内波动时，膨账张阀应能正常工作。4.4名义容量测试工况
冷凝温度为38℃，进入膨胀阀的液体制冷剂温度为34℃，蒸发温度为5℃，特殊品按图样或供需双方的协议规定。
5要求
5.1一般要求
膨胀阀应符合本标准的规定，并按经规定程序批雅的图样及技术文性件制造。5.2外观
膨账阀表面不应有影响使用的碰伤、变形等缺陷，标惠正确、清晰。KAONiKAca
5.3开阀脉冲
膨胀阀开阀脉冲按图样或供需双方的协议规定，5.4空气流量特性
膨胀阀流最特性册线的形状利数值按图样或供需双方的协设规定。5.5泄漏量
膨胀阀阀口洲漏量应按表2的规定。表2泄漏量
阀口通径
泄漏量
mL/min
≤300（多联机室内机场合）
注：不带关闭功能产品踪外。
最大动作压差
>2.4 ～≤3.2
JB/T10212—2016
>3.2~≤8
膨胀阀在90%的额定电压，规定的励磁方式，励磁球度等条件下，能可靠动作的最大动作压差应符合表3的规定。特殊品按图样或供需双方的协议规定。表3最大动作压差
制冷剂
最大动作
差MPa
阀1.1通径≤2.4mm
阀口通径>2.4mm~≤8mm
逆向开阀压差
R22/R290
膨胀阀的逆向开阀压差应符合表4的规定。R407C
表4逆向开阀压差
制冷剂
逆向开阅压差
阅口通径≤2.4mm
口通径>2.4 mm~≤3.2 mm
R22/R290
R410A/R32
不带关闭功能的特殊品以及阀口通径大于32mm 规格的按图样或供露双方的协议规定。5.8气密性
膨胀阀阀体在表5规定的气体压力下，放入水中1min，表面应无气泡逸出。表5试验压力
彻冷剂
试验压力
R22/R290
采用氢检时，在表5规定的试验力下，阀体泄漏率应不人于2.83ga。单位为兆帕
采用1.1倍表5规定的气压检验后，允许降低氢懿试验压力，但氮检试验压力不得小于1.0MPa，3
KAOiKAca
JB/T10212--2016
且泄漏率需做等效转换。
5.9噪声
采用半消音测试方式，膨胀阀运行噪市不应大于60dB（A），止动噪声不应大于70dB（A）。5.10线圈温度
膨涨阀在规定的试验方法下，线圈温度不应大于表6的规定值。表6线圈温度
绝缘等级
线圈温度
5.11耐低温
膨胀阀经耐低温试验，应符合5.4、5.5、5.6、5.8、5.21、5.22的要求5.12耐高温
膨胀阅经耐高温试验后，应符合5.4、5.5、5.6、5.8、5.21、5.22的要求。5.13耐温度变化
膨胀潮在耐温度变化试验后，应符合5.4、5.5、5.6、5.8、5.21、5.22的要求。5.14耐振动
单位为摄氏度
≤155
膨胀阀经耐振动试验后，应能止常工作，零部件应无松动，并符合5.4、5.6、5.8、5.21、5.22的要求。
5.15耐腐蚀
膨胀阀经耐腐蚀试验后，应符合5.8、5.21、5.22的要求。5.16寿命
膨胀阀经开闭循环试验后，应能正常工作，并满足5.4、5.6、5.8、5.21、5.22的要求，其泄漏量不应大于表2规定值的2倍。
5.17关闭止动器耐久性
经5万次企闭动作试验底，膨胀阀应能止常T作，并符合5.6的要求。5.18液压强度
膨胀阀经液压强度试验后，阀体不得有外部渗漏及异常变形。5.19破坏强度
膨胀阀经破坏强度试验后，阀体不得有开裂和破损现象。5.20耐疲劳性
膨胀阀阈体经疲劳试验后，应符合5.8的要求，4
KAONiKAca
5.21绝缘电阻
膨胀阀线圈引线与阀体间的绝缘电阻不应小于100M2。5.22电气强度
膨胀阀经电气强度试验时，应无击穿或闪络现象（整定漏电流5mA）。5.23耐脉冲电压
膨胀阀经耐脉冲电压试验屑，应符合5.21和5.22的要求。5.24恒定湿热
膨胀阀经恒定湿热试验后，应符合5.21和5.22的要求，5.25装配强度
JB/T 10212—2016
阀体和线圈组装后，线圈相对阀体的转矩应不小于0.4N·m，线圈相对阀体的轴向拔出力应不小于 50 N。下载标准就来标准下载网
5.26名义容量
膨胀阀生产厂应规定膨胀阀名义容量，在名义容量测试工况下的实测容量，应不小于规定值的90%。6试验方法
环境和测量设备要求
6.1.1 环境条件
膨胀搁试验环境条件应符合如下姚定：温度：23℃±5℃：
-气压：86kPa～106kPa;
湿度：不人于85%RH。
6.1.2仪器仪表准确度要求
各项测量设备的仪器仪表准确度应符合表7的规定，仪器仪表应在合格状态下使川表7仪器仪表准确度要求
温度测量仪表
力测量仪表
流量测量仪表
气密性试验测量仪
电压测革仪表
电压测量仪表（线圈驱动屯压）电阻溉试仪表
准确度/等级要求
±1℃
测量下力的±1.0%
测量流量的±3.0%
最低可检测漏率<1×10°mbar·L/s测鼠示值的上5.0%
测量示值的+1.0%
线翻电阻测氧示值的+0.2%
绝缘电阻测量示值的±5.0%
KAONiKAca
JB/T10212—2016
噪声测量仪
拉力滩试仪
时间测量仪表
游标卡尺
扭矩扳手
压差计
6.2试验
形状和尺寸检查
表7仪器仪表准确度要求（续）
用游标卡尺和专量具进行检查，膨胀阀应符合5.1的要求。6.2.2
外观检查
用目测法检查，膨胀阀应符合5.2的要求。6.2.3开阀脉冲试验
膨胀阀开钢脉冲试验按如下姚定：准确度/等级要求
测量时间的±1.0%
不低于3.0级
将被测膨胀阀按图1连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接：
说明：
2—截止阀：
减压阅：
压力表：
5、7—--电磁阀：
6——被测膨胀阀：
8——流量计。
图1开阀脉冲试验装置
设定驱动电源：额定电压，规定的励磁方式、励磁速度。-操作驱动电源将膨胀阀设定在全闭状态：并启截i阀2，调整减压阀3使压力表4的指示压力显示为1.0MPa开启电磁阀5，使膨胀阀阀体通入压力为1.0 MPa的气体。按图样规定的励磁顺序，操作驱动电源将膨胀阀以一个脉冲为单位开启，直到出口端流出现突变的拐点，此时相应所输入的脉冲数就是开阀脉冲数。不带关闭功能的特殊规格产品流量以突然增大的拐点作为判定要求。开阀脉冲数应符合5.3的要求。6.2.4空气流量特性试验
膨胀阀流量试验按如下规定：
JB/T10212—2016
-将被测膨胀阀按图1连接，测试用气体采用下燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接：
设定驱动电源：额定电压，规定的励磁方式、励磁速度；操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入规定脉冲，将膨胀阀开启：
开启截止阀2、电磁阀5，调整减K阀3使压力表4的指示东力.上升为0.1MPa：在出口端测定气体流量值，应符合5.4的要求。6.2.5泄漏童试验
膨胀搁泄漏量试验按如下规定：将膨胀阀按图1连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接：设定驱动电源：额定电压，规定的励磁方式、励磁速度；操作驱动电源将膨胀阀设定在全闭状态；开片截止阀2，调整减压阀3、使压力表4的指示压力显示为1.0MPa：开启电磁阀5，使膨胀阀阀体通入所力为1.0MPa的气体：在山口端测定气体洲量，应符合5.5要求。6.2.6最大动作压差试验
膨胀阀最大动作压差试验按如下规定：将被测膨胀阀按图2连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接；
说明：
1、7-
2、8-
3、9-
气源：
截止阔：
减压阙：
10-—储气筒：
4、 11-
一力表：
5、6、12-
—电磁阀：
单向阀：
被测膨胀阀。
图2最大动作压差试验装置
设定驱动电源：额定电压，规定的励磁方式、励磁速度：13
操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入300脉冲将膨胀阀开底；
JB/T 10212—2016
一开启截止阀8、电磁阀6、12，调整减压阀9使压力表11的指示JK力上升为0.1MPa；-在膨胀阀山口端测定气体流量值9：关闭截止阀8和电磁阀6、12；
操作驱动电源将膨胀阀关闭到全闭状态，确定原点：开启截止阀2和电磁阀5、6，调整减压阀3使压力表4的指示压力上升为表3规定的最大动作压差：
设定驱动电源：90%额定电压，规定的励磁方式、励磁速度，再按开启励磁顺序输入300脉冲将膨胀阀开启：
关闭截止阀2和电磁阀5、6，再开启截止阀8和电磁阀6、12，调整减压阀9使压力表11的指示压力上升为0.1MPa:
-在膨胀阀出口端测定气体流量值Q2:-比较气休体流量2,和22（2-9,)/21变化在±5%以内。6.2.7逆向开阀压差试验
膨胀阀逆向开阀压差试验按如下规延：将被测膨胀阀按阁3连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按阁样规定与驱动电源连接：
说明：
汽源：
正辆：
诚压彻：
-压方表：
5、7-
电磁阀
被测膨胀阀：
流量计。
图3逆向开阀压差试验装置
设定驱动电源：额定电玉，规定的励磁方式、励磁速度：操作驱动电源将膨胀阀设定在全闭状态：开片截止阀2，调整减压阀3使压力表4的指示正力由0 MPa开始渐渐上升，卢到出口端流量出现突变的拐点，此时压力表4显示的压力就是逆向并压差：.逆向开阀压差应符合5.7的要求不带关闭功能的特殊品以及阀「「通径人丁3.2mm的规格按阁样或供需双方的协议规定。6.2.8气密性试验
6.2.8.1水检漏试验按如下规定：设定驱动电源：额定电，规定的励磁方式，励磁速度；8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
