JB∕T 12594-2016 湿式电除尘器 灰水循环利用装置
JB∕T12594-2016
标准压缩包解压密码：www.bzxz.net

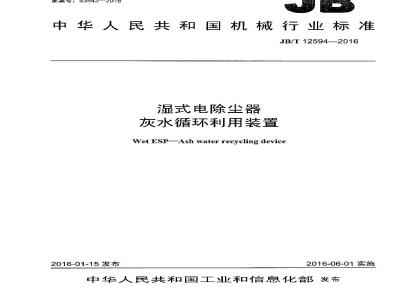

标准图片预览
标准内容
1CS 13.020.40
备案号：53542—2016
中华人民共和国机械行业标准
JB/T12594—2016
湿式电除尘器
灰水循环利用装置
Wet ESP-Ash water recycling device2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前商
规范性引文件
3术评和定义
4基本参数及结构组成
4.1基本参数.
4.2结构组成
5技术要求.
5.1基术要求
5.2性能要求
6试验方法
6.1管道焊缝检测、压力试验，管道吹扫与清洗6.2煤油渗漏试验，
7检验规则.
7.1检验分类
7.2安装检验.
7.3型式检验
8包装、运输和贮存
8.1包装，
运输和购荐
图 1 工艺流程图
JB/T12594--2016
JB/T125942016
本标准按照GB/T1.1--2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CM正/TC7）归。本标准起草单位：福霆龙净环保股份有限公司、清华大学、中机生产力促进中心、浙江菲达环保科技股份有限公司、上海电力股份有限公司。本标准主要起草人：郑岩峰、罗如生、林国鑫、李水清、韩璐遥、哪建国、沈皓、林潮、黄建华、钟德楠、李岚。wwW.bzxz.Net
本标准为首次发布。
1范围
湿式电除尘器
灰水循环利用装置
JB/I12594—2016
本标准规定了湿式电除尘器灰水循环利用装置的术语和定义、基本参数及结构组成、技术要求、试验方法、检验规则、包装、运输和些存。本标准适用了燃煤锅炉湿法脱硫后的烟气治埋用的湿式电除尘器，其他密炉的烟气治理用的混式电除尘器可参照执行。
2规范性引用文件
下列文件对小本文件的应用是必不可少的。凡是注H期的引川文件，仅注H期的版本适用于本文件，凡是不注日期的别用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4053（所有部分）周定式钢梯及平台安全要求GB4272设备及管道绝热技术通则GB 50019工业建筑供暖通风与空气调节设计规范GB50184工业金属管道工程施工质量验收规范GB50235T业金属管道T程施T规范GB50236现场设备、T业管道焊接T程施T规范HGT20570（所有部分）工艺系统工程设计规定NB/T47003.1钢制焊接常压容器
JB/T5908电除尘器1要件抽样检验及包装运输贮存规范JB/T11638湿式电除尘器
3术语和定义
下列术语和定义适用于本文件。3.1
ash water recycling device for wet EsP湿式电除尘器灰水循环利用装置为湿式电除尘器喷淋冲洗系统提供可循环利用且满足水质要求的喷淋水的给排水装置。3.2
喷淋冲洗系统sprayirrigationsystem为凝式电除尘器极板上水膜成型及阴极、气流均布板等冲洗提供雾化喷淋水的管路系统。3.3
water supply system
补给水系统
为湿式电除尘器喷淋冲洗系统提供喷淋原水的给水系统，原水一般用手末端极板喷淋及阴极、气流均布板渐洗等，同时述为系统提供补充给水以确保系统水华衡。1
JB/T12594—2016
循环水系统water circulation system为湿式电除尘器喷淋冲洗系统提供喷淋循环水的给水系统。3.5
灰水分离系统ash water scparatiou system对湿式电除尘器收集下来的灰水进行灰水分离的过滤系统，3.6
加碱中和系统alkalineneutralizationsystcm对湿式电除尘器收集下来的灰水定量注入液碱使其pH值达到预期的近中性值的装置。3.7
自循环 self circulation
使湿式电除尘器收集下来的灰水进行炭水分离后，大部分干净水供循环喷淋使州，少部分钙水携带灰尘等杂质排出的一种灰水循环利朋方式。3.8
连续喷淋continuousspray
湿式电除尘器极板上水膜成型所采用的连续不问断的喷淋方式。3.9
交叉间歇喷淋erossintermittentspray湿式电除尘器极板上水膜成型所深用的隔排交叉、周期性问歇的喷赫方式。4基本参数及结构组成
4.1基本参数
4.1.1喷淋压力：≤0.4MPa。
4.1.2喷嘴喷淋雾径（D32）：≤750ma4.1.3循坏水pH值：5~8.
4.1.4灰水分离器过滤精度：≤100m。4.1.5循环水悬浮物浓度（SS)：≤1000mg/L4.1.6循环水利用率：260%。
4.2结构组成
湿式电除尘器灰水循环利用装置出机械和电气部分组成。机械部分由补给水系统、循环水系统、灰水分离系统、加碱中和系统等构成，电气部分由测量仪表、执行电装，挖制柜、相关电缆桥架等构成。其厂艺流程如图1所示。
5技术要求
5.1基本要求
5.1.1管路设计要求应符合HG/T20570（所有部分）的规定。1)
绍特平均直径（SM门)，应用于一种以质雾产生的表面面积来测算喷雾精细度的方法。绍特平均直径是颗液滩的肖径，该液滴的依积与表面积之比和所有液滴的总体积与总表面积之比相等。过滋水箱
循环水
灰水雾幽器
排污水
【可作脱硫工艺水】
循环水箱
图1工艺流程图
5.1.2管道施T要求应符合GB50235的规定。5.1.3管道焊接要求应符合GB50236的规定，原水
磁储端
供水箱
JB/T12594—2016
5.1.4灰水循环利用装置安装后，应根据管内介质溢度及环境温度对户外管道、阀门、仪表等敷设保温层，必要时应设置伴热装置。保温应符合GB/T4272的规定。5.1.5各类箱罐上的人孔，阀门、仪表等经常有人操作的部位，均应设置固定乎台。走梯、栏杆、平台（含检修平台）应符合GB4053（所有部分）的规定5.1.6各类箱罐及泵试集小布置，根据环境温度在泵储区设置紧身封闭，封闭区内位设置采暖通风设备。采暖通风应符合GB50019的规定。5.1.7喷嘴宜恒压给水。
5.1.8分布板冲洗、阴极冲洗置采用问歇运行。5.1.9阳极喷淋系统可根据烟气T况设置为连续或间歇运行：当湿式电除尘器入口」SO3浓度高于或等丁20mg/m（标态）时，宜采用连续喷淋方式：当湿式电除尘器入口SO浓度低了20mg/m2（标态）时，宣采用交叉间歇喷淋方式，间歇时间不宜超过30min。5.1.10循环水箱可根据烟尘性质设置或不设置搅拌置。5.1.11本装置一-般为自循环方式，宣设置灰水分离系统。5.1.12各类箱罐及泵均应设置液位安全联锁控制，5.1.13各类水箱采用曾通碳钢箱体，内表面需涂防腐材料，宜内衬玻璃鳞片，水箱容积应满足缓冲需求，宜为1h的水量（或出水量)。5.1.14储碱宜采用不锈钢或FRP箱体，亦川采用普通碳钢内部衬胶箱体，储碱箱容积应满足7天的用碱量需求。
5.1.15阀门、管件、泵等材质应根据输送介质的性质合理选用。5.1.16 喷淋水质应符合JB/T 11638 的要求。5.2性能要求
5.2.1灰水循环利用装置在设计条件下应能长期稳定运行，5.2.2灰水循坏利用装置在设计条件下应能达良好的清灰效果，保持阳极板表面洁净：5.2.3
在设计条件下湿式电除尘器内部所有裸露件应能不被腐蚀。5.2.4
灰水循环利用装置在设计条件下应能不降低湿式电除尘器的除尘效率。3
JB/T12594—2016
5.2.5在设计条件下循环水应为pH值能维持在5～8的近中性水质。5.2.6在设计条件下补给水和排污水应能维持物料平衡。6试验方法
6.1管道焊缝检测、压力试验、管道吹扫与清洗管道焊缝检测、力试验，管道吹扫与清洗应符合GB50184的规定。6.2煤油渗漏试验
对湿式电除尘器灰水循环利用装置的所有箱罐的箱体煤缝应进行煤油渗漏试验，试验应符合NB汀47003.1的规定。
7检验规则
7.1检验分类
产品检验分安装检验利1型式检验两种。7.2安装检验
7.2.1安装检验由生产厂家质量部门负责，按5.1进行。7.2.2合格判定：按.上述各项婴求试验结果企部合格者为合格；如其有不合格项日，应逐项进行修复，百至合格。经修复仍不合格或无法修复者，应视为不合格。7.3型式检验
7.3.1检验条件
产品巡有下列情况之一时应做型式检验：a）新品投产前小批试生产：
b）设计、工艺及所用材料有重人改变：e）停产一年以再恢复生产：
）国家质岚监督机构提山型式求。7.3.2检验项目及方法
检验项为本标准规定的全部技术要求，其中试验方法应符合本标准中第6章的规定，整体验收按GB50184的定执行。
7.3.3合格判定
按上述各项要求检验，若检验结果全部合格，则判定该批产品为合格：如有不合格项目，应对该不合格项目加倍抽检，若仍不合格，则判定该批产品不合格。8包装、运输和贮存
8.1包装
8.1.1湿式电除尘器包装应符含JB/T5908的规定。4
2包装箱外的文字、标志和图案应符合GB/T191的规定。8.1.2
JB/T125942016
8.1.3包装应考虑便于起吊、搬运和长途运输以及多次装卸、汽候条件等情况，并延合水路和陆路运输，不致因包装不善造成产品损坏，量下降或零部件去失。8.2运输和贮存
存放产品的地方，要有防雨淋、月晒和积水的防护措施。产品在运输过程中，要防山雨淋。s
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
